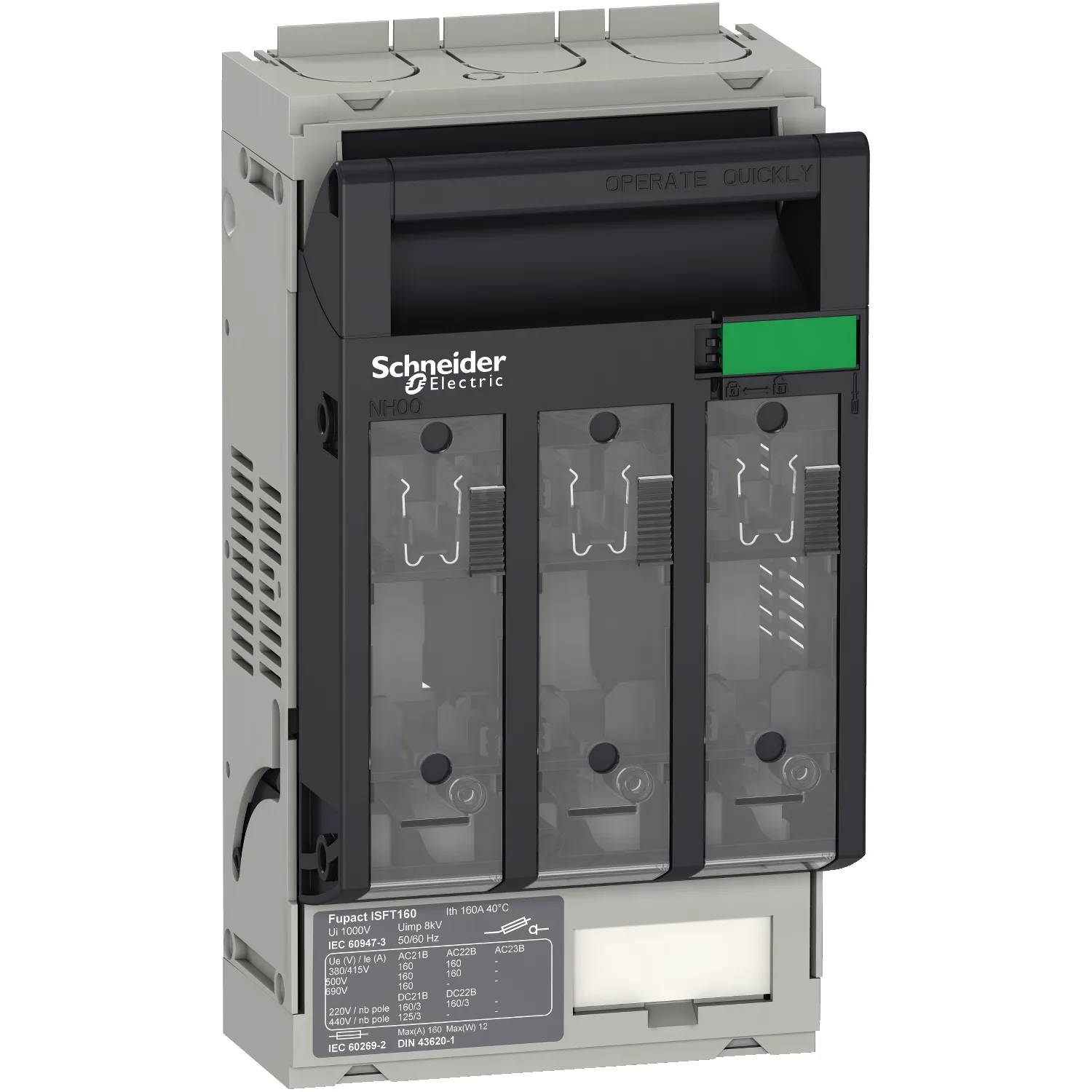

Schneider LV480802 - ISFT160 FUSE-SWITCH FIXED 2,5 TO 95MM
Schneider

LV480802 - ISFT160 FUSE-SWITCH FIXED 2,5 TO 95MM

Schneider LV480802, ISFT160 FUSE-SWITCH FIXED 2,5 TO 95MM. Kategori: Fupact INF, ISFL, ISFT. Stokta.

Öne Çıkan Özellikler

Seri
FuPacT
Ürün Adı
Fupact ISFT
Ürün Grubu
ISFT160
Ürün Ya Da Bileşen Tipi
Sigortalı yük ayırıcı

Ürün Açıklaması

  • Bu cihaz FuPacT ISFT160, 3 kutuplu sigorta anahtarı ayırıcı, sabit ve ön bağlantılı.
  • FuPacT ISFT özellikleri, montaj ve kablolama açısından daha fazla esneklik sağlar
  • Kuyruk takımı montajı için temel bir aygıttır.
  • Nominal çalışma akımı 690VAC'de AC21B kullanım kategorisi için 160A, AC22B için 500VAC'de 160A'dır.
  • Sigorta bağlantısı türü DIN NH00'dür.
  • IEC 60947-1 ve IEC 60947-3 standartlarına uygundur.

Başlıca Özellikler

  • Tekli kesme teklifi
  • Birden fazla kasa boyutu ve kurulum türü
  • Bara üzerindeki kablo veya kancalarla bağlantı
  • Aşağı akış veya yukarı akış dağıtımını etkinleştirmek için dönüştürülebilir kancalar
  • Daha hızlı montaj için çok hızlı şekilde sabitlenebilir

Teknik Özellikler

Ana20
SeriFuPacT
Ürün AdıFupact ISFT
Ürün GrubuISFT160
Ürün Ya Da Bileşen TipiSigortalı yük ayırıcı
Cihaz UygulamasıEkipman koruma, izleme ve kontrol; Dağıtım
Sinyalizasyon FonksiyonuAyrı sigorta monitörü
Kutup Tanımı3P
Sigorta Taşıyıcılarının Sayısı3
Sigorta TipiDIN
Sigorta BoyutuNH00
Yalıtıma UygunlukEvet 'e uygunEN/IEC 60947-3
Görünür KesmeEvet
Kontak Konum GöstergesiEvet
[Ith] Klasik Açık Hava Termik Akımı160 A 40 °C ) sigorta başına güç dağılımı: 12 W
[Ithe] Klasik Muhafazalı Termik Akım160 A -de 40 °C, sigorta basina güç dagilimi: 12 W
Kutup Başına Maksimum Güç Yayılımı15 W
[Ue] Nominal Çalışma Voltajı690 V AC 50/60 Hz; 440 V DC; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20
[Ui] Nominal Yalıtım Voltajı1000 V AC 50/60 Hz; 1000 V DC
[Uimp] Nominal Darbe Dayanım Voltajı8 kV
[Ie] Nominal Çalışma AkımıAC-21B: 160 A at 220/240 V AC 50/60 Hz; AC-21B: 160 A at 380/415 V AC 50/60 Hz; AC-21B: 160 A at 440/480 V AC 50/60 Hz; AC-21B: 160 A at 500 V AC 50/60 Hz; AC-21B: 160 A at 660/690 V AC 50/60 Hz; AC-22B: 160 A at 220/240 V AC 50/60 Hz; AC-22B: 160 A at 380/415 V AC 50/60 Hz; AC-22B: 160 A at 440/480 V AC 50/60 Hz; AC-22B: 160 A at 500 V AC 50/60 Hz; DC-21B: 160 A at 220 V DC (3 seri kutup); DC-21B
Tamamlayıcı21
[Iq] Breaking Capacity With Fuses (kA RMS)80 kA -de 415 V (AC); 80 kA -de 500 V (AC); 25 kA -de 690 V (AC)
[Icw] Nominal Kısa Süreli Dayanma Akımı5 kA için 1 s
[Icm] Rated Short-circuit Making Capacity7,65 kA -de 690 V
Nominal GörevKesintisiz
Kontrol TipiSigorta taşıyıcı kolu
Kilitleme TeminiKurşun mühür
Montaj KonumuDikey; Yatay
Montaj TipiSabit
Montaj DesteğiArka plaka
Montaj KonumuYan yana
Kontak İşlemiTek mola
Mekanik Dayanıklılık1600 cycles
Elektrik DayanıklılığıAC-21B: 200 cycles 690 V AC 50/60 Hz; AC-22B: 200 cycles 500 V AC 50/60 Hz; AC-23B: 200 cycles 415 V AC 50/60 Hz
Bağlantılar - TerminallerKablo konnektörleri 2,5…95 mm²
Sıkma Torku12 N.m için terminal
Genişlik106 mm
Yükseklik206 mm
Derinlik80 mm
Ürün Ağırlığı0,6 kg
StandartlarEN/IEC 60947-1; EN/IEC 60947-3
Ürün SertifikalarıCE; CCC; EAC
Ortam6
Elektrikli Şok Koruma SınıfıSınıf II ön yüz
IP Koruma DerecesiIP3x ön yüz: conforming to IEC 60529
IK Koruma DerecesiIK07 'e uygunEN 50102
Kirletme Derecesi3 'e uygunIEC 60947
Nominal Çalışma Ortam Sıcaklığı-20…70 °C
Depolama Ortam Koşulları-50…85 °C
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height15,400 cm
Package 1 Width12,300 cm
Package 1 Length24,700 cm
Paket Ağırlığı (Lbs)909,000 g
Unit Type Of Package 2S04
Number Of Units İn Package 210
Package 2 Height30,000 cm
Package 2 Width40,000 cm
Package 2 Length60,000 cm
Package 2 Weight9,880 kg
Unit Type Of Package 3P12
Number Of Units İn Package 3120
Package 3 Height105,000 cm
Package 3 Width80,000 cm
Package 3 Length120,000 cm
Package 3 Weight123,080 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
