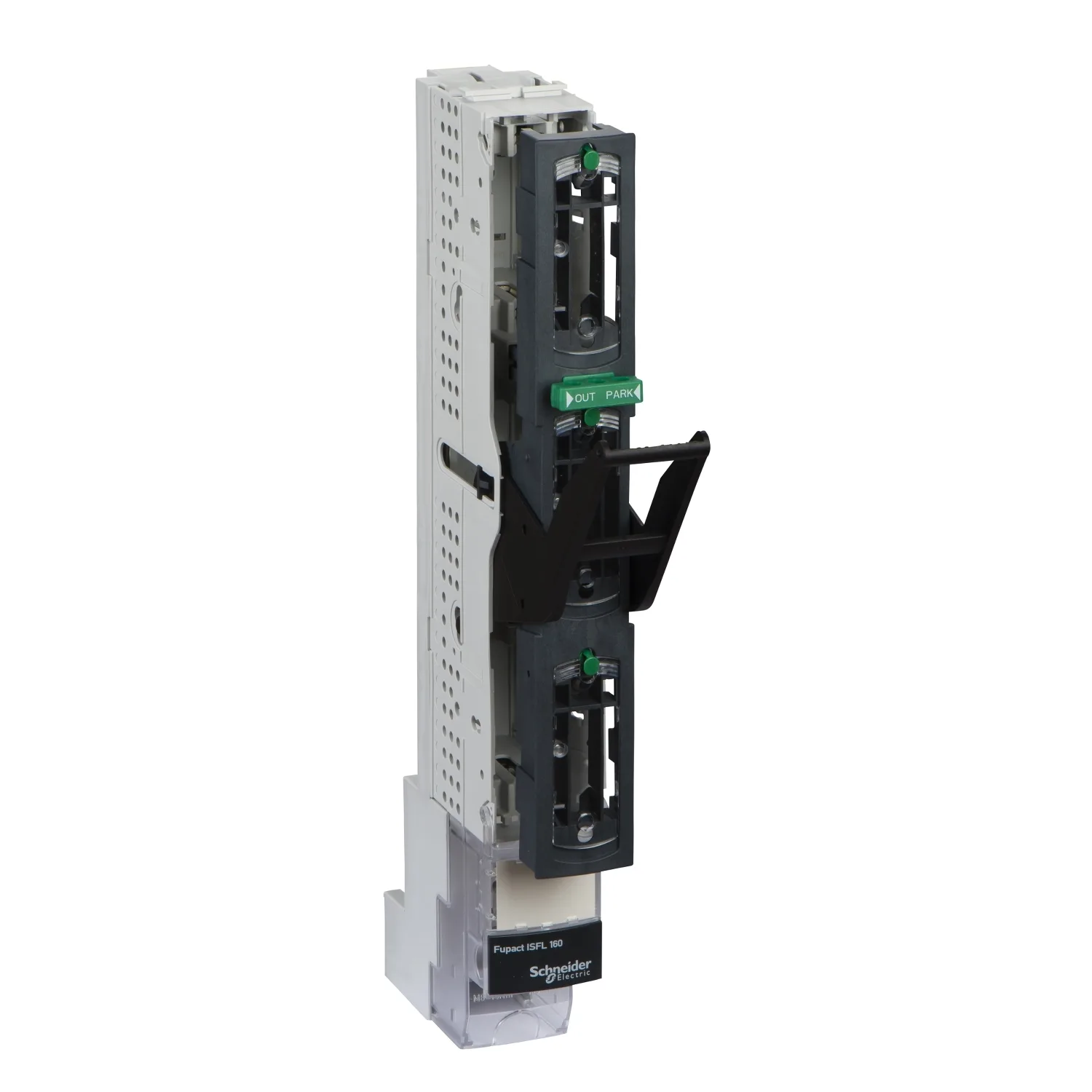

Schneider LV480850 - isfl160
Schneider

LV480850 - isfl160

Schneider LV480850, isfl160. Kategori: Fupact INF, ISFL, ISFT. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:LV480850
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:236,00 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Seri
FuPacT
Ürün Adı
Fupact ISFL
Ürün Grubu
ISFL160
Ürün Ya Da Bileşen Tipi
Sigortalı yük ayırıcı
← Kataloğa Geri Dön

Ürün Açıklaması

  • FuPacT ISFL160, dikey 3 kutuplu bir sigorta anahtar bağlantı kesicidir
  • Sigorta NH tipi olup cihaz anahtarlanabilir sabit önden bağlantılıdır
  • Bir yalıtım cihazı olarak ikincil dağıtım devrelerine ve endüstriyel motorların güç kontrolüne tahsis edilmiştir
  • anma akım 160 A ve çalışma akımı 690 VAC'dir
  • 60 mm busbara doğrudan kanca bağlantılı ve M8 vidalı montaj aparatıdır.

Başlıca Özellikler

  • Tek kırılma teklifi
  • Çoklu çerçeve boyutları ve kurulum türleri
  • Kablo veya busbar üzerindeki kancalarla bağlantı
  • Aşağı veya yukarı akış dağıtımını sağlamak için döndürülebilir kancalar
  • Daha hızlı montaj için çok hızlı bir şekilde sabitlenebilir

Teknik Özellikler

Ana20
SeriFuPacT
Ürün AdıFupact ISFL
Ürün GrubuISFL160
Ürün Ya Da Bileşen TipiSigortalı yük ayırıcı
Cihaz UygulamasıEkipman koruma, izleme ve kontrol; Dağıtım
Sinyalizasyon FonksiyonuAyrı sigorta monitörü
Kutup Açıklaması1 x 3P anahtarlanabilir
Sigorta Taşıyıcılarının Sayısı3
Sigorta TipiDIN
Sigorta BoyutuNH000; NH00
Yalıtıma UygunlukEvet 'e uygunEN/IEC 60947-3
Görünür KesmeEvet
Kontak Konum GöstergesiEvet
[Ith] Klasik Açık Hava Termik Akımı160 A 40 °C ) sigorta başına güç dağılımı: 12 W
[Ithe] Klasik Muhafazalı Termik Akım160 A -de 40 °C, sigorta basina güç dagilimi: 12 W
Kutup Başına Maksimum Güç Yayılımı19 W
[Ue] Nominal Çalışma Voltajı690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20
[Ui] Nominal Yalıtım Voltajı1000 V AC 50/60 Hz; 1000 V DC
[Uimp] Nominal Darbe Dayanım Voltajı8 kV
[Ie] Nominal Çalışma AkımıAC-21B: 160 A at 220/240 V AC 50/60 Hz; AC-21B: 160 A at 380/415 V AC 50/60 Hz; AC-21B: 160 A at 440/480 V AC 50/60 Hz; AC-21B: 160 A at 500 V AC 50/60 Hz; AC-21B: 160 A at 660/690 V AC 50/60 Hz; AC-21B: 80 A at 800 V AC 50/60 Hz; AC-22B: 160 A at 220/240 V AC 50/60 Hz; AC-22B: 160 A at 380/415 V AC 50/60 Hz; AC-22B: 160 A at 440/480 V AC 50/60 Hz; AC-22B: 160 A at 500 V AC 50/60 Hz; AC-22B: 160 A
Tamamlayıcı20
Kesme Kapasitesi100 kA -de 415 V (AC); 100 kA -de 500 V (AC); 100 kA -de 690 V (AC)
[Icw] Nominal Kısa Süreli Dayanma Akımı5 kA için 1 s
Nominal Kapama Ve Kesme Kapasitesi7,65 kA -de 690 V
Nominal GörevKesintisiz
Kontrol TipiSigorta taşıyıcı kolu
Kilitleme Temini3 kilit
Montaj KonumuYatay; Dikey
Montaj TipiSabit
Montaj DesteğiBaralar
Montaj KonumuBiri diğerinin üzerinde
Kontak İşlemiTek mola
Mekanik Dayanıklılık1400 cycles
Elektrik DayanıklılığıAC-21B: 200 cycles 690 V AC 50/60 Hz; AC-22B: 200 cycles 500 V AC 50/60 Hz; AC-23B: 200 cycles 415 V AC 50/60 Hz
Bağlantılar - TerminallerM8 terminalleri
Sıkma Torku14 N.m
Genişlik50 mm
Yükseklik405 mm
Derinlik123 mm
Ürün Ağırlığı1,3 kg
StandartlarEN/IEC 60947-1; EN/IEC 60947-3
Ortam6
Elektrikli Şok Koruma SınıfıSınıf II ön yüz
IP Koruma DerecesiIP20 conforming to IEC 60529
IK Koruma DerecesiIK07 'e uygunEN 50102
Kirletme Derecesi3 'e uygunIEC 60947
Nominal Çalışma Ortam Sıcaklığı-20…70 °C
Depolama Ortam Koşulları-50…85 °C
Paketleme üniteleri12
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height5,500 cm
Package 1 Width15,200 cm
Package 1 Length44,000 cm
Paket Ağırlığı (Lbs)1,312 kg
Unit Type Of Package 2S04
Number Of Units İn Package 211
Package 2 Height30,000 cm
Package 2 Width40,000 cm
Package 2 Length60,000 cm
Package 2 Weight15,030 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
