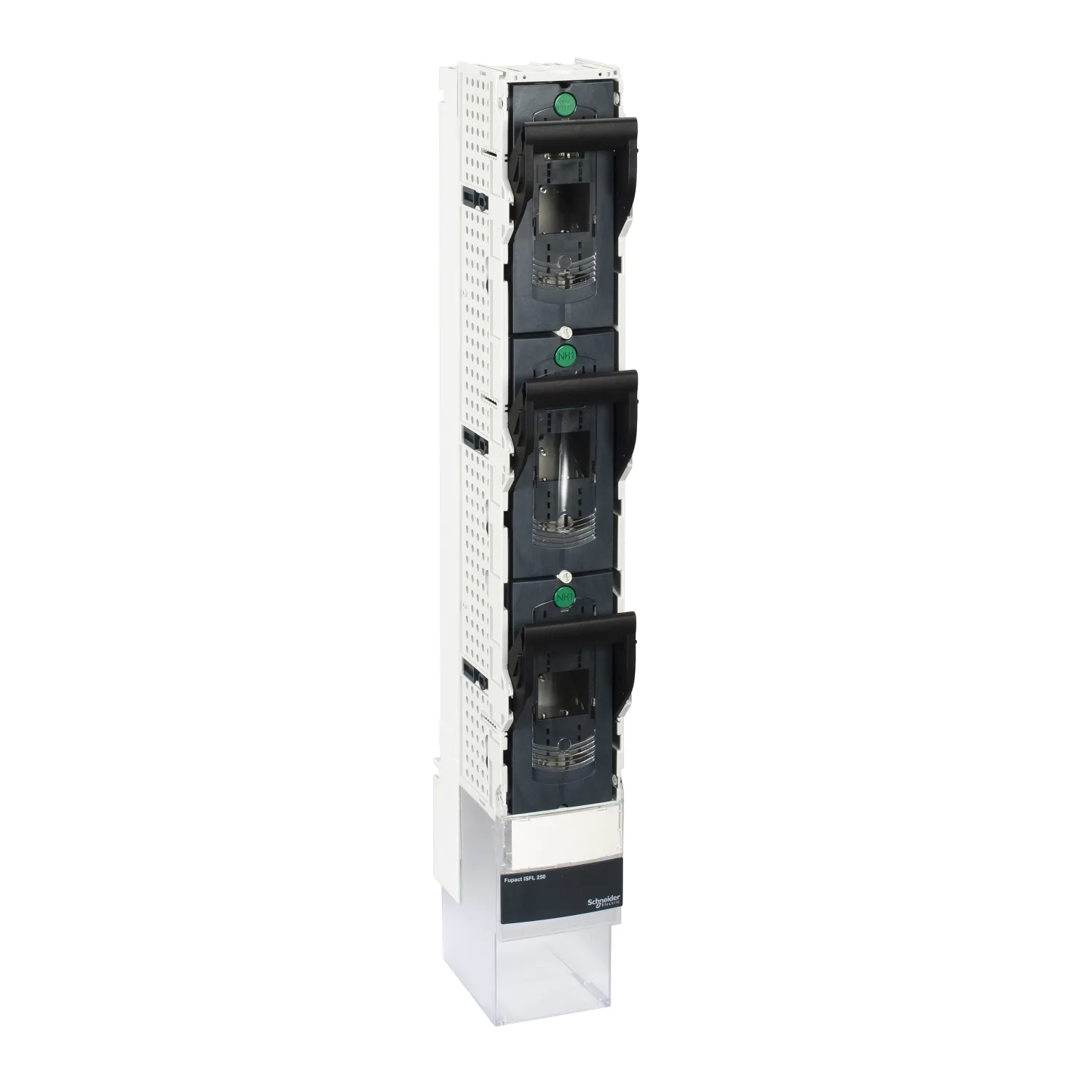

LV480901 - ISFL 250A 185 mm bara Montajlı
Schneider LV480901, ISFL 250A 185 mm bara Montajlı. Kategori: Fupact INF, ISFL, ISFT. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV480901
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:602,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- FuPacT
- Ürün Adı
- Fupact ISFL
- Ürün Grubu
- ISFL250
- Ürün Ya Da Bileşen Tipi
- Sigortalı yük ayırıcı
Ürün Açıklaması
Bu cihaz FuPacT ISFL250, 185 mm baralara doğrudan bağlantı için 1 kutuplu bir sigorta anahtarı ayırıcısıdır. FuPacT ISFL, kompakt yapı ve modüler sisteme sahip, verimli bir dikey sigortalı yük ayırıcısıdır. FuPacT ISFL, boyutları sayesinde akım trafosu montajı için ekstra alana ihtiyaç duymaz. Arayüzü her türlü ölçüm cihazına göre standartlaştırılmıştır. AC21B kullanım kategorisi için anma çalışma akımı 690VAC'de 250A, AC22B için 500VAC'de 250A ve AC23B için 415VAC'de 250A'dir. Sigorta bağlantı tipi DIN NH01'dir. Güç devresi doğrudan 185 mm baralara bağlanır. IEC 60947-1 ve IEC 60947-3 standartlarına uygundur.
Başlıca Özellikler
- Tek kırılma teklifi
- Çoklu çerçeve boyutları ve kurulum türleri
- Kablo veya busbar üzerindeki kancalarla bağlantı
- Aşağı veya yukarı akış dağıtımını sağlamak için döndürülebilir kancalar
- Daha hızlı montaj için çok hızlı bir şekilde sabitlenebilir
Teknik Özellikler
Ana20
| Seri | FuPacT |
|---|---|
| Ürün Adı | Fupact ISFL |
| Ürün Grubu | ISFL250 |
| Ürün Ya Da Bileşen Tipi | Sigortalı yük ayırıcı |
| Cihaz Uygulaması | Ekipman koruma, izleme ve kontrol; Dağıtım |
| Sinyalizasyon Fonksiyonu | Ayrı sigorta monitörü |
| Kutup Açıklaması | 3 x 1P anahtarlanabilir |
| Sigorta Taşıyıcılarının Sayısı | 3 |
| Sigorta Tipi | DIN |
| Sigorta Boyutu | NH1 |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-3 |
| Görünür Kesme | Evet |
| Kontak Konum Göstergesi | Evet |
| [Ith] Klasik Açık Hava Termik Akımı | 250 A 40 °C ) sigorta başına güç dağılımı: 23 W |
| [Ithe] Klasik Muhafazalı Termik Akım | 250 A -de 40 °C, sigorta basina güç dagilimi: 23 W |
| Kutup Başına Maksimum Güç Yayılımı | 32 W |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20 |
| [Ui] Nominal Yalıtım Voltajı | 1000 V AC 50/60 Hz; 1000 V DC |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ie] Nominal Çalışma Akımı | AC-21B: 250 A at 220/240 V AC 50/60 Hz; AC-21B: 250 A at 380/415 V AC 50/60 Hz; AC-21B: 250 A at 440/480 V AC 50/60 Hz; AC-21B: 250 A at 500 V AC 50/60 Hz; AC-21B: 250 A at 660/690 V AC 50/60 Hz; AC-21B: 160 A at 800 V AC 50/60 Hz; AC-22B: 250 A at 220/240 V AC 50/60 Hz; AC-22B: 250 A at 380/415 V AC 50/60 Hz; AC-22B: 250 A at 440/480 V AC 50/60 Hz; AC-22B: 250 A at 500 V AC 50/60 Hz; AC-23B: 250 |
Tamamlayıcı21
| Kesme Kapasitesi | 120 kA -de 415 V (AC); 120 kA -de 500 V (AC); 120 kA -de 690 V (AC) |
|---|---|
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 15 kA için 1 s |
| Nominal Kapama Ve Kesme Kapasitesi | 30 kA -de 690 V |
| Nominal Görev | Kesintisiz |
| Kontrol Tipi | Sigorta taşıyıcı kolu |
| Kilitleme Temini | 3 kilit |
| Montaj Konumu | Dikey |
| Montaj Tipi | Sabit |
| Montaj Desteği | Baralar |
| Montaj Konumu | Biri diğerinin üzerinde |
| Kontak İşlemi | Tek mola |
| Mekanik Dayanıklılık | 1400 cycles |
| Elektrik Dayanıklılığı | AC-21B: 200 cycles 690 V AC 50/60 Hz; AC-22B: 200 cycles 500 V AC 50/60 Hz; AC-23B: 200 cycles 415 V AC 50/60 Hz |
| Bağlantılar - Terminaller | Vidalı bağlantı yük tarafı M12 250 A; Doğrudan bağlantı şebeke tarafı 250 A 185 mm |
| Sıkma Torku | 32 N.m |
| Genişlik | 100 mm |
| Yükseklik | 741 mm |
| Derinlik | 190 mm |
| Ürün Ağırlığı | 4,7 kg |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-3 |
| Ürün Sertifikaları | CE; CCC <= 690 V; EAC <= 690 V |
Ortam6
| Elektrikli Şok Koruma Sınıfı | Sınıf II ön yüz |
|---|---|
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 'e uygunEN 50102 |
| Kirletme Derecesi | 3 'e uygunIEC 60947 |
| Nominal Çalışma Ortam Sıcaklığı | -20…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,300 cm |
| Package 1 Width | 21,500 cm |
| Package 1 Length | 78,500 cm |
| Paket Ağırlığı (Lbs) | 5,000 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units İn Package 2 | 25 |
| Package 2 Height | 50,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 137,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
