Schneider

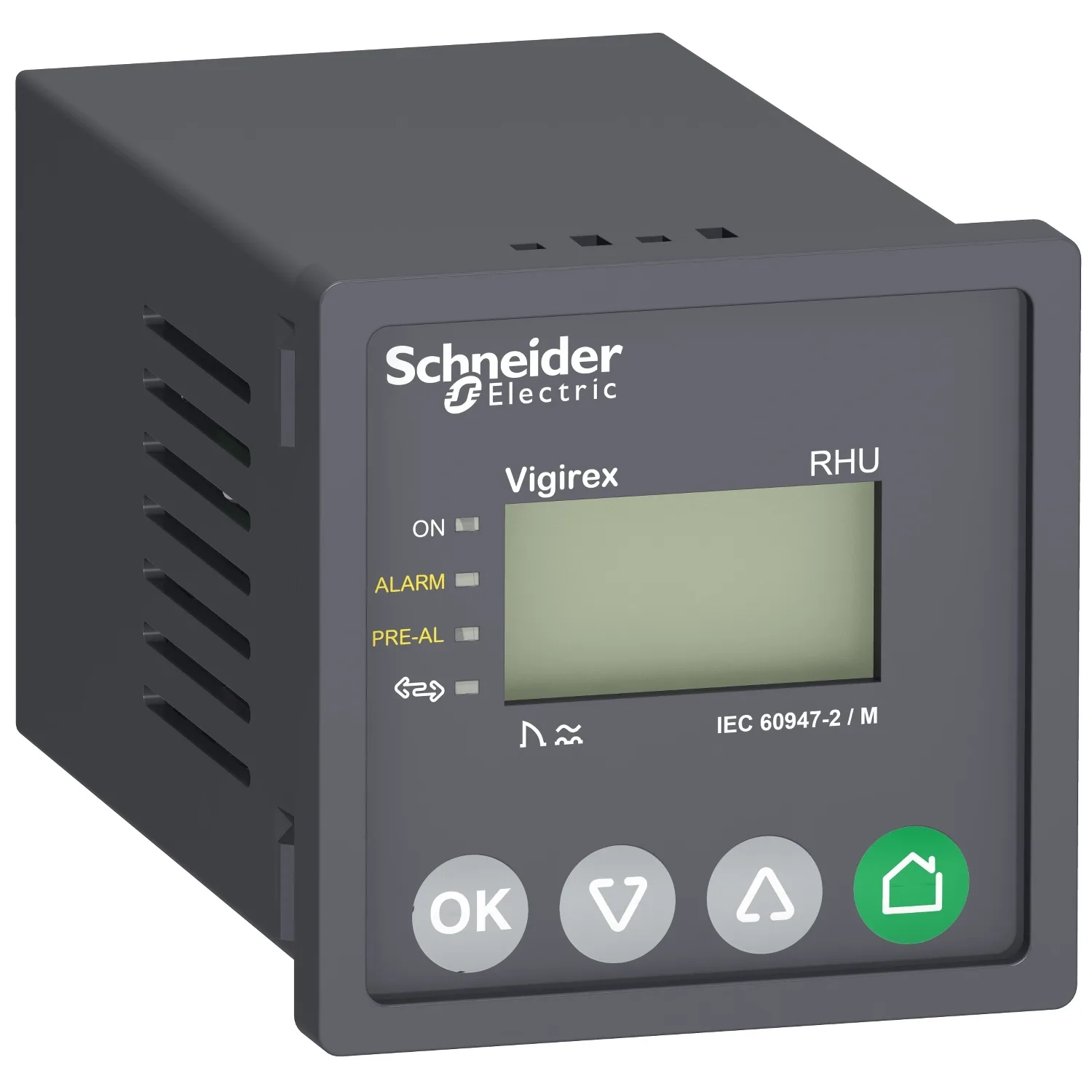

LV481001 - VIGIREX RHU 30 mA - 30 A ani alarm ya da 0 - 4.5 sn gecikmeli
Schneider LV481001, VIGIREX RHU 30 mA - 30 A ani alarm ya da 0 - 4.5 sn gecikmeli. Kategori: "VigiPacT". Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV481001
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:998,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- VigiPacT
- Ürün Grubu
- RHUs
- Ürün Ya Da Bileşen Tipi
- Rezidüel akım koruma rölesi
- Röle Uygulaması
- Izleme rölesi; Koruma rölesi
Ürün Açıklaması
- İlişkili toroid aracılığıyla elektrik tesisatındaki toprak kaçak akım ebatları
- Ayarlanan kaçak çalışma akımı aşıldığında ilgili devre kesiciyi açar
- Bir alarmı ve ön alarmı etkinleştirebilir
- Çalışma besleme voltajı 220/240VAC 50/60Hz
- A tipi A toprak kaçağı koruma sınıfıdır
- Akım hassasiyeti (IDn) 30mA ile 30A arasında ayarlanabilir
- Zaman gecikmesi (Dt) 0 ila 4,5 saniye arasında ayarlanabilir
- Ön panelde switch kartında ve koruma derecesi IP40 üzerine kuruludur
- Uyumlu bir Schneider Electric Tip A toroid veya dikdörtgen sensörle ilişkilendirilmelidir
- IEC 60755, IEC 60947-2 ek M ve IEC 60947-5-1 Standartlarına uygundur
Başlıca Özellikler
- VigiPacT röleleri, ComPacT devre kesicilerle koordinasyon sağlar (40ms içinde kapanır)
- Güç kaynağının, röle/toroid bağlantısının ve dahili elektronik aksamın sürekli izlenmesi
- VigiPacT rölelerinin güçlendirilmiş yalıtımı (aşırı gerilim kategorisi IV)
- Kurşun-mühürlü bir kapak veya parola ile korunan ayarlara erişim
- Green Premium etiketli ürünler, RoHS ve REACH uyumlu
Teknik Özellikler
Ana20
| Seri | VigiPacT |
|---|---|
| Ürün Grubu | RHUs |
| Ürün Ya Da Bileşen Tipi | Rezidüel akım koruma rölesi |
| Röle Uygulaması | Izleme rölesi; Koruma rölesi |
| Montaj Desteği | Ön panel |
| Toprak Kaçağı Koruma Sınıfı | A tipi |
| Ayarın Tipi | Tuş takımı |
| Rezidüel Toprak Kaçağı Duyarlılık Ayar Tipi | Ayarlanabilir |
| Earth-leakage Sensitivity | 0,03…1 A, adjustable in step of 0.001 A; 1…30 A, adjustable in step of 0.1 A |
| Earth-leakage Time Delay | Anlık for 0,03 A; Ayarlanabilir 0…4,5 s for 0,03…30 A adjustable in step of 10 ms |
| Eşik Ayarı | 0.015...1 A adjustable in step of 0.001 A ön alarm; 1...30 A adjustable in step of 0.1 A ön alarm; 0.03...1 A adjustable in step of 0.001 A alarm; 1...30 A adjustable in step of 0.1 A alarm |
| Current Sensors Compatibility | VigiPacT TOA toprak kaçağı akım sensörü; VigiPacT A toprak kaçağı akım sensörü; VigiPacT L toprak kaçağı akım sensörü |
| [Ithe] Klasik Muhafazalı Termik Akım | 8 A |
| Minimum Yük | 10 mA -de 12 V |
| [Us] Nominal Besleme Gerilimi | 220...240 V AC 50/60 Hz % 70...110 |
| Güç Tüketimi | 8 VA |
| Monitored Distribution System | 1000 V - AC -de 50/60 Hz (maksimum); 1000 V - AC -de 400 Hz (maksimum) |
| Topraklama Sistemi | TT; IT; TN-S |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| Sıfırlama | Manuel sıfırlama |
Tamamlayıcı17
| Test Fonksiyonu | Yerel; Uzaktan test |
|---|---|
| Sinyal Kontakları Düzenleme | 1 K/A alarm hata kurtarma; 1 NA ön alarm hata kurtarma |
| Ölçümün Tipi | Toprak hatası akım dahili ölçümü, aralik: 20...200 %, dogruluk: +/- 20 % |
| Yenileme Süresi | 0,5 sn |
| Ayarların Kurcalamaya Dayanıklılığı | Erişim kodu ile korunur |
| Bağlantılar - Terminaller | Alarm devresi: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12; Alarm devresi: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12; Röle testi ve hata sıfırlama: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12; Röle testi ve hata sıfırlama: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12; Sensör: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12; |
| Tel Sıyırma Uzunluğu | Alarm devresi: 6 mm; Röle testi ve hata sıfırlama: 6 mm; Sensör: 6 mm; Gerilim varlığı: 6 mm; Güç besleme: 6 mm; Ön alarm: 6 mm |
| Sıkma Torku | Alarm devresi: 0,5 N.m; Röle testi ve hata sıfırlama: 0,5 N.m; Sensör: 0,5 N.m; Gerilim varlığı: 0,5 N.m; Güç besleme: 0,5 N.m; Ön alarm: 0,5 N.m |
| Standartlar | EN/IEC 60947-2 Annex M; EN/IEC 60755 |
| Genişlik | 72 mm |
| Yükseklik | 72 mm |
| Derinlik | 117 mm |
| Kesim Boyutları | 68 x 68 mm |
| Ürün Ağırlığı | 0,3 kg |
| IP Koruma Derecesi | IP40 ön yüz: conforming to IEC 60529; IP30 diğer parçalar: conforming to IEC 60529; IP20 bağlantı: conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to EN 50102 |
| Mekanik Dayanıklılık | Titreşimler 13,2...100 Hz: 0,7 g; Titreşimler 2...13,2 Hz: +/- 1 mm |
Ortam8
| Çevresel Özellik | Hizmet esnasında değilken nemli sıcağa maruz kalma conforming to IEC 60068-2-30; Hizmet esnasında nemli sıcağa maruz kalma conforming to IEC 60068-2-56; Tuz buharı conforming to IEC 60068-2-52 |
|---|---|
| Aşırı Gerilim Kategorisi | IV |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II |
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11; Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6; Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2; Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5; Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4; Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 |
| Bağıl Nem | 95 % -de 55 °C |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,5 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 15,5 cm |
| Paket Ağırlığı (Lbs) | 430,0 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 24 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 11,086 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
