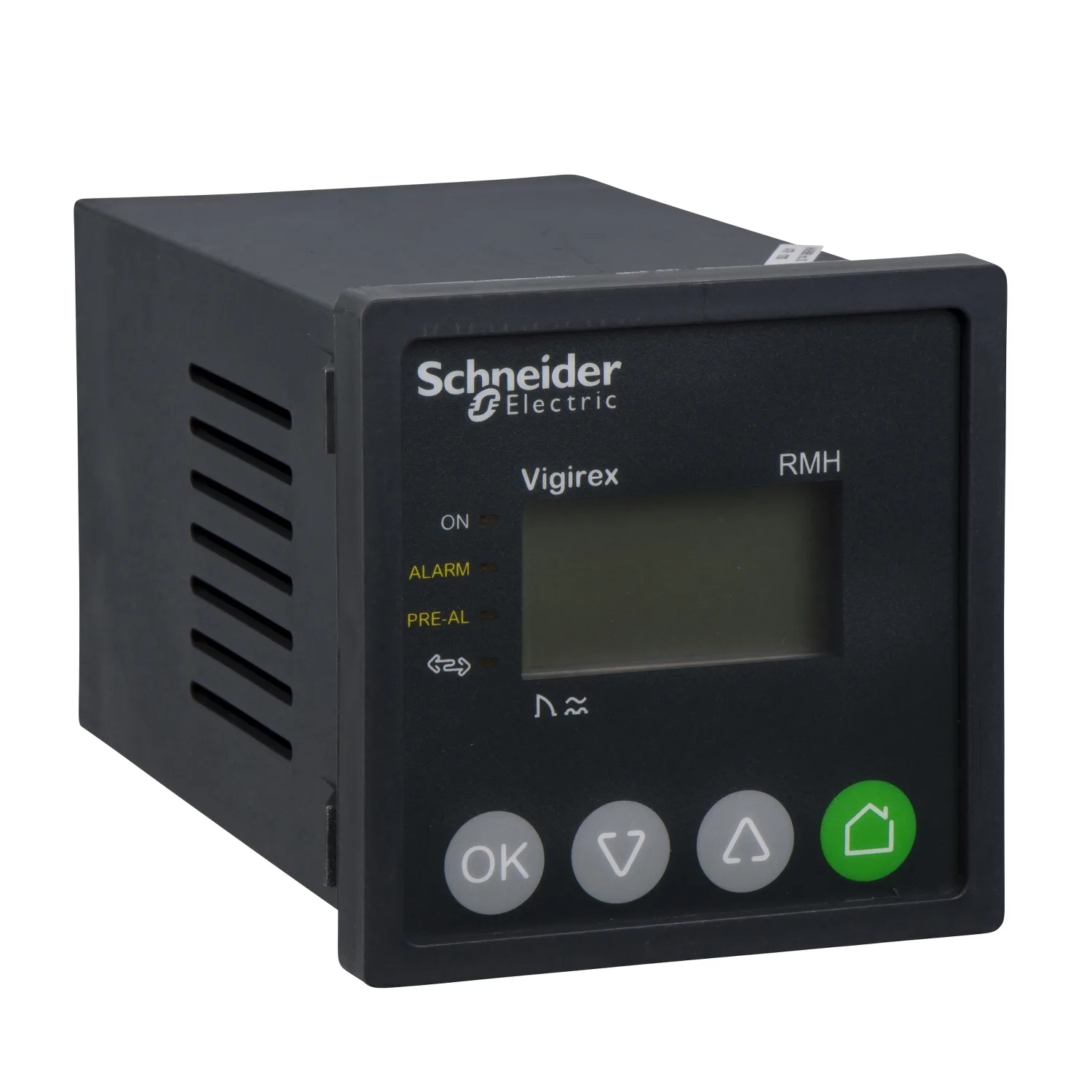

LV481004 - VIGIREX RMH 30 mA - 30 A ani alarm ya da 0 - 4.5 sn gecikmeli (28566 ile kullanılır)
Schneider LV481004, VIGIREX RMH 30 mA - 30 A ani alarm ya da 0 - 4.5 sn gecikmeli (28566 ile kullanılır). Kategori: "VigiPacT". Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV481004
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.163,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- VigiPacT
- Ürün Grubu
- RMH
- Ürün Ya Da Bileşen Tipi
- Izleme rölesi
- Röle Uygulaması
- Izleme rölesi
Ürün Açıklaması
VigiPacT RMH ön panele monte edilen haberleşmeli kaçak akım izleme rölesidir. Tesisattaki kabloların veya uzantıların eskimesi nedeniyle elektrik yalıtımında oluşan düşüşleri izler. Bağlantılı toroidi aracılığıyla bir elektrik tesisatındaki toprak kaçak akımını ölçer. Kaçak akım çalışma eşiği aşıldığında röle tarafından bir kontrol sinyali verilir. VigiPacT RM12T multiplexer ile birlikte kullanılır ve maksimum 12 ölçüm kanalının bağlanmasına olanak sağlar. Çalışma besleme gerilimi 220/240VAC 50/60Hz’dir. A tipi toprak kaçağı koruma sınıfıdır. Akım hassasiyeti (IDn) kanal bazında 30mA ile 30A arasında ayarlanabilir. Zaman gecikmesi (Dt) kanal bazında anlık ile 4,5 saniye arasında ayarlanabilir. Arıza giderildikten sonra otomatik resetleme vardır. İzlenen dağıtım sistemi gerilimi 1000VAC 50/60/400Hz'e kadardır. Ön panel panosuna monte edilir ve koruma sınıfı IP40'tır. Uyumlu bir Schneider Electric A tipi toroid veya dikdörtgen sensör ile ilişkilendirilmelidir.
Başlıca Özellikler
- VigiPacT röleleri, ComPacT devre kesicilerle koordinasyon sağlar (40ms içinde kapanır)
- Güç kaynağının, röle/toroid bağlantısının ve dahili elektronik aksamın sürekli izlenmesi
- VigiPacT rölelerinin güçlendirilmiş yalıtımı (aşırı gerilim kategorisi IV)
- Kurşun-mühürlü bir kapak veya parola ile korunan ayarlara erişim
- Green Premium etiketli ürünler, RoHS ve REACH uyumlu
Teknik Özellikler
Ana18
| Seri | VigiPacT |
|---|---|
| Ürün Grubu | RMH |
| Ürün Ya Da Bileşen Tipi | Izleme rölesi |
| Röle Uygulaması | Izleme rölesi |
| Montaj Desteği | Ön panel |
| Ayarın Tipi | Tuş takımı; Modbus adresi |
| Rezidüel Toprak Kaçağı Duyarlılık Ayar Tipi | Ayarlanabilir |
| Earth-leakage Sensitivity | 0,03…1 A, adjustable in step of 0.001 A; 1…30 A, adjustable in step of 0.1 A |
| Earth-leakage Time Delay | Anlık for 0,03 A; Ayarlanabilir 0…4,5 s for 0,03…30 A adjustable in step of 10 ms |
| Eşik Ayarı | 0.015...1 A adjustable in step of 0.001 A ön alarm; 1...30 A adjustable in step of 0.1 A ön alarm; 0.03...1 A adjustable in step of 0.001 A alarm; 1...30 A adjustable in step of 0.1 A alarm |
| Current Sensors Compatibility | VigiPacT TOA toprak kaçağı akım sensörü; VigiPacT A toprak kaçağı akım sensörü; VigiPacT L toprak kaçağı akım sensörü; VigiPacT RM12T Çoğullayıcı |
| [Ithe] Klasik Muhafazalı Termik Akım | 8 A |
| Minimum Yük | 10 mA -de 12 V |
| [Us] Nominal Besleme Gerilimi | 220...240 V AC 50/60 Hz % 70...110 |
| Güç Tüketimi | 8 VA |
| Monitored Distribution System | 1000 V - AC -de 50/60 Hz (maksimum); 1000 V - AC -de 400 Hz (maksimum) |
| Topraklama Sistemi | TN-S; IT; TT |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
Tamamlayıcı18
| Test Fonksiyonu | Yerel; Uzaktan test (haberleşme yoluyla) |
|---|---|
| Sinyal Kontakları Düzenleme | 1 K/A alarm hata kurtarma; 1 NA ön alarm hata kurtarma |
| Ölçümün Tipi | Toprak hatası akım dahili ölçümü, aralik: 20...200 %, dogruluk: +/- 20 % |
| Yenileme Süresi | 0,5 sn |
| Haberleşme Hizmeti | Modbus slave |
| Ayarların Kurcalamaya Dayanıklılığı | Erişim kodu ile korunur |
| Bağlantılar - Terminaller | Alarm devresi: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12; Alarm devresi: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12; Multiplexer bağlantı: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12; Multiplexer bağlantı: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 22...AWG 12; Ön alarm: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 22...AWG 12; Ön alarm: ter |
| Tel Sıyırma Uzunluğu | Alarm devresi: 6 mm; Multiplexer bağlantı: 6 mm; Ön alarm: 6 mm; Gerilim varlığı: 6 mm; Güç besleme: 6 mm |
| Sıkma Torku | Alarm devresi: 0,5 N.m; Multiplexer bağlantı: 0,5 N.m; Ön alarm: 0,5 N.m; Gerilim varlığı: 0,5 N.m; Güç besleme: 0,5 N.m |
| Standartlar | EN/IEC 60947-2 Annex M; EN/IEC 60755 |
| Genişlik | 72 mm |
| Yükseklik | 72 mm |
| Derinlik | 117 mm |
| Kesim Boyutları | 68 x 68 mm |
| Ürün Ağırlığı | 0,3 kg |
| IP Koruma Derecesi | IP40 ön yüzde: conforming to EN/IEC 60529; IP30 yan parçalarda: conforming to EN/IEC 60529; IP20 bağlantı terminallerinde: conforming to EN/IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to EN 50102 |
| Mekanik Dayanıklılık | Yangına dayanıklılık 'e uygunIEC 60695-2-1; IK koruma 2 joules: IK07 'e uygunEN 50102; Titreşimler 13,2...100 Hz: 0,7 g; Titreşimler 2...13,2 Hz: +/- 1 mm |
Ortam8
| Çevresel Özellik | Hizmet esnasında değilken nemli sıcağa maruz kalma conforming to IEC 60068-2-30; Hizmet esnasında nemli sıcağa maruz kalma conforming to IEC 60068-2-56; Tuz buharı conforming to IEC 60068-2-52 |
|---|---|
| Aşırı Gerilim Kategorisi | IV |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II |
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11; Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6; Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2; Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5; Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4; Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 |
| Bağıl Nem | 95 % -de 55 °C |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,5 cm |
| Package 1 Width | 11,1 cm |
| Package 1 Length | 15,3 cm |
| Paket Ağırlığı (Lbs) | 500,0 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 24 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 12,766 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
