Schneider

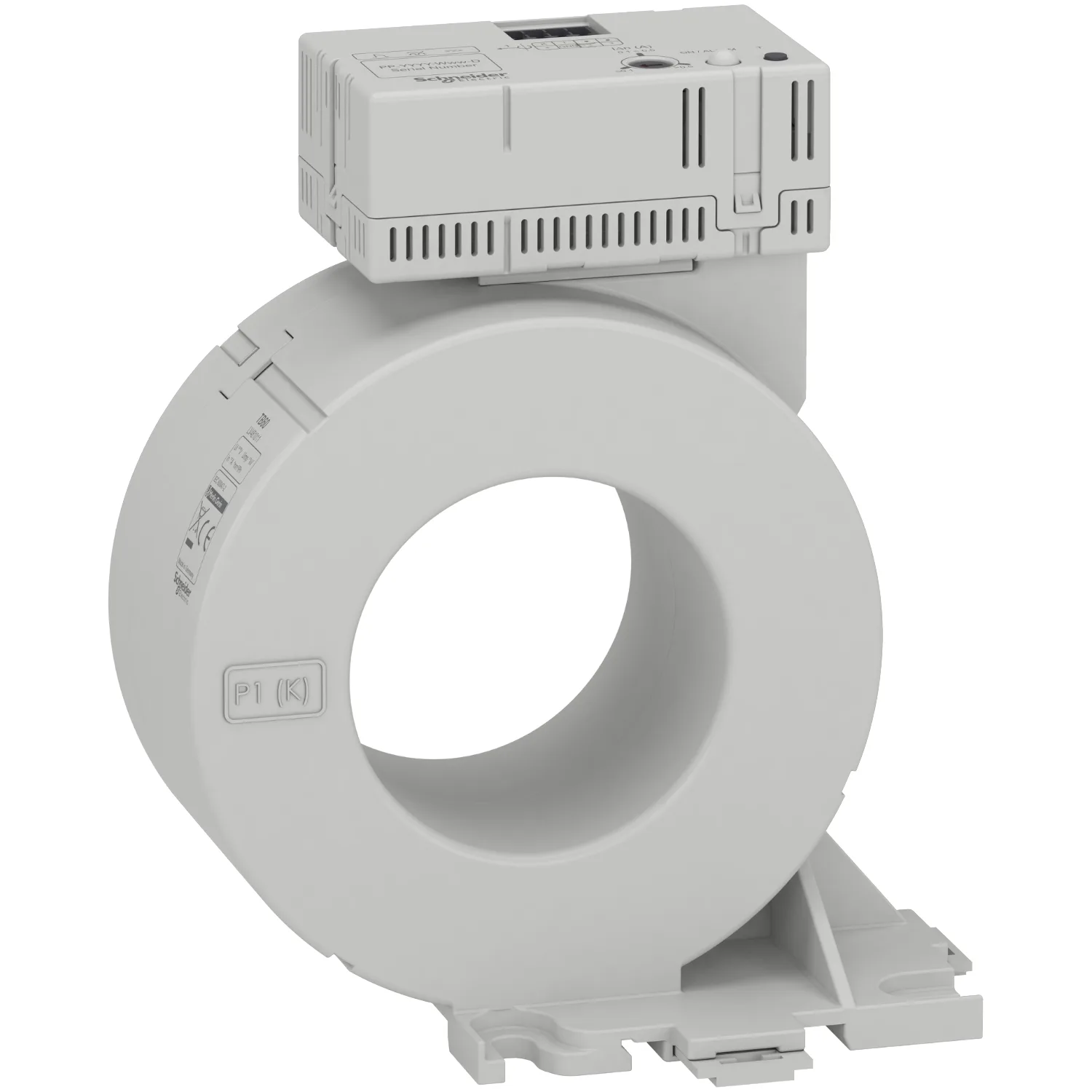

LV481016 - Kapalı Toroid VigiPact B Tip TB60Pmm
Schneider LV481016, Kapalı Toroid VigiPact B Tip TB60Pmm. Kategori: "VigiPacT". Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV481016
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:2.268,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- VigiPacT
- Ürün Grubu
- TB60P
- Ürün Ya Da Bileşen Tipi
- Toprak kaçağı akım sensörü
- Cihaz Uygulaması
- Ekipman izleme ve kontrolü
Ürün Açıklaması
Bu toroid VigiPacT tip B kaçak akım koruma ve izleme rölelerine adanmıştır. VigiPacT izleme ve koruma röleleri için 160A'ya kadar akım değerinin ölçülmesine olanak sağlar. Trafo oranı 1/600'dür. Toroidin iç çapı 60mm, ağırlığı ise 0.690kg’dır.
Başlıca Özellikler
- VigiPacT röleleri ComPacT devre kesicileriyle koordinasyonu sağlar (40 ms içinde kapanır)
- Güç kaynağının, röle/toroid bağlantısının ve dahili elektroniğin sürekli izlenmesi
- VigiPacT rölelerinin güçlendirilmiş yalıtımı (aşırı gerilim kategorisi IV)
- Kurşun geçirmez bir kapak veya parola ile korunan ayarlara erişim
- Green Premium etiketli ürünler, RoHS ve REACH uyumlu
Teknik Özellikler
Ana7
| Seri | VigiPacT |
|---|---|
| Ürün Grubu | TB60P |
| Ürün Ya Da Bileşen Tipi | Toprak kaçağı akım sensörü |
| Cihaz Uygulaması | Ekipman izleme ve kontrolü |
| Seri Uyumluluğu | VigiPacT RHB rezidüel akım koruma rölesi; VigiPacT RHB wiring kit |
| Current Sensor Type | B type closed toroid |
| [Ie] Nominal Çalışma Akımı | 160 A |
Tamamlayıcı13
| Şebeke Frekansı | 50/60 Hz; 0...2000 Hz |
|---|---|
| Nominal Kısa Devre Dayanma Akımı (Ik) | 25 kA için 0,5 sn |
| Rezidüel Kısa Devreye Dayanma Akımı | 36 kA / 0,5 sn 'e uygunIEC 60947-2 |
| [Ui] Nominal Yalıtım Voltajı | 800 V |
| Aşırı Gerilim Kategorisi | III |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 8 kV |
| Montaj Modu | Sabit (düz devre kartı); Sabit (DIN rayı) |
| Bağlantılar - Terminaller | Prefabricated connection |
| Çap | Dahili: 60 mm |
| Ürün Ağırlığı | 0,690 kg |
| Yükseklik | 151 mm |
| Genişlik | 126 mm |
| Derinlik | 78 mm |
Ortam7
| IP Koruma Derecesi | Gövde: IP40; Konnektörler: IP20 |
|---|---|
| Çevresel Özellik | Hizmet esnasında nemli sıcağa maruz kalma: kategori C2: 48 saat 'e uygunIEC 60068-2-56; Hizmet esnasında değilken nemli sıcağa maruz kalma (25...55 °C, RH % 95) : 28 döngü 'e uygunIEC 60068-2-30; Tuz buharı: Kb/2 'e uygunIEC 60068-2-52 |
| Kirletme Derecesi | Seviye 2 'e uygunIEC 60664-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Standartlar | IEC 60947-2 |
| Ürün Sertifikaları | CE |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 13,0 cm |
| Package 1 Width | 19,5 cm |
| Package 1 Length | 22,0 cm |
| Paket Ağırlığı (Lbs) | 836,0 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 8 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 7,342 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
