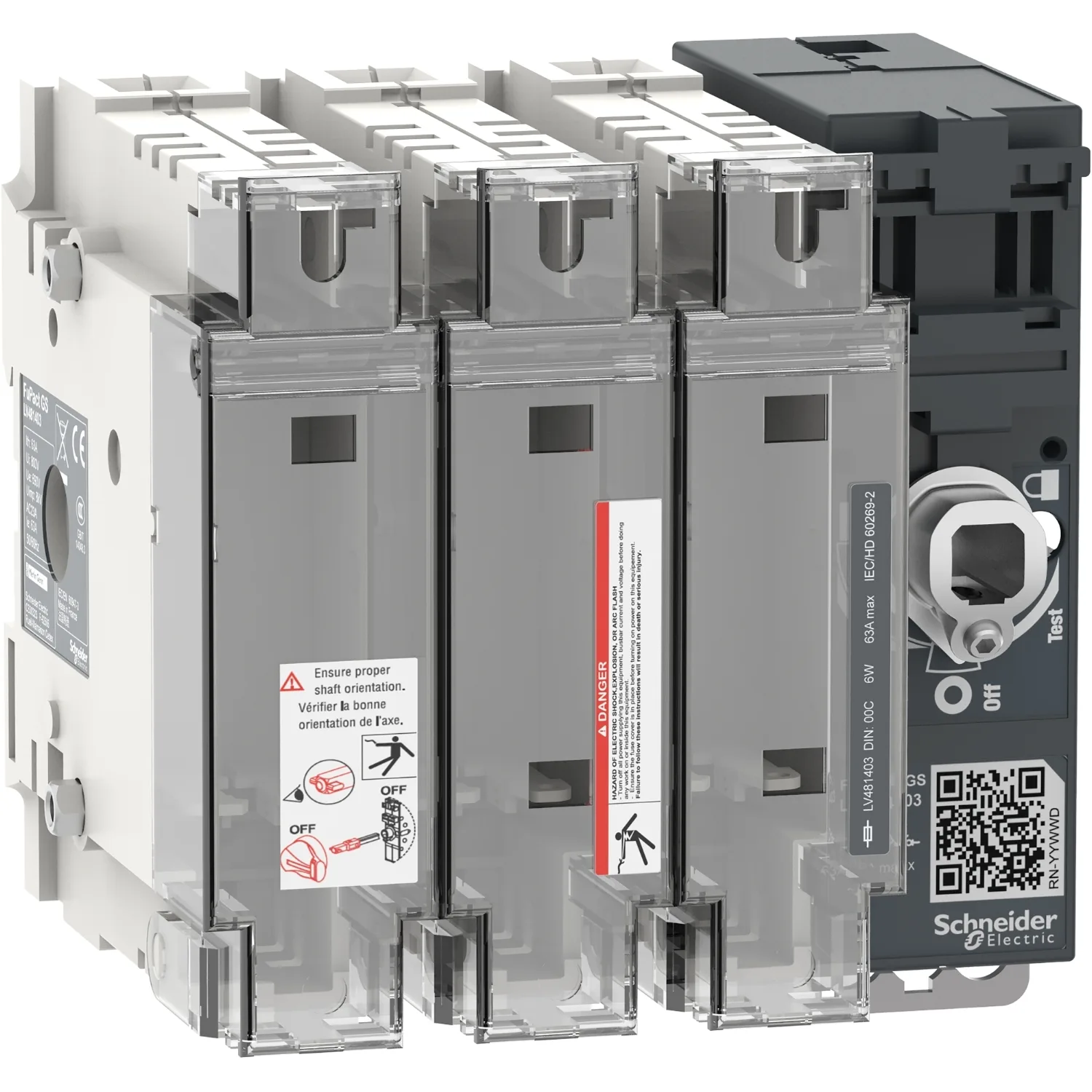

Name: LV481403 - FuPact GS SDF 63A 3P DIN 00C F&R CTRL
Brand: Schneider
SKU: LV481403
Price: 290.00 EUR
Availability: BackOrder

Schneider LV481403, FuPact GS SDF 63A 3P DIN 00C F&R CTRL. Kategori: Fupact INF, ISFL, ISFT. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Dağıtım devrelerindeki kısa devrelere ve aşırı yüklenmelere karşı koruma sağlar
AC22A/AC23A kullanım kategorileri için, anma çalışma akımı 63A / 690VAC
FuPacT GSD63 bıçak boyutu 000 olan DIN sigortalarla kullanılmalıdır
Doğrudan bir ön kolla veya harici bir ön veya sağ tarafa monte yönlendirici kolla donatılabilir
Uzatılmış yönlendirici kollar için kullanılan farklı şaft ebatları (200mm, 320mm veya 400mm)
FuPacT GSD63 3 kutuplu versiyonda ayrıca yardımcı kontaklar ve harici nötr modülleri ile donatılabilir
IEC 60947-1 ve IEC 60947-3 Standartlarına uygundur.

Ana19

Seri	FuPacT
Ürün Adı	FuPacT GS
Ürün Grubu	GSD63
Ürün Ya Da Bileşen Tipi	Yük ayırıcı sigortası
Cihaz Uygulaması	Ekipman koruma, izleme ve kontrol; Dağıtım
Kutup Tanımı	3P
Sigorta Taşıyıcılarının Sayısı	3
Sigorta Tipi	DIN
Sigorta Boyutu	NH000
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-3
Görünür Kesme	Yok
Kontak Konum Göstergesi	Evet
[Ith] Klasik Açık Hava Termik Akımı	63 A 35 °C ) sigorta başına güç dağılımı: 6 W
[Ithe] Klasik Muhafazalı Termik Akım	63 A -de 35 °C, sigorta basina güç dagilimi: 6 W
Kutup Başına Maksimum Güç Yayılımı	4,4 W
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20
[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV
[Ie] Nominal Çalışma Akımı	AC-22A: 63 A at 220/240 V AC 50/60 Hz; AC-23A: 63 A at 220/240 V AC 50/60 Hz; AC-22B: 63 A at 220/240 V AC 50/60 Hz; AC-23B: 63 A at 220/240 V AC 50/60 Hz; AC-22A: 63 A at 380/415 V AC 50/60 Hz; AC-23A: 63 A at 380/415 V AC 50/60 Hz; AC-22B: 63 A at 380/415 V AC 50/60 Hz; AC-23B: 63 A at 380/415 V AC 50/60 Hz; AC-22A: 63 A at 660/690 V AC 50/60 Hz; AC-23A: 63 A at 660/690 V AC 50/60 Hz; AC-22B: 63

Tamamlayıcı18

[Iq] Breaking Capacity With Fuses (kA RMS)	100 kA -de 415 V (AC); 100 kA -de 690 V (AC)
W Cinsinden Nominal Çalışma Gücü	30 kW -de 380/400 V; 55 kW -de 660/690 V
Kontak Tipi Ve Düzenleme	3 NA
Çalışma Kolunun Tipi	Doğrudan ön cephe; Harici ön cephe; Harici sağ taraf
Kilitleme Temini	3 kilit
Montaj Konumu	Dikey
Montaj Tipi	Sabit
Montaj Desteği	Arka plaka; DIN rayı
Mekanik Dayanıklılık	10000 cycles
Elektrik Dayanıklılığı	AC-22A: 1500 cycles 415 V AC 50/60 Hz; AC-23A: 1500 cycles 415 V AC 50/60 Hz; AC-22A: 1500 cycles 690 V AC 50/60 Hz; AC-23A: 1500 cycles 690 V AC 50/60 Hz
Bağlantılar - Terminaller	Güç devresi: vidalı-kelepçe terminalleri 10…25 mm²
Sıkma Torku	Güç devresi: 3,2 N.m
Genişlik	136 mm
Yükseklik	162 mm
Derinlik	116 mm
Ürün Ağırlığı	1 kg
Standartlar	EN/IEC 60947-1; EN/IEC 60947-3
Ürün Sertifikaları	CE; CCC; EAC

Ortam7

Elektrikli Şok Koruma Sınıfı	Sınıf II ön yüz
IP Koruma Derecesi	IP20 'e uygunIEC 60529 (terminal kapağı ile)
IK Koruma Derecesi	IK07 'e uygunEN 50102
Kirletme Derecesi	3 'e uygunIEC 60947
Nominal Çalışma Ortam Sıcaklığı	-20…70 °C
Depolama Ortam Koşulları	-40…80 °C
Flame Resistance	850 °C sigorta kapağı 'e uygunIEC 60695-2-1; 960 °C gövde 'e uygunIEC 60695-2-1

Paketleme üniteleri12

Sözleşme garantisi1

Garanti (ay Olarak)	18
