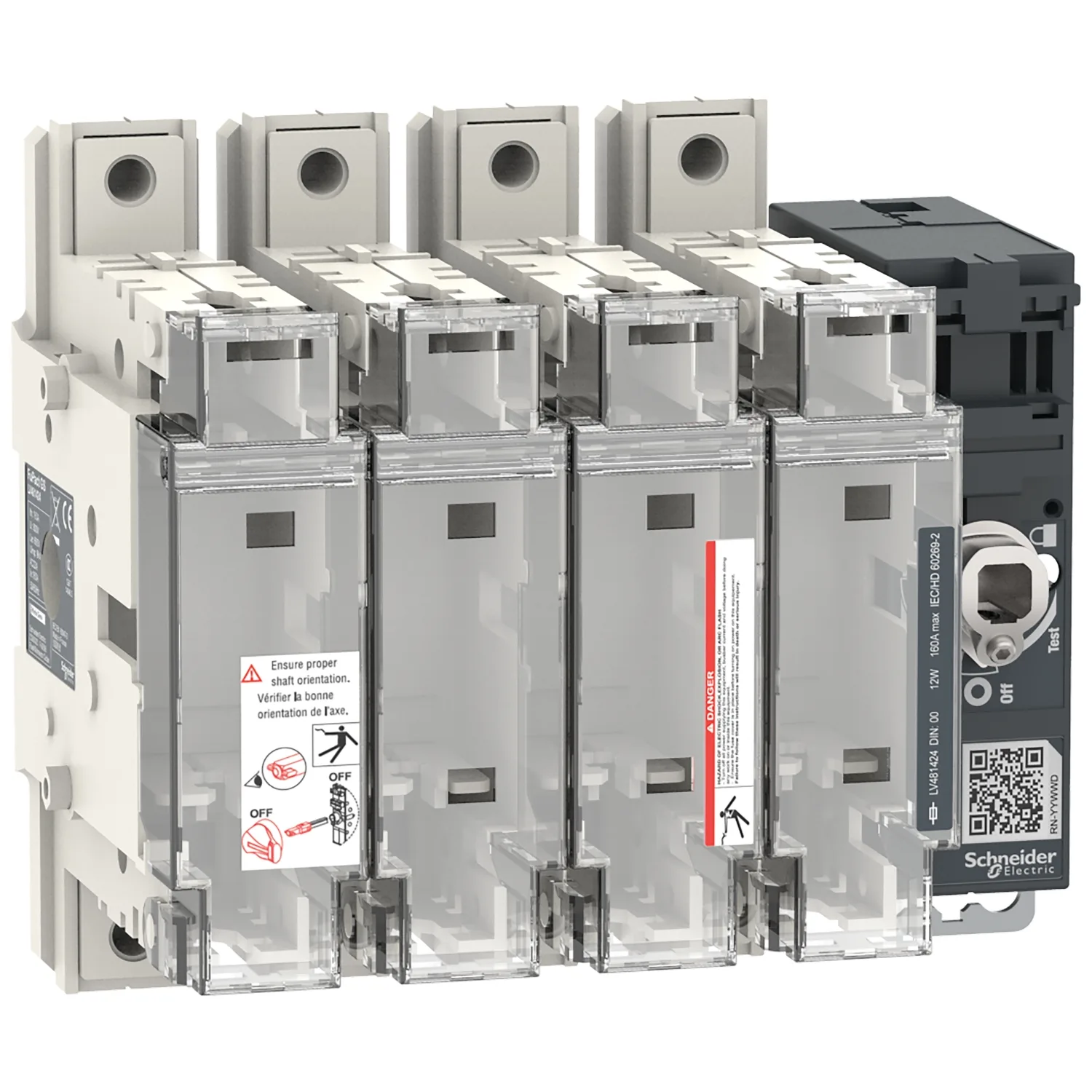

Name: LV481424 - FuPact GS Yük Ayırıcı 4P 125A DIN00
Brand: Schneider
SKU: LV481424
Price: 460.00 EUR
Availability: BackOrder

Schneider LV481424, FuPact GS Yük Ayırıcı 4P 125A DIN00. Kategori: Fupact INF, ISFL, ISFT. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Dağıtım devrelerindeki kısa devrelere ve aşırı yüklenmelere karşı koruma sağlar
AC22A kullanım kategorileri için, anma çalışma akımı 160A / 690VAC
AC23A kullanım kategorileri için, anma çalışma akımı 160A / 415VAC
FuPacT GSD160 bıçak boyutu 00 olan DIN sigortalarla kullanılmalıdır
Doğrudan bir ön kolla veya harici bir ön veya sağ tarafa monte yönlendirici kolla donatılabilir
Uzatılmış yönlendirici kollar için kullanılan farklı şaft ebatları (200mm, 320mm veya 400mm)
FuPacT GSD160 4 kutup versiyonunda ayrıca yardımcı kontaklar, dahili nötr baklalar, bağlantı aksesuarları ve terminal koruyucular gibi çeşitli aksesuar ve yardımcılarla donatılabilir
IEC 60947-1 ve IEC 60947-3 Standartlarına uygundur.

Ana19

Seri	FuPacT
Ürün Adı	FuPacT GS
Ürün Grubu	GSD160
Ürün Ya Da Bileşen Tipi	Yük ayırıcı sigortası
Cihaz Uygulaması	Ekipman koruma, izleme ve kontrol; Dağıtım
Kutup Tanımı	4P
Sigorta Taşıyıcılarının Sayısı	4
Sigorta Tipi	DIN
Sigorta Boyutu	NH00
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-3
Görünür Kesme	Yok
Kontak Konum Göstergesi	Evet
[Ith] Klasik Açık Hava Termik Akımı	160 A 35 °C ) sigorta başına güç dağılımı: 12 W
[Ithe] Klasik Muhafazalı Termik Akım	160 A -de 35 °C, sigorta basina güç dagilimi: 12 W
Kutup Başına Maksimum Güç Yayılımı	10,4 W
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20
[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV
[Ie] Nominal Çalışma Akımı	AC-22A: 160 A at 220/240 V AC 50/60 Hz; AC-23A: 160 A at 220/240 V AC 50/60 Hz; AC-22B: 160 A at 220/240 V AC 50/60 Hz; AC-23B: 160 A at 220/240 V AC 50/60 Hz; AC-22A: 160 A at 380/415 V AC 50/60 Hz; AC-23A: 160 A at 380/415 V AC 50/60 Hz; AC-22B: 160 A at 380/415 V AC 50/60 Hz; AC-23B: 160 A at 380/415 V AC 50/60 Hz; AC-22A: 160 A at 660/690 V AC 50/60 Hz; AC-22B: 160 A at 660/690 V AC 50/60 Hz

Tamamlayıcı18

[Iq] Breaking Capacity With Fuses (kA RMS)	80 kA -de 415 V (AC); 50 kA -de 690 V (AC)
W Cinsinden Nominal Çalışma Gücü	80 kW -de 380/400 V; 110 kW -de 660/690 V
Kontak Tipi Ve Düzenleme	4 NA
Çalışma Kolunun Tipi	Doğrudan ön cephe; Harici ön cephe; Harici sağ taraf
Kilitleme Temini	3 kilit
Montaj Konumu	Dikey
Montaj Tipi	Sabit
Montaj Desteği	Arka plaka
Mekanik Dayanıklılık	10000 cycles
Elektrik Dayanıklılığı	AC-22A: 1000 cycles 415 V AC 50/60 Hz; AC-23A: 1000 cycles 415 V AC 50/60 Hz; AC-22A: 1000 cycles 690 V AC 50/60 Hz; AC-23A: 1000 cycles 690 V AC 50/60 Hz
Bağlantılar - Terminaller	Güç devresi: çıplak kablo konnektörleri 20 mm²; Güç devresi: pabuç-halka terminalleri 50…95 mm²
Sıkma Torku	Güç devresi: 12 N.m
Genişlik	184 mm
Yükseklik	162 mm
Derinlik	116 mm
Ürün Ağırlığı	2,3 kg
Standartlar	EN/IEC 60947-1; EN/IEC 60947-3
Ürün Sertifikaları	CE; CCC; EAC

Ortam7

Elektrikli Şok Koruma Sınıfı	Sınıf II ön yüz
IP Koruma Derecesi	IP20 'e uygunIEC 60529 (terminal kapağı ile)
IK Koruma Derecesi	IK07 'e uygunEN 50102
Kirletme Derecesi	3 'e uygunIEC 60947
Nominal Çalışma Ortam Sıcaklığı	-20…70 °C
Depolama Ortam Koşulları	-40…80 °C
Flame Resistance	850 °C sigorta kapağı 'e uygunIEC 60695-2-1; 960 °C gövde 'e uygunIEC 60695-2-1

Paketleme üniteleri12

Sözleşme garantisi1

Garanti (ay Olarak)	18
