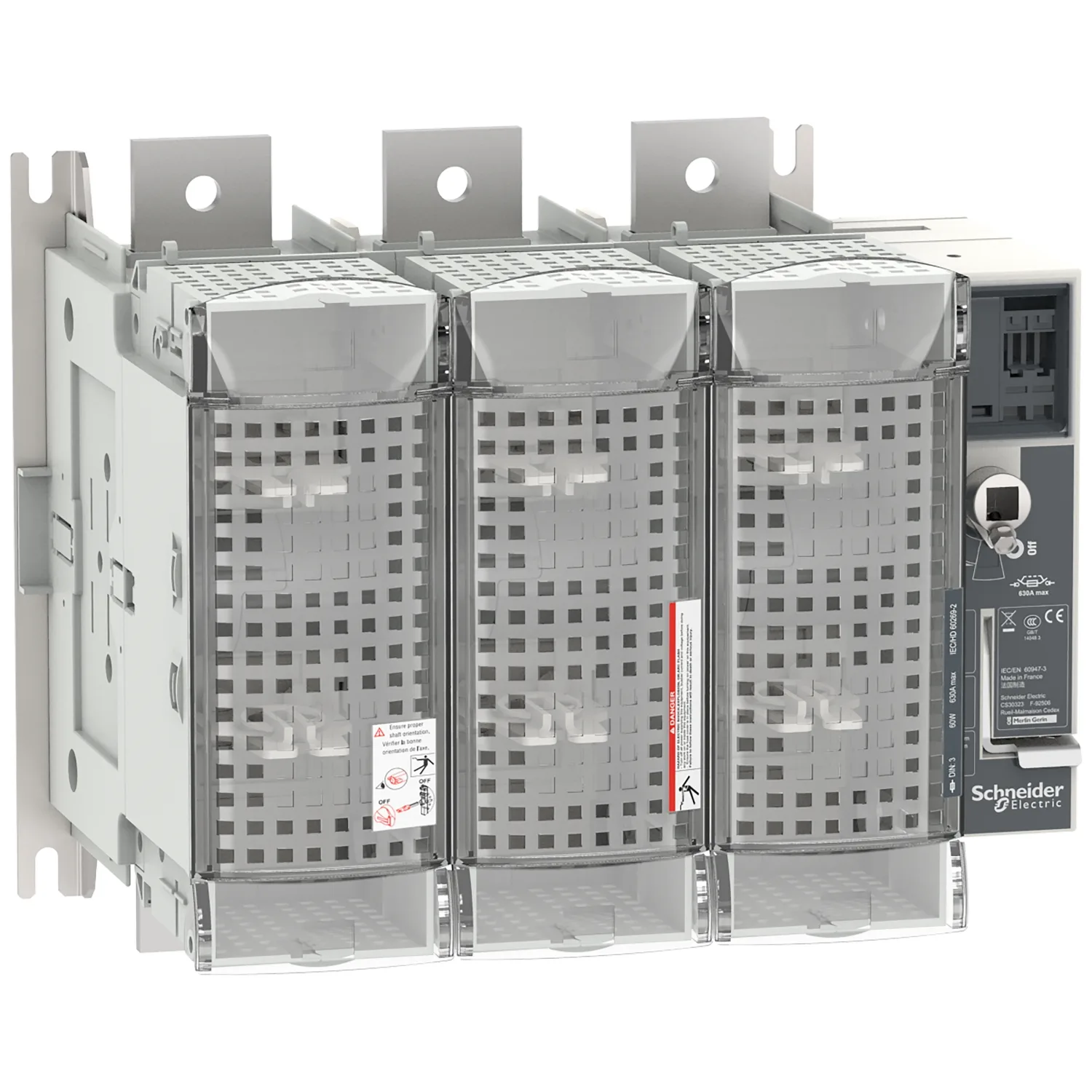

Name: LV481453 - FuPact GS Yük Ayırıcı 3P 630A DIN3
Brand: Schneider
SKU: LV481453
Price: 1762.00 EUR
Availability: BackOrder

Schneider LV481453, FuPact GS Yük Ayırıcı 3P 630A DIN3. Kategori: Fupact INF, ISFL, ISFT. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Dağıtım devrelerindeki kısa devrelere ve aşırı yüklenmelere karşı koruma sağlar
AC22B kullanım kategorileri için, anma çalışma akımı 630A / 690VAC
AC23B kullanım kategorileri için, anma çalışma akımı 630A / 415VAC
FuPacT GSD630 bıçak boyutu 3 olan DIN sigortalarla kullanılmalıdır
Harici bir ön veya sağ tarafa monte yönlendirici kol ile donatılabilir
Uzatılmış yönlendirici kollar için kullanılan farklı şaft ebatları (200mm, 320mm veya 400mm)
FuPacT GSD630 3 kutuplu versiyonda ayrıca yardımcı kontaklar, harici nötr modülleri ve terminal koruyucular gibi çeşitli aksesuarlar ve yardımcılar ile donatılabilir
IEC 60947-1 ve IEC 60947-3 Standartlarına uygundur.

Ana19

Seri	FuPacT
Ürün Adı	FuPacT GS
Ürün Grubu	GSD630
Ürün Ya Da Bileşen Tipi	Yük ayırıcı sigortası
Cihaz Uygulaması	Ekipman koruma, izleme ve kontrol; Dağıtım
Kutup Tanımı	3P
Sigorta Taşıyıcılarının Sayısı	3
Sigorta Tipi	DIN
Sigorta Boyutu	NH3
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-3
Görünür Kesme	Yok
Kontak Konum Göstergesi	Evet
[Ith] Klasik Açık Hava Termik Akımı	630 A 35 °C ) sigorta başına güç dağılımı: 60 W
[Ithe] Klasik Muhafazalı Termik Akım	630 A -de 35 °C, sigorta basina güç dagilimi: 60 W
Kutup Başına Maksimum Güç Yayılımı	61 W
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz; 1000 V AC 50/60 Hz AC-20
[Ui] Nominal Yalıtım Voltajı	1000 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	12 kV
[Ie] Nominal Çalışma Akımı	AC-22A: 630 A at 220/240 V AC 50/60 Hz; AC-22B: 630 A at 220/240 V AC 50/60 Hz; AC-22A: 630 A at 380/415 V AC 50/60 Hz; AC-22B: 630 A at 380/415 V AC 50/60 Hz; AC-22A: 630 A at 660/690 V AC 50/60 Hz; AC-22B: 630 A at 660/690 V AC 50/60 Hz

Tamamlayıcı18

[Iq] Breaking Capacity With Fuses (kA RMS)	100 kA -de 415 V (AC); 100 kA -de 690 V (AC)
W Cinsinden Nominal Çalışma Gücü	355 kW -de 380/400 V; 295 kW -de 660/690 V
Kontak Tipi Ve Düzenleme	3 NA
Çalışma Kolunun Tipi	Harici ön cephe; Harici sağ taraf
Kilitleme Temini	3 kilit
Montaj Konumu	Dikey
Montaj Tipi	Sabit
Montaj Desteği	Arka plaka
Mekanik Dayanıklılık	5000 cycles
Elektrik Dayanıklılığı	AC-22A: 200 cycles 415 V AC 50/60 Hz; AC-22A: 200 cycles 690 V AC 50/60 Hz
Bağlantılar - Terminaller	Güç devresi: çıplak kablo konnektörleri 63 mm²; Güç devresi: pabuç-halka terminalleri 2 cable(s) 150 mm²; Güç devresi: pabuç-halka terminalleri 2 cable(s) 300 mm²
Sıkma Torku	Güç devresi: 44 N.m
Genişlik	364 mm
Yükseklik	300 mm
Derinlik	250 mm
Ürün Ağırlığı	16 kg
Standartlar	EN/IEC 60947-1; EN/IEC 60947-3
Ürün Sertifikaları	CE; CCC; EAC

Ortam7

Elektrikli Şok Koruma Sınıfı	Sınıf II ön yüz
IP Koruma Derecesi	IP20 'e uygunIEC 60529 (terminal kapağı ile)
IK Koruma Derecesi	IK07 'e uygunEN 50102
Kirletme Derecesi	3 'e uygunIEC 60947
Nominal Çalışma Ortam Sıcaklığı	-20…70 °C
Depolama Ortam Koşulları	-40…80 °C
Flame Resistance	850 °C sigorta kapağı 'e uygunIEC 60695-2-1; 960 °C gövde 'e uygunIEC 60695-2-1

Paketleme üniteleri12

Sözleşme garantisi1

Garanti (ay Olarak)	18
