Schneider

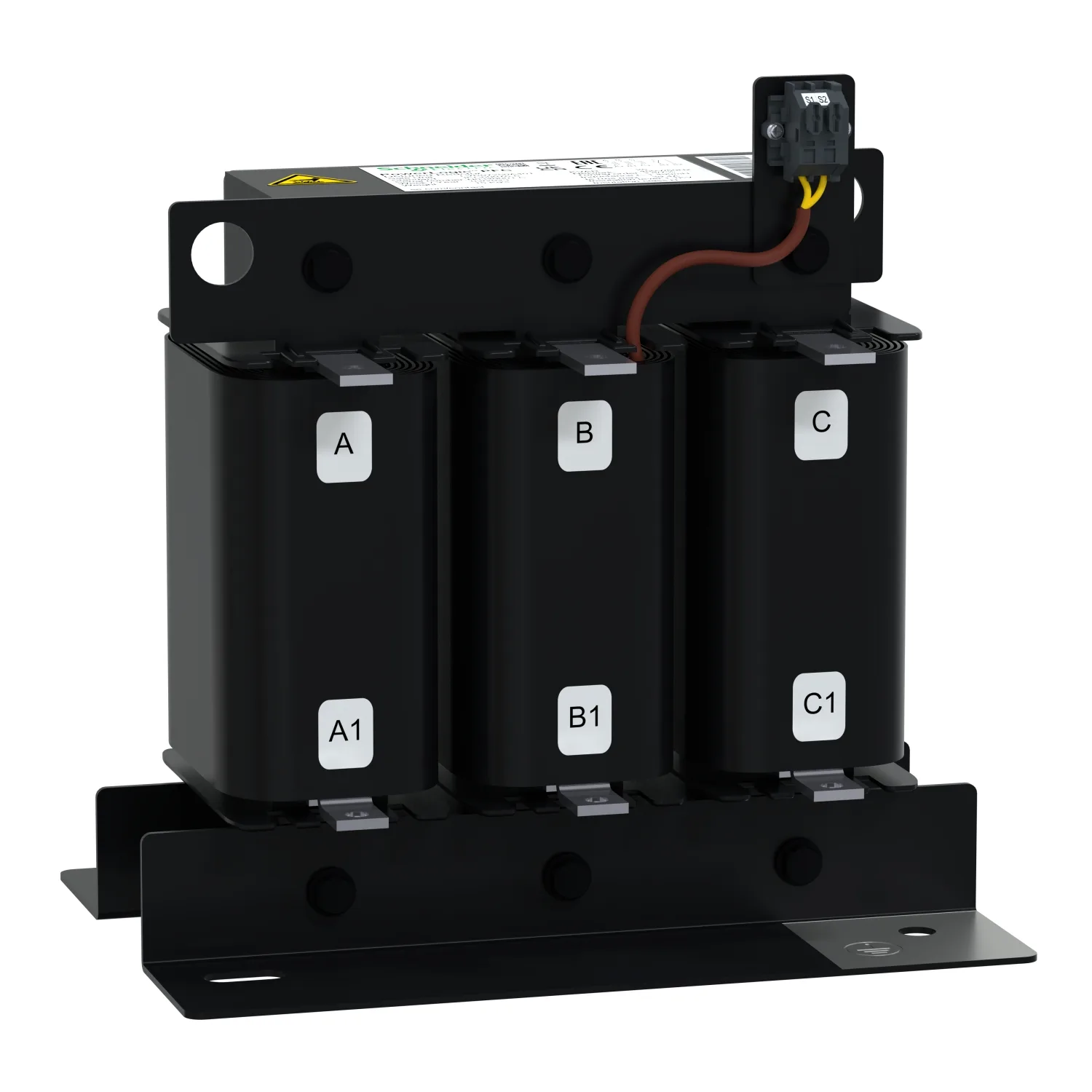

LVR07250A40T - Reaktör %7 25kVAR 400V
Schneider LVR07250A40T, Reaktör %7 25kVAR 400V. Kategori: Alçak Gerilim Harmonik Filtre Reaktörleri. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LVR07250A40T
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:668,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- PowerLogic
- Ürün Grubu
- DR
- Ürün Ya Da Bileşen Tipi
- Harmonik reaktör
- Şebeke Frekansı
- 50 Hz
Ürün Açıklaması
- Frekans rezonans serisi sistemdeki en düşük frekans harmoniğinin altında olacak şekilde ayarlanmaktadır
- Bu reaktör, 50 Hz'de 400V AC'de 3.8/190 Hz ayarlama sırası ile 25 kVar çıkış gücü için derecelendirilmiştir
- Bağıl empedans, 7 %
- Bu bileşen, IEC 60068 Standartlarını karşılar
- Bu bileşen zorunlu bir konveksiyon gerektirir, bir fan eklenmesi gerekir
- Kasa ebatları 220mm yükseklik, 240mm genişlik ve 160mm derinliktedir
- Ürün ağırlığı 15 kg.
Başlıca Özellikler
- Zorlu çalışma koşulları için düşük voltajlı PFC Harmonik Reaktör
- Harmonik zayıflama için uyumsuz reaktör
- Sınıfının en iyisi performans, güvenlik ve güvenilirlik
Teknik Özellikler
Ana7
| Seri | PowerLogic |
|---|---|
| Ürün Grubu | DR |
| Ürün Ya Da Bileşen Tipi | Harmonik reaktör |
| Şebeke Frekansı | 50 Hz |
| Reaktif Güç Değeri | 25 kvar için 400 V AC 50 Hz |
| Ag Gerilimi | 400 V AC 50 Hz |
| Ayar Sırası | 3,8 - 190 Hz - % 7 - 50 Hz |
Tamamlayıcı20
| Power Losses (max) | 200 W |
|---|---|
| Endüktans Değeri | 1,499 mH |
| Endüktans Toleransı | - % 5 ila % 5 faz başına |
| Temel Akım Değeri | 36,1 A |
| RMS Current Rating | 39 A |
| Elektrik Yalıtım Sınıfı | Sınıf H |
| [Ui] Nominal Yalıtım Voltajı | 1,1 kV |
| Dielektrik Test Gerilimi | 4 kV 50 Hz 1 dakika |
| [Imp] Maksimum Kalıcı Akım | 1,2 x I1 |
| Harmonik Akım Spektrumu | 3,7 % x I3; 38,2 % x I5; 13,6 % x I7; 4,9 % x I11 |
| Dinamik Dayanım Akımı | 2,2 x Isc |
| [Ith] Klasik Açık Hava Termik Akımı | 2 A -de 250 V AC 50 Hz |
| Kurulumun Tipi | Iç mekan kurulumu |
| Soğutmanın Tipi | Zorlamalı konveksiyon |
| Bağlantılar - Terminaller | Tampon terminali |
| Sabitleme Merkezi | 200 x 125 mm |
| Yükseklik | 220 mm |
| Genişlik | 240 mm |
| Derinlik | 160 mm |
| Ürün Ağırlığı | 15 kg |
Ortam6
| Standartlar | IEC 60068 |
|---|---|
| IP Koruma Derecesi | IP00 |
| Çalışma Yüksekliği | <= 2000 m |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…55 °C -de <= 1000 m; 0…50 °C -de > 1000...2000 m |
| Çalışma İçin Ortalama Ortam Hava Sıcaklığı | 50 °C -de <= 1000 m (ortalama 24 saatin üzerinde); 40 °C -de <= 1000 m (ortalama 1 yılın üzerinde); 45 °C -de > 1000...2000 m (ortalama 24 saatin üzerinde); 35 °C -de > 1000...2000 m (ortalama 1 yılın üzerinde) |
| İklimsel Dayanım | Bağıl nem: 20...80 %; Tuz buharı (400 V/50 Hz) : 250 saat |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 25,000 cm |
| Package 1 Width | 29,500 cm |
| Package 1 Length | 31,000 cm |
| Paket Ağırlığı (Lbs) | 14,316 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units İn Package 2 | 24 |
| Package 2 Height | 105,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 400,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
