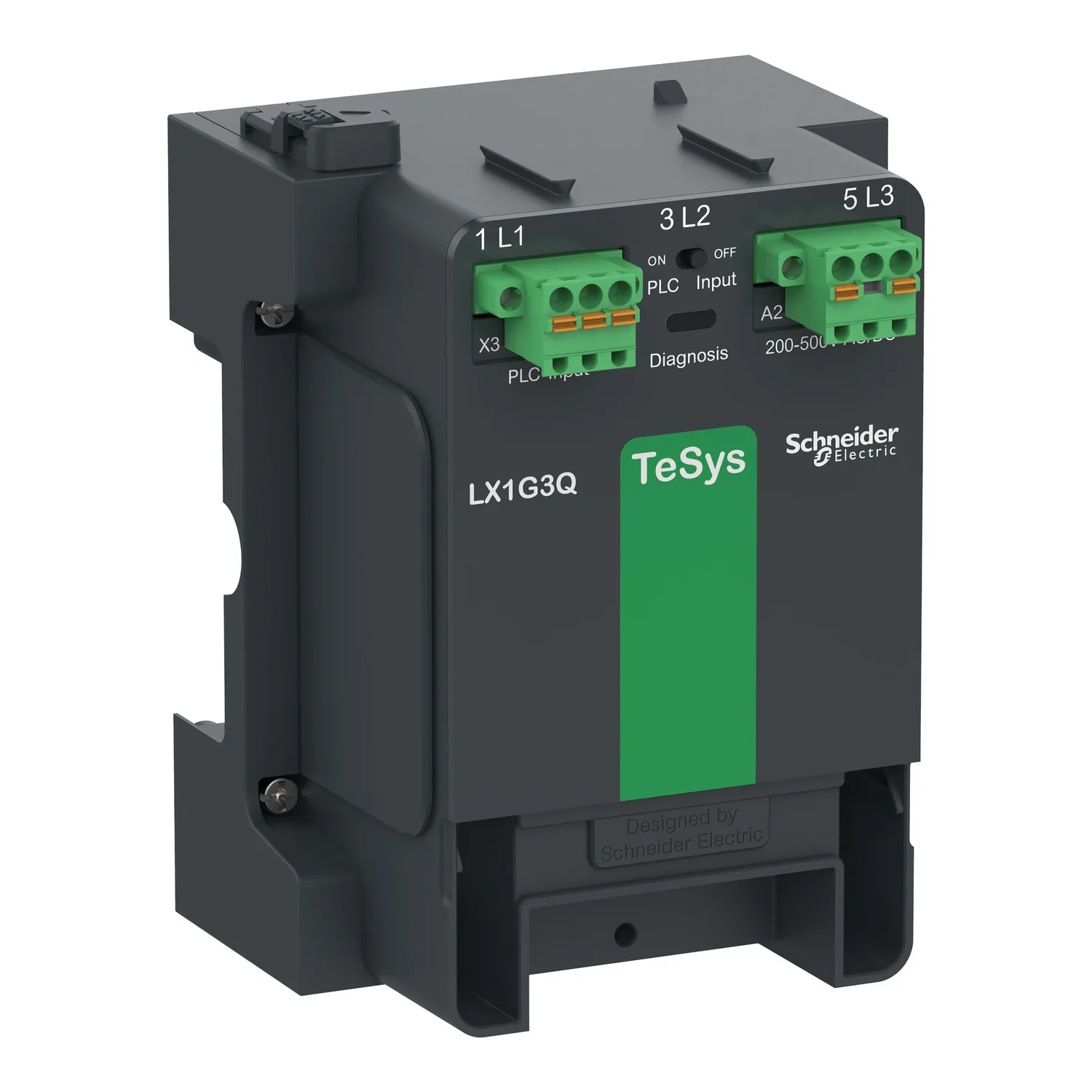

LX1G3QLSEA - TeSys Giga Kontrol Modülü 200-500V ADV 3P G115/225
Schneider LX1G3QLSEA, TeSys Giga Kontrol Modülü 200-500V ADV 3P G115/225. Kategori: TeSys Giga Kontaktörler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LX1G3QLSEA
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:500,85 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Ya Da Bileşen Tipi
- Kontaktör bobini
- Ürün Grubu
- LX1G
- Kutup Tanımı
- 3P
Ürün Açıklaması
- 3 kutuplu TeSys Giga 115-225 kontaktör (gelişmiş versiyon) için 200-500V AC/DC kontrol modülüdür
- Daha az enerji tüketimi ve daha geniş voltaj bant genişliği için tasarlanmış bobin, yaylı terminal ile bağlantı
- 600 devir/saat'e kadar yüksek AC-3 çalışma derecesinde ve 60°C'ye kadar ortamlarda kontaktör çalışmasına olanak sağlar
- Kontrol modülü, bobin kontrolü A1, A2 devresi ve PLC çıkış kontrolü, kutup durumu ve teşhis sinyal devrelerini bağlamak için konnektörlere sahiptir
- Standart işlev olarak Yerel ve Uzak Kontak Aşınma Teşhisi (CWD), sağlıklı ve alarm göstergeleriyle sürekli izleme
- IEC 60529 ve VDE 0106'ya uygun kanatlarla Ön yüzde IP2x koruması sağlar
- Önden erişilebilir ve çok düşük arıza süreleriyle bakım sağlanır
- Benzersiz QR kodu, tam ürün verilerine hızlı erişim sağlar
Başlıca Özellikler
- Daha az sayıda referans, seçmesi basit, seçmek daha az envanter demektir
- Bobinlere önden erişilebilir ve çok düşük duruş süreleriyle bakım yapılır
- Düşük güç tüketimi, otomasyon ekipmanında önemli tasarruf sağlar, yerden tasarruf sağlar ve diyagramları basitleştirir
- Müşteri ihtiyaçlarını karşılamak için Gelişmiş ve Standart sürümler, Gelişmiş sürümde PLC çıkış kontrolü
- Benzersiz QR kodu, eksiksiz ürün verilerine hızlı erişim, teknik video, sahteciliğe karşı kontrol ve talimat sayfası
Teknik Özellikler
Ana10
| Seri | TeSys |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kontaktör bobini |
| Ürün Grubu | LX1G |
| Kutup Tanımı | 3P |
| Seri Uyumluluğu | TeSys G LX1G kontaktör bobini |
| Ürün Uyumluluğu | LC1G115...225 |
| Kontrol Devresi Gerilimi | 200...500 V AC/DC 50/60 Hz |
| Çalışma Süresi | 20...35 msn açma; 40...55 ms kapama |
| Mekanik Dayanıklılık | 5 Mcycles |
| Maksimum Çıkış Frekansı | 600 cyc/mn -de <60 °C |
Tamamlayıcı7
| Bobin Teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
|---|---|
| Kontrol Devresi Gerilim Limitleri | Çalışma: 0,8...1,1 Uc 60 °C); Düşme: 0...0.45 Uc 60 °C) |
| Bağlantılar - Terminaller | Kontrol devresi: push-in termination 1 kablo(lar) 0,2…2,5 mm² sabit damarlı without cable end sleeve AWG 26...AWG 12; Kontrol devresi: push-in termination 1 kablo(lar) 0,25…2,5 mm² esnek with cable end sleeve AWG 24...AWG 14; Kontrol devresi: push-in termination 2 kablo(lar) 0,5…1,0 mm² rigid or stranded with cable end sleeve 20 AWG...18 AWG |
| VA Cinsinden Kalkış Gücü | 255 VA -de 480 V AC, 60 Hz |
| W Cinsinden Kalkış Gücü | 155,0 W DC |
| VA Cinsinden Tutma Güç Tüketimi | 13,4 VA -de 480 V AC, 60 Hz |
| W Cinsinden Tutma Güç Tüketimi | 3,4 W için DC ag |
Ortam12
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 |
|---|---|
| Çalışma Yüksekliği | 3000 m olmadan; 5000 m değer kaybı faktörü ile |
| Elektromanyetik Uyumluluk | EMC bağışıklığı conforming to IEC 60947-4-1; Emisyon testleri criteria A conforming to IEC 60947-4-1; Yayılan radyo-elektrik parazitlerine bağışıklık - test level: 20 V/m conforming to EN/IEC 61000-4-3; Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to SEMI F47 |
| Standartlar | EN/IEC 60947-4-1; UL 60947-4-1A; CSA C22.2 No 60947-4-1 |
| Kirletme Derecesi | 3 'e uygunIEC 60947-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -60…80 °C |
| Cihazın Çevresindeki İzin Verilebilir Ortam Hava Sıcaklığı | -40…70 °C Uc'de |
| Yükseklik | 144,5 mm |
| Genişlik | 105,7 mm |
| Derinlik | 94,0 mm |
| Set Başına Miktar | 1 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 17,000 cm |
| Package 1 Width | 22,000 cm |
| Package 1 Length | 18,500 cm |
| Paket Ağırlığı (Lbs) | 1,338 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 2 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,096 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 16 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 32,768 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
