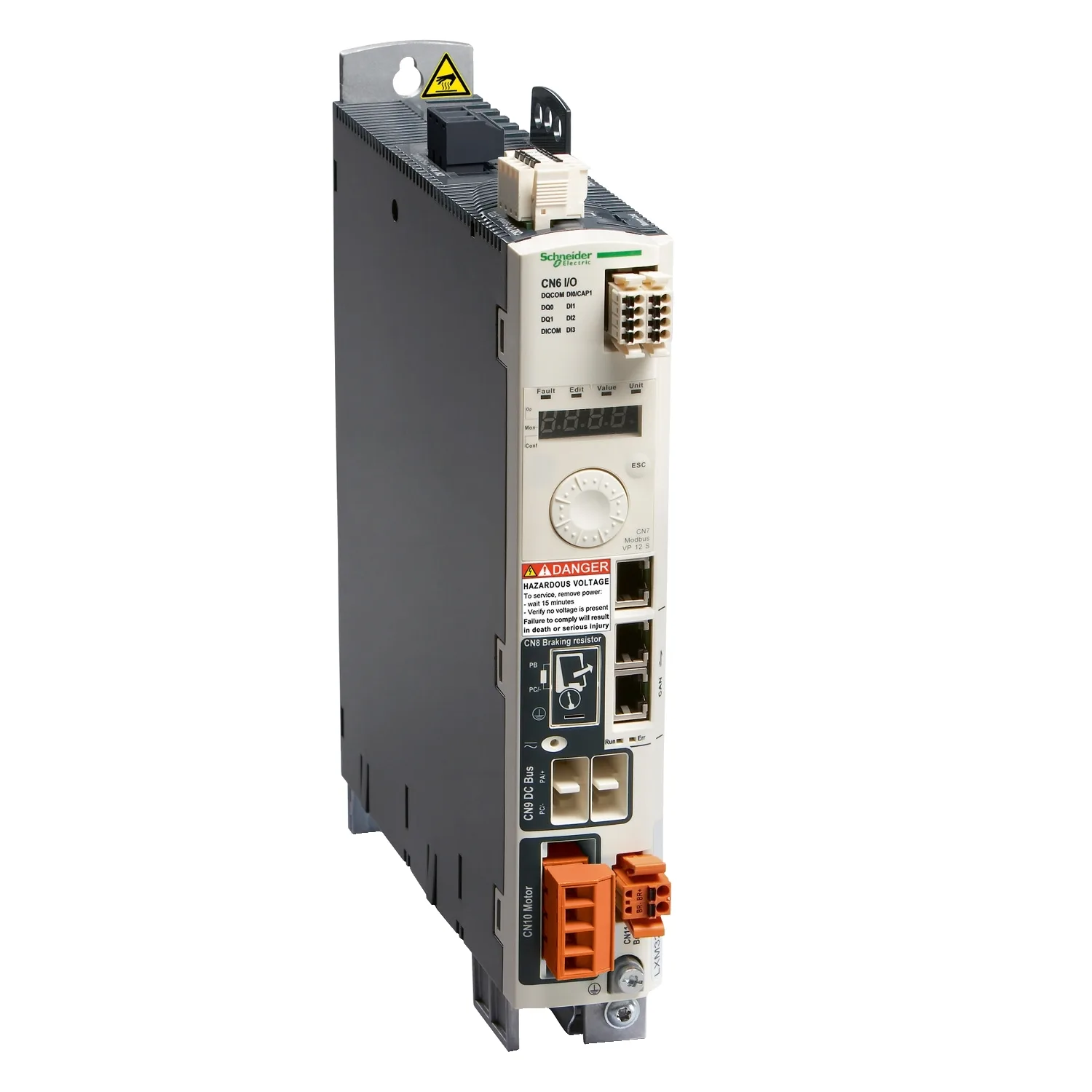

Schneider
LXM32AU45M2
Satışta değil
Schneider LXM32AU45M2. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LXM32AU45M2
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Lexium 32
- Ürün Grubu
- LXM32A
- Ürün Ya Da Bileşen Tipi
- Hareket servo sürücü
- Sürücü Biçimi
- Kitap
Ürün Açıklaması
- 1 sabit, 2 güvenlik, 4 lojik ayrık giriş ve 2 ayrık çıkış sağlar
- Kompakt tasarımı sayesinde bu servo sürücü kabin alanından ve boyutundan tasarruf sağlar, makine kaplama alanını azaltır ve maliyetleri düşürür
- Bu hareketli servo sürücü anma besleme voltajı 100V ila 120V, 200V ila 240V (tek fazlı), sürekli çıkış akımı 1.5A / 8kHz ve sürekli güç 500W / 230V
- Elektrik bağlantısı için terminal ve CANmotion, CANopen, ve Modbus için üç adet RJ45 konnektör, entegre bağlantı arayüzleri ile donatılmıştır
- IP20 dereceli bir üründür
- Ebatları 48mm (genişlik) x 237mm (derinlik) x 270mm (Yükseklik)
- Ağırlığı 1.6kg
- Bu ürün CE onaylıdır, CSA, RoHS, TUV ve UL
- EN/IEC 61800-3 ve EN/IEC 61800-5-1 Standartlarını karşılamaktadır
- Bu ürün servo motor BSH ile uyumludur
- Dört servo sürücü modeli ve iki servo motor ailesi artı akıllı seçenekler içeren servo sürücü serisi
Başlıca Özellikler
- Lexium 32 serisi, doğru güç, performans ve işlevsellik için sürücü ve motor kombinasyonları sağlar
- Üç adet kitap boyutunda servo sürücü modeli ve iki servo motor ailesi artı çok çeşitli akıllı seçenekler
- Lexium 32, mühendislikten bakıma kadar makine yaşam döngüsünün tüm yönlerini basitleştirir
- 1.600 Hz hız bant genişliği olağanüstü müdahale sağlar
- Lexium 32, hızlı kurulum ve bakım için çıkarılabilir, renk kodlu konnektörler gibi bir dizi özellik sunar.
Teknik Özellikler
Ana15
| Ürün Serisi | Lexium 32 |
|---|---|
| Ürün Grubu | LXM32A |
| Ürün Ya Da Bileşen Tipi | Hareket servo sürücü |
| Sürücü Biçimi | Kitap |
| Fazların Ağ Sayısı | Monofaze |
| [Us] Nominal Besleme Gerilimi | 100...120 V % - 15...10; 200...240 V % - 15...10 |
| Besleme Gerilimi Limitleri | 85…132 V; 170…264 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| EMC Filtresi | Entegre |
| Sürekli Çıkış Akımı | 1,5 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 3 A -de 115 V için 5 s; 4,5 A -de 230 V için 5 s |
| Maksimum Sürekli Güç | 200 W -de 115 V; 500 W -de 230 V |
| Nominal Güç | 0,15 kW -de 115 V 8 kHz; 0,3 kW -de 230 V 8 kHz |
| Hat Akımı | 2,6 A, THDI 85 % -de 115 V, harici hat bobini ile 'in5 mH; 3,4 A, THDI 100 % -de 230 V, harici hat bobini ile 'in5 mH; 2,9 A, THDI 173 % -de 115 V, hat bobini olmadan; 2,9 A, THDI 181 % -de 230 V, hat bobini olmadan |
Tamamlayıcı40
| Anahtarlama Frekansı | 8 kHz |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Maksimum Kaçak Akımı | 30 mA |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablonun Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8); Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1); Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
| Sıkma Torku | CN8: 0,5 N.m; CN1: 0,7 N.m; CN10: 0,7 N.m |
| Dijital Giriş Sayısı | 1 yakalama ayrık giriş(ler); 2 güvenlik ayrık giriş(ler); 4 lojik ayrık giriş(ler) |
| Dijital Giriş Tipi | Yakalama (CAP terminaller); Lojik (DI terminaller); Güvenlik (STO_A grubu, STO_B grubu terminaller) |
| Örnekleme Süresi | DI: 0,25 ms gizli |
| Dijital Giriş Gerilimi | 24 V DC için yakalama; 24 V DC için lojik; 24 V DC için güvenlik |
| Dijital Giriş Lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1; Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1; Pozitif veya negatif (DI) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu; 2 µs için CAP; 0,25 µs...1,5 ms için DI |
| Frenleme Akımı | 50 mA |
| Çıkışta Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Kontrol Sinyali Tipi | Servo motor enkoder geri beslemesi |
| Koruma Tipi | Ters polariteye karşı: giriş sinyali; Kısa devrelere karşı: çıkış sinyali |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma), entegre |
| Güvenlik Seviyesi | SIL 3 'e uygunEN/IEC 61508; PL = e 'e uygunISO 13849-1 |
| Haberleşme Arayüzü | CANmotion, entegre; CANopen, entegre |
| Konnektörün Tipi | RJ45 (CN4 veya CN5 etiketli) için CANmotion; RJ45 (CN4 veya CN5 etiketli) için CANopen |
| Erişim Yöntemi | Slave |
| İletim Hızı | 1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion; 125 kbps veriyolu uzunlugu için 500 m için CANopen, CANmotion; 250 kbps veriyolu uzunlugu için 250 m için CANopen, CANmotion; 50 kbps veriyolu uzunlugu için 1000 m için CANopen, CANmotion; 500 kbps veriyolu uzunlugu için 100 m için CANopen, CANmotion |
| Adreslerin Sayısı | 1…127 için CANopen, CANmotion |
| Haberleşme Hizmeti | 1 alım SDO için CANmotion; 1 iletim SDO için CANmotion; DSP 402'ye uygun 2 PDO için CANmotion; 2 SDO alım için CANopen; 2 SDO gönderme için CANopen; 4 yapılandırılabilir eşleme PDOs için CANopen; CANopen cihaz profili sürücüleri ve hareket kontrolü için CANopen, CANmotion; Acil için CANopen, CANmotion; Olay tetiklemeli, zaman tetiklemeli, uzakt istenen, senk (döngsl), senk (döngsz) için CANopen; D |
| Durum LED'i | 1 LED (kırmızı) servo sürücü gerilimi; 1 LED hata; 1 LED RUN |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Uyumluluğu | Servo motor BSH (55 mm, 1 motor yigini) |
| Genişlik | 48 mm |
| Yükseklik | 270 mm |
| Derinlik | 237 mm |
| Ürün Ağırlığı | 1,6 kg |
Ortam13
| Elektromanyetik Uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011; Iletimli EMC, sınıf A grup 2 'e uygunEN 55011; Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3; Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3; Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3; Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2; Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3; 1 |
|---|---|
| Standartlar | EN/IEC 61800-3; EN/IEC 61800-5-1 |
| Ürün Sertifikaları | TÜV; CSA; UL |
| IP Koruma Derecesi | IP20 conforming to EN/IEC 60529; IP20 conforming to EN/IEC 61800-5-1 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Çevresel Özellik | Sınıf 3C1 conforming to IEC 60721-3-3 |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Depolama Ortam Koşulları | -25…70 °C |
| Soğutmanın Tipi | Doğal konveksiyon |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000...3000 m koşullarla |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,500 cm |
| Package 1 Width | 32,500 cm |
| Package 1 Length | 27,500 cm |
| Paket Ağırlığı (Lbs) | 2,036 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,815 kg |
| Unit Type Of Package 3 | PAL |
| Number Of Units İn Package 3 | 24 |
| Package 3 Height | 80,000 cm |
| Package 3 Width | 77,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 63,020 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
