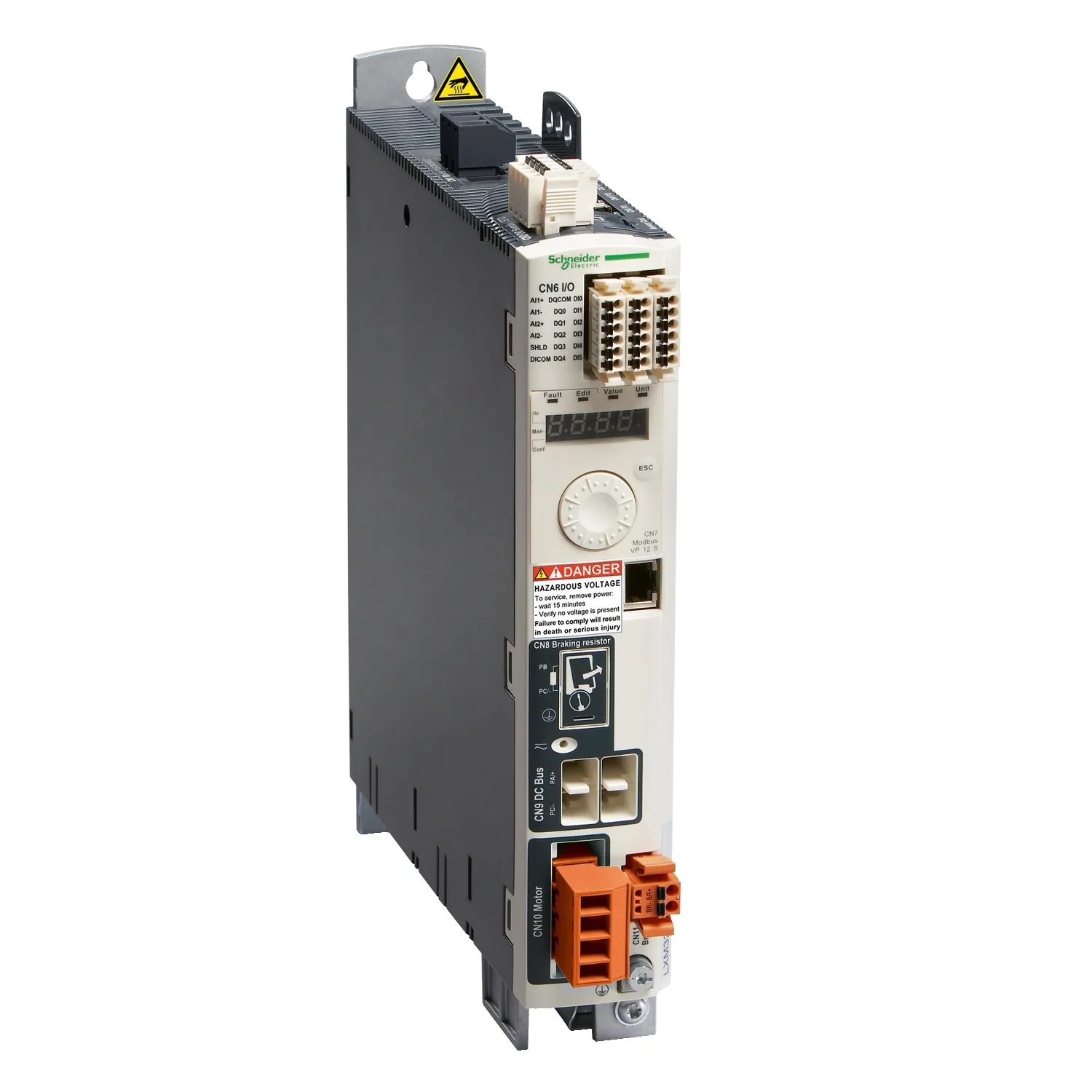

LXM32CU45M2
Schneider LXM32CU45M2. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LXM32CU45M2
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Lexium 32
- Ürün Grubu
- LXM32C
- Ürün Ya Da Bileşen Tipi
- Hareket servo sürücü
- Sürücü Biçimi
- Kitap
Ürün Açıklaması
Bu ürün, hareket kontrolü için motorlarla eşleştirilmiş servo sürücüler sunan Lexium 32 serisinin bir parçasıdır. Entegre EMC filtresi sahip bir eksen için AC hareket servo sürücüsüdür. 1 STO işlevine sahiptir; 6 lojik DI, 5 DO; ve RS-422 bağlantısı, 5V veya 24V push-pull veya açık kollektör olarak yapılandırılabilen 1 Darbe kontrol girişi. Kompakt tasarımı sayesinde bu servo sürücü, kabin alanından ve boyutundan tasarruf edilmesini sağlar, makinenin kapladığı alanı azaltır ve maliyetleri düşürür. Nominal besleme gerilimi 115 ila 230V, sürekli çıkış akımı 1,5A olan tek fazlı bir hareket servo sürücüsüdür. Elektrik bağlantıları için terminaller ve Modbus entegre iletişim arayüzü için bir RJ45 konektörü ile donatılmıştır. 48 mm genişliğinde, 237 mm derinliğinde ve 270 mm yüksekliğindedir ve 1,6 kg ağırlığındadır. Bu servo sürücü baskı, paketleme, taşıma, sıkıştırma ve malzeme işlemede gerekli olan hareket ve hız uygulamaları için uygundur. Bu ürün CE, CSA, RoHS, TUV ve UL tarafından onaylanmıştır ve EN/IEC 61800-3 ve EN/IEC 61800-5-1 standartlarını karşılamaktadır. BSH0401P, BSH0402P, 40mm flanş boyutu ve BSH0551T, 55mm flanş boyutu motor tipleri ile uyumludur. tek tek veya 3'lü veya 23'lü paketler halinde satılmaktadır. Artı veya eksi 10 derecelik bir eğimle dikey olarak monte edilir. Lexium 32, hareket kontrol çözümlerinde doğru güç, performans ve işlevleri sunmak için sürücüleri ve motorları eşleştiren bir seridir. • Lexium 32 serisi, doğru güç, performans ve işlevsellik için sürücü ve motor kombinasyonları sağlar
Başlıca Özellikler
- Üç adet kitap boyutunda servo sürücü modeli ve iki servo motor ailesi artı çok çeşitli akıllı seçenekler
- Lexium 32, mühendislikten bakıma kadar makine yaşam döngüsünün tüm yönlerini basitleştirir
- 1.600 Hz hız bant genişliği olağanüstü müdahale sağlar
- Lexium 32, çıkarılabilir, renk kodlu konnektörlerle hızlı kurulum ve bakım için bir dizi özellik sunar
Teknik Özellikler
Ana15
| Ürün Serisi | Lexium 32 |
|---|---|
| Ürün Grubu | LXM32C |
| Ürün Ya Da Bileşen Tipi | Hareket servo sürücü |
| Sürücü Biçimi | Kitap |
| Fazların Ağ Sayısı | Monofaze |
| [Us] Nominal Besleme Gerilimi | 100...120 V % - 15...10; 200...240 V % - 15...10 |
| Besleme Gerilimi Limitleri | 85…132 V; 170…264 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| EMC Filtresi | Entegre |
| Sürekli Çıkış Akımı | 1,5 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 3 A -de 115 V için 5 s; 4,5 A -de 230 V için 5 s |
| Maksimum Sürekli Güç | 200 W -de 115 V; 500 W -de 230 V |
| Nominal Güç | 0,15 kW -de 115 V 8 kHz; 0,3 kW -de 230 V 8 kHz |
| Hat Akımı | 2,6 A, THDI 85 % -de 115 V, harici hat bobini ile 'in5 mH; 3,4 A, THDI 100 % -de 230 V, harici hat bobini ile 'in5 mH; 2,9 A, THDI 173 % -de 115 V, hat bobini olmadan; 2,9 A, THDI 181 % -de 230 V, hat bobini olmadan |
Tamamlayıcı39
| Anahtarlama Frekansı | 8 kHz |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Maksimum Kaçak Akımı | 30 mA |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablonun Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8); Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1); Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
| Sıkma Torku | CN8: 0,5 N.m; CN1: 0,7 N.m; CN10: 0,7 N.m |
| Dijital Giriş Sayısı | 2 güvenlik ayrık giriş(ler); 6 lojik ayrık giriş(ler) |
| Dijital Giriş Tipi | Lojik (DI terminaller); Güvenlik (STO_A grubu, STO_B grubu terminaller) |
| Örnekleme Süresi | ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analog; DI: 0,25 ms gizli |
| Dijital Giriş Gerilimi | 24 V DC için lojik; 24 V DC için güvenlik |
| Dijital Giriş Lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1; Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1; Pozitif veya negatif (DI) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 5 |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu; 0,25 µs...1,5 ms için DI |
| Frenleme Akımı | 50 mA |
| Analog Giriş Sayısı | 2 |
| Çıkışta Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Mutlak Doğruluk Hatası | < +/- % 0,5 |
| Doğrusallık Hatası | < +/- % 0,1 |
| Analog Giriş Tipi | ANA1+/ANA1-, ANA2+/ANA2- analog giriş: diferansiyel +/- 10 V, empedans: >= 20 Ohm, çözünürlük: 14 bit |
| Kontrol Sinyali Tipi | Servo motor enkoder geri beslemesi; Darbeli çıkış (PTO) RS422 <500 kHz <100 m; Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m; Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m; Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| Koruma Tipi | Ters polariteye karşı: giriş sinyali; Kısa devrelere karşı: çıkış sinyali |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma), entegre |
| Güvenlik Seviyesi | SIL 3 'e uygunEN/IEC 61508; PL = e 'e uygunISO 13849-1 |
| Haberleşme Arayüzü | Digital I/O, entegre; Analog I/O, entegre |
| Durum LED'i | 1 LED (kırmızı) servo sürücü gerilimi |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Uyumluluğu | Servo motor BSH (55 mm, 1 motor yigini) |
| Genişlik | 48 mm |
| Yükseklik | 270 mm |
| Derinlik | 237 mm |
| Ürün Ağırlığı | 1,6 kg |
Ortam13
| Elektromanyetik Uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011; Iletimli EMC, sınıf A grup 2 'e uygunEN 55011; Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3; Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3; Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3; Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2; Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3; 1 |
|---|---|
| Standartlar | EN/IEC 61800-3; EN/IEC 61800-5-1 |
| Ürün Sertifikaları | CSA; UL; TÜV |
| IP Koruma Derecesi | IP20 conforming to EN/IEC 60529; IP20 conforming to EN/IEC 61800-5-1 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Çevresel Özellik | Sınıf 3C1 conforming to IEC 60721-3-3 |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Depolama Ortam Koşulları | -25…70 °C |
| Soğutmanın Tipi | Doğal konveksiyon |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000...3000 m koşullarla |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,5 cm |
| Package 1 Width | 33 cm |
| Package 1 Length | 27,6 cm |
| Paket Ağırlığı (Lbs) | 2,044 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 6,85 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 24 |
| Package 3 Height | 50 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 63,3 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
