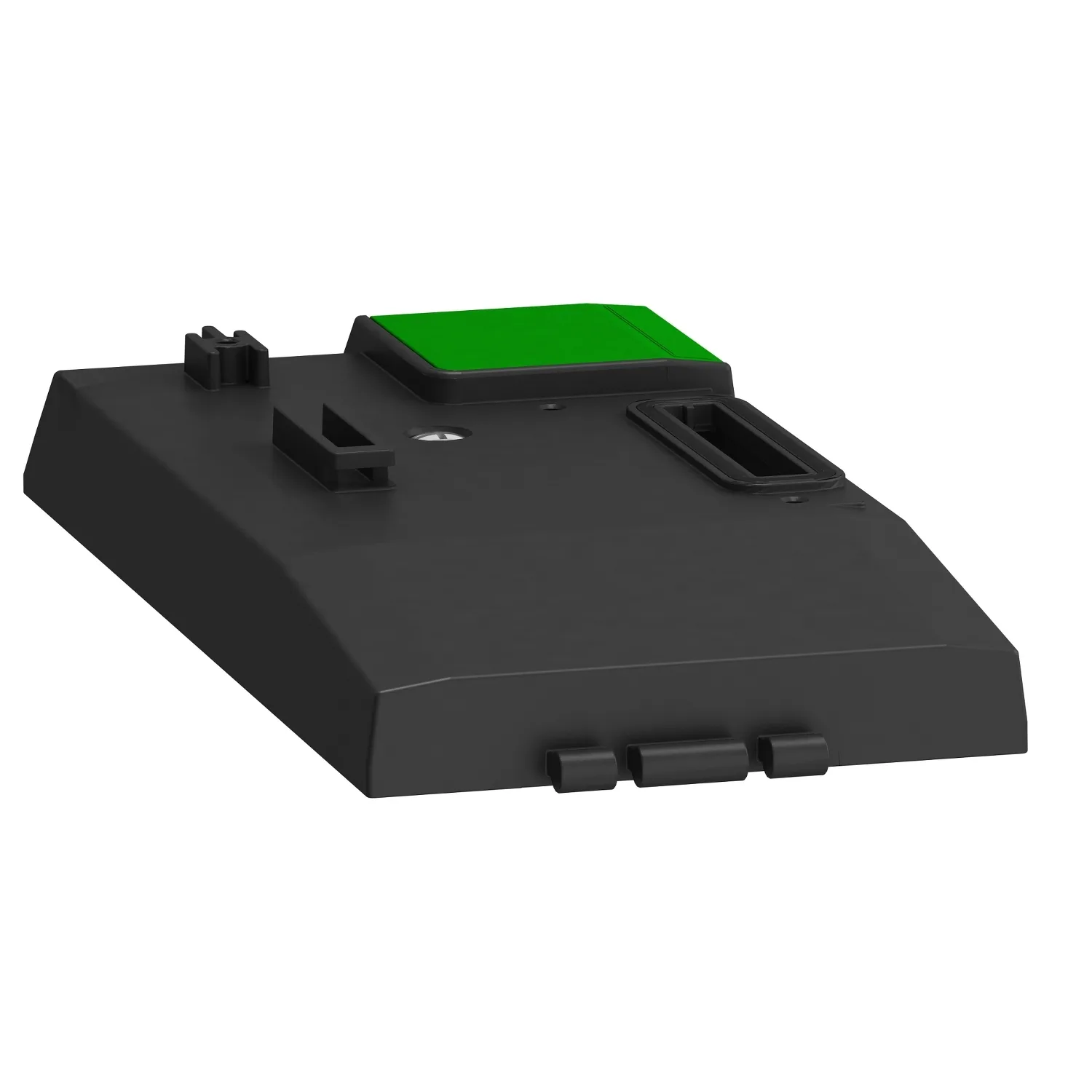

Kontrol ünitesi, Lexium 32i, LXM32i, EtherCAT
Schneider LXM32IECT, Kontrol ünitesi, Lexium 32i, LXM32i, EtherCAT. Kategori: Lexium 32i. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LXM32IECT
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.170,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Lexium 32i
- Ürün Ya Da Bileşen Tipi
- Kontrol ünitesi
- Ürün Grubu
- LXM32i
- Sürücü Biçimi
- Kart
Ürün Açıklaması
- Entegre edilmesi ve bakımı kolaydır
- Modbus için RJ45, EtherCAT için M12 konnektör ile donatılmıştır
- Ayrık giriş gerilimi 24V DC ve ayrık çıkış gerilimi 30V DC olan kontrol ünitesidir
- Sinyaller servo motor enkoder geri beslemesi ile kontrol edilir
- IP65 dereceli bir üründür
- Ağırlığı 0.637kg
- Malzeme taşıma, malzeme işleme, paketleme ve baskı gibi yüksek hassasiyetli, dinamik konumlandırma içeren uygulamalar için uygundur
- Bu ürün CE, TUV, CSA, RoHS ve UL korumalıdır
- EN/IEC 61800-3 ve EN/IEC 61800-5-1 Standartlarını karşılamaktadır
- Tek gövdeye entegre edilmiş servo motor ve servo sürücü ile Lexium 32i, yüksek hassasiyet ve gelişmiş motor kontrolü gerektiren uygulama alanları için tasarlanmıştır.
Başlıca Özellikler
- Entegre güvenli tork kapatma güvenlik fonksiyonu
- Servo motor kodlayıcı geri besleme kontrol sinyali
- Ters polariteye karşı giriş sinyali
- Kısa devrelere karşı çıkış sinyali
- Bağımlı erişim yöntemi
Teknik Özellikler
Ana6
| Ürün Serisi | Lexium 32i |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kontrol ünitesi |
| Ürün Grubu | LXM32i |
| Sürücü Biçimi | Kart |
| Dijital Giriş Sayısı | 2 güvenlik ayrık giriş(ler); 4 lojik ayrık giriş(ler) |
| Dijital Giriş Tipi | Güvenlik (STO_A grubu, STO_B grubu terminaller); Lojik (DI terminaller) |
Tamamlayıcı27
| Örnekleme Süresi | DI: 0,25 ms gizli |
|---|---|
| Dijital Giriş Gerilimi | 24 V DC için yakalama; 24 V DC için lojik; 24 V DC için güvenlik |
| Dijital Giriş Lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: 15 V 'e uygunIEC 61131-2 Tip 1; Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunIEC 61131-2 Tip 1; Pozitif veya negatif (DI) 0 Durumunda: 15 V 'e uygunIEC 61131-2 Tip 1 |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunIEC 61131-2 |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu; 0,25 µs...1,5 ms için DI |
| Frenleme Akımı | 50 mA |
| Çıkışta Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Kontrol Sinyali Tipi | Servo motor enkoder geri beslemesi |
| Koruma Tipi | Ters polariteye karşı: giriş sinyali; Kısa devrelere karşı: çıkış sinyali |
| Güvenlik Fonksiyonu | Güvenli Tork Kesme güvenlik fonksiyonu, entegre |
| Güvenlik Seviyesi | SIL 3 'e uygunIEC 61508; PL = e 'e uygunISO 13849-1 |
| Haberleşme Arayüzü | EtherCAT, entegre |
| Konnektörün Tipi | RJ45 için Modbus; M12 için EtherCAT |
| Erişim Yöntemi | Slave |
| Fiziksel Arayüz | 2 telli RS485 çoklu priz için Modbus |
| İletim Hızı | 9600, 19200, 38400 bps veriyolu uzunlugu için 0…40 m için Modbus |
| Adreslerin Sayısı | 1…127 için CANopen, CANmotion; 1…247 için Modbus |
| Durum LED'i | 1 LED (kırmızı) servo sürücü gerilimi; 1 LED hata; 1 LED RUN |
| Elektromanyetik Uyumluluk | Iletimli EMC conforming to EN 55011 sınıf A grup 1; Iletimli EMC conforming to EN 55011 sınıf A grup 2; Iletimli EMC conforming to EN/IEC 61800-3 ortam 2 kategori C3; Iletimli EMC conforming to IEC/EN 61800-3 kategori C2; EMC bağışıklığı conforming to IEC/EN 61800-3 ortam 1 ve 2; EMC bağışıklığı seviye 3 conforming to IEC 61000-4-2; EMC bağışıklığı seviye 3 conforming to IEC 61000-4-3; EMC bağışık |
| Soğutmanın Tipi | Doğal konveksiyon |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000...3000 m koşullarla |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Ağırlığı | 0,637 kg |
Ortam11
| Standartlar | IEC 61800-3; IEC 61800-5-1 |
|---|---|
| Ürün Sertifikaları | TÜV; CSA; UL |
| İşaretleme | CE |
| IP Koruma Derecesi | IP65 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60028-2-27 |
| Kirletme Derecesi | 2 'e uygunIEC 61800-5-1 |
| Çevresel Özellik | Sınıf 3C1 conforming to IEC 60721-3-3 |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Depolama Ortam Koşulları | -25…70 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,300 cm |
| Package 1 Width | 17,000 cm |
| Package 1 Length | 23,500 cm |
| Paket Ağırlığı (Lbs) | 645,000 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 17 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 12,098 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 68 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 60,892 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
