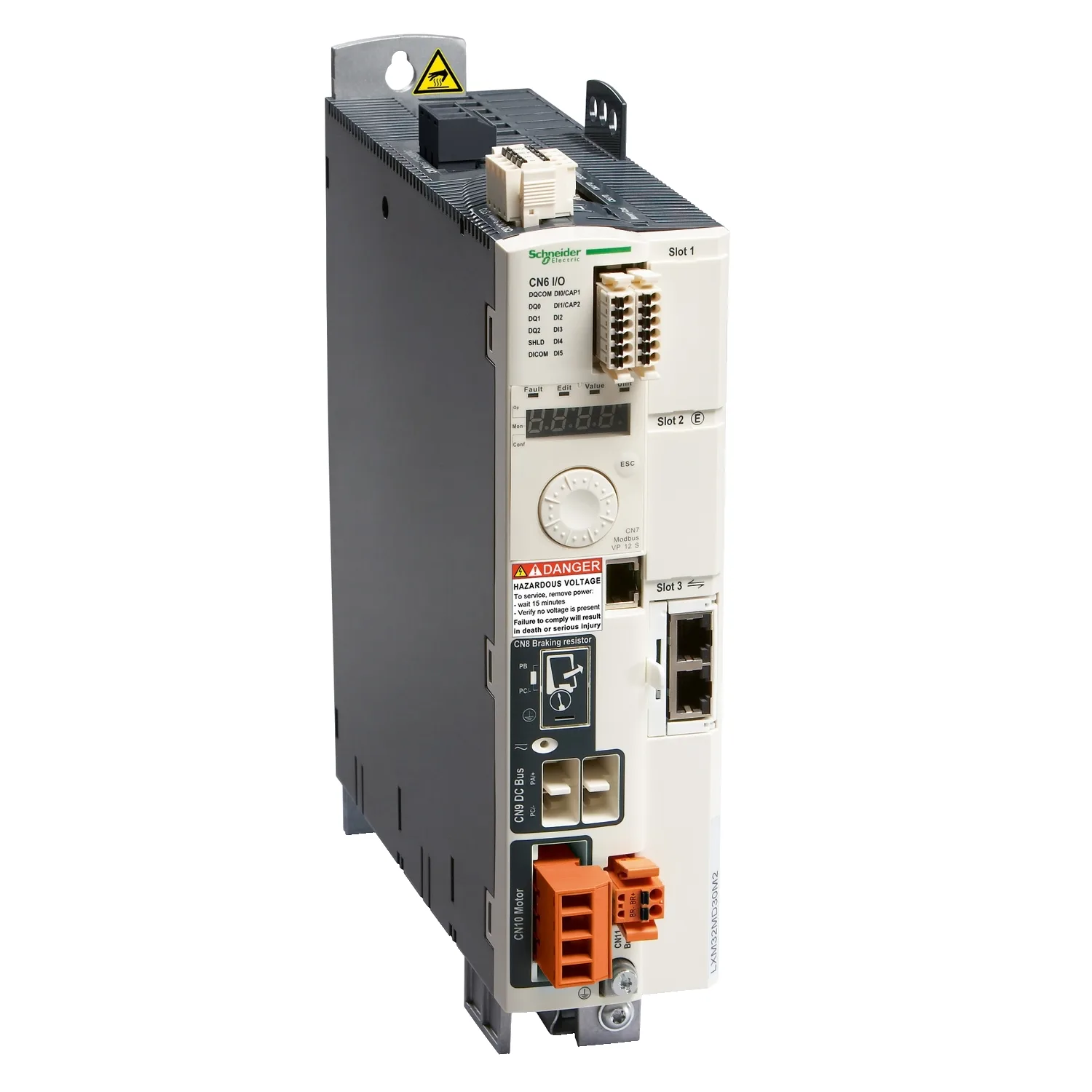

Hareket servo sürücüsü, Lexium 32, üç fazlı besleme gerilimi 208/480 V, 0.9 kW
Schneider LXM32MD12N4, Hareket servo sürücüsü, Lexium 32, üç fazlı besleme gerilimi 208/480 V, 0.9 kW. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LXM32MD12N4
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.221,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Lexium 32
- Ürün Grubu
- LXM32M
- Ürün Ya Da Bileşen Tipi
- Hareket servo sürücü
- Sürücü Biçimi
- Kitap
Ürün Açıklaması
- Servo sürücünün ve ilişkili servo motorun kompakt boyutu, minimum alanda maksimum güç sağlar
- Bu servo sürücü, endüstriyel makineler için özel olarak tasarlanmıştır
- Hareket kontrol uygulamalarında yüksek performans, güç ve kullanım kolaylığı sunar
- Uluslararası Standartlar IEC/EN 61800-5-1, IEC/EN 61800-3 ile uyumludur ve UL ve CSA ve UL ve CSA sertifikalı ve CE işaretlidir
- Çevrenin korunması (RoHS) ile ilgili direktiflerin gerekliliklerini karşılamak üzere geliştirilmiştir.
Başlıca Özellikler
- Lexium 32 serisi, doğru güç, performans ve işlevsellik için sürücü ve motor kombinasyonları sağlar
- Üç adet kitap boyutunda servo sürücü modeli ve iki servo motor ailesi artı çok çeşitli akıllı seçenekler
- Lexium 32, mühendislikten bakıma kadar makine yaşam döngüsünün tüm yönlerini basitleştirir
- 1.600 Hz hız bant genişliği olağanüstü müdahale sağlar
- Lexium 32, çıkarılabilir, renk kodlu konnektörlerle hızlı kurulum ve bakım için bir dizi özellik sunar
Teknik Özellikler
Ana15
| Ürün Serisi | Lexium 32 |
|---|---|
| Ürün Grubu | LXM32M |
| Ürün Ya Da Bileşen Tipi | Hareket servo sürücü |
| Sürücü Biçimi | Kitap |
| Fazların Ağ Sayısı | Trifaze |
| [Us] Nominal Besleme Gerilimi | 200...240 V % - 15...10; 380...480 V % - 15...10 |
| Besleme Gerilimi Limitleri | 170…264 V; 323…528 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| EMC Filtresi | Entegre |
| Sürekli Çıkış Akımı | 3 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 12 A -de 208 V için 5 s; 12 A -de 480 V için 5 s |
| Maksimum Sürekli Güç | 800 W -de 208 V; 1600 W -de 400 V; 1600 W -de 480 V |
| Nominal Güç | 0,7 kW -de 208 V 8 kHz; 0,9 kW -de 400 V 8 kHz; 0,9 kW -de 480 V 8 kHz |
| Hat Akımı | 3,1 A, THDI 79 % -de 208 V, harici hat bobini ile 'in2 mH; 3,4 A, THDI 90 % -de 400 V, harici hat bobini ile 'in2 mH; 2,9 A, THDI 98 % -de 480 V, harici hat bobini ile 'in2 mH; 3,6 A, THDI 136 % -de 208 V, hat bobini olmadan; 2,9 A, THDI 177 % -de 400 V, hat bobini olmadan; 2,4 A, THDI 182 % -de 480 V, hat bobini olmadan |
Tamamlayıcı35
| Anahtarlama Frekansı | 8 kHz |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Maksimum Kaçak Akımı | 30 mA |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablonun Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8); Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1); Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (U/T1, V/T2, W/T3) |
| Sıkma Torku | CN8: 0,5 N.m; CN1: 0,7 N.m; U/T1, V/T2, W/T3: 0,7 N.m |
| Dijital Giriş Sayısı | 2 yakalama ayrık giriş(ler); 2 güvenlik ayrık giriş(ler); 4 lojik ayrık giriş(ler) |
| Dijital Giriş Tipi | Yakalama (CAP terminaller); Lojik (DI terminaller); Güvenlik (STO_A grubu, STO_B grubu terminaller) |
| Örnekleme Süresi | DI: 0,25 ms gizli; 0,25 ms |
| Dijital Giriş Gerilimi | 24 V DC için yakalama; 24 V DC için lojik; 24 V DC için güvenlik |
| Dijital Giriş Lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1; Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1; Pozitif veya negatif (DI) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 3 |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu; 2 µs için CAP; 0,25 µs...1,5 ms için DI |
| Frenleme Akımı | 50 mA |
| Çıkışta Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Kontrol Sinyali Tipi | Servo motor enkoder geri beslemesi; Darbeli çıkış (PTO) RS422 <500 kHz <100 m; Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m; Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m; Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| Koruma Tipi | Ters polariteye karşı: giriş sinyali; Kısa devrelere karşı: çıkış sinyali |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma), entegre; SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile; SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile; SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile; SOS (güvenli çalışma durdurma), ayrılmış eSM güvenlik kartı ile |
| Güvenlik Seviyesi | SIL 3 'e uygunEN/IEC 61508; PL = e 'e uygunISO 13849-1 |
| Haberleşme Arayüzü | Modbus TCP, ayrılmış haberleşme kartlı; CANopen, ayrılmış haberleşme kartlı; CANmotion, ayrılmış haberleşme kartlı; Ethernet/IP, ayrılmış haberleşme kartlı; EtherCAT, ayrılmış haberleşme kartlı; Profibus, ayrılmış haberleşme kartlı; Profinet, ayrılmış haberleşme kartlı; Analog I/O, ayrılmış haberleşme kartlı; Digital I/O, entegre |
| Durum LED'i | 1 LED (kırmızı) servo sürücü gerilimi |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Uyumluluğu | Servo motor BMH (70 mm, 1 motor yigini); Servo motor BMH (70 mm, 2 motor yigini); Servo motor BMH (100 mm, 1 motor yigini); Servo motor BSH (70 mm, 1 motor yigini); Servo motor BSH (70 mm, 2 motor yigini); Servo motor BMH (70 mm, 3 motor yigini); Servo motor BSH (55 mm, 3 motor yigini); Servo motor BSH (70 mm, 3 motor yigini); Servo motor BSH (100 mm, 1 motor yigini) |
| Genişlik | 68 mm |
| Yükseklik | 270 mm |
| Derinlik | 237 mm |
| Ürün Ağırlığı | 1,9 kg |
Ortam13
| Elektromanyetik Uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011; Iletimli EMC, sınıf A grup 2 'e uygunEN 55011; Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3; Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3; Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3; Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2; Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3; 1 |
|---|---|
| Standartlar | EN/IEC 61800-5-1; EN/IEC 61800-3 |
| Ürün Sertifikaları | TÜV; CSA; UL |
| IP Koruma Derecesi | IP20 conforming to EN/IEC 60529; IP20 conforming to EN/IEC 61800-5-1 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Çevresel Özellik | Sınıf 3C1 conforming to IEC 60721-3-3 |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Depolama Ortam Koşulları | -25…70 °C |
| Soğutmanın Tipi | Entegre fan |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000...3000 m koşullarla |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 10,500 cm |
| Package 1 Width | 27,500 cm |
| Package 1 Length | 33,000 cm |
| Paket Ağırlığı (Lbs) | 2,410 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 2 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,551 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 16 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 58,268 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
