Schneider

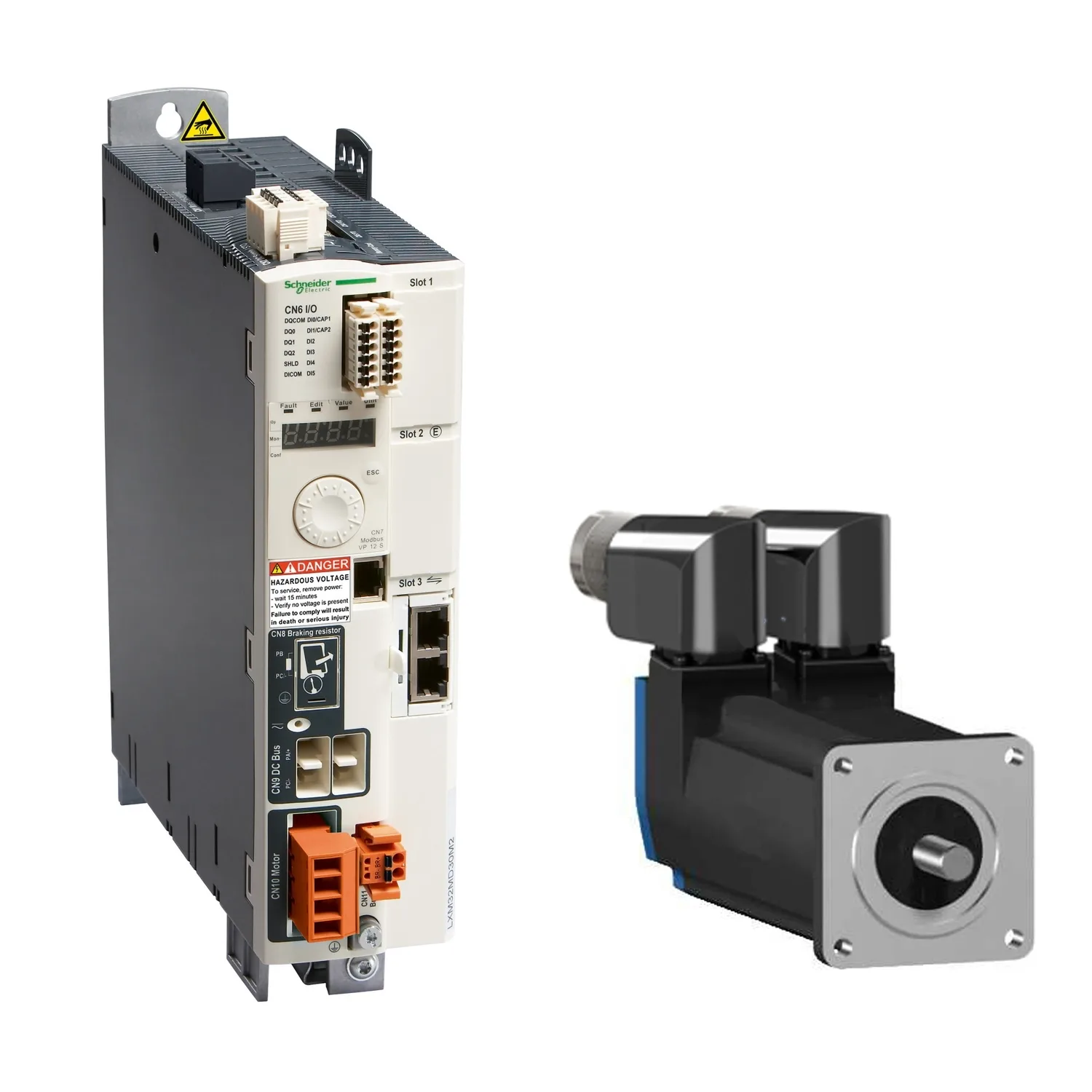

LXM32SU90M2 - Lexium 32 Sercos Servo Drive 9A 1ph 220V
Schneider LXM32SU90M2, Lexium 32 Sercos Servo Drive 9A 1ph 220V. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LXM32SU90M2
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.446,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Lexium 32
- Ürün Grubu
- LXM32S
- Ürün Ya Da Bileşen Tipi
- Hareket servo sürücü
- Sürücü Biçimi
- Kitap
Ürün Açıklaması
- 2 sabit ayrık giriş ve 3 ayrı çıkış sunar
- Bu hareketli servo sürücü anma besleme voltajı 100V ila 120V, 200V ila 240V, sürekli çıkış akımı 3A / 8kHz ve sürekli güç 300W / 115V
- Modbus için RJ45 konnektör (CN7 etiketli) ile donatılmıştır
- Güç ve kontrol arasında elektriksel izolasyon sağlar
- Modbus ve SERCOS III bağlantı arayüzü sağlar
- IP20 dereceli bir üründür
- Ebatları 68mm (genişlik) x 237mm (derinlik) x 270mm (Yükseklik)
- Ağırlığı 1.8kg
- Bu ürün CSA tarafından onaylanmıştır
- EN/IEC 61800-3 Standartlarını karşılar
- Bu ürün servo motor BSH ile uyumludur (70mm, 1 motor grubu)
- Lexium 32 servo sürücü serisi, 0.15kW ile 11kW arasında güç değerlerine sahip dört servo sürücü modelini ve BMH ve BSH serisi servo motor serilerini içerir.
Başlıca Özellikler
- Lexium 32 serisi, doğru güç, performans ve işlevsellik için sürücü ve motor kombinasyonları sağlar
- Üç adet kitap boyutunda servo sürücü modeli ve iki servo motor ailesi artı çok çeşitli akıllı seçenekler
- Lexium 32, mühendislikten bakıma kadar makine yaşam döngüsünün tüm yönlerini basitleştirir
- 1.600 Hz hız bant genişliği olağanüstü müdahale sağlar
- Lexium 32, çıkarılabilir, renk kodlu konnektörlerle hızlı kurulum ve bakım için bir dizi özellik sunar
Teknik Özellikler
Ana15
| Ürün Serisi | Lexium 32 |
|---|---|
| Ürün Grubu | LXM32S |
| Ürün Ya Da Bileşen Tipi | Hareket servo sürücü |
| Sürücü Biçimi | Kitap |
| Fazların Ağ Sayısı | Monofaze |
| [Us] Nominal Besleme Gerilimi | 100...120 V % - 15...10; 200...240 V % - 15...10 |
| Besleme Gerilimi Limitleri | 85…132 V; 170…264 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| EMC Filtresi | Entegre |
| Sürekli Çıkış Akımı | 3 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 6 A -de 115 V için 5 s; 9 A -de 230 V için 5 s |
| Maksimum Sürekli Güç | 400 W -de 115 V; 900 W -de 230 V |
| Nominal Güç | 0,3 kW -de 115 V 8 kHz; 0,5 kW -de 230 V 8 kHz |
| Hat Akımı | 5,2 A, THDI 90 % -de 115 V, harici hat bobini ile 'in2 mH; 6,3 A, THDI 107 % -de 230 V, harici hat bobini ile 'in2 mH; 5,4 A, THDI 159 % -de 115 V, hat bobini olmadan; 4,5 A, THDI 166 % -de 230 V, hat bobini olmadan |
Tamamlayıcı33
| Anahtarlama Frekansı | 8 kHz |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Maksimum Kaçak Akımı | 30 mA |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablonun Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) |
| Sıkma Torku | CN8: 0,5 N.m |
| Dijital Giriş Sayısı | 2 yakalama ayrık giriş(ler) |
| Dijital Giriş Tipi | Yakalama (CAP terminaller) |
| Örnekleme Süresi | 0,25 ms |
| Dijital Giriş Gerilimi | 24 V DC için yakalama |
| Dijital Giriş Lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 3 |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu |
| Frenleme Akımı | 50 mA |
| Çıkışta Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma), entegre |
| Güvenlik Seviyesi | SIL 3 'e uygunEN/IEC 61508 |
| Haberleşme Arayüzü | SERCOS III, entegre |
| Durum LED'i | 1 LED (kırmızı) servo sürücü gerilimi |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Uyumluluğu | Servo motor BMH (70 mm, 1 motor yigini) |
| Genişlik | 68 mm |
| Yükseklik | 270 mm |
| Derinlik | 237 mm |
| Ürün Ağırlığı | 1,8 kg |
Ortam13
| Elektromanyetik Uyumluluk | Iletimli EMC 'e uygunEN 55011 sınıf A grup 1 |
|---|---|
| Standartlar | EN/IEC 61800-3 |
| Ürün Sertifikaları | CSA |
| IP Koruma Derecesi | IP20 conforming to EN/IEC 60529 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Çevresel Özellik | Sınıf 3C1 conforming to IEC 60721-3-3 |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Depolama Ortam Koşulları | -25…70 °C |
| Soğutmanın Tipi | Doğal konveksiyon |
| Çalışma Yüksekliği | <= 1000 m olmadan |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 10,6 cm |
| Package 1 Width | 27,5 cm |
| Package 1 Length | 33 cm |
| Paket Ağırlığı (Lbs) | 2,37 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 2 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 5,529 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 16 |
| Package 3 Height | 80 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 52,124 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
