Schneider

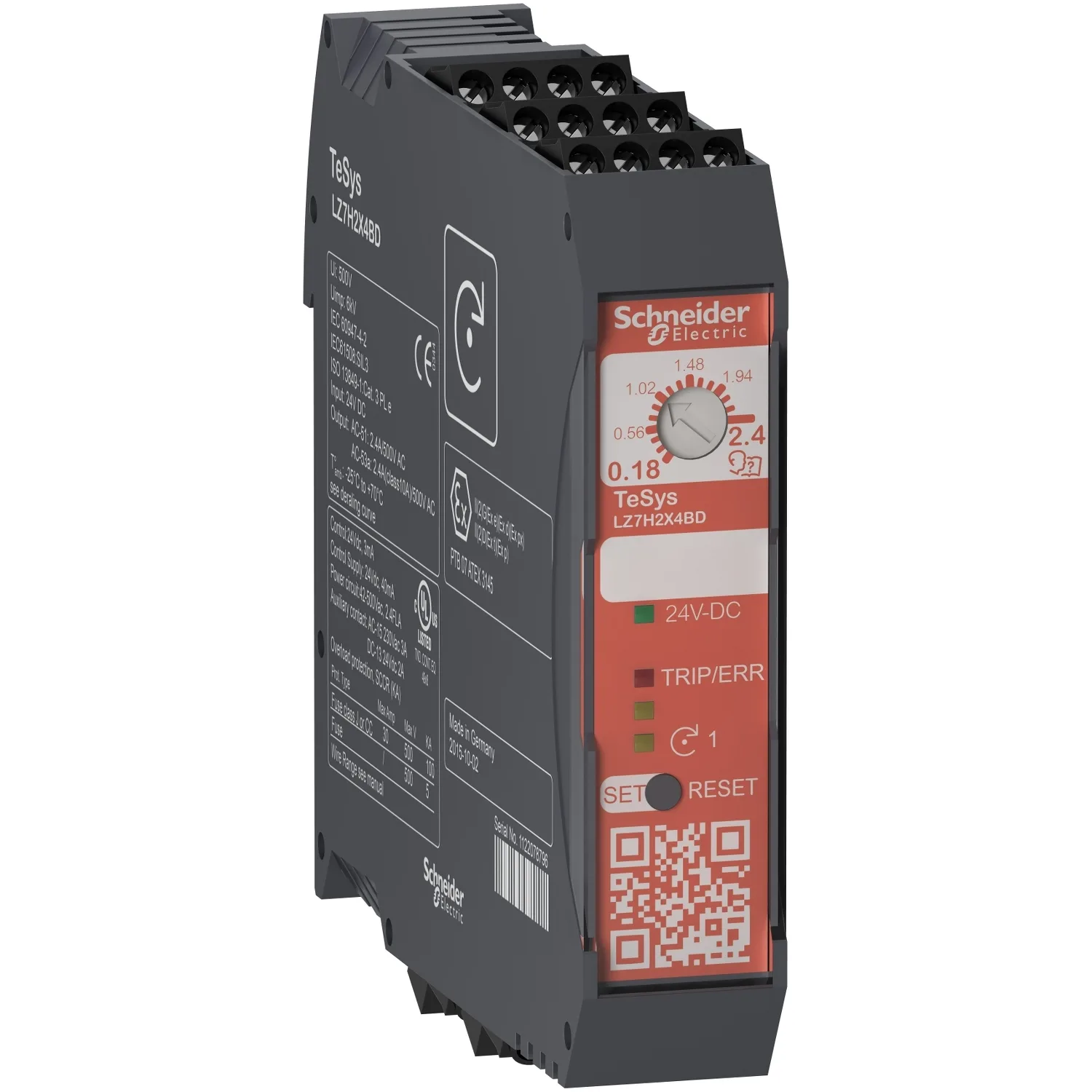

LZ7H2X4BD - TeSys H Direkt Yolverici 0.75kW 24VDC Safe-Torque-Off
Schneider LZ7H2X4BD, TeSys H Direkt Yolverici 0.75kW 24VDC Safe-Torque-Off. Kategori: TeSys Hybrid. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LZ7H2X4BD
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:423,15 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys Hibrit
- Ürün Grubu
- LZ7H
- Ürün Ya Da Bileşen Tipi
- Ultra kompakt yolverici
Ürün Açıklaması
- Tek dönüş yönü kontrolü, 0.18-2.4A ayarlanabilir motor akımı, otomatik/manuel/uzaktan sıfırlamalı sınıf 10A termal aşırı yük koruması, faz kaybı ve faz dengesizlik koruması, durma ve sıkışma motor koruması sağlar
- 24V DC ile beslenmek üzere, AÇIK/KAPALI motor çalışması ve termik açmadan sonra uzaktan sıfırlama için lojik girişler, arıza göstergesi için 1C/O kontak rölesi, açma ve motor çalışması göstergesi için ön yüzde LED durumu sağlar
- IEC61508-1'e göre SIL3 seviyesine ve ISO13849-1'e göre PLe seviyesine sahip entegre Güvenli Tork Kapatma (STO) işleviyle, güvenlik zinciri uygulamalarına entegre edilebilir
- DIN rayına montaj, kontrol ve güç için vidalı terminaller, -25 ila 70°C arasındaki ortam sıcaklıklarında değer kaybı olmadan kullanılabilir
- Multi standart sertifikalı (IEC, UL, CCC), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- IEC61508-1'e göre SIL3 seviyesi ile Entegre Güvenli Tork Kapatma (STO) işlevi
- Açma ve motorun çalıştığının gösterilmesi için ön yüzdeki LED durumu
- Uzun elektrik ömrü, onu güvenilir kılan 30 milyon AC53a elektrik çevrimi gerçekleştirebilir
- Tüm kontrol kabinleri için uygun hale getiren %75'e kadar alan azaltma
- Tek bir ince gövdede entegre işlevlere sahip olarak kurulum süresinde %60 azalma
Teknik Özellikler
Ana15
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys Hibrit |
| Ürün Grubu | LZ7H |
| Ürün Ya Da Bileşen Tipi | Ultra kompakt yolverici |
| Motor Yolverici Tipi | Doğrudan hat |
| Kutup Tanımı | 3P |
| [Ue] Nominal Çalışma Voltajı | 500 V AC |
| [Ie] Nominal Çalışma Akımı | 2,4 A -de 500 V AC-51; 2,4 A -de 500 V AC-53A; 2,4 A -de 500 V AC-51 yan yana montaj; 2,4 A -de 500 V AC-53A yan yana montaj |
| Termik Koruma Ayar Aralığı | 0,18…2,4 A |
| Motor Gücü KW | 0,37 kW -de 220 V AC 0,65; 0,37 kW -de 230 V AC 0,65; 0,75 kW -de 380 V AC 0,65; 0,75 kW -de 400 V AC 0,65; 0,75 kW -de 415 V AC 0,65; 0,75 kW -de 440 V AC 0,65; 1,1 kW -de 500 V AC 0,65 |
| Motor Gücü Hp | 0,5 hp -de 200 V AC; 0,5 hp -de 230 V AC; 1 hp -de 460 V AC |
| [Uc] Control Circuit Voltage | 24 V DC |
| Güvenlik Seviyesi | SIL 3 'e uygunIEC 61508-1 stop function; PL = e 'e uygunISO 13849-1 stop function; SIL 2 'e uygunIEC 61508-1 motor protection |
| Güvenlik Güvenilirlik Verisi | MTTFd = 517 years stop function; SFF = 99 % stop function; SFF = 99 % motor protection; MTTFd = 447 years motor protection; PFHd = 2.40E-9 1/h stop function |
| Asiri Yük Açma Sinifi | Sınıf 10A 'e uygunIEC 60947-4-2 |
Tamamlayıcı19
| Yardımcı Kontak Düzenleme | 1 K/A hata sinyalleme |
|---|---|
| Kontrol Devresi Gerilim Limitleri | 19.2...30 V DC |
| Akım Tüketimi | <= 40 mA -de 24 V DC |
| Sıfırlama | Manuel; Elektrikli sıfırlama |
| Electrical Durability | 30 Mcycles |
| Maksimum Çalışma Hızı | 120 cyc/mn AC-51 50 %; 6 cyc/mn AC-53A 50 % |
| Montaj Tipi | Klipsle |
| Montaj Desteği | DIN rayı |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo 0,2…2,5 mm² - kablo sertligi: sert; Vida kelepçesi terminalleri 1 kablo 0,25…2,5 mm² - kablo sertligi: esnek - Kablo uçlu; Vida kelepçesi terminalleri 1 kablo 0,2…2,5 mm² - kablo sertligi: esnek - kablo uçsuz |
| Sıkma Torku | 0,5…0,6 N.m düz Ø 2,5 mm screwdriver 3 mm |
| Renk Kodu | CE; CULus; Bölge 1 ve 21'de motor koruması için ATEX ile ilişkili aygıt |
| Standartlar | IEC 60947-4-2; UL 60947-4-1 |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Kirletme Derecesi | 2 |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Ürün Ağırlığı | 212 g |
Ortam4
| IP Koruma Derecesi | IP20 |
|---|---|
| Koruyucu Bakım | TC |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C değer kaybı olmadan |
| Depolama Ortam Koşulları | -40…80 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,6 cm |
| Package 1 Width | 11,7 cm |
| Package 1 Length | 12,0 cm |
| Paket Ağırlığı (Lbs) | 254,0 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 2,711 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
