Schneider

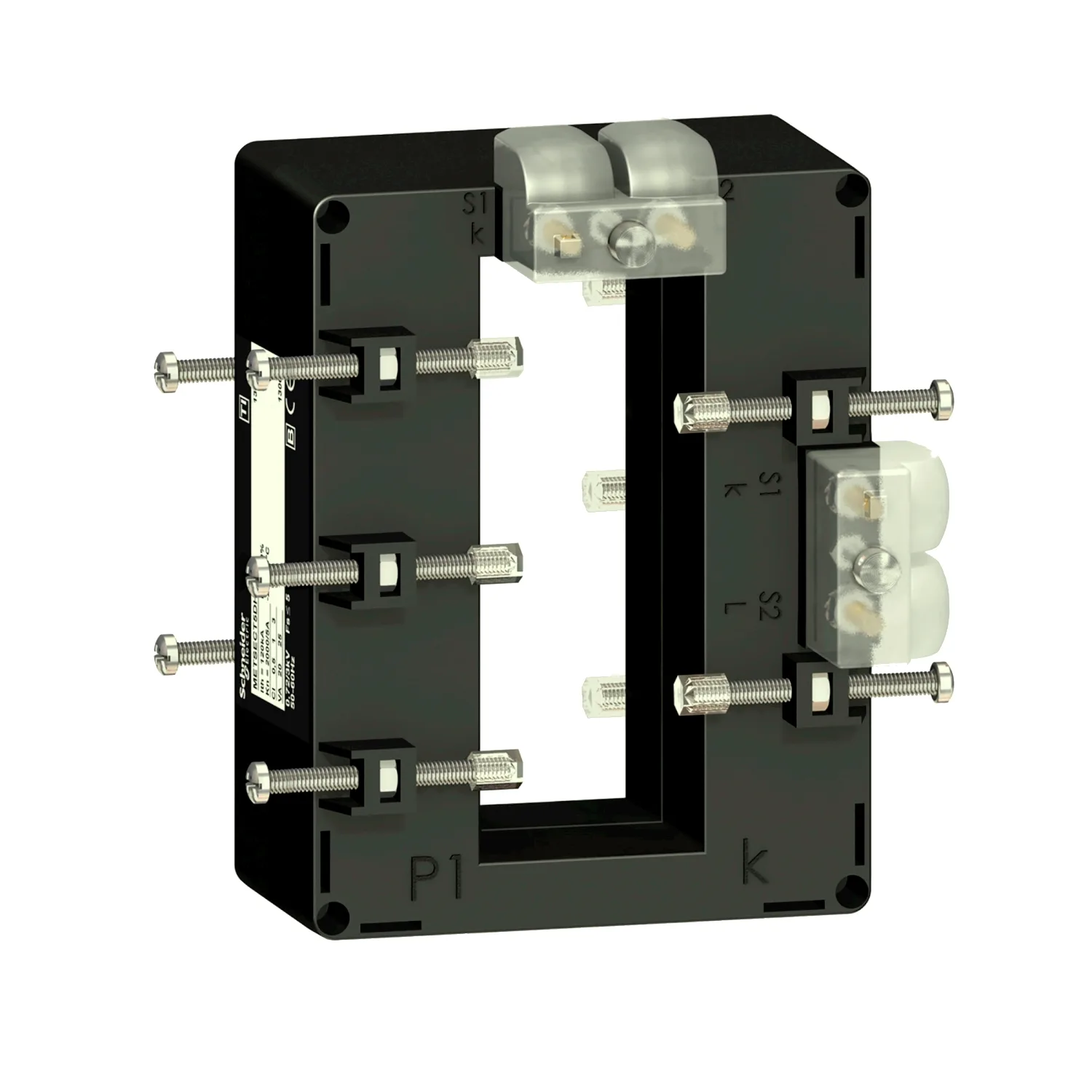

METSECT5DH125 - Akım Trafosu - DH tip, 38x102, 1250 A
Schneider METSECT5DH125, Akım Trafosu - DH tip, 38x102, 1250 A. Kategori: PowerLogic™ Current Transformers. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:METSECT5DH125
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:118,60 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- PowerLogic
- Ürün Ya Da Bileşen Tipi
- Akım transformatörü
- Ürün Adı
- CT
- İkincil Akım
- 5 A
Ürün Açıklaması
- Single çıkışlı uyumlu bar: 102 mm x 38 mm
- Yük ve doğruluk sınıfı aşağıdaki gibidir: sınıf 0.5 maksimum güç: 12 VA, sınıf 1 maksimum güç: 15 VA.
Başlıca Özellikler
- Çeşitli uygulamalar için katı çekirdekli IEC akım trafoları
- farklı boyutlarda kondüktörler için uygun kompakt boyut
- Sert çevre koşulları için tropik derecelendirme
- Doğruluk sınıfı, derecelendirilmiş doğruluktan daha iyi olduğu için iyi uyarlanmış CT
- farklı montaj profili için çoklu ikincil terminal seçenekleri
Teknik Özellikler
Ana6
| Seri | PowerLogic |
|---|---|
| Ürün Ya Da Bileşen Tipi | Akım transformatörü |
| Ürün Adı | CT |
| İkincil Akım | 5 A |
| Doğruluk Sınıfı | Sınıf 0.5 -de 12 VA; Sınıf 1 -de 15 VA |
| Nominal Akım (Ir) | 1250 A |
Tamamlayıcı16
| Akım Transformatörü Tipi | Busbar için tropik; Solid core |
|---|---|
| Akım Transformatörü Oranı | 1250/5 |
| [Ith] Klasik Açık Hava Termik Akımı | 60 kA |
| Dinamik Dayanım Akımı | 2,5 Ith |
| Maksimum Besleme Akımı | 5 |
| [Ue] Nominal Çalışma Voltajı | < 720 V AC 50/60 Hz |
| Montaj Tipi | Yalıtımlı kilitleme vidası |
| Montaj Desteği | Busbar |
| Genişlik | Dış: 98 mm; Dahili: 40 mm |
| Yükseklik | Dış: 129 mm; Dahili: 103 mm |
| Derinlik | Frame : 40 mm; Toplam : 75 mm |
| Ürün Ağırlığı | 0,548 kg |
| [Uimp] Nominal Darbe Dayanım Voltajı | 3 kV |
| Elektrik Yalıtım Sınıfı | Sınıf B |
| Çubuk Açıklığı | 102 x 38 |
| Sızdırmazlık | Ile |
Ortam5
| Standartlar | VDE 0414; IEC 61869-2 |
|---|---|
| Ürün Sertifikaları | CE |
| IP Koruma Derecesi | IP20 |
| Bağıl Nem | 0…95 % |
| Nominal Çalışma Ortam Sıcaklığı | -25…50 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 10,6 cm |
| Package 1 Width | 10,3 cm |
| Package 1 Length | 13,8 cm |
| Paket Ağırlığı (Lbs) | 553,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 7,123 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
