Schneider

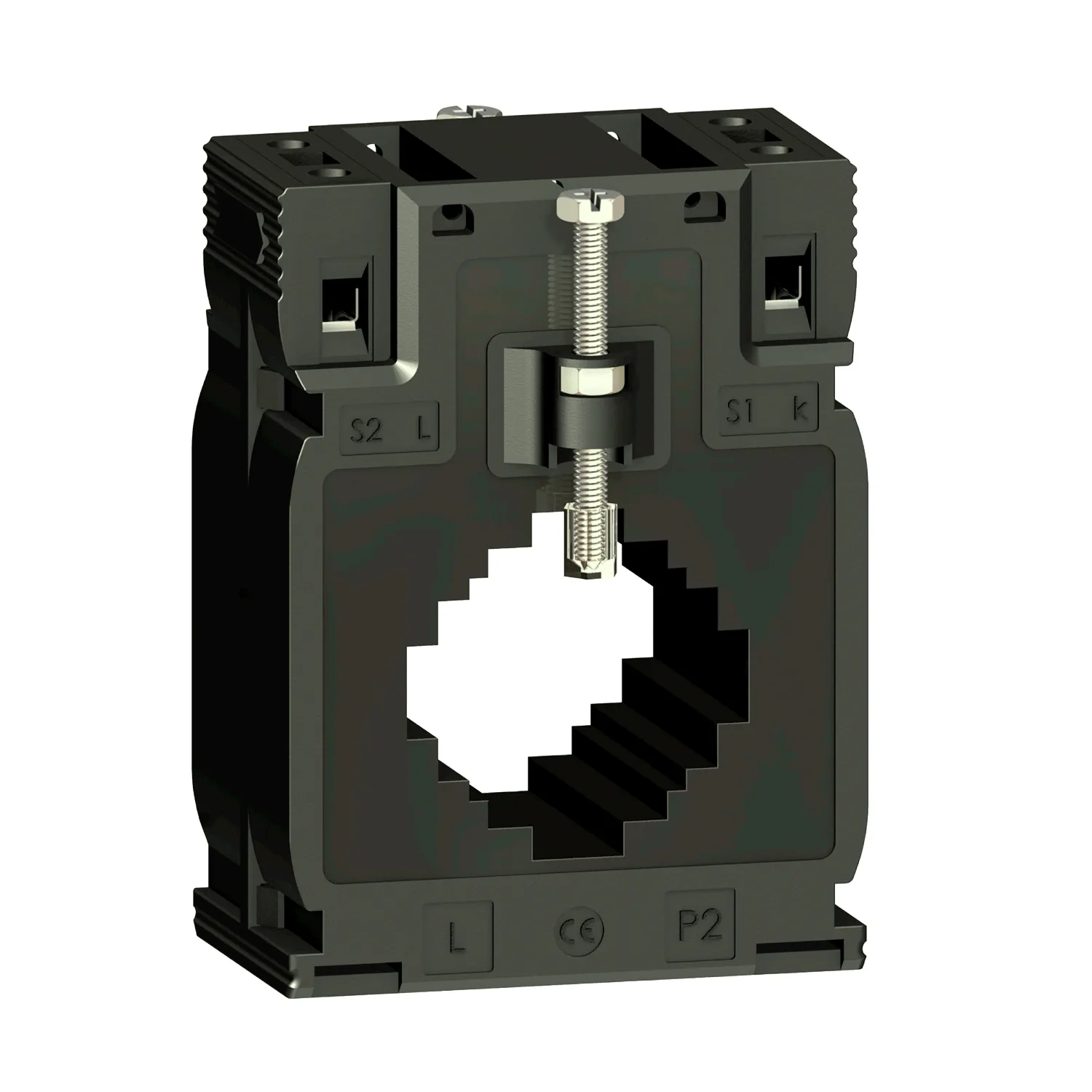

METSECT5MC080 - Akım Trafosu - MC tip, 32mm 800 A
Schneider METSECT5MC080, Akım Trafosu - MC tip, 32mm 800 A. Kategori: PowerLogic™ Current Transformers. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:METSECT5MC080
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:55,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- PowerLogic
- Ürün Ya Da Bileşen Tipi
- Akım transformatörü
- Ürün Adı
- CT
- İkincil Akım
- 5 A
Ürün Açıklaması
- üçlü çıkış ile uyumlu olduğu bar: 40.5 mm x 10.5 mm veya 32.5 mm x 20.5 mm veya 25.5 mm x 25.5 mm
- Yük ve doğruluk sınıfı aşağıdaki gibidir: sınıf 0.5 maksimum güç: 10 VA, sınıf 1 maksimum güç: 12 VA.
Başlıca Özellikler
- Çeşitli uygulamalar için katı çekirdekli IEC akım trafoları
- farklı boyutlarda kondüktörler için uygun kompakt boyut
- Sert çevre koşulları için tropik derecelendirme
- Doğruluk sınıfı, derecelendirilmiş doğruluktan daha iyi olduğu için iyi uyarlanmış CT
- farklı montaj profili için çoklu ikincil terminal seçenekleri
Teknik Özellikler
Ana6
| Seri | PowerLogic |
|---|---|
| Ürün Ya Da Bileşen Tipi | Akım transformatörü |
| Ürün Adı | CT |
| İkincil Akım | 5 A |
| Doğruluk Sınıfı | Sınıf 0.5 -de 10 VA; Sınıf 1 -de 12 VA |
| Nominal Akım (Ir) | 800 A |
Tamamlayıcı19
| Akım Transformatörü Tipi | Busbar ve kablo için tropik; Solid core |
|---|---|
| Akım Transformatörü Oranı | 800/5 |
| [Ith] Klasik Açık Hava Termik Akımı | 48 kA |
| Dinamik Dayanım Akımı | 2,5 Ith |
| Maksimum Besleme Akımı | 5 |
| [Ue] Nominal Çalışma Voltajı | < 720 V AC 50/60 Hz |
| [Ui] Nominal Yalıtım Voltajı | 3 kV 50 Hz 1 dakika için |
| Montaj Tipi | Vidalarla; Yalıtımlı kilitleme vidası; Takılabilir |
| Montaj Desteği | Busbar; Montaj plakası; DIN rayı |
| Genişlik | Dış: 70 mm; Dahili: 41 mm |
| Yükseklik | Dış: 95 mm; Dahili: 41 mm |
| Derinlik | Frame : 45 mm; Toplam : 65 mm |
| Çap | 32 mm |
| Ürün Ağırlığı | 0,499 kg |
| [Uimp] Nominal Darbe Dayanım Voltajı | 3 kV |
| Elektrik Yalıtım Sınıfı | Sınıf B |
| Kablo Dış Çapı | 32 mm |
| Çubuk Açıklığı | 40,5 x 10,5; 32,5 x 20,5; 25,5 x 25,5 |
| Sızdırmazlık | Yok |
Ortam5
| Standartlar | VDE 0414; IEC 61869-2 |
|---|---|
| Ürün Sertifikaları | CE |
| IP Koruma Derecesi | IP20 |
| Bağıl Nem | 0…95 % |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,200 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 11,200 cm |
| Paket Ağırlığı (Lbs) | 420,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 33 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 14,700 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
