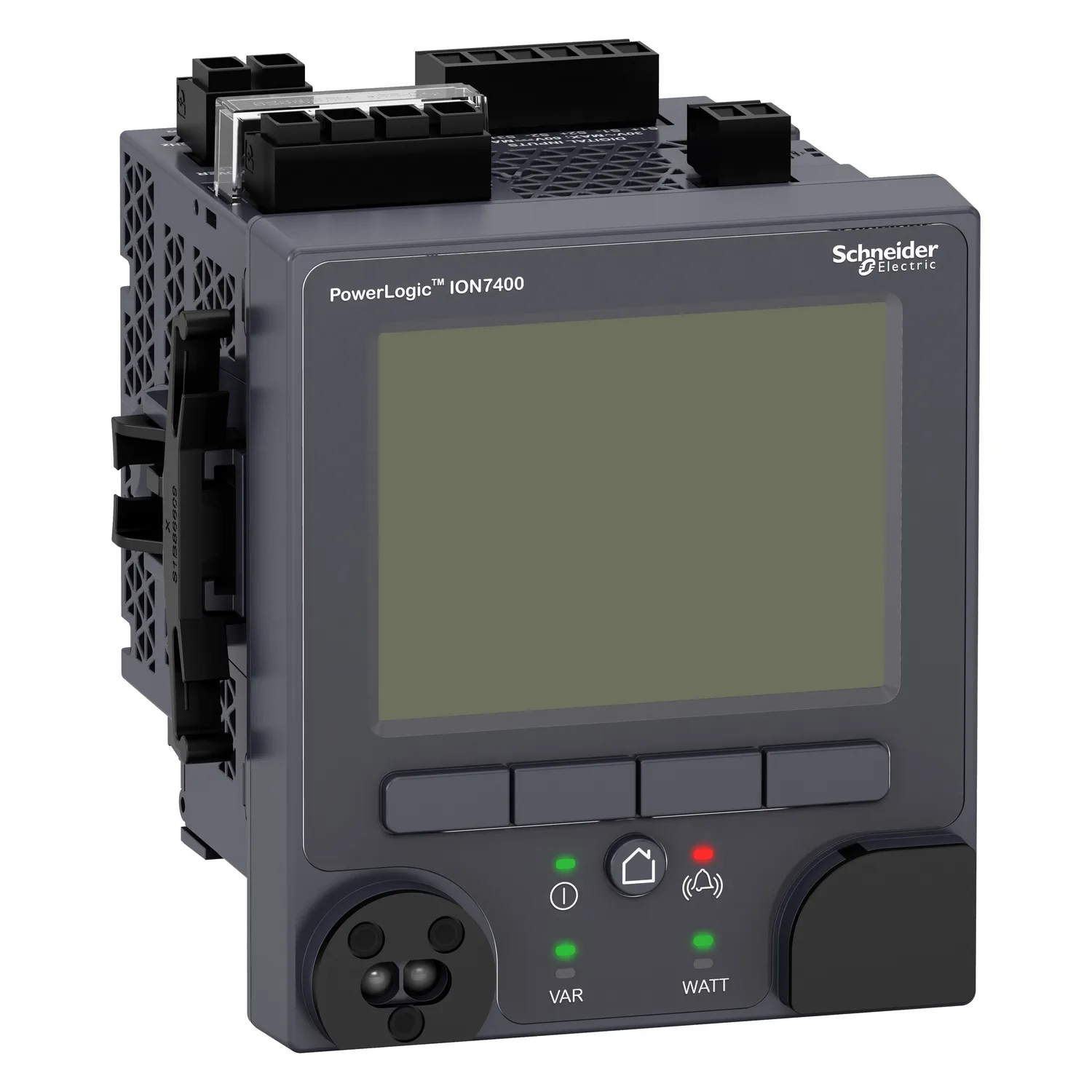

Name: METSEION7400 - ION7400 Class S Sertifikalı 98 x 112 x 78.5 mm
Brand: Schneider
SKU: METSEION7400

Schneider METSEION7400, ION7400 Class S Sertifikalı 98 x 112 x 78.5 mm. Kategori: PowerLogic™ ION7400 Power Quality Meters. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Seri: PowerLogic
Ürün Adı: PowerLogic ION7400
Ürün Ya Da Bileşen Tipi: Güç ölçer
Ürün Grubu: ION7400

← Kataloğa Geri Dön

Ürün Açıklaması

PowerLogic ION7400 şebeke besleme güç sayaçları, kompakt sayaçlarda genellikle bulunmayan yetenekleri bir araya getirir. Veri kaydıyla birlikte yüksek esneklik ve kullanılabilirlik sunarken, 3 fazlı enerji ve güç ölçümlerini de doğru bir şekilde yapmanızı sağlar. Veri analizi için Power Monitoring Expert yazılımını kullanır veya operasyon verilerini birden çok baplantı kanalı ve protokolü aracılığıyla SCADA sistemleriyle paylaşır Veri analizi için Power Monitoring Expert yazılımını kullanın veya operasyon verilerinizi birden fazla iletişim kanalı ve protokolü aracılığıyla SCADA sistemleriyle paylaşın. Siber güvenlik özellikleri arasında güvenli protokoller (HTTPS, SFTP), güvenlik durum kaydı, Syslog protokolü bulunur Enerji doğruluğu (IEC 62052-11, IEC 62052-22, IEC 62052-24) ve güç kalitesi (IEC 62586-2, IEC 61000-4-30 Sınıf S) açısından üçüncü taraf laboratuvarlar tarafından onaylanmıştır. Enerji doğruluğu (IEC 62052-11, IEC 62052-22, IEC 62052-24) ve güç kalitesi (IEC 62586-2, IEC 61000-4-30 Sınıf S) açısından üçüncü taraf laboratuvarlar tarafından onaylanmıştır. Siber güvenlik özellikleri arasında güvenli protokoller (HTTPS, SFTP), güvenlik olay kaydı, Syslog protokolü yer alır. Siber güvenlik özellikleri arasında güvenli protokoller (HTTPS, SFTP), güvenlik olay kaydı, Syslog protokolü yer alır. İletişim portlarını etkinleştirme/devre dışı bırakma yeteneği ve 16 adet kullanıcı tarafından yapılandırılabilir hesap. 50 veri kaydını, 50'den fazla kullanıcı tanımlı alarmı, dalga formu yakalamalarını ve 1/2 çevrim RMS kaydını desteklemek için 512 MB bellek. Depolama ayrıca özel web sayfaları, min/maks kayıtları, enerji eğilimleri ve kullanım süresi için de kullanılabilir. Zaman senkronizasyonunu kullanarak olayların zamanını +/-1ms olarak damgalama yeteneği. PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) ve ağ zaman ayarlama fonksiyonunu içeren zaman senkronizasyon yöntemi. 3 adet dijital giriş ve 1 adet dijital çıkış. I/O opsiyon modülleri 2 röle ve 6 dijital giriş veya 2 analog çıkış ve 4 analog giriş içerir. 90-415 VAC / 110-415 VDC geniş kontrol güç aralığı. -25 ile +70C arası çalışma ortamı; %5 ile %95 arası nem oranı; 3000 m'ye kadar rakım. Entegre ekranlı panel montajı (1/4 DIN).

Başlıca Özellikler

Enerji, elektrik şebekesi ve varlık yönetimi için zamanında, kritik bilgilere hızlı erişim
Daha ayrıntılı PQ uyumluluk raporu ve uzman düzeyinde güç kalitesi ve temel neden analizleri
Enerjinin nasıl tüketildiğini anlayarak enerji verimliliğini ve optimum maliyetleri garanti edin
Talep karşılama veya değişken tarife (TOU, RTP) programlarına katılım desteği
Yük çalışmaları ve altyapı genişletme planlaması gerçekleştirerek kapasite kullanımını en üst düzeye çıkarın

Teknik Özellikler

Ana5

Seri	PowerLogic
Ürün Adı	PowerLogic ION7400
Ürün Ya Da Bileşen Tipi	Güç ölçer
Ürün Grubu	ION7400
Model Type	Standart

Tamamlayıcı39

Güç Kalitesi Analizi	'e uygunEN 50160: 2010 şikayet raporu; 'e uygunIEEE 519: 2014 şikayet raporu; 'e uygunIEC 61000-4-30: S sınıfı güç kalitesi ölçümü; 63. harmoniğe kadar; harmonik bozulma; dalga biçimi yakalama; gerilim düşüşü ve artışı tespit etme; programlanabilirlik (mantıksal ve matematiksel fonksiyonlar); 'e uygunIEC 62586 güç kalitesi izleme; 'e uygunIEC 61000-4-15 kesinti yönünün tespiti; rapid voltage chang
Cihaz Uygulaması	Gelir faturası; WAGES ölçümü; Veri toplama; Güç izleme
Ölçümün Tipi	Akım; Gerilim; Frekans; Aktif ve reaktif güç toplam; Görünen güç toplam; Güç faktörü toplam; Aktif ve reaktif güç faz başına, rms; Görünen güç faz başına, rms; Güç faktörü faz başına, rms; Aktif ve reaktif enerji; Görünen enerji
Supply Voltage	90...415 V AC 45...65 Hz +/- 10 %; 110...415 V DC +/- 10 %
Şebeke Frekansı	50 Hz; 60 Hz
Nominal Akım (Ir)	10 A; 5 A; 1 A
Kutup Tanımı	1P + N; 3P; 3P + N
VA Cinsinden Güç Tüketimi	18 VA -de 415 V AC
Ekran Tipi	Renkli TFT LCD
Ekran Çözünürlüğü	320 x 240 pixels QVGA
Örnekleme Hızı	Döngü başına 256 örnek
Ölçüm Akımı	50…10000 mA
Analog Giriş Tipi	Gerilim (impedance 5 MOhm); Akım (impedance 0,3 mOhm)
Ölçüm Gerilimi	57…400 V AC 42...69 Hz faz ve nötr arasında; 100…690 V AC 42...69 Hz fazlar arasında
Frekans Ölçüm Aralığı	42…69 Hz
Girişlerin Sayısı	3 dijital 30 V AC; 3 dijital 60 V DC
Ölçüm Doğruluğu	Akım +/- %0,1; Gerilim +/- %0,1; Aktif enerji +/- %0,2
Doğruluk Sınıfı	Sınıf 0,2S aktif enerji 'e uygunIEC 62053-22; Sınıf 0.2 aktif enerji 'e uygunANSI C12.20; Sınıf 0.2 etkin güç 'e uygunIEC 61557-12; Sınıf 0.5S reaktif enerji 'e uygunIEC 62053-24; Sınıf 0.5 güç faktörü 'e uygunIEC 61557-12; Sınıf 0.2 gerilim 'e uygunIEC 61557-12; Sınıf 0.2 akım 'e uygunIEC 61557-12; Sınıf 0.2 frekans 'e uygunIEC 61557-12; Sınıf 0.2 aktif enerji 'e uygunIEC 61557-12
Çıkışların Sayısı	1 darbe
Görüntülenen Bilgiler	Gerilim; Akım; Frekans; Güç; Enerji tüketimi; Harmonik bozulma
Haberleşme Port Protokolü	Modbus RTU -de 115 kbaud - 2 telli; ION -de 115 kbaud - 2 telli; DNP3; IEC 61850; Modbus TCP/IP; Ethernet Modbus TCP/IP Zincir Bağlantı -de 10, 100 Mbit/sn; RSTP 801.1d 2004; Ansi C12.19; DLMS
Haberleşme Port Desteği	Ethernet; Vidalı terminal bloğu: RS485; Optical probe: fiber optik; Mini B USB: USB
Haberleşme Ağ Tipi	IPv6 (internet protokolü)
Veri Kaydı	Alarm kayıtları; Dalga biçimi günlükleri; Olay kayıtları dizisi; Olay kayıtları; Yükselme ve alçalma kayıtları; Veri kayıtları; Harmonik kayıtları; GPS senkronizasyon; Saat damgası; Trend oluşturma/tahmin oluşturma; Anlık değerlerin minimumu/maksimumu; 50 data recorders
Bellek Kapasitesi	512 MB
Web Hizmetleri	Özelleştirilebilir ana sayfa; FTP ile dosya yükleme/indirme; SFTP yoluyla dosya yükleme/indirme; Web sunucusu; E-posta ile alarm bildirimi; Yakalanan dalga formunun görüntülenmesi (FTP); Yakalanan dalga formunun görüntülenmesi (web); HTTPS sunucusu
Haberleşme Hizmeti	DHCP; RSTP desteği; NTP süre senkronizasyonu; SMTP e-posta bildirimi; PTP zaman senkronizasyonu
Siber Güvenlik	Syslog protokol desteği; Sağlam güvenlik günlükleri; İletişim bağlantı noktalarını etkinleştirme/devre dışı bırakma; Şifre koruması; Bağlantı noktası sertleştirme
Montaj Tipi	Sıva altı monte
Montaj Desteği	Gövde
Kurulumun Tipi	Iç mekan kurulumu
Kurulum Kategorisi	III
Safety Construction	III400…690 V conforming to IEC 61010-1:ed. 3; III400…690 V conforming to EN 61010-1:ed. 3; III347…600 V conforming to UL 61010-1:ed. 3; III347…600 V conforming to CSA C22.2 No 61010-1:ed. 3
Standartlar	IEC 62053-22; IEC 62052-11; IEC 62053-24; IEC 61557-12; IEC 61326-1; IEEE 1588; IEC 62586
Ürün Sertifikaları	CE; CULus; N998
Genişlik	98 mm
Derinlik	78,5 mm
Yükseklik	112 mm
Ürün Ağırlığı	706 g

Ortam6

Elektromanyetik Uyumluluk	Elektrostatik deşarj conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi conforming to IEC 61000-4-4; Kesinti bağışıklık testi conforming to IEC 61000-4-5; Iletimli RF kesintileri conforming to IEC 61000-4-6; Güç frekansındaki manyetik alan conforming to IEC 61000-4-8; Gerilim düşüş
IP Koruma Derecesi	IP54 ön: conforming to IEC 60529; IP30 gövde: conforming to IEC 60529
Bağıl Nem	5…95 %
Çalışma İçin Ortam Hava Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-40…85 °C
Çalışma Yüksekliği	3000 m

Paketleme üniteleri6

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	14,0 cm
Package 1 Width	14,0 cm
Package 1 Length	18,5 cm
Paket Ağırlığı (Lbs)	1,03 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
