Schneider

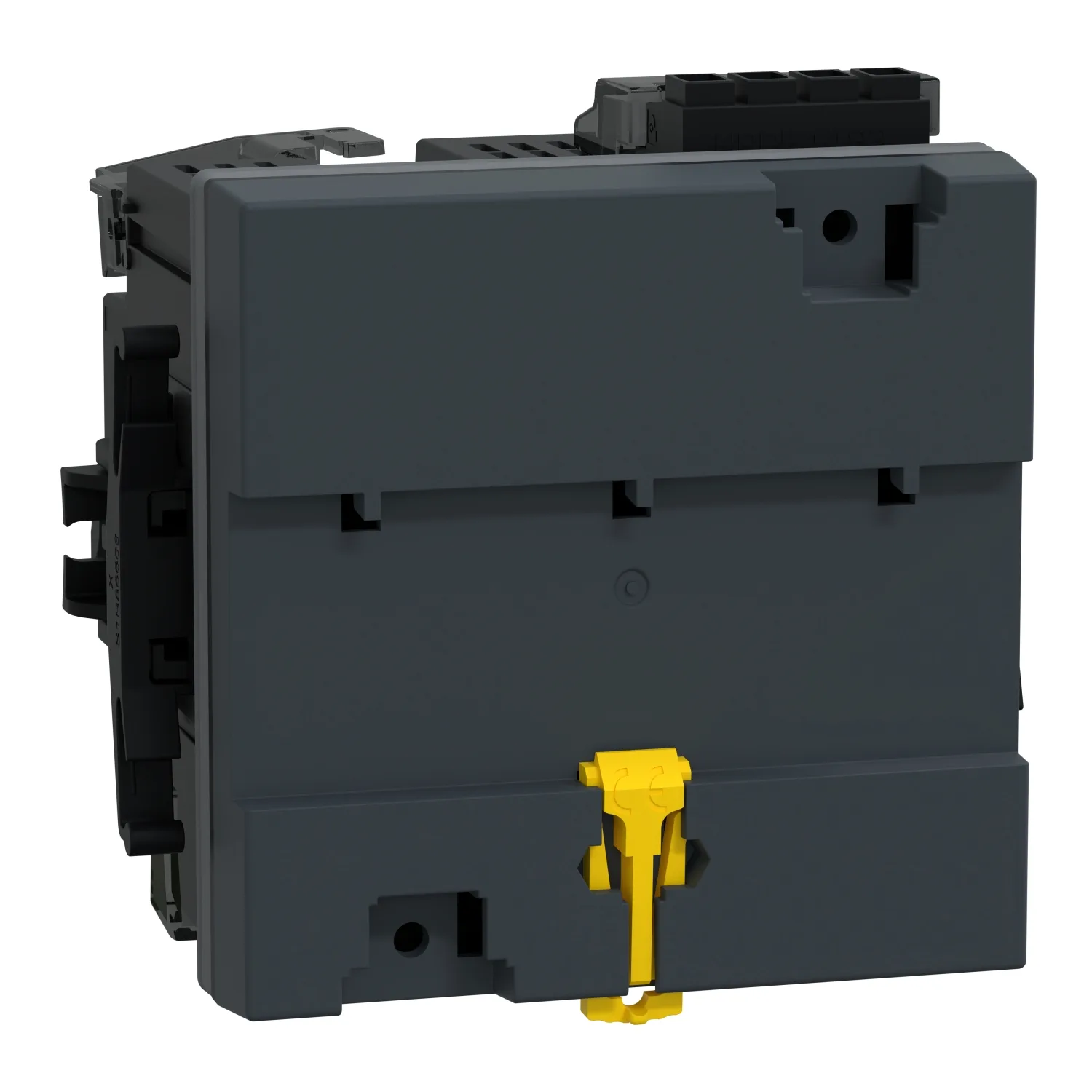

METSEPM5563 - PM5563, 0.2S, 63.harmonik, 4DI/2DO, Modbus SL, 2 ethernet, ekransız
Schneider METSEPM5563, PM5563, 0.2S, 63.harmonik, 4DI/2DO, Modbus SL, 2 ethernet, ekransız. Kategori: PowerLogic PM5000 serisi. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:METSEPM5563
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:807,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- PowerLogic
- Ürün Adı
- PowerLogic PM5000
- Ürün Ya Da Bileşen Tipi
- Güç ölçer
- Ürün Grubu
- PM5563
Ürün Açıklaması
- Sayaç Enerji, Aktif ve Reaktif Güç, Gerilim, Akım, Frekans, Güç Faktörü ve maksimum 63.Harmonik ölçecektir
- Yapılandırılabilir aralık ve süre ile 14 adede kadar seçilebilir parametre için 1,1 MegaByte bellek içerir
- Bu sayaç ayrıca nötr akımın doğrudan izlenmesi özelliğine de sahiptir
- Sayaç 50Hz veya 60Hz şebekede çalışır ve 100 ila 480 VAC ve 125 ila 250 VDC aralığında Besleme voltajını kabul eder
- Bu sayaç için hat anma akımı 1A veya 5A girişidir ve Single Fazlı ve Nötr, Üç Fazlı veya Üç Fazlı ve Nötr konfigürasyonlarını destekler
- Fazlar arasındaki ölçüm voltajı aralığı, 45 ila 65 Hz'de 20 ila 690 VAC'dir
- Faz ve Nötr arası ölçüm aralığı 45 - 65 Hz'de 20 - 400VAC'dir
- Bağlantı protokolü, RS485 port destekli Modbus RTU ve ASCII 2 telli artı Modbus TCP/IP, 10/100 Mbit/s tabanlı Ethernet/IP ve BACnet/IP, RJ45 port destekli papatya zincirli Ethernet'tir
- Entegre bağlantı özelliği, DNP 3.0 protokolünün desteklenmesine, yerleşik bir web server'ına ve Seriden Ethernet ağ geçidine erişime izin verir
- Sayacın ayrıca WAGES destekli dört dijital girişi ve iki dijital çıkışı vardır
- 52 yapılandırılabilir alarm vardır ve sekiz tarife programını destekler
Başlıca Özellikler
- Zengin özelliklere sahip güç ve enerji sayaçları
- ÜCRET izleme ve kontrol röleleri için dijital giriş ve çıkış
- Çeşitli uygulamalar için Modbus RS-485, TCP/ IP, Ethernet IP, BACnet protokolleri
- Class 0.2S hassasiyet doğruluğu ile enerji tasarrufu fırsatlarını belirleyin
- Güç Kalitesi yönetimi için 63. Hamronik ölçümü
Teknik Özellikler
Ana4
| Seri | PowerLogic |
|---|---|
| Ürün Adı | PowerLogic PM5000 |
| Ürün Ya Da Bileşen Tipi | Güç ölçer |
| Ürün Grubu | PM5563 |
Tamamlayıcı37
| Güç Kalitesi Analizi | 63. harmoniğe kadar |
|---|---|
| Ölçüm Tipi | Ölçülen nötr akım; Hesaplanan topraklama akımı |
| Cihaz Uygulaması | Güç izleme; WAGES ölçümü; Ağ geçidi; Çoklu tarife |
| Ölçümün Tipi | Akım; Gerilim; Frekans; Güç faktörü; Enerji; Aktif ve reaktif güç |
| [Us] Nominal Besleme Gerilimi | 100...300 V DC; 90...528 V AC 45...65 Hz |
| Şebeke Frekansı | 60 Hz; 50 Hz |
| Nominal Akım (Ir) | 5 A; 1 A |
| Type Of Network | 1P + N; 3P; 3P + N |
| VA Cinsinden Güç Tüketimi | 16 VA -de 480 V |
| Yerel Sinyalleme | 35 ms 120 V AC tipik; 129 ms 230 V AC tipik; 50 ms 125 V DC tipik |
| Ekran Tipi | Ekransız |
| Örnekleme Hızı | 128 örnek/döngü |
| Ölçüm Akımı | 50…10000 mA |
| Analog Giriş Tipi | Gerilim (impedance 5 MOhm); Akım (impedance <= 0.3 mOhm) |
| Ölçüm Gerilimi | 20…400 V AC 45...65 Hz faz ve nötr arasında; 20…828 V AC 45...65 Hz fazlar arasında |
| Frekans Ölçüm Aralığı | 45…65 Hz |
| Girişlerin Sayısı | 4 dijital |
| Ölçüm Doğruluğu | Görünen güç +/- %0,5; Frekans +/- %0,05; Aktif enerji +/- %0,2; Reaktif enerji +/- 1 %; Etkin güç +/- %0,2; Gerilim +/- %0,1; Güç faktörü +/- 0.005; Akım +/- 0.15 %; Reaktif güç +/- 1 % |
| Doğruluk Sınıfı | Sınıf 0,2S aktif enerji 'e uygunIEC 62053-22 |
| Çıkışların Sayısı | 2 dijital |
| Görüntülenen Bilgiler | Tarife (8) |
| Haberleşme Port Protokolü | Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V; JBUS; Modbus TCP/IP -de 10, 100 Mbit/sn, yalıtım 2500 V; Ethernet Modbus TCP/IP Zincir Bağlantı; BACnet IP; DNP3 over ethernet |
| Haberleşme Port Desteği | RS485; Ethernet |
| Haberleşme Ağ Geçidi | Ethernet/seri |
| Veri Kaydı | Bakım kayıtları; Olay kayıtları; Alarm kayıtları; Saat damgası; Veri kayıtları; Anlık değerlerin minimumu/maksimumu |
| Bellek Kapasitesi | 1,1 MB |
| Web Hizmetleri | E-posta ile alarm bildirimi; Ön tanımlı web sayfaları ile teşhis; Web sunucusu; Gerçek zamanlı veri görüntüleme |
| Ethernet Hizmeti | SNMP-Bilgilendirme; SNTP istemcisi |
| Bağlantılar - Terminaller | Gerilim devresi: vidalı terminal bloğu4; Kontrol devresi: vidalı terminal bloğu2; Current transformer: vidalı terminal bloğu6; RS485 bağlantı: vidalı terminal bloğu4; Dijital giriş: vidalı terminal bloğu8; Dijital çıkış: vidalı terminal bloğu4; Ethernet ağı: RJ45 konnektör2 |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| Standartlar | EN 50470-1; IEC 60529; IEC 62053-24; UL 61010-1; IEC 62053-22:2020; IEC 61557-12:2015; EN 50470-3; ANSI C12.20; IEC 62053-23:2020; IEC 62052-11:2020; IEC 62052-31:2015 |
| Ürün Sertifikaları | CE conforming to IEC 61010-1; CULus conforming to UL 61010-1; BTL |
| Genişlik | 96 mm |
| Derinlik | 72 mm |
| Yükseklik | 96 mm |
| Ürün Ağırlığı | 450 g |
Ortam7
| Elektromanyetik Uyumluluk | Harmonik akım emisyonları için limitler sınıf A conforming to IEC 61000-3-2; Iletimli RF kesintileri seviye 3 conforming to IEC 61000-4-6; Güç frekansındaki manyetik alan seviye 4 conforming to IEC 61000-4-8; Iletimli ve yayılmalı emisyonlar sınıf B conforming to EN 55022; Gerilim değişiklikleri, dalgalanmaları ve titreşimlerinin sınırlandırılması conforming to IEC 61000-3-3; Elektrostatik deşarj |
|---|---|
| IP Koruma Derecesi | IP54 ekran: conforming to IEC 60529; IP30 arka: conforming to IEC 60529 |
| Bağıl Nem | 5…95 % -de 50 °C yoğuşmasız |
| Kirletme Derecesi | 2 |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma Yüksekliği | <= 3000 m |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,000 cm |
| Package 1 Width | 12,600 cm |
| Package 1 Length | 12,600 cm |
| Paket Ağırlığı (Lbs) | 547,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,150 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
