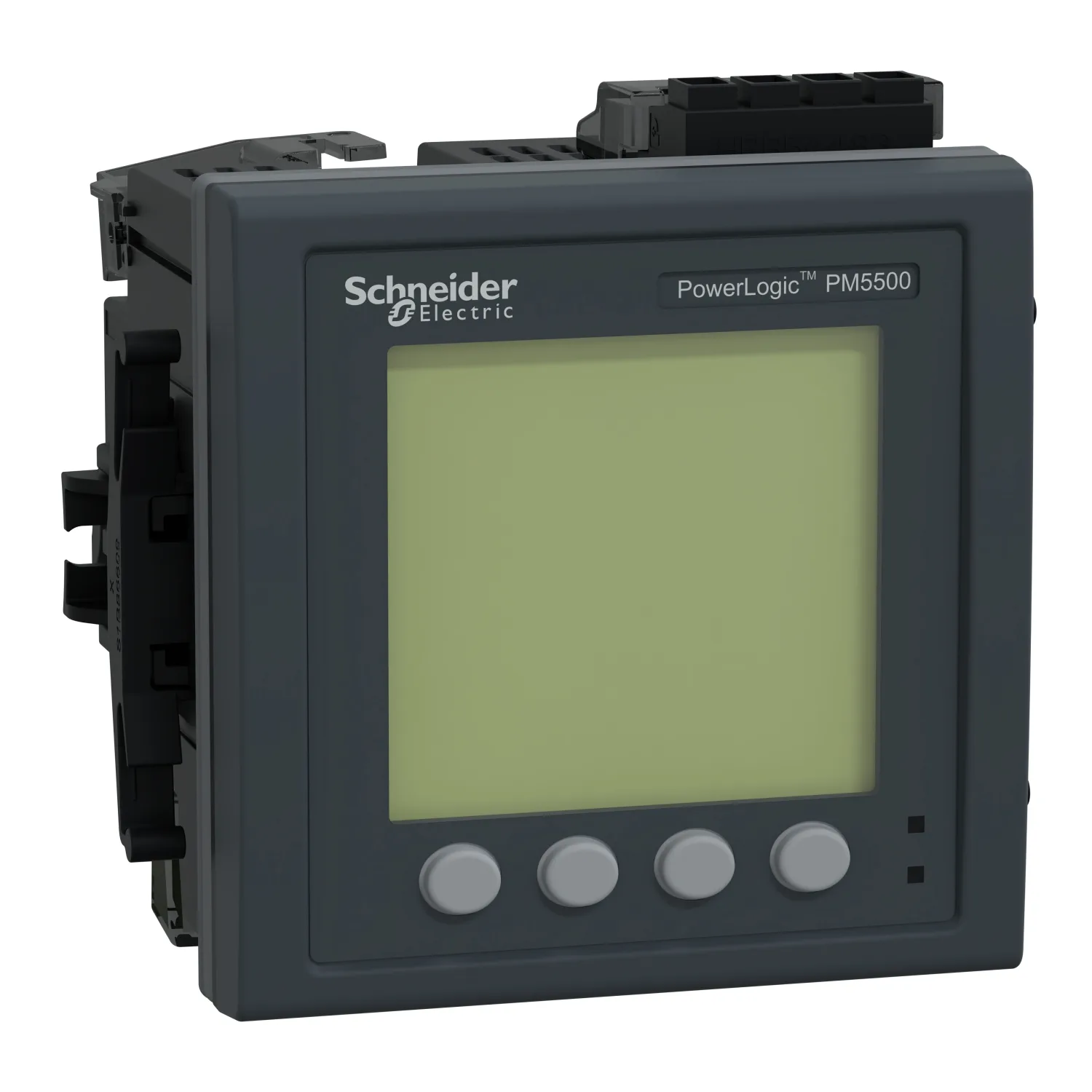

Name: METSEPM5580 - PM5580, 0.2S, 63.harmonik, 4DI/2DO, Modbus seri bağlantı, 2 ethernet, 24V DC
Brand: Schneider
SKU: METSEPM5580
Price: 948.00 EUR
Availability: BackOrder

Schneider METSEPM5580, PM5580, 0.2S, 63.harmonik, 4DI/2DO, Modbus seri bağlantı, 2 ethernet, 24V DC. Kategori: PowerLogic PM5000 serisi. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Seri: PowerLogic
Ürün Adı: PowerLogic PM5000
Ürün Ya Da Bileşen Tipi: Güç ölçer
Ürün Grubu: PM5580

← Kataloğa Geri Dön

Ürün Açıklaması

Sayaç Enerji, Aktif ve Reaktif Güç, Gerilim, Akım, Frekans, Güç Faktörü ve maksimum 63
Harmonik ölçer
Yapılandırılabilir aralık ve süre ile 14 adede kadar seçilebilir parametre için 1,1 MegaByte bellek içerir
Bu sayaç aynı zamanda nötr akımın doğrudan izlenmesi özelliğine de sahiptir
Sayaç bir DC şebekesinde çalışır ve bir besleme voltajı 24 VDC'yi kabul edecektir
Bu sayaç için hat anma akımı 1A veya 5A girişidir ve Single Fazlı ve Nötr, Üç Fazlı veya Üç Fazlı ve Nötr konfigürasyonlarını destekler
Fazlar arasındaki ölçüm voltajı aralığı, 45 ila 65 Hz'de 20 ila 690 VAC'dir
Faz ve Nötr arası ölçüm aralığı 45 - 65 Hz'de 20 - 400VAC'dir
Bağlantı protokolü, RS485 port destekli Modbus RTU ve ASCII 2 telli artı Modbus TCP/IP, 10/100 Mbit/s tabanlı Ethernet/IP ve BACnet/IP, RJ45 port destekli papatya dizimi Ethernet'tir
Entegre bağlantı özelliği, DNP 3.0 protokolünün desteklenmesine, yerleşik bir web server'ına ve Seriden Ethernet ağ geçidine erişime izin verir
Sayacın ayrıca WAGES destekli dört dijital girişi ve iki dijital çıkışı vardır
Ürün Ebatları aşağıdaki gibidir: genişlik 3.78 inç (96 milimetre), derinlik 3.03 inç (77 milimetre), yükseklik 3.78 inç (96 milimetre) ve ürün ağırlığı 15.9 once (450 g).

Başlıca Özellikler

Zengin özelliklere sahip güç ve enerji sayaçları
ÜCRET izleme ve kontrol röleleri için dijital giriş ve çıkış
Çeşitli uygulamalar için Modbus RS-485, TCP/ IP, Ethernet IP, BACnet protokolleri
Class 0.2S hassasiyet doğruluğu ile enerji tasarrufu fırsatlarını belirleyin
Güç Kalitesi yönetimi için 63. Hamronik ölçümü

Teknik Özellikler

Ana4

Seri	PowerLogic
Ürün Adı	PowerLogic PM5000
Ürün Ya Da Bileşen Tipi	Güç ölçer
Ürün Grubu	PM5580

Tamamlayıcı38

Güç Kalitesi Analizi	63. harmoniğe kadar
Ölçüm Tipi	Ölçülen nötr akım; Hesaplanan topraklama akımı
Cihaz Uygulaması	Ağ geçidi; WAGES ölçümü; Güç izleme; Çoklu tarife
Ölçümün Tipi	Akım; Gerilim; Frekans; Güç faktörü; Enerji; Aktif ve reaktif güç
[Us] Nominal Besleme Gerilimi	24 V DC
Şebeke Frekansı	60 Hz; 50 Hz
Nominal Akım (Ir)	1 A; 5 A
Type Of Network	3P + N; 3P; 1P + N
VA Cinsinden Güç Tüketimi	16 VA -de 480 V
Yerel Sinyalleme	35 ms 120 V AC tipik; 129 ms 230 V AC tipik; 50 ms 125 V DC tipik
Ekran Tipi	Tek renkli grafik LCD
Ekran Çözünürlüğü	128 x 128 piksel
Örnekleme Hızı	128 örnek/döngü
Ölçüm Akımı	50…10000 mA
Analog Giriş Tipi	Gerilim (impedance 5 MOhm); Akım (impedance <= 0.3 mOhm)
Ölçüm Gerilimi	20…400 V AC 45...65 Hz faz ve nötr arasında; 20…828 V AC 45...65 Hz fazlar arasında
Frekans Ölçüm Aralığı	45…65 Hz
Girişlerin Sayısı	4 dijital
Ölçüm Doğruluğu	Görünen güç +/- %0,5; Frekans +/- %0,05; Aktif enerji +/- %0,2; Reaktif enerji +/- 1 %; Etkin güç +/- %0,2; Gerilim +/- %0,1; Güç faktörü +/- 0.005; Akım +/- 0.15 %; Reaktif güç +/- 1 %
Doğruluk Sınıfı	Sınıf 0,2S aktif enerji 'e uygunIEC 62053-22
Çıkışların Sayısı	2 dijital
Görüntülenen Bilgiler	Tarife (8)
Haberleşme Port Protokolü	Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V; JBUS; Modbus TCP/IP -de 10, 100 Mbit/sn, yalıtım 2500 V; Ethernet Modbus TCP/IP Zincir Bağlantı; BACnet IP; DNP3 over ethernet
Haberleşme Port Desteği	RS485; Ethernet
Haberleşme Ağ Geçidi	Ethernet/seri
Veri Kaydı	Olay kayıtları; Bakım kayıtları; Anlık değerlerin minimumu/maksimumu; Veri kayıtları; Alarm kayıtları; Saat damgası
Bellek Kapasitesi	1,1 MB
Web Hizmetleri	E-posta ile alarm bildirimi; Web sunucusu; Ön tanımlı web sayfaları ile teşhis; Gerçek zamanlı veri görüntüleme
Ethernet Hizmeti	SNTP istemcisi; SNMP-Bilgilendirme
Bağlantılar - Terminaller	Gerilim devresi: vidalı terminal bloğu4; Kontrol devresi: vidalı terminal bloğu2; Current transformer: vidalı terminal bloğu6; RS485 bağlantı: vidalı terminal bloğu4; Dijital giriş: vidalı terminal bloğu8; Dijital çıkış: vidalı terminal bloğu4; Ethernet ağı: RJ45 konnektör2
Montaj Tipi	Sıva altı monte
Montaj Desteği	Gövde
Standartlar	EN 50470-3; IEC 61557-12:2015; IEC 62053-22:2020; IEC 62053-24; IEC 60529; EN 50470-1; UL 61010-1; IEC 62053-23:2020; IEC 62052-11:2020; IEC 62052-31:2015
Ürün Sertifikaları	CE conforming to IEC 61010-1; CULus conforming to UL 61010-1
Genişlik	96 mm
Derinlik	72 mm
Yükseklik	96 mm
Ürün Ağırlığı	450 g

Ortam7

Elektromanyetik Uyumluluk	Harmonik akım emisyonları için limitler sınıf A conforming to IEC 61000-3-2; Iletimli RF kesintileri seviye 3 conforming to IEC 61000-4-6; Güç frekansındaki manyetik alan seviye 4 conforming to IEC 61000-4-8; Iletimli ve yayılmalı emisyonlar sınıf B conforming to EN 55022; Gerilim değişiklikleri, dalgalanmaları ve titreşimlerinin sınırlandırılması conforming to IEC 61000-3-3; Elektrostatik deşarj
IP Koruma Derecesi	IP54 ekran: conforming to IEC 60529; IP30 arka: conforming to IEC 60529
Bağıl Nem	5…95 % -de 50 °C yoğuşmasız
Kirletme Derecesi	2
Çalışma İçin Ortam Hava Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-40…85 °C
Çalışma Yüksekliği	<= 3000 m

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	11,500 cm
Package 1 Width	12,500 cm
Package 1 Length	13,000 cm
Paket Ağırlığı (Lbs)	575,000 g
Unit Type Of Package 2	S03
Number Of Units İn Package 2	12
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	7,440 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
