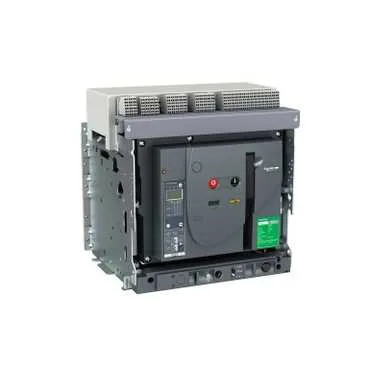

Schneider
MVS32H3MW5L
Satışta değil
Schneider MVS32H3MW5L. Kategori: Elektronik Açtırma Üniteli Açık Tip Devre Kesiciler. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:MVS32H3MW5L
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- EasyPact MVS
- Seri
- EasyPact
- Ürün Adı
- MVS32H
- Cihaz Kısa Adı
- MVS32H
Ürün Açıklaması
Schneider MVS32H3MW5L kodlu MVS32H3MW5L ürünü.
Teknik Özellikler
| Ürün Serisi | EasyPact MVS |
|---|---|
| Seri | EasyPact |
| Ürün Adı | MVS32H |
| Cihaz Kısa Adı | MVS32H |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Açıklaması | 3P |
| Korumalı Kutup Açıklaması | 3P 3d |
| Ağ Tipi | AC |
| Derece Kodu | H |
| Yalıtıma Uygunluk | Evetuyumluluk standardı IEC 60947-2 |
| Kullanım Kategorisi | Category B |
| Açma Birimi Adı | ET5S |
| Açma Birimi Teknolojisi | Elektronik |
| Açma Birimi Derecesi | 3200 A (-5...70 °C) |
| Ağ Frekansı | 50/60 Hz |
| Kontrol Tipi | Manuel işletimli |
| Montaj Modu | Çekmeceli |
| Montaj Desteği | Taban plakası, Ray |
| Bağlantı Konumu | Yatay, Dikey |
| Bağlantının Konumu | Arka |
| [In] Nominal Akım | 3200 A (40 °C) |
| [Ui] Nominal Yalıtım Voltajı | 1000 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 12 kVuyumluluk standardı IEC 60947-2 |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 |
| Devre Kesici CT Değeri | 3200 A |
| Kesme Kapasitesi | 65 kA (Icu) -de 220...440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 65 kA (Ics) -de 220...440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, 50 kA (Ics) -de 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 |
| Mekanik Dayanıklılık | 20000 cycles (bakım ile) uyumluluk standardı IEC 60947-2, 10000 cycles (bakım olmadan) uyumluluk standardı IEC 60947-2 |
| Elektrik Dayanıklılığı | 5000 cycles (bakım olmadan), category B -de 440 V AC 50/60 Hz, uyumluluk standardı IEC 60947-2, 2500 cycles (bakım olmadan), category B -de 690 V AC 50/60 Hz, uyumluluk standardı IEC 60947-2 |
| Bağlantı Aralığı | 115 mm (without spreader) |
| Kontak Konum Göstergesi | Evet |
| [Icm] Nominal Kısa Devre Kapama Kapasitesi | 143 kA (Icm) -de 220...440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 65 kA (1 s) -de 220...440 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, 50 kA (1 s) -de 690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, 36 kA (3 s) -de 440/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 |
| Açma Birimi Koruma Fonksiyonları | LSI |
| Koruma Türü | Anlık kısa devre koruması, Aşırı yük koruma (uzun süreli), Kısa süreli kısa devre koruması |
| Hata Göstergesi | Overload, Short-circuit, Internal fault |
| Uzun Süreli Açma Ayar Tipi Lr | Ayarlanabilir 9 ayar |
| Uzun Süreli Açma Ayar Aralığı | 0,4...1 x In |
| Uzun Süreli Gecikme Ayarı Tipi | Ayarlanabilir 9 ayar |
| [tr] Uzun Süreli Gecikme Ayarı | 0.5...24 s (6 x Ir) |
| Kısa Süreli Açma Ayarı Tipi Isd | Ayarlanabilir 9 ayar |
| [Isd] Kısa Süreli Açma Ayarı Aralığı | 1.5...10 x Ir |
| Kısa Süreli Gecikme Ayarı Tipi | Ayarlanabilir 5 ayar |
| [tsd] Kısa Süreli Gecikme Ayarı Aralığı | 100...400 ms |
| Anlık Açma Ayar Tipi Li | Adjustable 9 settings |
| Anlık Açma Ayar Aralığı | 2...15 x In, Kapalı |
| Alan Seçimli Kilitleme ZSI | Ile |
| Akım Sensör Derece Aralığı | 1000/4000 A |
| Maksimum Kesme Süresi | 25 ms |
| Kapanış Yanıt Süresi | < 70 ms |
| Yükseklik | 439 mm |
| Genişlik | 441 mm |
| Derinlik | 395 mm |
| Ürün Ağırlığı | 90 kg |
| Standartlar | IEC 60947-2 |
| Ürün Sertifikaları | CCC, GOST, IEC, CCS |
| IP Koruma Derecesi | IP40 |
| Kirletme Derecesi | 4uyumluluk standardı IEC 60664-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -5...70 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40...85 °C (without control unit), -25...85 °C (with control unit) |
| Sürdürülebilir Teklif Durumu | Green Premium ürünü değil |
| ROHS | 2016 2. Çeyreğinde Uyumlu Olacak, 2016 2. Çeyreğinde Uyumlu Olacak |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Ürünün Çevresel Profili | Mevcut |
| Ürün Kullanım Ömrü Sonu Talimatları | Mevcut |
