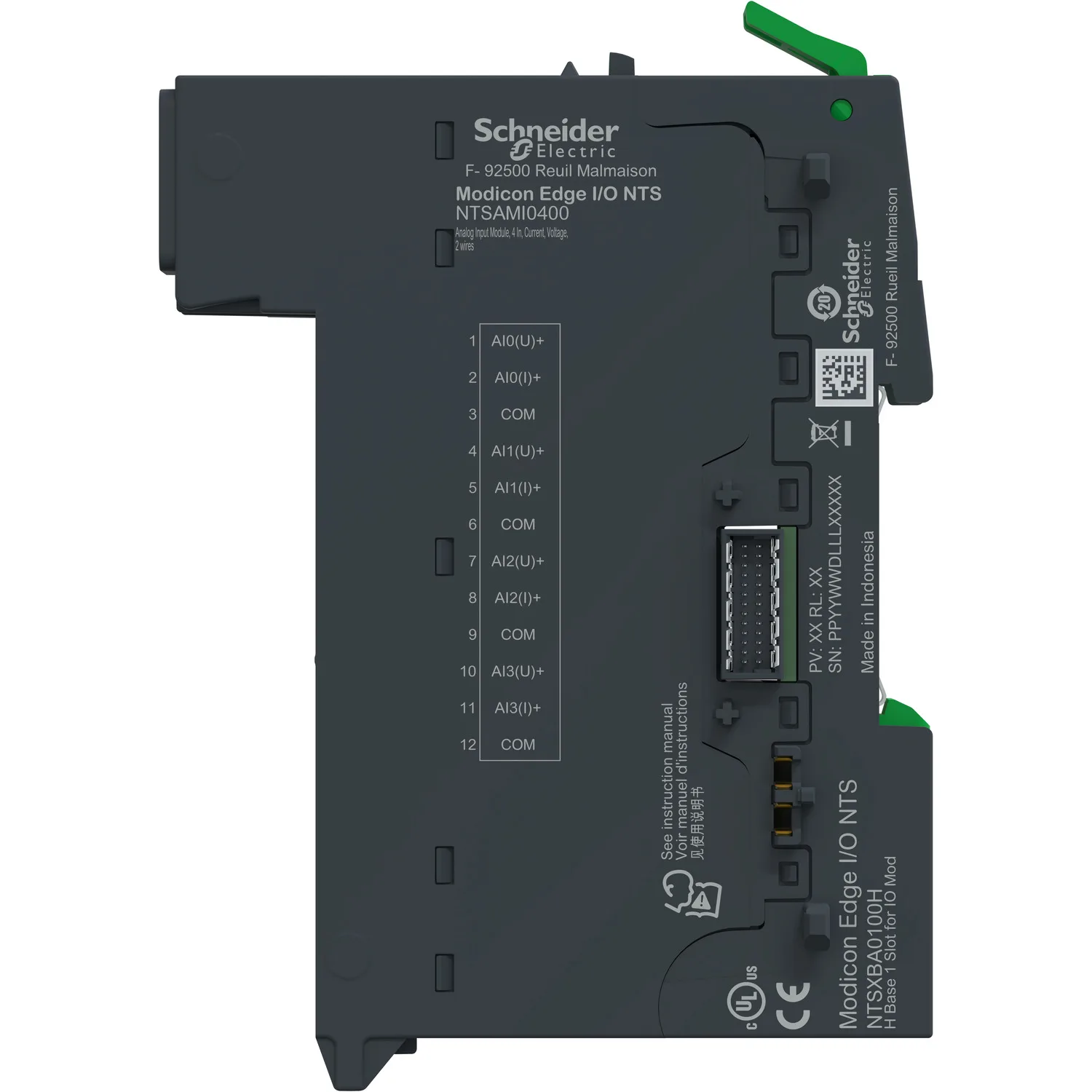

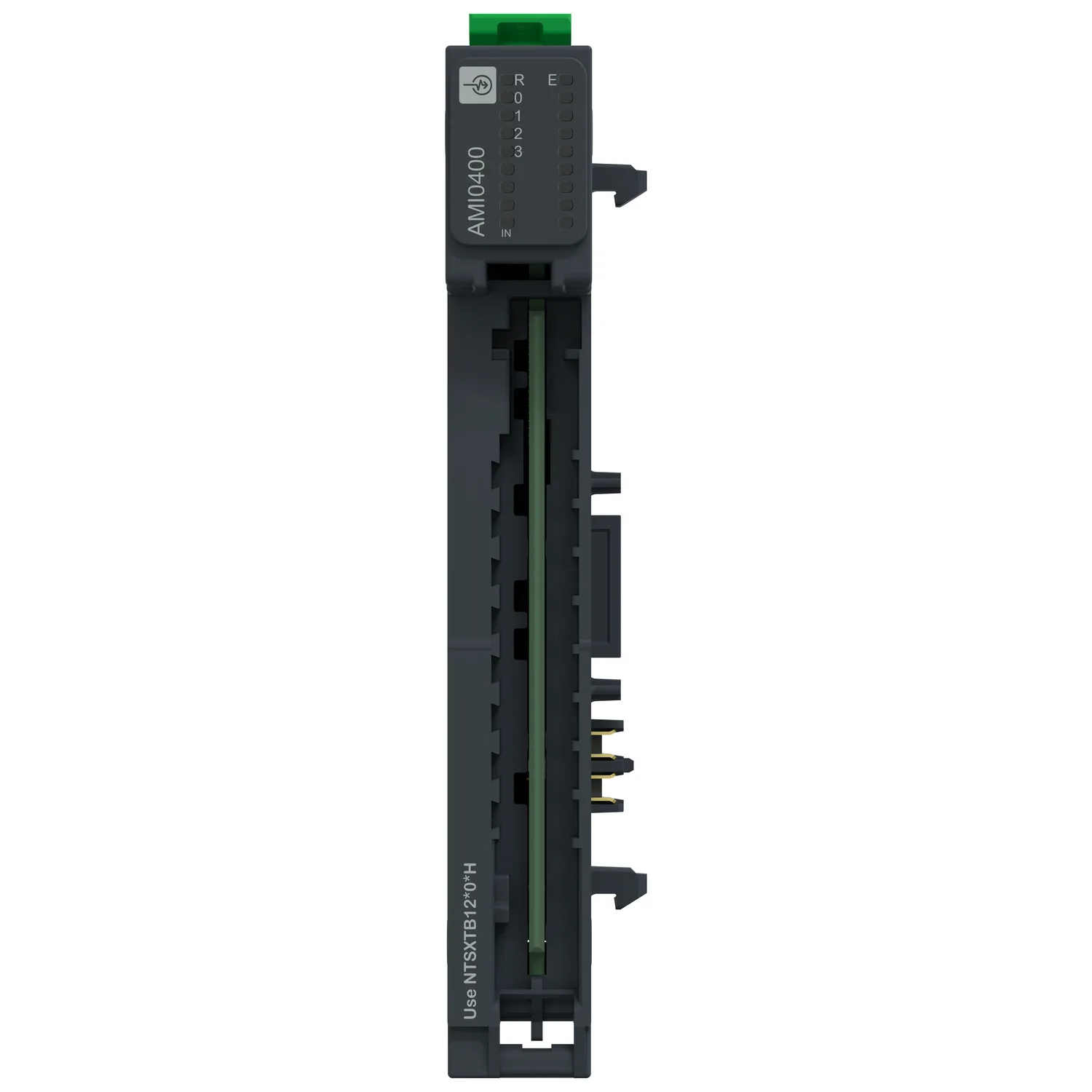

NTSAMI0400K - Edge I/O NTS 4ch Analog Giriş, Akım-Voltaj, İzoleli, Kit
Schneider NTSAMI0400K, Edge I/O NTS 4ch Analog Giriş, Akım-Voltaj, İzoleli, Kit. Kategori: Modicon Edge I/O NTS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:NTSAMI0400K
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:401,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Edge I/O NTS
- Ürün Ya Da Bileşen Tipi
- Analog input module kit
- Kit Düzenleme
- NTSAMI0400 module; NTSXBA0100H base
- Mandatory Accessory
- NTSXTB12_0_H terminal block
Ürün Açıklaması
Bu analog giriş kiti, Modicon Edge I/O NTS serisinin parçasıdır. Bu kit, bir taban ve bir analog giriş modülünün ön montajıdır. 4 voltaj akım girişi bulunur: ±10 V, 0 ila 10 V, ±5 V, 0 ila 5 V, 1 ila 5 V ve ±20 mA, 0 ila 20 mA, 4 ila 20 mA, 2 kablolu bağlantı. Hepsi bir arada olan bu çözüm, birden fazla analog sinyali yönetmek için kapsamlı bir platformdur ve verimli veri işlemeyi garanti eder. Eksi 20 ila 60 santigrat derece sıcaklık aralığında çalışır. IP20 koruma sınıfına sahiptir. Yüksekliği 116 mm, genişliği 15 mm, derinliği 88 mm ve ağırlığı 0,073 kg'dır. Modicon M262 ve Modicon M580 Otomasyon kontrolör serileri ve montaj aksesuarları ile uyumludur. Paket, tabanına önceden monte edilmiş modülü içerir. Kit, mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge I/O NTS, veri toplama için geleceğe hazır bir I/O sistemidir. Modicon Edge I/O NTS, geniş modül seçeneklerine sahip sağlam, dağıtılmış bir IP20 I/O sistemidir.
Başlıca Özellikler
- Kanal başına Akım veya Voltaj yapılandırılabilir çok yönlülük
- Cihazın orijinalliği (Üretici sertifikası)
- Enerji altında değiştirilebilir modül
- Zamandan tasarruf edin ve pazara sunma süresini kısaltın
- Maliyetleri ve planlanmamış kesinti sürelerini azaltın
Teknik Özellikler
Ana9
| Ürün Serisi | Modicon Edge I/O NTS |
|---|---|
| Ürün Ya Da Bileşen Tipi | Analog input module kit |
| Kit Düzenleme | NTSAMI0400 module; NTSXBA0100H base |
| Mandatory Accessory | NTSXTB12_0_H terminal block |
| Ürün Uyumluluğu | NTSN..... |
| Seri Uyumluluğu | Logic/motion controller - Modicon M262; Modicon M580; Third party |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Analog Giriş Sayısı | 4 |
| Çalışma Modu | Isochronous/Asynchronous |
Tamamlayıcı30
| Analog Giriş Tipi | Akım +/- 20 mA; Akım 0...20 mA; Akım 4...20 mA; Gerilim +/- 10 V; Gerilim 0...10 V; Gerilim +/- 5 V; Gerilim 0...5 V; Gerilim 1...5 V |
|---|---|
| Discrete İnput Wiring Mode | 2 tel |
| Analog Giriş Çözünürlüğü | 15 bit + işaret |
| Girişlerde İzin Verilen Aşırı Yük | 30 V maximum voltage; 30 V at 50 mA maximum current |
| Giriş Empedansı | > 10 MOhm in voltage mode; 100 Ohm + internal current protector 10 Ohm typical |
| Örnekleme Süresi | 0,980 ms per module |
| Giriş Koruma Tipi | Over current / miswiring protection per channel for current input; Over voltage / miswiring protection per channel for voltage input |
| Input Diagnostic | Underflow error per channel; Overflow error per channel; Broken wire error per channel; Hardware error per channel |
| LSB Değeri | 0.31 mV, +/- 10 V; 0.31 mV, 0...10 V; 0.16 mV, +/- 5 V; 0.16 mV, 0...5 V; 0.13 mV, 1...5 V; 0.61 µA, +/- 20 mA; 0.61 µA, 0...2 mA; 0.49 µA, 4...20 mA |
| Kablo Tipi | Ekranlı kablo |
| Sıcaklık Sapması | ± 0.0057 % FS/ °C |
| Ölçüm Hatası | <= 0.3 % FS 25 °C; <= 0.5 % FS - 20…60 °C |
| Doğrusal Olmama | <= 0.01 % FS, analog giris tipi: gerilim/akım |
| Ortak Mod Reddi | 90 dB |
| Güç Besleme Tipi | Bus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc) |
| Nominal Çalışma Gerilimi Limitleri | 20.4...28.8 V DC |
| Tipik Akım Tüketimi | 31,7 mA -de 24 V DC on the Bus current; 19,2 mA -de 24 V DC on the internal field current minimum; 23 mA -de 24 V DC on the internal field current maximum |
| W Cinsinden Güç Dağılımı | 1,6 W maximum at 24 V DC |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekranlı kablo: <200 m için gerilim girişleri; Ekranlı kablo: <1000 m için current input |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 1500 V AC |
| Isolation Between Channels And Field Pwr | No |
| Isolation Between Field Power And Bus | 1500 V AC |
| Hot Swapping İlk Ayarı | Yes |
| Yerel Sinyalleme | 1 LED yeşil için modül çalışıyor (RUN); Kanal başına 1 LED yeşil için kanal tanısı; 1 LED kırmızı için modül hatası (ERR) |
| Muhafaza Rengi | Gri |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 |
| Yükseklik | 100 mm |
| Genişlik | 15 mm |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 0,073 kg |
Ortam12
| IP Koruma Derecesi | IP20 |
|---|---|
| İşaretleme | CE; UKCA; CULus; RCM |
| Ürün Sertifikaları | CE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (beklemede); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending) |
| Standartlar | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Direktifler | 2014/30/EU - elektromanyetik uyumluluk; 2014/34/EU - ATEX direktifi; 2014/35/EU |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m; 2000...5000 m değer kaybı ile |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 1 g without accessory; 2 g with accessory |
| Darbe Dayanımı | 15 g için 11 ms (with and without accessory) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,000 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 12,000 cm |
| Paket Ağırlığı (Lbs) | 99,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,869 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
