Schneider

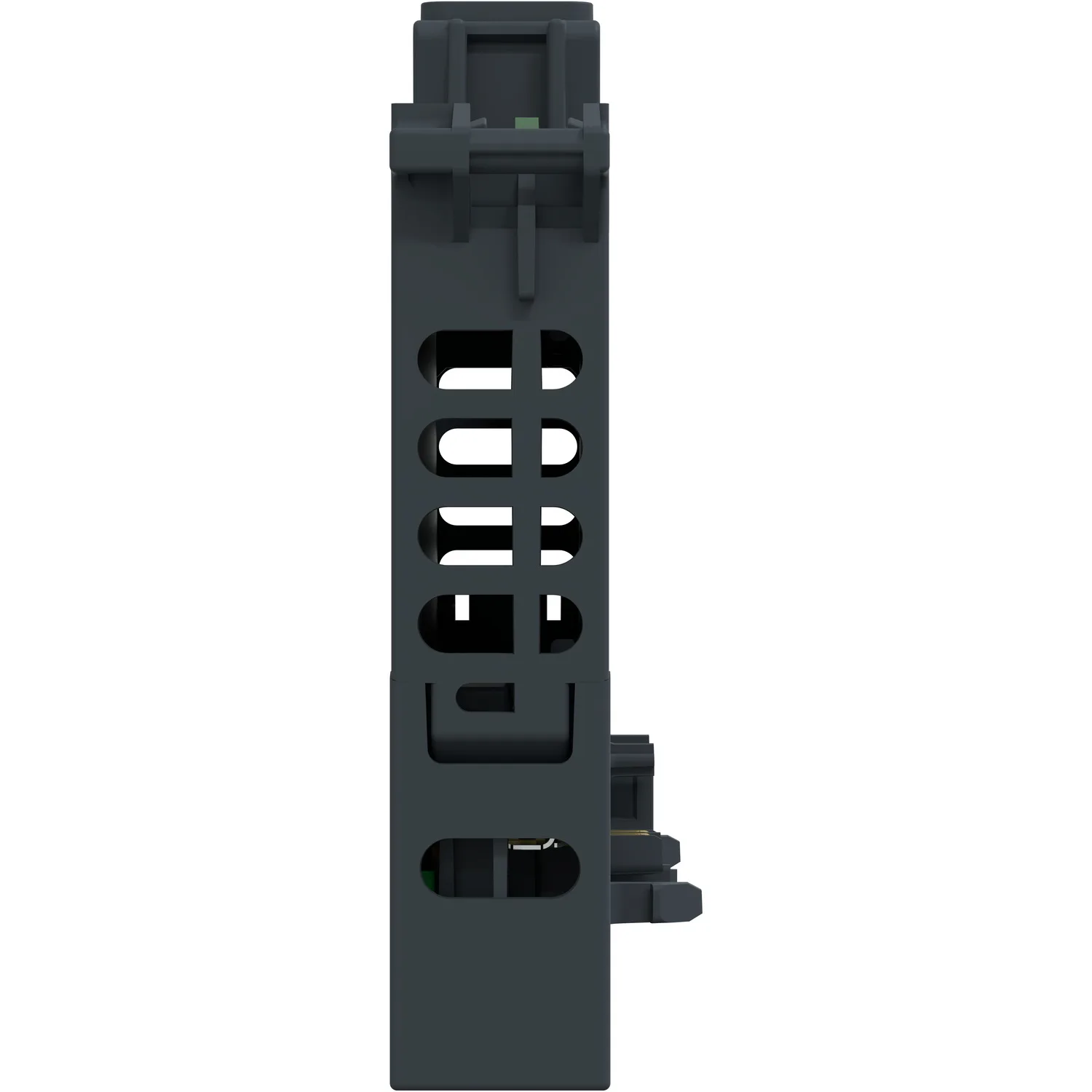

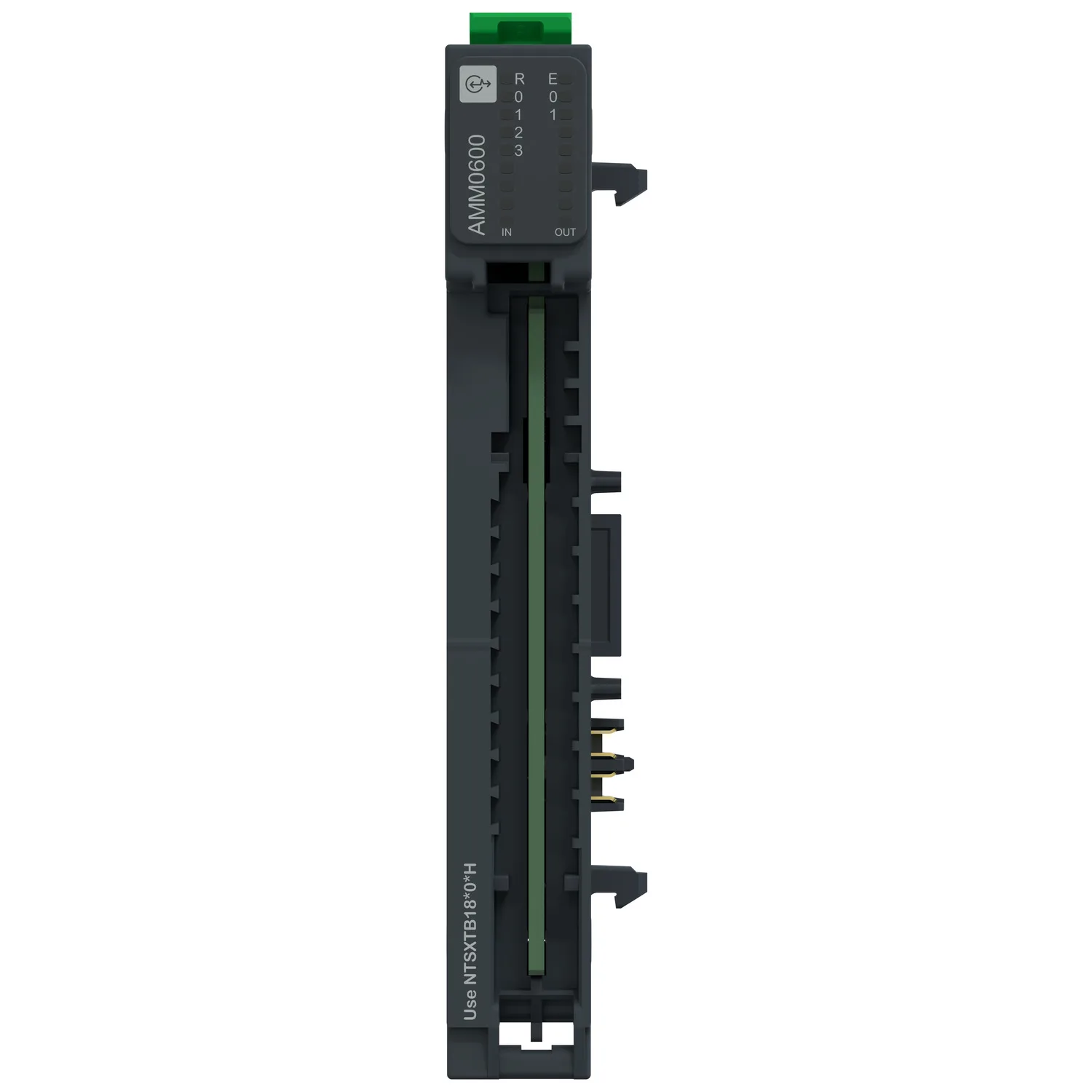

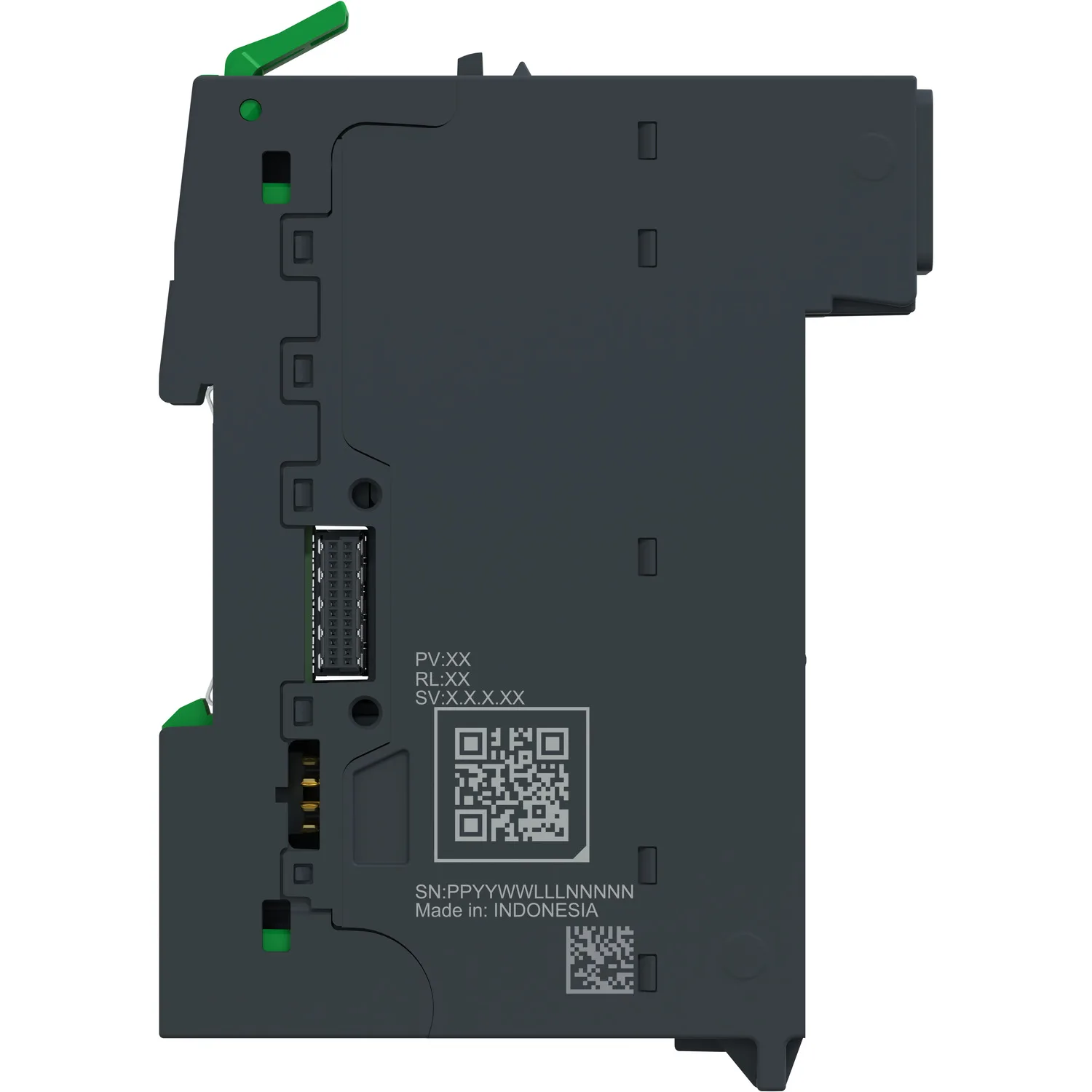

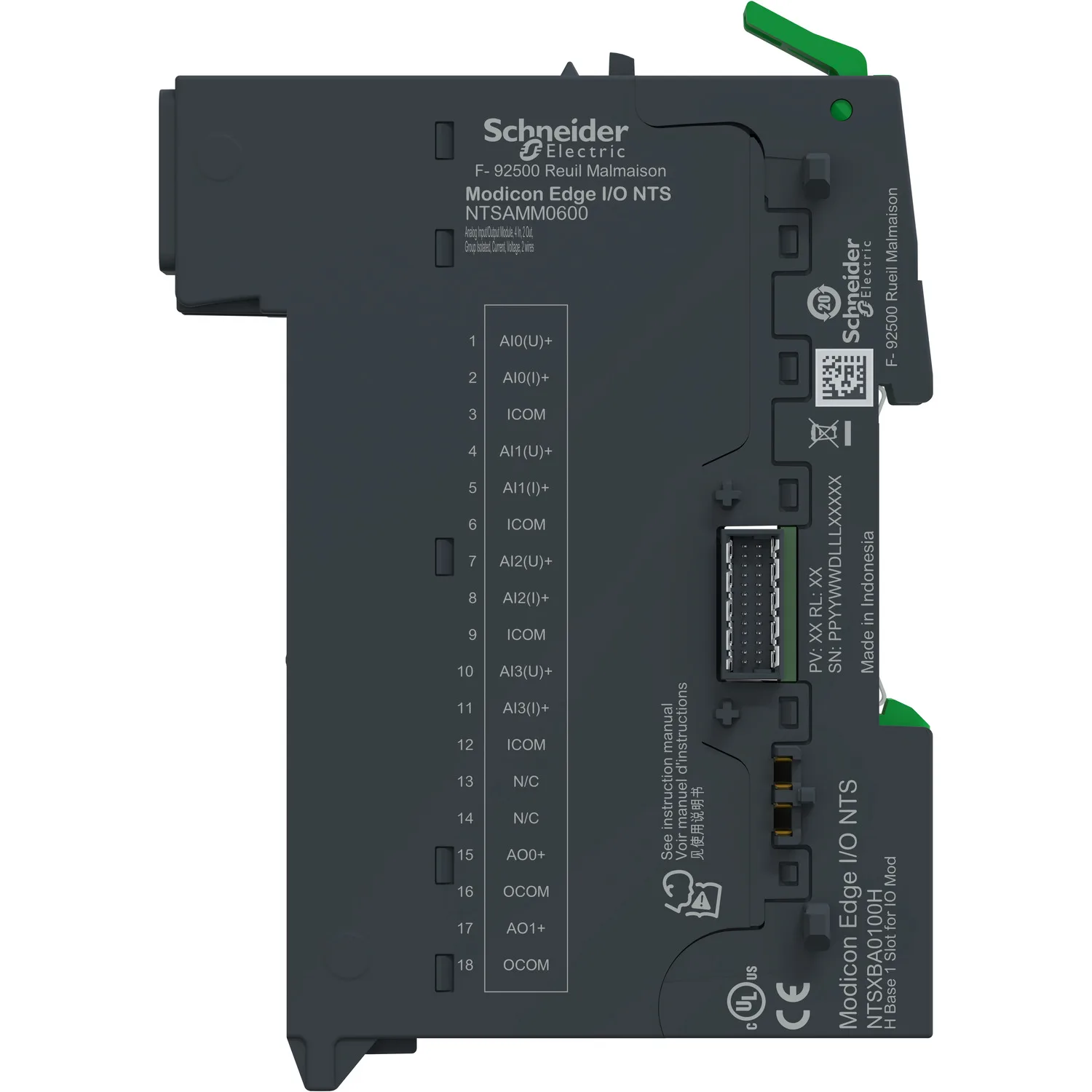

NTSAMM0600K - Edge I/O NTS 4ch Analog Giriş, 2ch Analog Çıkış, Akım-Voltaj, İzoleli, Kit
Schneider NTSAMM0600K, Edge I/O NTS 4ch Analog Giriş, 2ch Analog Çıkış, Akım-Voltaj, İzoleli, Kit. Kategori: Modicon Edge I/O NTS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:NTSAMM0600K
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:506,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Edge I/O NTS
- Ürün Ya Da Bileşen Tipi
- Analog GÇ modülü
- Kit Düzenleme
- NTSAMM0600 module; NTSXBA0100H base
- Mandatory Accessory
- NTSXTB18_0_H terminal block
Ürün Açıklaması
Bu analog G/Ç kiti, Modicon Edge G/Ç NTS serisinin parçasıdır. Bu kit, bir taban ve bir analog karışık GÇ modülünün ön montajıdır. 4 giriş, 2 çıkış, izole, akım ve voltaj (±10 V, 0 ila 10 V, ±5 V, 0 ila 5 V, 1 ila 5 V ve ±20 mA, 0 ila 20 mA, 4 ila 20 mA) ile 2 kablolu bağlantı özelliğine sahiptir. Hepsi bir arada olan bu çözüm, birden fazla analog sinyali yönetmek, verimli veri işleme ve kontrol sağlamak için kapsamlı bir platformdur. Eksi 20 ila 60 santigrat derece sıcaklık aralığında çalışır. IP20 IP koruma sınıfına sahiptir. Yüksekliği 116 mm, genişliği 15 mm, derinliği 88 mm ve ağırlığı 0,073 kg'dır. Modicon M262 ve Modicon M580 Otomasyon kontrolör serileri ve montaj aksesuarları ile uyumludur. Paket, tabanına önceden monte edilmiş modülü içerir. Kit, mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge G/Ç NTS, veri toplama için geleceğe hazır bir G/Ç sistemidir. Modicon Edge G/Ç NTS, geniş modül seçeneklerine sahip sağlam, dağıtılmış bir IP20 G/Ç sistemidir.
Başlıca Özellikler
- Cihazın orijinalliği (Üretici sertifikası)
- Zamandan tasarruf edin ve pazara sunma süresini kısaltın
- Maliyetleri ve planlanmamış kesinti sürelerini azaltın
- Esnekliği artırın
- Veri odaklı ve siber güvenlikli
Teknik Özellikler
Ana10
| Ürün Serisi | Modicon Edge I/O NTS |
|---|---|
| Ürün Ya Da Bileşen Tipi | Analog GÇ modülü |
| Kit Düzenleme | NTSAMM0600 module; NTSXBA0100H base |
| Mandatory Accessory | NTSXTB18_0_H terminal block |
| Ürün Uyumluluğu | NTSN..... |
| Seri Uyumluluğu | Logic/motion controller - Modicon M262; Modicon M580; Third party |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Analog Giriş Sayısı | 4 |
| Analog Çıkış Sayısı | 2 |
| Çalışma Modu | Isochronous/Asynchronous |
Tamamlayıcı37
| Analog Giriş Tipi | Akım +/- 20 mA; Akım 0...20 mA; Akım 4...20 mA; Gerilim +/- 10 V; Gerilim 0...10 V; Gerilim +/- 5 V; Gerilim 0...5 V; Gerilim 1...5 V |
|---|---|
| Discrete İnput Wiring Mode | 1 veya 2 tel |
| Analog Giriş Çözünürlüğü | 15 bit + işaret |
| Girişlerde İzin Verilen Aşırı Yük | 30 V maximum voltage; 30 V at 50 mA maximum current |
| Giriş Empedansı | > 10 MOhm in voltage mode; 100 Ohm |
| Örnekleme Süresi | 1,69 ms per module |
| Giriş Koruma Tipi | Over current / miswiring protection per channel for current input; Over voltage / miswiring protection per channel for voltage input |
| Input Diagnostic | Underflow error per channel; Overflow error per channel; Broken wire error per channel; Hardware error per channel |
| Analog Çıkış Tipi | Akım: 0...20 mA; Akım: 4...20 mA; Gerilim: +/- 10 V; Gerilim: 0...10 V; Gerilim: +/- 5 V; Gerilim: 0...5 V; Gerilim: 1...5 V |
| Discrete Output Wiring Mode | 2 tel |
| LSB Değeri | 0.31 mV, +/- 10 V; 0.31 mV, 0...10 V; 0.16 mV, +/- 5 V; 0.16 mV, 0...5 V; 0.13 mV, 1...5 V; 0.61 µA, +/- 20 mA; 0.61 µA, 0...2 mA; 0.49 µA, 4...20 mA |
| Çıkış Koruma Tipi | 30V over voltage for current output |
| Ohm Cinsinden Yük Empedansı | 600 Ohm akım; 1 kOhm gerilim |
| Çıkışta Yanıt Süresi | 1,2 msn at 600 Ohm per module |
| HART Tolerance | Yes |
| Kablo Tipi | Ekranlı kablo |
| Sıcaklık Sapması | ± 0.0057 % FS/ °C giriş; ± 0.0006 % FS/ °C çıkış |
| Ölçüm Hatası | <= 0.3 % FS 25 °C giriş; <= 0.5 % FS - 20…60 °C giriş; <= 0.3 % FS 25 °C çıkış; <= 0.5 % FS - 20…60 °C çıkış |
| Doğrusal Olmama | <= 0.01 % FS, analog giris tipi: analog giriş, analog çikis tipi: analog çıkış; <= 0.02 % FS, analog çikis tipi: analog çıkış |
| Ortak Mod Reddi | 90 dB |
| Güç Besleme Tipi | Bus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc) |
| Nominal Çalışma Gerilimi Limitleri | 20.4...28.8 V DC |
| Tipik Akım Tüketimi | 37,4 mA -de 24 V DC on the Bus current; 28,3 mA -de 24 V DC on the internal field current minimum; 80,4 mA -de 24 V DC on the internal field current maximum |
| W Cinsinden Güç Dağılımı | 2,3 W maximum at 24 V DC |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekranlı kablo: <200 m için gerilim girişleri; Ekranlı kablo: <1000 m için current input; Ekranlı kablo: <200 m için voltage output; Ekranlı kablo: <1000 m için current output |
| Grup Arasındaki Yalıtım | 530 V AC |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 1500 V AC |
| Isolation Between Channels And Field Pwr | 1000 Vac for input; 1000 Vac for output |
| Isolation Between Field Power And Bus | 1500 V AC |
| Hot Swapping İlk Ayarı | Yes |
| Yerel Sinyalleme | 1 LED yeşil için modül çalışıyor (RUN); Kanal başına 1 LED yeşil için kanal tanısı; 1 LED kırmızı için modül hatası (ERR) |
| Muhafaza Rengi | Gri |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 |
| Yükseklik | 116,6 mm |
| Genişlik | 15 mm |
| Derinlik | 81 mm |
| Ürün Ağırlığı | 0,073 kg |
Ortam13
| IP Koruma Derecesi | IP20 |
|---|---|
| İşaretleme | CE; UKCA; CULus; RCM |
| Ürün Sertifikaları | CE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (beklemede); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending) |
| Standartlar | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Direktifler | 2014/30/EU - elektromanyetik uyumluluk; 2014/34/EU - ATEX direktifi; 2014/35/EU |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m; 2000...5000 m değer kaybı ile |
| Kirletme Derecesi | 2 |
| Çevresel Özellik | Gas resistant C3 and G2 |
| Titreşim Direnci | 1 g without accessory; 2 g with accessory |
| Darbe Dayanımı | 15 g için 11 ms (with and without accessory) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,000 cm |
| Package 1 Width | 8,500 cm |
| Package 1 Length | 12,000 cm |
| Paket Ağırlığı (Lbs) | 106,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,972 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
