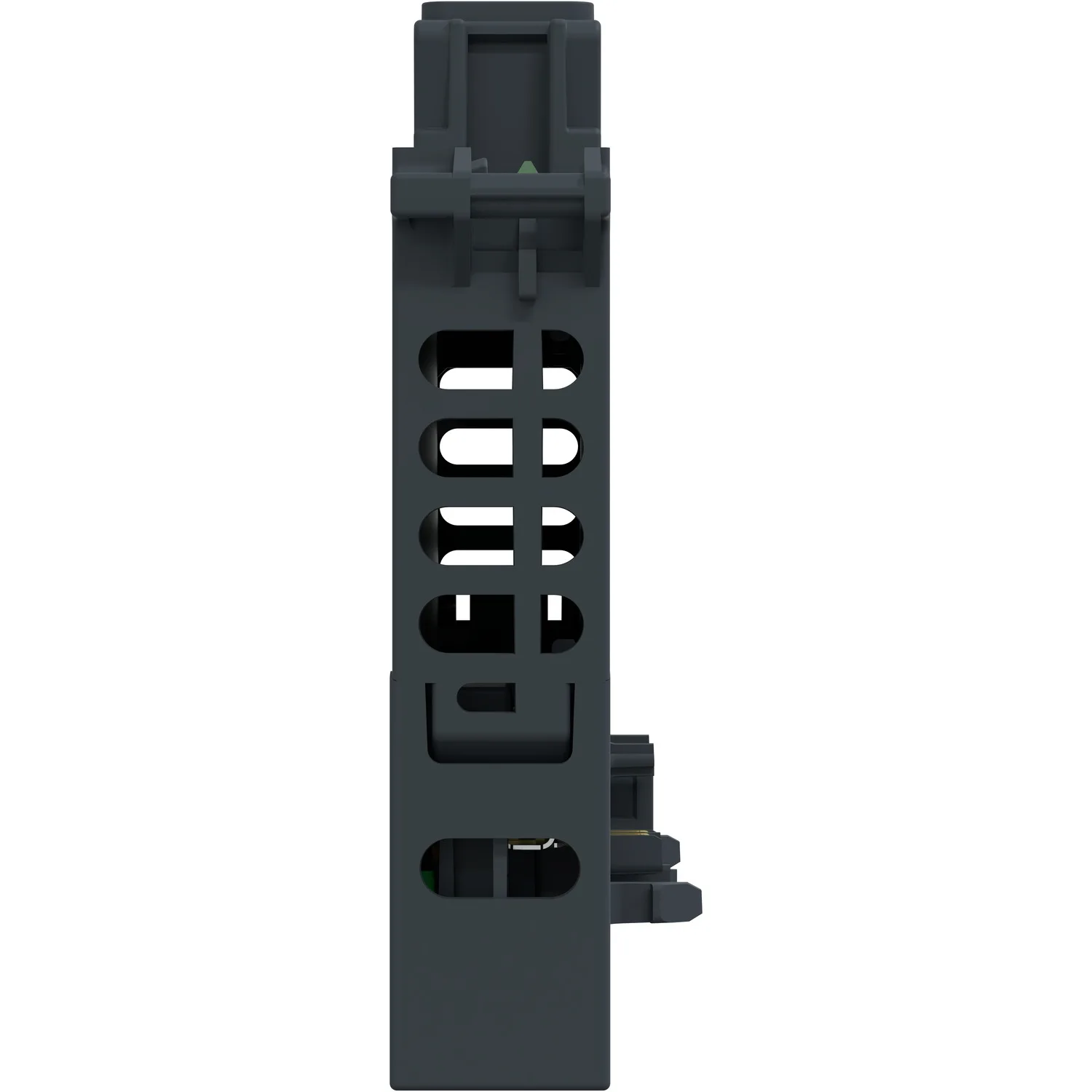

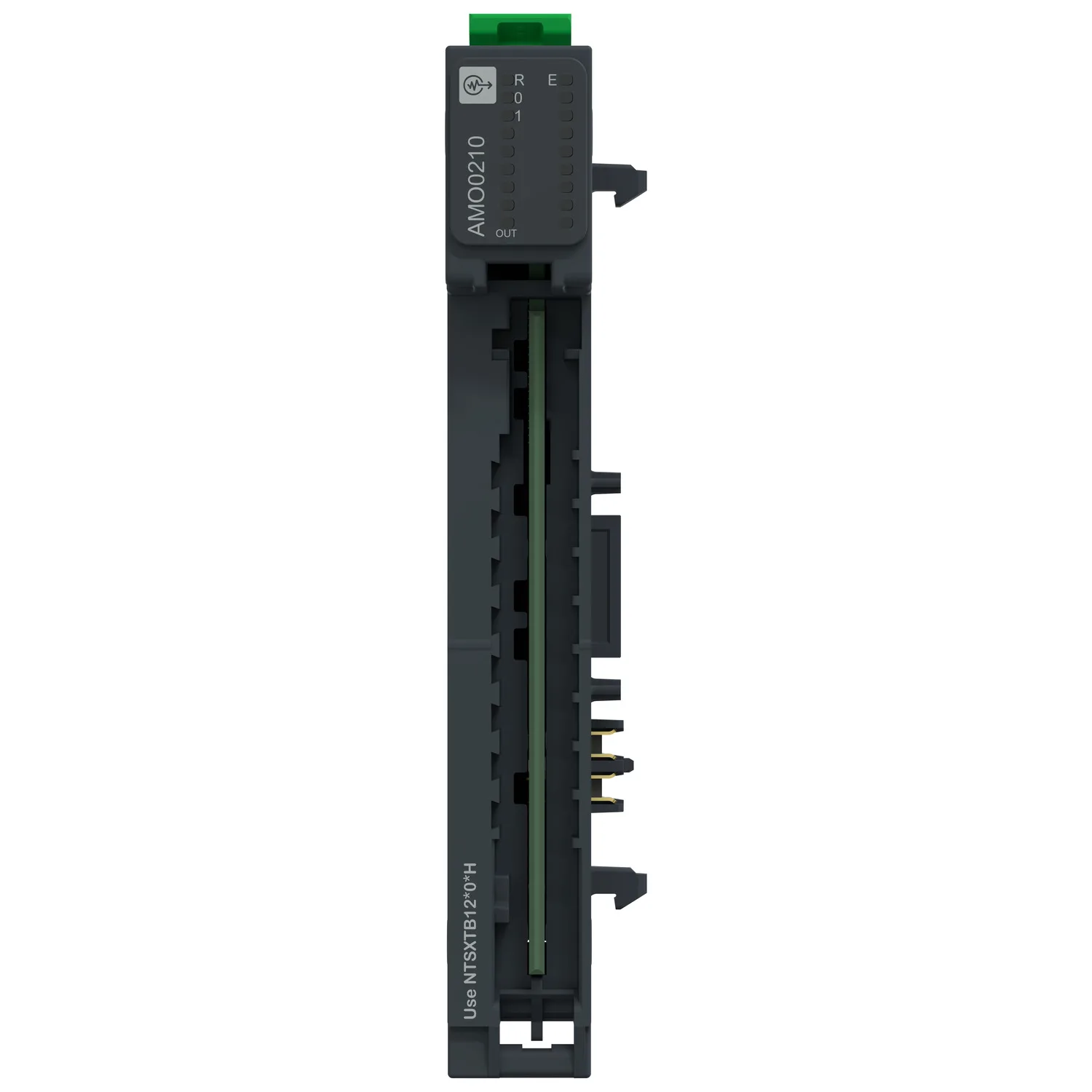

NTSAMO0210K - Edge I/O NTS 2ch Analog Çıkış, Akım-Voltaj, İzoleli, Kit
Schneider NTSAMO0210K, Edge I/O NTS 2ch Analog Çıkış, Akım-Voltaj, İzoleli, Kit. Kategori: Modicon Edge I/O NTS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:NTSAMO0210K
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:401,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Edge I/O NTS
- Ürün Ya Da Bileşen Tipi
- Analog output module kit
- Kit Düzenleme
- NTSAMO0210 module; NTSXBA0100H base
- Mandatory Accessory
- NTSXTB12_0_H terminal block
Ürün Açıklaması
Bu analog çıkış kiti, Modicon Edge G/Ç NTS serisinin parçasıdır. Bu kit, bir taban ve bir analog çıkış modülünün ön montajıdır. ±10 V, 0 ila 10 V, ±5 V, 0 ila 5 V, 1 ila 5 V ve ±20 mA, 0 ila 20 mA, 4 ila 20 mA tipi 2 izole voltaj akım çıkışı bulunur. Hepsi bir arada olan bu çözüm, birden fazla analog sinyali yönetmek için kapsamlı bir platformdur ve verimli veri işlemeyi garanti eder. Eksi 20 ila 60 santigrat derece sıcaklık aralığında çalışır. IP20 IP koruma sınıfına sahiptir. Yüksekliği 116 mm, genişliği 15 mm, derinliği 88 mm ve ağırlığı 0,073 kg'dır. Modicon M262 ve Modicon M580 Otomasyon kontrolör serileri ve montaj aksesuarları ile uyumludur. Paket, tabanına önceden monte edilmiş modülü içerir. Kit, mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge G/Ç NTS, veri toplama için geleceğe hazır bir G/Ç sistemidir. Modicon Edge G/Ç NTS, geniş modül seçeneklerine sahip sağlam, dağıtılmış bir IP20 G/Ç sistemidir.
Başlıca Özellikler
- Kanal başına Akım veya Voltaj yapılandırılabilir çok yönlülük
- Cihazın orijinalliği (Üretici sertifikası)
- Çalışırken değiştirilebilir modül
- Zamandan tasarruf edin ve pazara sunma süresini kısaltın
- Maliyetleri ve planlanmamış kesinti sürelerini azaltın
Teknik Özellikler
Ana9
| Ürün Serisi | Modicon Edge I/O NTS |
|---|---|
| Ürün Ya Da Bileşen Tipi | Analog output module kit |
| Kit Düzenleme | NTSAMO0210 module; NTSXBA0100H base |
| Mandatory Accessory | NTSXTB12_0_H terminal block |
| Ürün Uyumluluğu | NTSN..... |
| Seri Uyumluluğu | Logic/motion controller - Modicon M262; Modicon M580; Third party |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Analog Çıkış Sayısı | 2 |
| Çalışma Modu | Synchronous/Isochronous/Asynchronous |
Tamamlayıcı28
| Analog Çıkış Tipi | Akım: 0...20 mA; Akım: 4...20 mA; Gerilim: +/- 10 V; Gerilim: 0...10 V; Gerilim: +/- 5 V; Gerilim: 0...5 V; Gerilim: 1...5 V |
|---|---|
| Discrete Output Wiring Mode | 2, 3 veya 4 tel |
| Çıkış Koruma Tipi | 16 mA short circuit and 30V over voltage for voltage output; 30V over voltage for current output |
| Output Diagnostic | Underflow error per channel; Overflow error per channel; Broken wire error per channel; Short circuit error per channel; Hardware error per channel; Calibration error per channel; DAC power error per channel; Internal field power supply error per channel |
| Ohm Cinsinden Yük Empedansı | 750 Ohm akım; 1 kOhm gerilim |
| Çıkışta Yanıt Süresi | 522 µs at 750 Ohm per module |
| HART Tolerance | Yes |
| Kablo Tipi | Ekranlı kablo |
| Sıcaklık Sapması | ± 0.002 % FS/ °C |
| Ölçüm Hatası | <= 0.1 % FS 25 °C; <= 0.2 % FS - 40…70 °C |
| Doğrusal Olmama | <= 0.02 % FS, analog giris tipi: gerilim/akım |
| Güç Besleme Tipi | Bus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc) |
| Nominal Çalışma Gerilimi Limitleri | 20.4...28.8 V DC |
| Tipik Akım Tüketimi | 34,6 mA -de 24 V DC on the Bus current; 16,3 mA -de 24 V DC on the internal field current minimum; 66 mA -de 24 V DC on the internal field current maximum |
| W Cinsinden Güç Dağılımı | 1,7 W maximum at 24 V DC |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekranlı kablo: <200 m için gerilim girişleri; Ekranlı kablo: <1000 m için current input |
| Kanallar Arasındaki Yalıtım | 530 V AC |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 1500 V AC |
| Isolation Between Channels And Field Pwr | 1000 V AC |
| Isolation Between Field Power And Bus | 1500 V AC |
| Hot Swapping İlk Ayarı | Yes |
| Yerel Sinyalleme | 1 LED yeşil için modül çalışıyor (RUN); Kanal başına 1 LED yeşil için kanal tanısı; 1 LED kırmızı için modül hatası (ERR) |
| Muhafaza Rengi | Gri |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 |
| Yükseklik | 116,6 mm |
| Genişlik | 15 mm |
| Derinlik | 81 mm |
| Ürün Ağırlığı | 0,073 kg |
Ortam13
| IP Koruma Derecesi | IP20 |
|---|---|
| İşaretleme | CE; UKCA; CULus; RCM |
| Ürün Sertifikaları | CE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (beklemede); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending) |
| Standartlar | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Direktifler | 2014/30/EU - elektromanyetik uyumluluk; 2014/34/EU - ATEX direktifi; 2014/35/EU |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m; 2000...5000 m değer kaybı ile |
| Kirletme Derecesi | 2 |
| Çevresel Özellik | Gas resistant C3 and G2 |
| Titreşim Direnci | 1 g without accessory; 2 g with accessory |
| Darbe Dayanımı | 15 g için 11 ms (with and without accessory) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,000 cm |
| Package 1 Width | 8,500 cm |
| Package 1 Length | 12,000 cm |
| Paket Ağırlığı (Lbs) | 102,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,932 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
