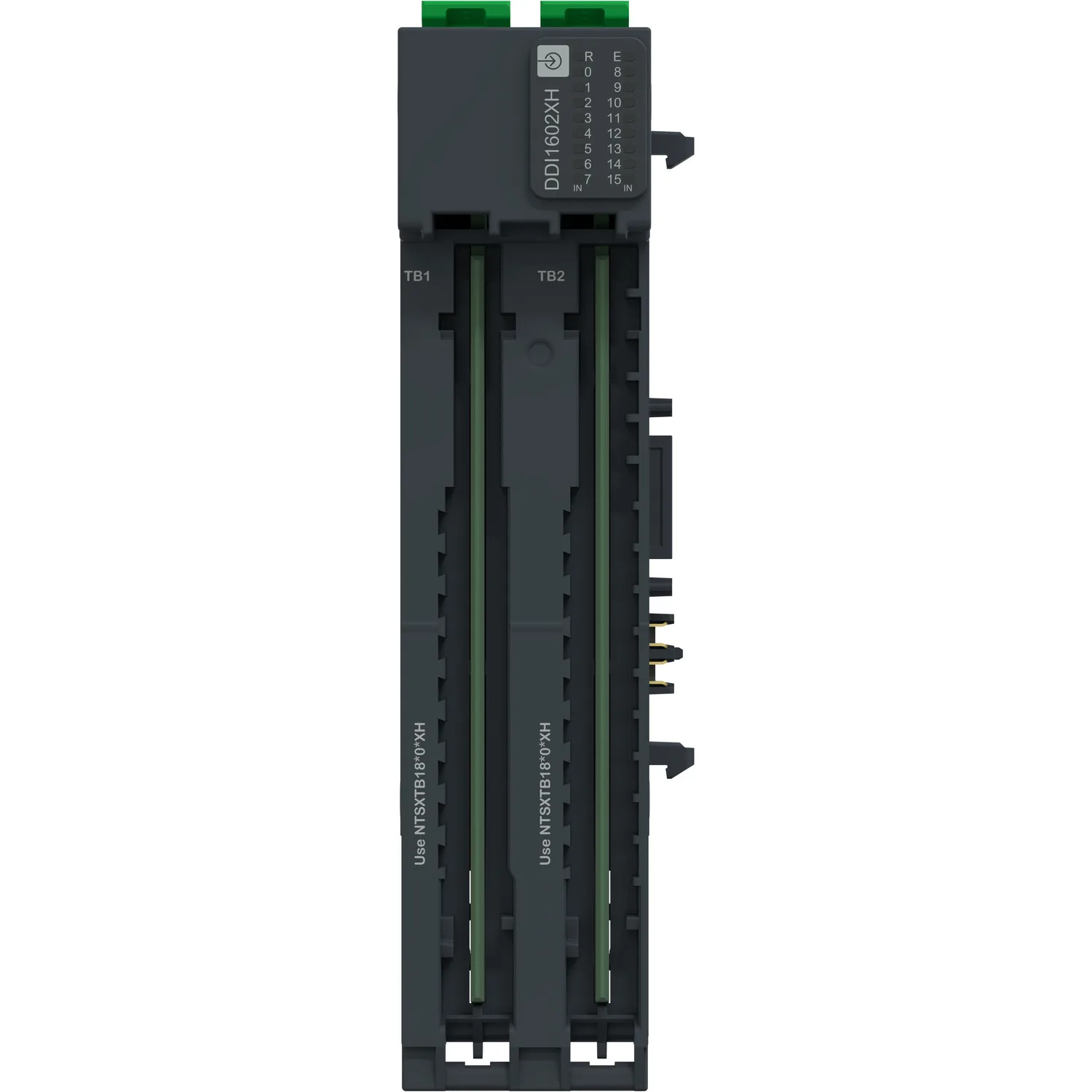

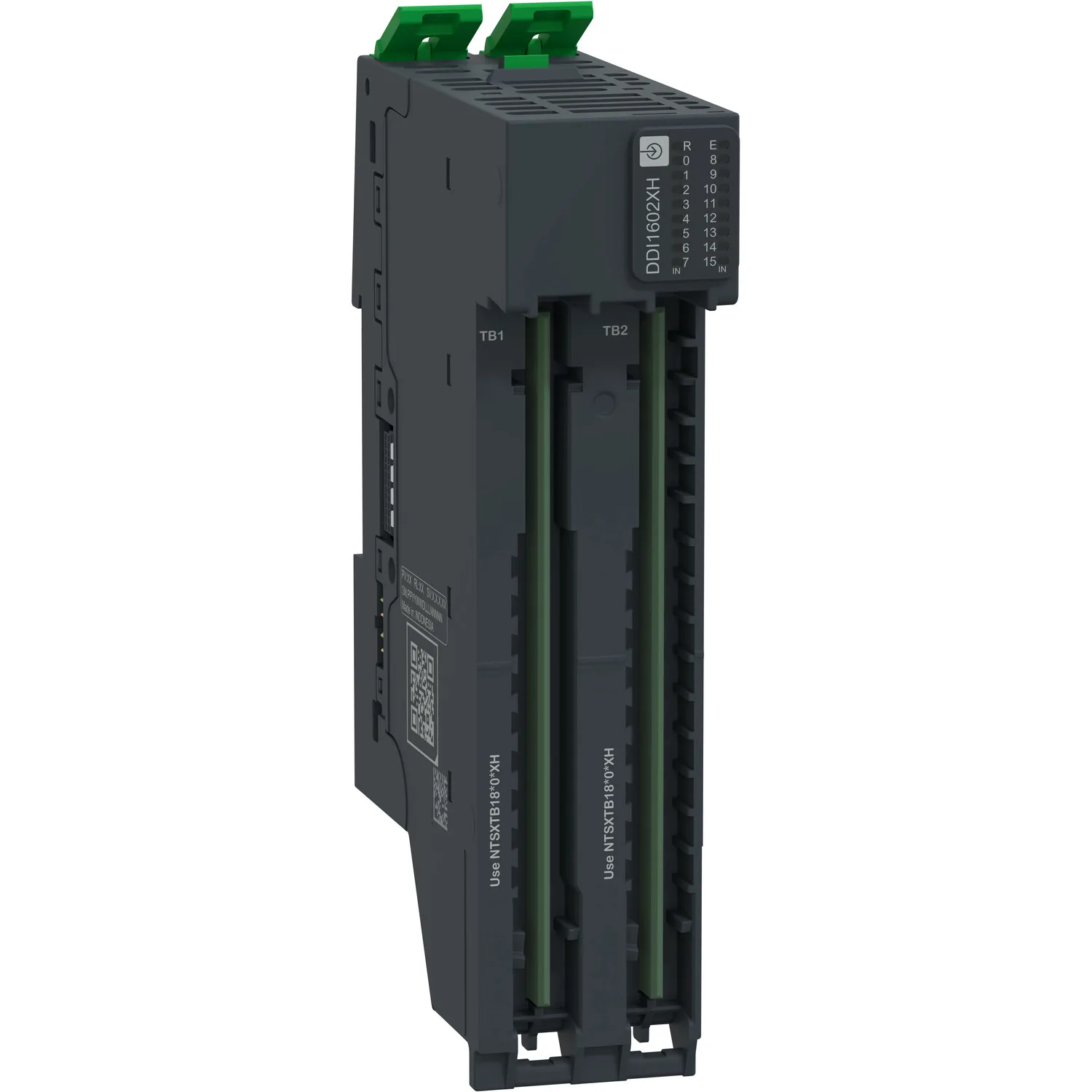

NTSDDI1602XHK - Edge I/O NTS 16'lı Dijital Giriş, 1/2/3 kablo bağlantısı, Hardened, Kit
Schneider NTSDDI1602XHK, Edge I/O NTS 16'lı Dijital Giriş, 1/2/3 kablo bağlantısı, Hardened, Kit. Kategori: Modicon Edge I/O NTS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:NTSDDI1602XHK
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:258,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Edge I/O NTS
- Ürün Ya Da Bileşen Tipi
- Discrete input module kit
- Kit Düzenleme
- NTSDDI1602XH module; NTSXBA0100H base
- Mandatory Accessory
- 2x NTSXTB18_0_XH terminal block
Ürün Açıklaması
Bu dijital giriş kiti, Modicon Edge I/O NTS serisinin parçasıdır. Bu kit, bir taban ve dijital giriş modülünün ön montajıdır. 24 V DC'de çalışan, 1-2-3 kablolu bağlantıya sahip, sink lojiğe sahip 16 dijital girişe sahiptir. Otomasyon ve kontrol sistemlerinde çeşitli ayrı (on/off) sinyallerin durumunu izlemek için kullanılır. Eksi 40 ila 70 santigrat derece sıcaklık aralığında çalışır. IP20 koruma derecesine sahiptir ve elektronik bileşenlere ve devre panolarına koruyucu bir kaplama uygulanmıştır. Yüksekliği 137,6 mm, genişliği 30 mm, derinliği 88 mm ve ağırlığı 0,133 kg'dır. Modicon M262 ve Modicon M580 Otomasyon kontrolör serileri ve montaj aksesuarları ile uyumludur. Paket, tabanına önceden monte edilmiş modülü içerir. Kit, mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge I/O NTS, veri toplama için geleceğe hazır bir I/O sistemidir. Modicon Edge I/O NTS, geniş modül seçeneklerine sahip sağlam, dağıtılmış bir IP20 I/O sistemidir.
Başlıca Özellikler
- Konformal kaplama, genişletilmiş sıcaklık aralığı
- Cihazın orijinalliği (Üretici sertifikası)
- Enerji altında değiştirilebilir modül
- Zamandan tasarruf edin ve pazara sunma süresini kısaltın
- Maliyetleri ve planlanmamış kesinti sürelerini azaltın
Teknik Özellikler
Ana12
| Ürün Serisi | Modicon Edge I/O NTS |
|---|---|
| Ürün Ya Da Bileşen Tipi | Discrete input module kit |
| Kit Düzenleme | NTSDDI1602XH module; NTSXBA0100H base |
| Mandatory Accessory | 2x NTSXTB18_0_XH terminal block |
| Ürün Uyumluluğu | NTSN..... |
| Seri Uyumluluğu | Logic/motion controller - Modicon M262; Modicon M580; Third party |
| Cihaz Uygulaması | Industrial application in severe environment |
| Dijital Giriş Sayısı | 16 |
| Group Of İnput Channels | 4 groups of 4 channels |
| Dijital Giriş Gerilimi | 24 V DC |
| Dijital Giriş Lojiği | Pozitif lojik (blok) |
| Çalışma Modu | Synchronous/Isochronous |
Tamamlayıcı27
| Discrete İnput Compatibility | 16 Tip 3 conforming to IEC 61131-2 |
|---|---|
| Discrete İnput Wiring Mode | 1, 2 or 3 wires |
| Dijital Giriş Akımı | 2,5 mA |
| Gerilim Durumu 1 Garantili | : 11...30 V DC |
| Gerilim Durumu 0 Garantili | < 5 V DC |
| Current State 1 Guaranteed | >= 2 mA |
| Geçerli Durum 0 Garanti | <= 1.5 mA |
| Giriş Empedansı | 9.6 kOhm |
| Response Time On İnput | < 90 µs (off to on); < 60 µs (on to off) |
| Giriş Gerilimi | 0...20 ms configurable in 0.1 ms step |
| Paralel Girişler | Evet |
| Giriş Koruma Tipi | Over voltage protection; Over current protection on sensor supply; Reverse polarity protection |
| Input Diagnostic | Power supply error per channel; Sensor power supply error per channel |
| Güç Besleme Tipi | Bus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc); Optional field power from common distribution module (24 Vdc); Optional field power from external power supply (24 Vdc, shared 0 V with module) |
| Nominal Çalışma Gerilimi Limitleri | 20.4...28.8 V DC |
| Tipik Akım Tüketimi | 40,8 mA -de 24 V DC on the Bus current; 14,4 mA -de 24 V DC on the internal field current minimum; 517,3 mA -de 24 V DC on the internal field current maximum |
| W Cinsinden Güç Dağılımı | 2,3 W maximum at 24 V DC |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 1500 V AC |
| Kanallar Ve Topraklama Arasındaki Yalıtım | 1500 V AC |
| Hot Swapping İlk Ayarı | Yes |
| Yerel Sinyalleme | 1 LED (yeşil) for modül çalışıyor (RUN); Kanal başına 1 LED (yeşil) for kanal tanısı; 1 LED (kırmızı) for modül hatası (ERR) |
| Muhafaza Rengi | Gri |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 |
| Yükseklik | 121 mm |
| Genişlik | 30 mm |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 0,133 kg |
Ortam13
| IP Koruma Derecesi | IP20 |
|---|---|
| Koruyucu Bakım | Konforlu kaplama |
| İşaretleme | CE; UKCA; CULus; RCM |
| Ürün Sertifikaları | CE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (beklemede); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending) |
| Standartlar | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 and type 2; EN/IEC 61850-3, location G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Direktifler | 2014/30/EU - elektromanyetik uyumluluk; 2014/34/EU - ATEX direktifi; 2014/35/EU |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…70 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000...5000 m değer kaybı ile |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 1 g without accessory; 2 g with accessory |
| Darbe Dayanımı | 15 g için 11 ms (with and without accessory) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,300 cm |
| Package 1 Width | 8,500 cm |
| Package 1 Length | 13,800 cm |
| Paket Ağırlığı (Lbs) | 168,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 8 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,629 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
