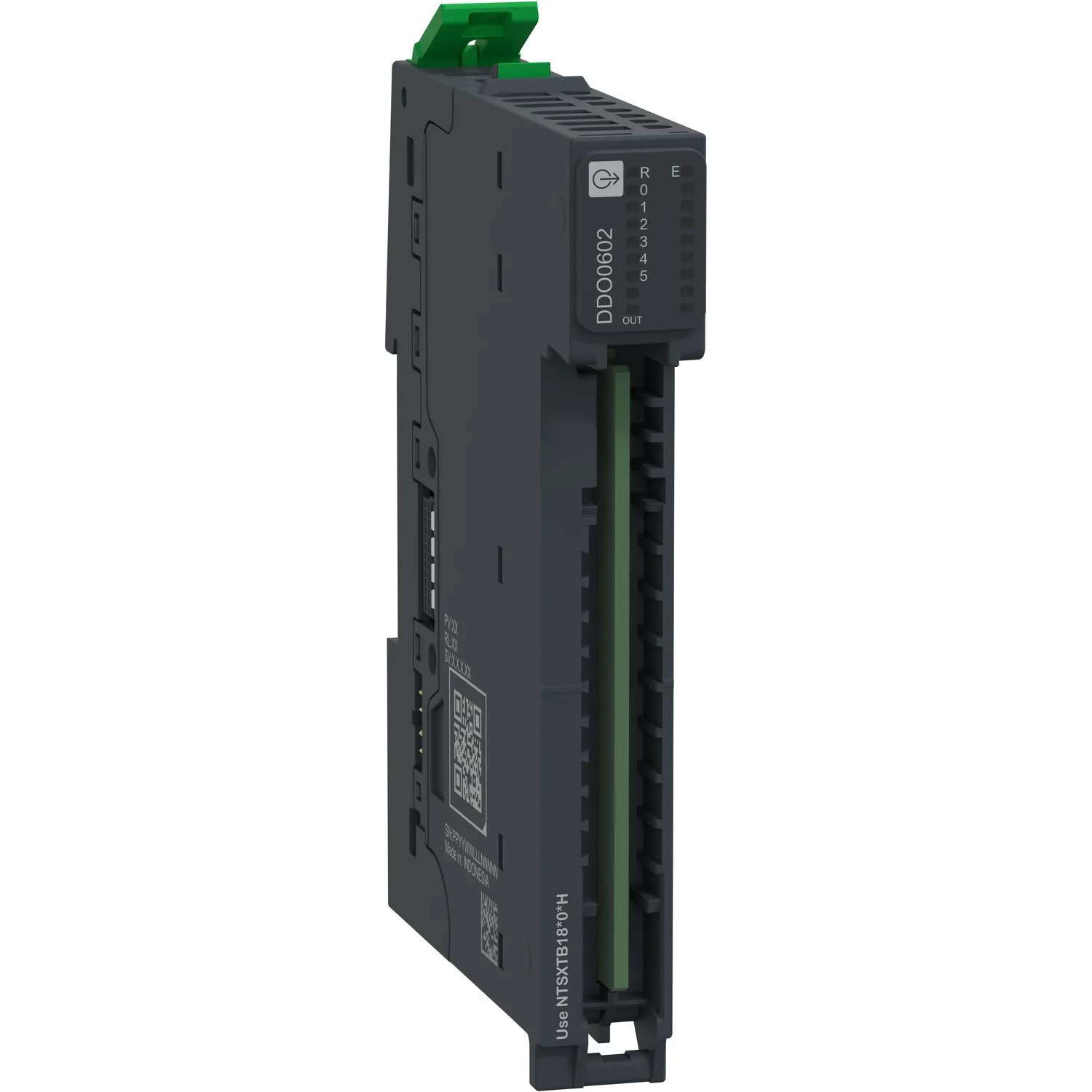

NTSDDO0602K - Edge I/O NTS 6'lı Dijital Çıkış, 1 kablo bağlantısı,Source, Kit
Schneider NTSDDO0602K, Edge I/O NTS 6'lı Dijital Çıkış, 1 kablo bağlantısı,Source, Kit. Kategori: Modicon Edge I/O NTS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:NTSDDO0602K
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:210,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Edge I/O NTS
- Ürün Ya Da Bileşen Tipi
- Discrete output module kit
- Kit Düzenleme
- NTSDDO0602 module; NTSXBA0100H base
- Mandatory Accessory
- NTSXTB18_0_H terminal block
Ürün Açıklaması
Bu dijital çıkış kiti, Modicon Edge G/Ç NTS serisinin parçasıdır. Bu kit, bir taban ve dijital çıkış modülünün ön montajıdır. 24 V DC'de çalışan, 500 mA akım kapasiteli, kaynak mantığına sahip, 1-2-3 kablo bağlantılı 6 dijital çıkışa sahiptir. Sistemin mantığına dayalı olarak çeşitli cihazlara kontrol sinyalleri göndermek için kullanılır. Eksi 40 ila 70 santigrat derece sıcaklık aralığında çalışır. Yüksekliği 116 mm, genişliği 15 mm, derinliği 88 mm ve ağırlığı 0,073 kg'dır. Modicon M262 ve Modicon M580 Otomasyon kontrolör serileri ve montaj aksesuarları ile uyumludur. Paket, tabanına önceden monte edilmiş modülü içerir. Kit, mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge G/Ç NTS, veri toplama için geleceğe hazır bir G/Ç sistemidir. Modicon Edge G/Ç NTS, geniş modül seçeneklerine sahip sağlam, dağıtılmış bir IP20 G/Ç sistemidir.
Başlıca Özellikler
- Entegre koruma
- Cihazın orijinalliği (Üretici sertifikası)
- Çalışırken değiştirilebilir modül
- Zamandan tasarruf edin ve pazara sunma süresini kısaltın
- Maliyetleri ve planlanmamış kesinti sürelerini azaltın
Teknik Özellikler
Ana12
| Ürün Serisi | Modicon Edge I/O NTS |
|---|---|
| Ürün Ya Da Bileşen Tipi | Discrete output module kit |
| Kit Düzenleme | NTSDDO0602 module; NTSXBA0100H base |
| Mandatory Accessory | NTSXTB18_0_H terminal block |
| Ürün Uyumluluğu | NTSN..... |
| Seri Uyumluluğu | Logic/motion controller - Modicon M262; Modicon M580; Third party |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Dijital Çıkış Sayısı | 6 |
| Group Of Output Channels | 1 group |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Dijital Çıkış Gerilimi | 24 V DC |
| Çalışma Modu | Synchronous/Isochronous |
Tamamlayıcı25
| Dijital Çıkış Sayısı | 6 transistör |
|---|---|
| Discrete Output Wiring Mode | 1, 2 or 3 wires |
| Dijital Çıkış Akımı | 500 mA per channel; 3 A modül başına |
| Discrete Output Frequency | 1 kHz for resistive load; 0.5/LI² Hz for inductive load |
| Çıkışta Yanıt Süresi | 70 µs maximum (turn on); 120 µs maximum (turn off) |
| Maximum Leakage Current | 0,001 mA kanal başına |
| Maksimum Gerilim Düşüşü | <0,1 V kanal başına için DC |
| Maximum Tungsten Load | <12 W |
| Çıkış Koruma Tipi | Transient voltage suppression per channel; Short circuit protection per channel; Overload/thermal protection per channel; Reverse polarity protection per module |
| Output Diagnostic | Power supply error per channel; Over current error per channel |
| Güç Besleme Tipi | Bus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc) |
| Nominal Çalışma Gerilimi Limitleri | 20.4...28.8 V DC |
| Tipik Akım Tüketimi | 32,4 mA -de 24 V DC on the Bus current; 3,6 mA -de 24 V DC on the internal field current minimum; 3004,3 mA -de 24 V DC on the internal field current maximum |
| Elektrikli Bağlantı | Vidalı/yaylı terminal bloğu |
| W Cinsinden Güç Dağılımı | 1,81 W maximum at 24 V DC |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 1500 V AC |
| Kanallar Ve Topraklama Arasındaki Yalıtım | 1500 V AC |
| Hot Swapping İlk Ayarı | Yes |
| Yerel Sinyalleme | 1 LED (yeşil) for modül çalışıyor (RUN); Kanal başına 1 LED (yeşil) for kanal tanısı; 1 LED (kırmızı) for modül hatası (ERR) |
| Muhafaza Rengi | Gri |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 |
| Yükseklik | 116,6 mm |
| Genişlik | 15 mm |
| Derinlik | 81 mm |
| Ürün Ağırlığı | 0,073 kg |
Ortam13
| IP Koruma Derecesi | IP20 |
|---|---|
| İşaretleme | CE; UKCA; CULus; RCM |
| Ürün Sertifikaları | CE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (beklemede); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending) |
| Standartlar | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 and type 2; EN/IEC 61850-3, location G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Direktifler | 2014/30/EU - elektromanyetik uyumluluk; 2014/34/EU - ATEX direktifi; 2014/35/EU |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000...5000 m değer kaybı ile |
| Kirletme Derecesi | 2 |
| Çevresel Özellik | Gas resistant C3 and G2 |
| Titreşim Direnci | 1 g without accessory; 2 g with accessory |
| Darbe Dayanımı | 15 g için 11 ms (with and without accessory) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,100 cm |
| Package 1 Width | 12,000 cm |
| Package 1 Length | 9,300 cm |
| Paket Ağırlığı (Lbs) | 103,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,937 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
