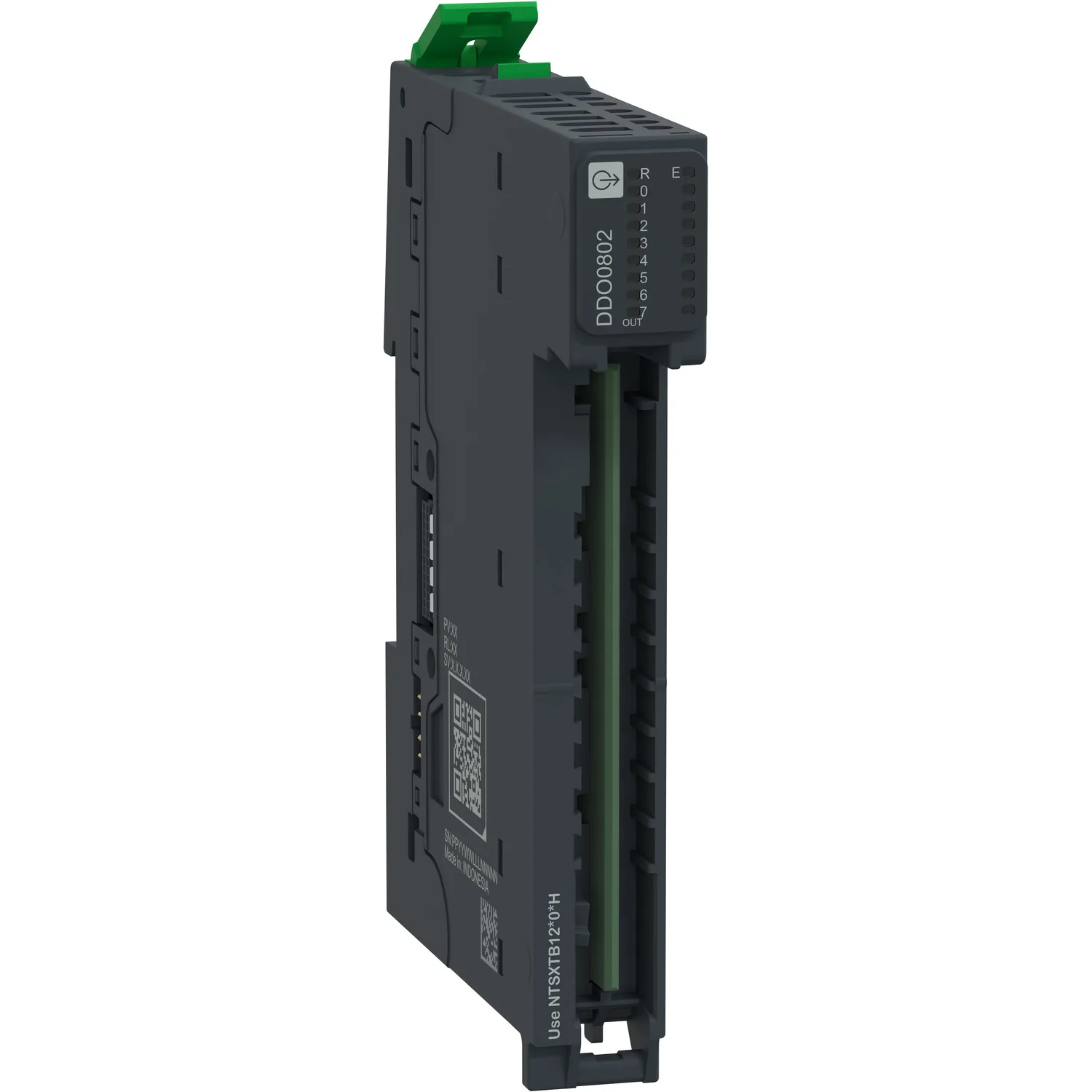

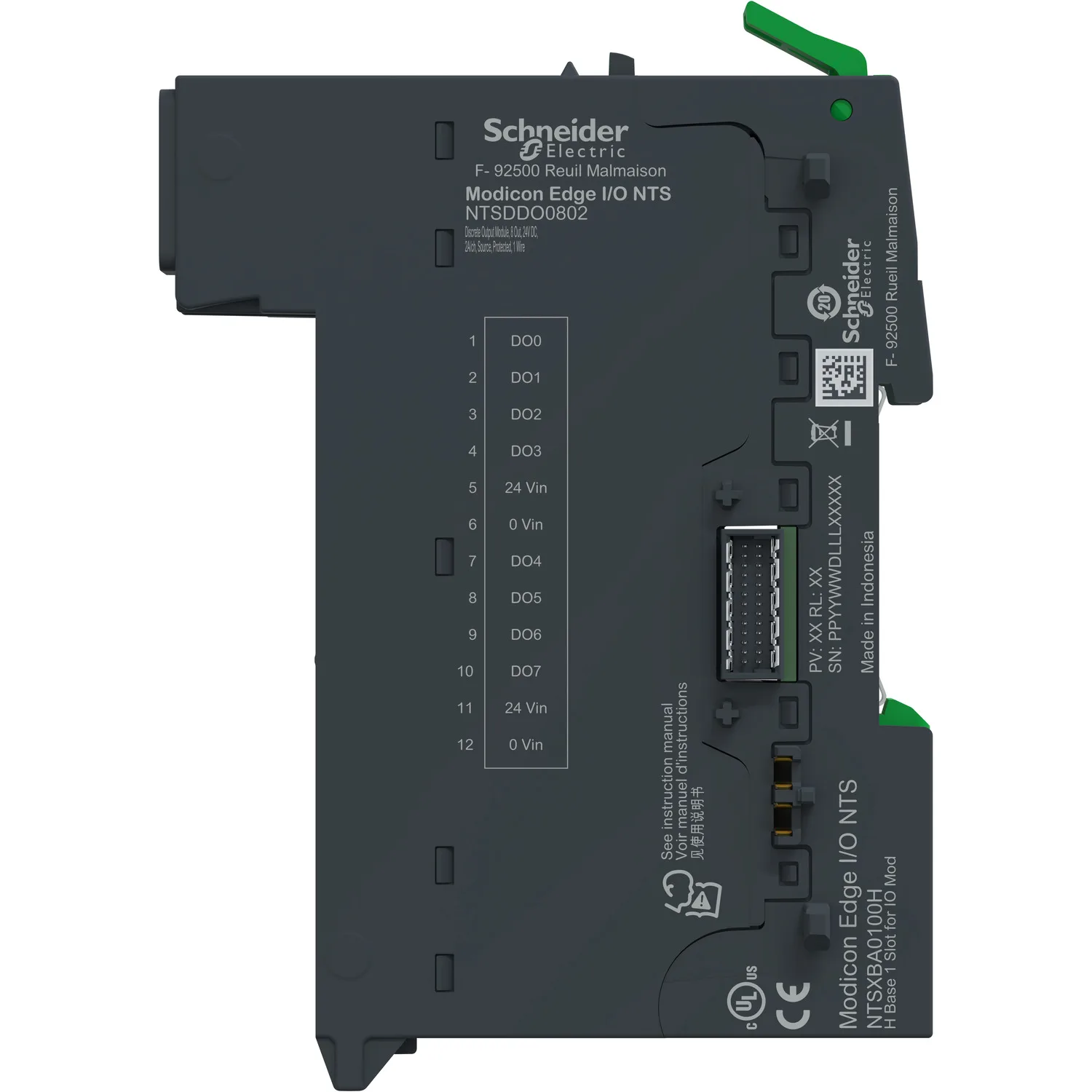

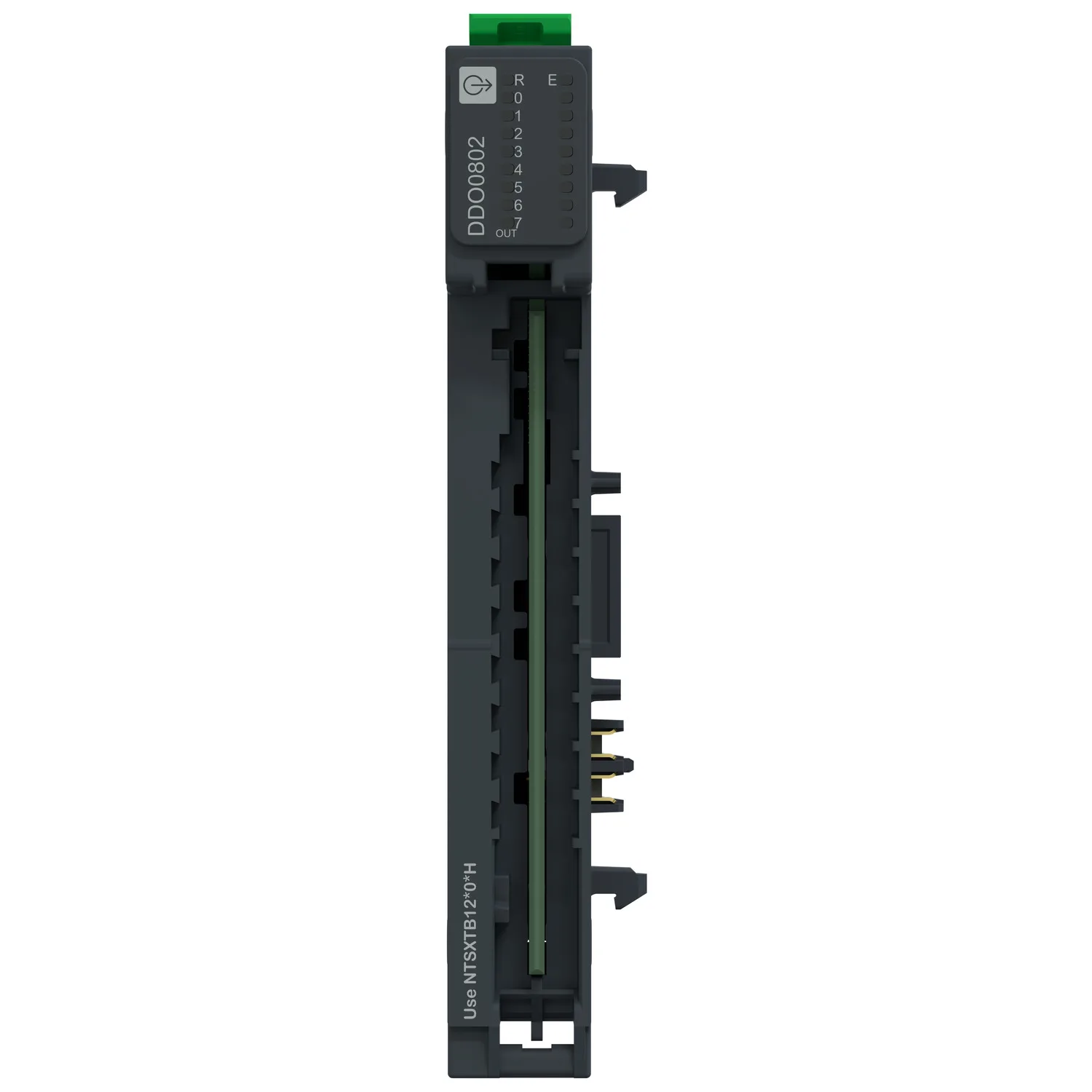

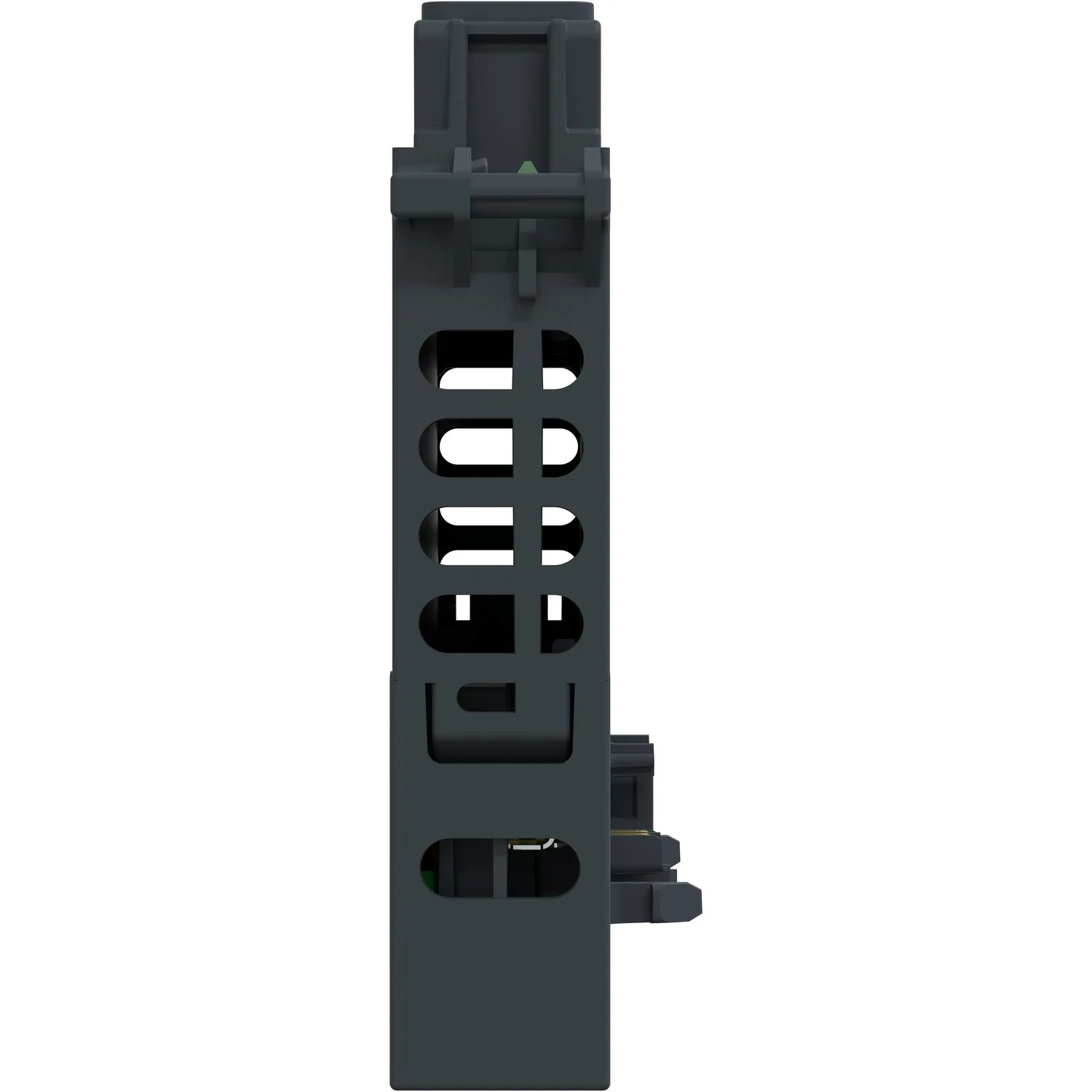

NTSDDO0802K - Edge I/O NTS 8'lı Dijital Çıkış, 1 kablo bağlantısı,Source, Harici besleme, Kit
Schneider NTSDDO0802K, Edge I/O NTS 8'lı Dijital Çıkış, 1 kablo bağlantısı,Source, Harici besleme, Kit. Kategori: Modicon Edge I/O NTS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:NTSDDO0802K
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:233,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Edge I/O NTS
- Ürün Ya Da Bileşen Tipi
- Discrete output module kit
- Kit Düzenleme
- NTSDDO0802 module; NTSXBA0100H base
- Mandatory Accessory
- NTSXTB12_0_H terminal block
Ürün Açıklaması
Bu dijital çıkış kiti, Modicon Edge I/O NTS serisinin parçasıdır. Bu kit, bir taban ve dijital çıkış modülünün ön montajıdır. 24 V DC'de çalışan, 2 A akım kapasiteli, kaynak mantığına sahip, 1 kablo bağlantılı 8 dijital çıkışa sahiptir. Sistemin mantığına dayalı olarak çeşitli cihazlara kontrol sinyalleri göndermek için kullanılır. Eksi 40 ila 70 santigrat derece sıcaklık aralığında çalışır. Yüksekliği 116 mm, genişliği 15 mm, derinliği 88 mm ve ağırlığı 0,072 kg'dır. Modicon M262 ve Modicon M580 Otomasyon kontrolör serileri ve montaj aksesuarları ile uyumludur. Paket, tabanına önceden monte edilmiş modülü içerir. Kit, mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge I/O NTS, veri toplama için geleceğe hazır bir I/O sistemidir. Modicon Edge I/O NTS, geniş modül seçeneklerine sahip sağlam, dağıtılmış bir IP20 I/O sistemidir.
Başlıca Özellikler
- Entegre koruma
- Cihazın orijinalliği (Üretici sertifikası)
- Enerji altında değiştirilebilir modül
- Zamandan tasarruf edin ve pazara sunma süresini kısaltın
- Maliyetleri ve planlanmamış kesinti sürelerini azaltın
Teknik Özellikler
Ana12
| Ürün Serisi | Modicon Edge I/O NTS |
|---|---|
| Ürün Ya Da Bileşen Tipi | Discrete output module kit |
| Kit Düzenleme | NTSDDO0802 module; NTSXBA0100H base |
| Mandatory Accessory | NTSXTB12_0_H terminal block |
| Ürün Uyumluluğu | NTSN..... |
| Seri Uyumluluğu | Logic/motion controller - Modicon M262; Modicon M580; Third party |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Dijital Çıkış Sayısı | 8 |
| Group Of Output Channels | 2 groups of 4 channels |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Dijital Çıkış Gerilimi | 24 V DC |
| Çalışma Modu | Synchronous/Isochronous |
Tamamlayıcı25
| Dijital Çıkış Sayısı | 8 transistör |
|---|---|
| Discrete Output Wiring Mode | 1 tel |
| Dijital Çıkış Akımı | 2 A per channel; 4 A grup başına; 8 A modül başına |
| Discrete Output Frequency | 1 kHz for resistive load; 0.5/LI² Hz for inductive load |
| Çıkışta Yanıt Süresi | 90 µs maximum (turn on); 110 µs maximum (turn off) |
| Maximum Leakage Current | 0,001 mA kanal başına |
| Maksimum Gerilim Düşüşü | <0,25 V kanal başına için DC |
| Maximum Tungsten Load | <12 W |
| Çıkış Koruma Tipi | Transient voltage suppression per channel; Short circuit protection per channel; Overload/thermal protection per channel |
| Output Diagnostic | External power supply error per channel; Over current error per channel |
| Güç Besleme Tipi | Bus power from power supply bus (24 Vdc); Field power from external power supply (24 Vdc) |
| Nominal Çalışma Gerilimi Limitleri | 20.4...28.8 V DC |
| Tipik Akım Tüketimi | 33,6 mA -de 24 V DC on the Bus current; 0 mA -de 24 V DC on the internal field current |
| Elektrikli Bağlantı | Vidalı/yaylı terminal bloğu |
| W Cinsinden Güç Dağılımı | 1,68 W maximum at 24 V DC |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 1500 V AC |
| Kanallar Ve Topraklama Arasındaki Yalıtım | 1500 V AC |
| Hot Swapping İlk Ayarı | Yes |
| Yerel Sinyalleme | 1 LED (yeşil) for modül çalışıyor (RUN); Kanal başına 1 LED (yeşil) for kanal tanısı; 1 LED (kırmızı) for modül hatası (ERR) |
| Muhafaza Rengi | Gri |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 |
| Yükseklik | 100 mm |
| Genişlik | 15 mm |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 0,072 kg |
Ortam12
| IP Koruma Derecesi | IP20 |
|---|---|
| İşaretleme | CE; UKCA; CULus; RCM |
| Ürün Sertifikaları | CE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (beklemede); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending) |
| Standartlar | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 and type 2; EN/IEC 61850-3, location G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Direktifler | 2014/30/EU - elektromanyetik uyumluluk; 2014/34/EU - ATEX direktifi; 2014/35/EU |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000...5000 m değer kaybı ile |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 1 g without accessory; 2 g with accessory |
| Darbe Dayanımı | 15 g için 11 ms (with and without accessory) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,800 cm |
| Package 1 Width | 8,500 cm |
| Package 1 Length | 12,000 cm |
| Paket Ağırlığı (Lbs) | 101,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,902 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
