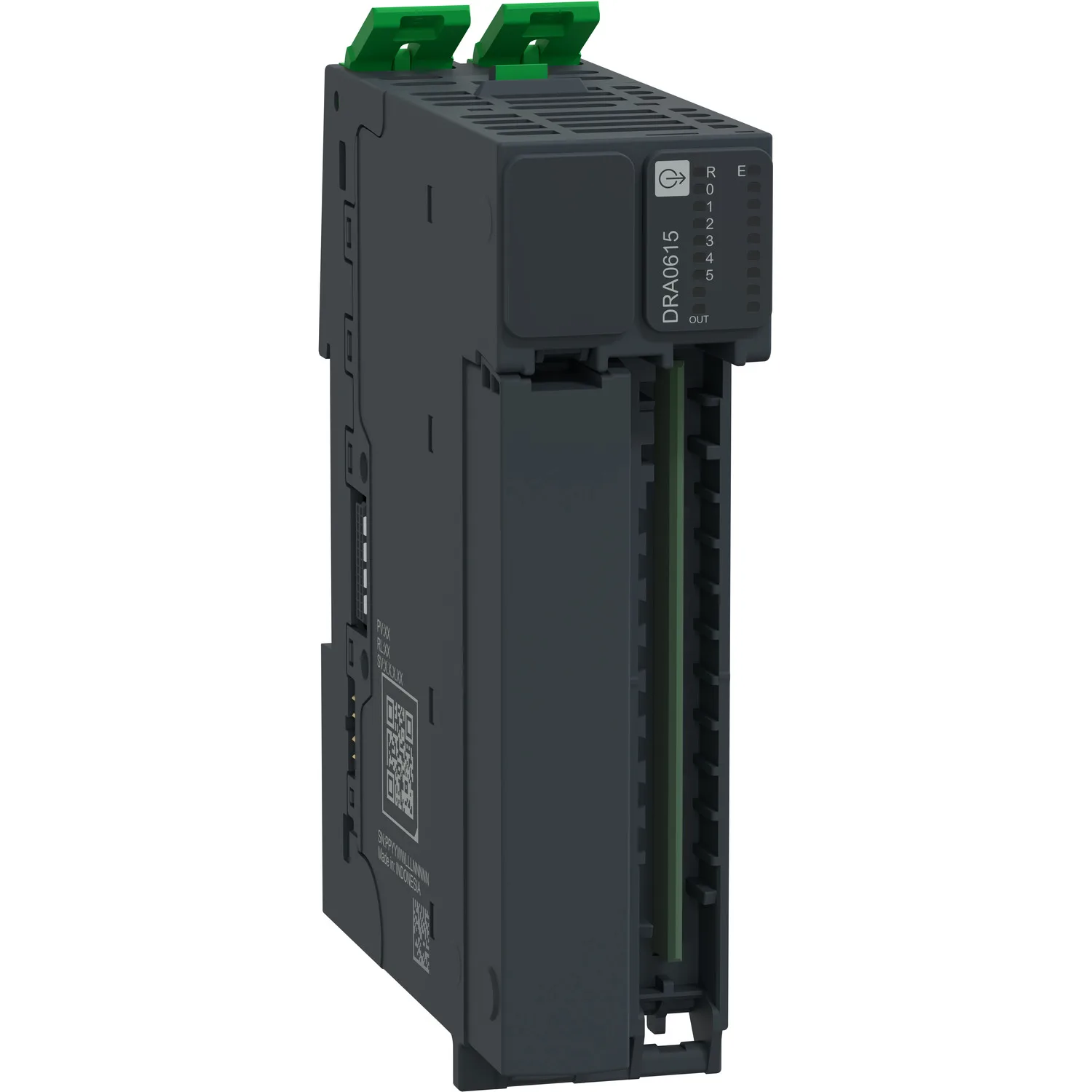

NTSDRA0615K - Edge I/O NTS 6'lı Dijital Çıkış, İzoleli, Röle çıkış
Schneider NTSDRA0615K, Edge I/O NTS 6'lı Dijital Çıkış, İzoleli, Röle çıkış. Kategori: Modicon Edge I/O NTS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:NTSDRA0615K
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:194,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Edge I/O NTS
- Ürün Ya Da Bileşen Tipi
- Discrete output module kit
- Kit Düzenleme
- NTSDRA0615 module; NTSXBA0100H base
- Mandatory Accessory
- NTSXTB12_1_H terminal block
Ürün Açıklaması
Bu röle çıkışı kiti, Modicon Edge I/O NTS serisinin parçasıdır. Bu kit, bir taban ve bir röle çıkışı modülünün ön montajıdır. 5 ila 125 V DC ve 24 V ila 240 V AC arasında çalışan 6 adet izole NO röle çıkışı, 2 A özelliklerine sahiptir. NO röle anahtarlarını kullanarak çeşitli cihazları kontrol etmek için kontrolör kullanılır. Eksi 40 ila 70 santigrat derece sıcaklık aralığında çalışır. IP koruma derecesi IP20'dir. Yüksekliği 116 mm, genişliği 30 mm, derinliği 88 mm ve ağırlığı 0,123 kg'dır. Modicon M262 ve Modicon M580 Otomasyon kontrolör serileri ve montaj aksesuarları ile uyumludur. Paket, tabanına önceden monte edilmiş modülü içerir. Kit, mekanik kilitleme klipsi ile DIN rayına monte edilir. Modicon Edge I/O NTS, veri toplama için geleceğe hazır bir I/O sistemidir. Modicon Edge I/O NTS, geniş modül seçeneklerine sahip sağlam, dağıtılmış bir IP20 I/O sistemidir.
Başlıca Özellikler
- Cihazın orijinalliği (Üretici sertifikası)
- Enerji altında değiştirilebilir modül
- Zamandan tasarruf edin ve pazara sunma süresini kısaltın
- Maliyetleri ve planlanmamış kesinti sürelerini azaltın
- Esnekliği artırın
Teknik Özellikler
Ana11
| Ürün Serisi | Modicon Edge I/O NTS |
|---|---|
| Ürün Ya Da Bileşen Tipi | Discrete output module kit |
| Kit Düzenleme | NTSDRA0615 module; NTSXBA0100H base |
| Mandatory Accessory | NTSXTB12_1_H terminal block |
| Ürün Uyumluluğu | NTSN..... |
| Seri Uyumluluğu | Logic/motion controller - Modicon M262; Modicon M580; Third party |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Dijital Çıkış Sayısı | 6 |
| Group Of Output Channels | 6 groups of 1 channels |
| Dijital Çıkış Gerilimi | 24...250 V AC; 5...125 V DC |
| Çalışma Modu | Asynchronous |
Tamamlayıcı27
| Dijital Çıkış Sayısı | 6 relay outputs (form A with NO) |
|---|---|
| Discrete Output Wiring Mode | 2 tel |
| Dijital Çıkış Akımı | 2 A maximum per output at 30 Vdc or 250 Vac (inductive/resistive); 0.2 A maximum per output at 125 Vdc (resistive) |
| Minimum Anahtarlama Akımı | 10 mA 5 V DC |
| Discrete Output Frequency | 2 Hz for resistive load; 0.5 Hz for inductive load; 2 Hz for lamp load |
| Çıkışta Yanıt Süresi | < 10 ms deaktivasyon; < 20 ms aktivasyon |
| Mekanik Dayanıklılık | 2000000 cycles |
| [Ith] Klasik Açık Hava Termik Akımı | 2 A per channel |
| Paralel Çıkışlar | Yes for logic links; Yes for redundant control of load |
| Output Diagnostic | Power supply error per channel |
| Elektrik Dayanıklılığı | 150000 cycles 2 A 250/30 V AC/DC dirençli; 100000 cycles 2 A 250/30 V AC/DC endüktif; 300000 cycles 1 A 250/30 V AC/DC |
| Güç Besleme Tipi | Bus power from power supply bus (24 Vdc); Field power from power supply field (5...125 Vdc or 24...250 Vac) |
| Nominal Çalışma Gerilimi Limitleri | 20.4...28.8 V DC |
| Tipik Akım Tüketimi | 31,2 mA -de 24 V DC on the Bus current; 1,2 mA -de 24 V DC on the internal field current minimum; 41,4 mA -de 24 V DC on the internal field current maximum |
| Elektrikli Bağlantı | Vidalı/yaylı terminal bloğu |
| W Cinsinden Güç Dağılımı | 2,23 W maximum at 24 V DC |
| Kanallar Arasındaki Yalıtım | 1780 V AC |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 3000 V AC |
| Kanallar Ve Topraklama Arasındaki Yalıtım | 3000 V AC |
| Hot Swapping İlk Ayarı | Yes |
| Yerel Sinyalleme | 1 LED (yeşil) for modül çalışıyor (RUN); Kanal başına 1 LED (yeşil) for kanal tanısı; 1 LED (kırmızı) for modül hatası (ERR) |
| Muhafaza Rengi | Gri |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 |
| Yükseklik | 100 mm |
| Genişlik | 30 mm |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 0,123 kg |
Ortam12
| IP Koruma Derecesi | IP20 |
|---|---|
| İşaretleme | CE; UKCA; CULus; RCM |
| Ürün Sertifikaları | CE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (beklemede); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending) |
| Standartlar | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 and type 2; EN/IEC 61850-3, location G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Direktifler | 2014/30/EU - elektromanyetik uyumluluk; 2014/34/EU - ATEX direktifi; 2014/35/EU - directive basse tension |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000...5000 m değer kaybı ile |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 1 g without accessory; 2 g with accessory |
| Darbe Dayanımı | 15 g için 11 ms (with and without accessory) |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,300 cm |
| Package 1 Width | 8,500 cm |
| Package 1 Length | 12,000 cm |
| Paket Ağırlığı (Lbs) | 154,900 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,142 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
