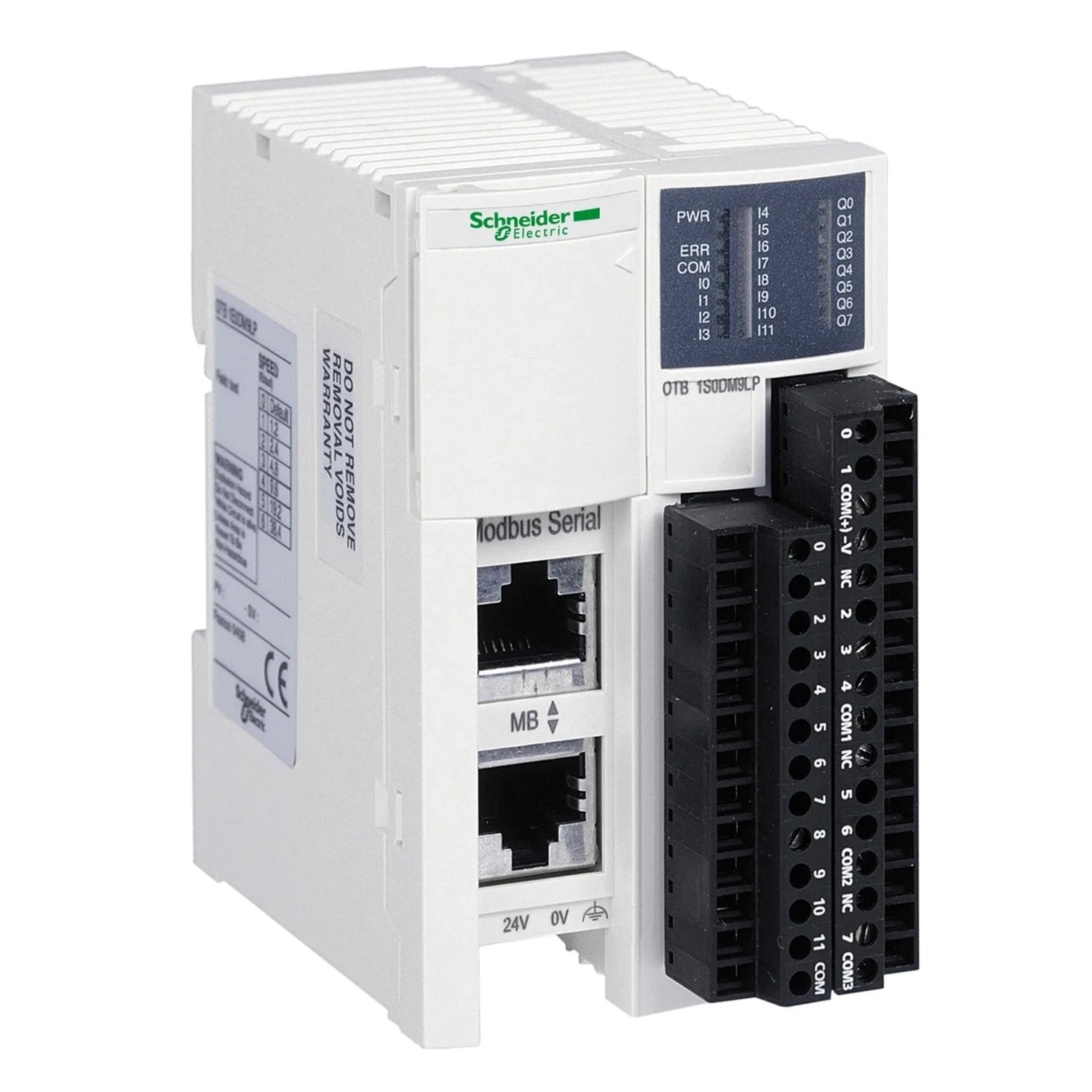

Schneider OTB1S0DM9LP. Kategori: Advantys OTB. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:OTB1S0DM9LP
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon OTB
- Ürün Ya Da Bileşen Tipi
- G/Ç dağıtılmış modül
- Dijital Giriş Sayısı
- 12 'e uygunEN/IEC 61131 tip 1
- Dijital Giriş Lojiği
- Blok veya kaynak
Ürün Açıklaması
- Bir kontrol kaynağı (PLC, değişken hızlı sürücüler, PC) ile giriş ve çıkışlar arasında veri alışverişi sağlar
- Magelis HMI kontrolörü XBTGC ve Sürücü kontrolörleri Altivar IMC (Altivar 61 / Altivar 71 ile) ile uyumludur
- Çıkarılabilir vidalı terminal ile donatılmıştır, 35 mm simetrik DIN rayı üzerine monte edilebilir.
Teknik Özellikler
Ana8
| Ürün Serisi | Modicon OTB |
|---|---|
| Ürün Ya Da Bileşen Tipi | G/Ç dağıtılmış modül |
| Entegre Bağlantı Tipi | Yalıtımsız seri bağlantı paralel 2 x RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 2 bükülmüş ekranlı çift -de 1,2...38,4 kbit/sn yarım duplex |
| Dijital Giriş Sayısı | 12 'e uygunEN/IEC 61131 tip 1 |
| Dijital Giriş Lojiği | Blok veya kaynak |
| Dijital Giriş Akımı | 5 mA için I0...I1; 5 mA için I6...I7; 7 mA için I2...I5; 7 mA için I8...I11 |
| Dijital Çıkış Sayısı | 2 solid state PNP için Q0...Q1 çikis lojigi: kaynak; 6 röle için Q2...Q7 |
| Dijital Çıkış Akımı | 2000 mA için röle; 300 mA için solid state |
Tamamlayıcı49
| Topoloji | Zincir bağlantı veya tap bağlantısı ile bağlı cihazlar |
|---|---|
| Veriyolu Uzunluğu | 0…10 m tapoff uzunlugu: 0…15 m |
| Segment Başına Cihaz Sayısı | 0…32 |
| Veri Biçimi | 7 veya 8 bit, 1 veya 2 durdurma biti |
| Parite | Yok; Çift; Tek |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Dijital Giriş Tipi | NPN veya PNP |
| Giriş Gerilimi Limitleri | 20,4...26,4 V |
| Elektronik Filtreleme Süresi | 0,035 ms için I0...I1 1 durumunda; 0,035 ms için I6...I7 1 durumunda; 0,04 ms için I2...I5 1 durumunda; 0,04 ms için I8...I11 1 durumunda; 0,045 ms için I0...I1 0 durumunda; 0,045 ms için I6...I7 0 durumunda; 0,15 ms için I2...I5 0 durumunda; 0,15 ms için I8...I11 0 durumunda |
| Yapılandırılabilir Filtreleme Süresi | 3 ms; 12 ms; 0 ms |
| Giriş Empedansı | 3.4 kOhm için I2...I5; 3.4 kOhm için I8...I11; 5,7 kOhm için I0...I1; 5,7 kOhm için I6...I7 |
| Dijital Çıkış Gerilimi | 24 V DC solid state çikislar; 240 V AC röle çikislar; 30 V DC röle çikislar |
| Çıkış Gerilimi Limitleri | 20,4...28,8 V solid state |
| Maksimum Çıkış Akımı | 360 mA, solid state |
| Maximum Current Per Output Common | 8 A röle; 0,72 A solid state |
| Akım Tüketimi | 30 mA -de 5 V DC (1 durumunda) röle çıkışı; 40 mA -de 24 V DC (1 durumunda) röle çıkışı; 5 mA -de 5 V DC (0 durumunda) röle çıkışı |
| Çıkış Aşırı Gerilim Koruması | 38...40 V |
| Maximum Tungsten Load | <8 W için solid state |
| Yanıt Süresi | 300 µs 0 durumunda için röle; 300 µs 1 durumunda için röle; 5 µs 0 durumunda için solid state; 5 µs 1 durumunda için solid state |
| Minimum Switchable Load | 0,1 mA |
| Kontak Sıçrama Süresi | <= 1 ms için röle |
| Maximum Leakage Current | 0,1 mA 0 durumunda için solid state |
| Düşme Gerilimi | 1 V 1 durumunda |
| Kanallar Ve İç Lojik Arasindaki Yalitim | 1 dakika için 1500 Vrms için röle çıkışı; 1 dakika için 500 Vrms için giriş devresi; 1 dakika için 500 Vrms için solid state çıkışı |
| Kanallar Arasındaki Yalıtım | Hiçbiri |
| Kontak Direnci | 30 mOhm |
| Elektrik Dayanıklılığı | 500000 cycles AC-1ile 500 VA yük için röle çıkışı; 500000 cycles AC-14ile 250 VA yük için röle çıkışı; 500000 cycles AC-15ile 200 VA yük için röle çıkışı; 500000 cycles DC-1ile 60 W yük için röle çıkışı; 500000 cycles DC-13ile 30 W yük için röle çıkışı |
| Besleme Devresi Tipi | DC |
| [Us] Nominal Besleme Voltajı | 24 V |
| Besleme Gerilimi Limitleri | 20,4…26,2 V |
| Giriş Akımı | 700 mA -de 26,2 V için besleme devresi |
| Kalkış Akımı | 1 A için solid state çıkışı; 50 A için besleme devresi |
| Güç Tüketimi | 19 W |
| Maksimum G/Ç Genişletme Modülü Sayısı | 7 |
| G/Ç Genişletme Kapasitesi | 132ile vidalı terminal Dijital G/Ç modül(ler); 188ile yaylı terminal Dijital G/Ç modül(ler); 244ile HE10 konnektörü Dijital G/Ç modül(ler); 7 x 8G veya 7 x 2G veya 7 x (4G/2Ç)ile vidalı terminal analog G/Ç modül(ler) |
| Yalıtım Direnci | >= 10 MOhm G/Ç ve toprak terminalleri arasında; >= 10 MOhm güç beslemesi ve toprak arasında |
| G/Ç Bağlantısı | Çıkarılabilir vidalı terminal bloğu |
| Ortak Nokta Sayısı | 1 için röle çıkışı (1 NA); 1 için röle çıkışı (2 NA); 1 için röle çıkışı (3 NA); 1 için giriş; 1 için solid state çıkışı |
| Sayım Giriş Sayısı | 2 |
| Sayma Kapasitesi | 32 bit |
| Sayım Frekansı | 5000 Hz; 20000 Hz |
| Darbe Jeneratör Sayısı | 2 |
| Darbe Jeneratör Frekansı | 7 kHz |
| Darbe Jeneratör Fonksiyonu | RPLS darbe jeneratörü çıkışı; RPWM darbe genişliği modülasyonu |
| İşaretleme | CE |
| Sabitleme Modu | Klipsle (35 mm simetrik DIN rayı); Vidalarla (sabitleme kitli panel); Vidalarla (sabitleme kitli sert plaka) |
| Durum LED'i | Kanal başına 1 LED (yeşil) G/Ç; 1 LED (yeşil) PWR; 1 LED (kırmızı) ERR; 1 LED (sarı) COM |
| Ürün Ağırlığı | 0,19 kg |
Ortam16
| IP Koruma Derecesi | IP20 |
|---|---|
| Mikro Kırılmalara Bağışıklık | 10 ms için besleme devresi |
| Dielektrik Gücü | 500 V G/Ç ve toprak terminalleri arasında; 500 V güç beslemesi ve toprak arasında |
| Standartlar | CSA C22.2 No 213 Sınıf I Bölüm 2 Grup A; EN 61131-2; IEC 61131-2; CSA; CSA C22.2 No 213 Sınıf I Bölüm 2 Grup B; CSA C22.2 No 213 Sınıf I Bölüm 2 Grup D; UL 508; CSA C22.2 No 213 Sınıf I Bölüm 2 Grup C |
| Ürün Sertifikaları | cULus |
| Nominal Çalışma Ortam Sıcaklığı | 0…55 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 30…95 % yoğuşmasız |
| Kirletme Derecesi | 2 'e uygunEN 60664; 2 'e uygunIEC 60664 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 0,075 mm -de 10…57 Hz üzerinde 35 mm simetrik DIN rayı; 1 gn -de 57…150 Hz üzerinde 35 mm simetrik DIN rayı |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN 61131; 15 gn için 11 ms 'e uygunIEC 61131 |
| Elektrostatik Deşarja Direnç | 4 kV kontakta 'e uygunIEC 61000-4-2; 8 kV havada 'e uygunEN 61000-4-2; 8 kV havada 'e uygunIEC 61000-4-2; 4 kV kontakta 'e uygunEN 61000-4-2 |
| Yayılmalı Alanlara Direnç | 10 V/m,radyo frekansi alanlari = 80000000…2000000000 Hz 'e uygunEN 61000-4-3; 10 V/m,radyo frekansi alanlari = 80000000…2000000000 Hz 'e uygunIEC 61000-4-3 |
| Hızlı Geçici Akımlara Direnç | 1 kV 'e uygunIEC 61000-4-4 (24 V solid state G/Ç); 2 kV 'e uygunIEC 61000-4-4 (24 V besleme) |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 10,6 cm |
| Package 1 Length | 12,5 cm |
| Paket Ağırlığı (Lbs) | 320,0 g |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
Dokümanlar ve İndirmeler
Dokümanlar üreticinin sitesinde yayınlanır ve yeni sekmede açılır.
