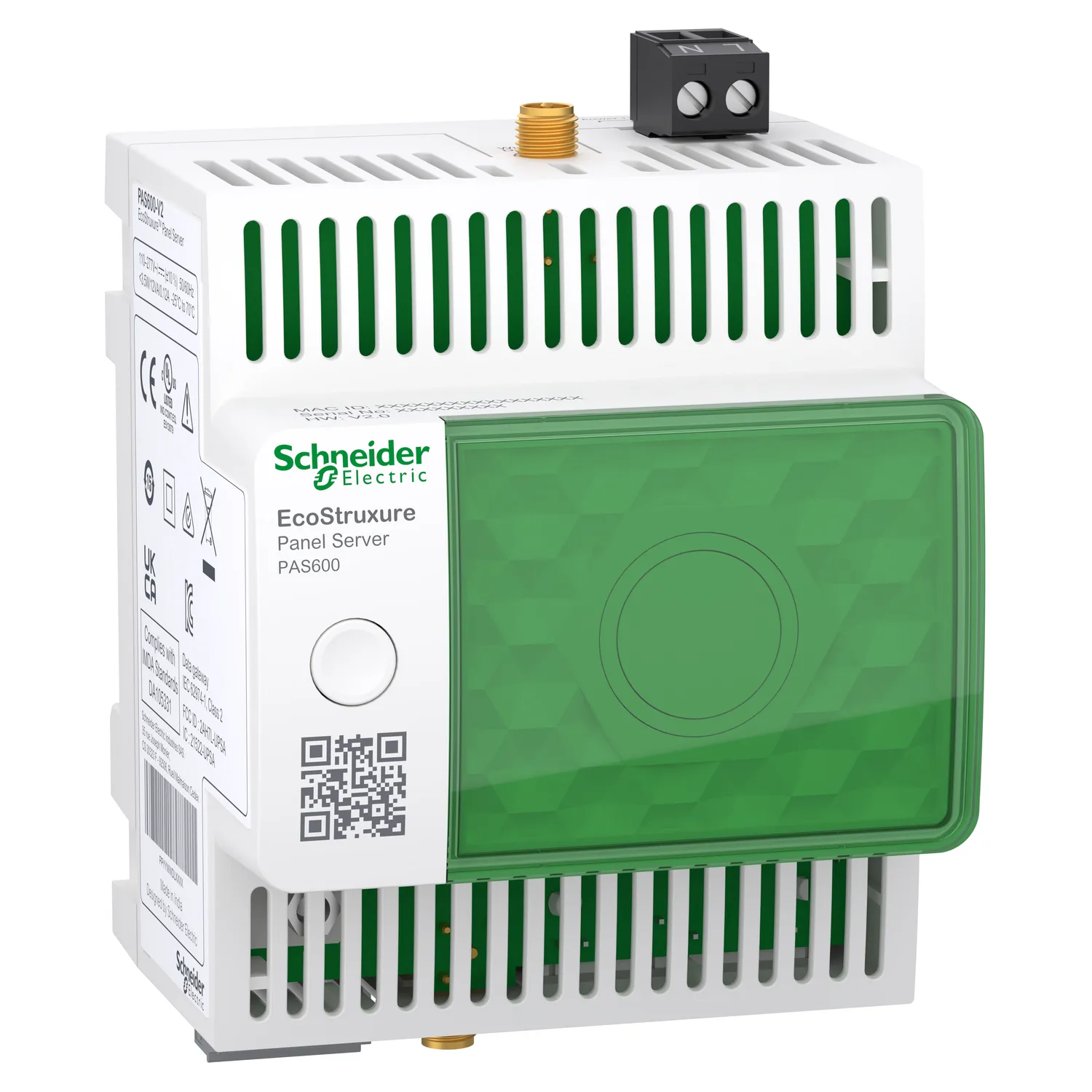

PAS600 - EcoStruxure Panel Server - üniversal kablosuz, yoğunlaştırıcı modbus ağ geçidi 110-277 VAC/DC
Schneider PAS600, EcoStruxure Panel Server - üniversal kablosuz, yoğunlaştırıcı modbus ağ geçidi 110-277 VAC/DC. Kategori: EcoStruxure™ Panel Server. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:PAS600
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:697,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- EcoStruxure
- Ürün Adı
- Panel Sunucu Evrensel
- Ürün Ya Da Bileşen Tipi
- Ağ geçidi
- Ürün Grubu
- PAS600
Ürün Açıklaması
- EcoStruxure Panel Server, kablolu veya kablosuz akıllı IoT cihazlarının kenar kontrol yazılımına veya bulut uygulamasına bağlanmasını sağlayan bir ağ geçididir.
- Schneider Electric'in PowerTag Energy, PowerLogic HeatTag, Power Tag Ambiant, Power Tag control ve diğerleri gibi kablosuz cihazlarını bağlayın.
- Schneider-Electric ve üçüncü partilere ait Güç Ölçerler ve Koruma cihazları dahil olmak üzere piyasadaki Modbus/RS485 ve Modbus/TCP cihazlarının çoğunu bağlayın.
- Kullanıcı dostu web sayfaları, tüm bağlı cihazların ölçümlerinin birinci düzeyde izlenmesini ve tüm alarmların kayıt altına alınmasını sağlar.
- Gelişmiş tanılama bilgileri ve günlükleri içeren gömülü web sayfaları aracılığıyla sistemin basit sorun gidermesi.
- Gömülü web sayfaları veya devreye alma raporları ve gelişmiş özellikler sunan EcoStruxure Power Commission aracılığıyla kolay devreye alma.

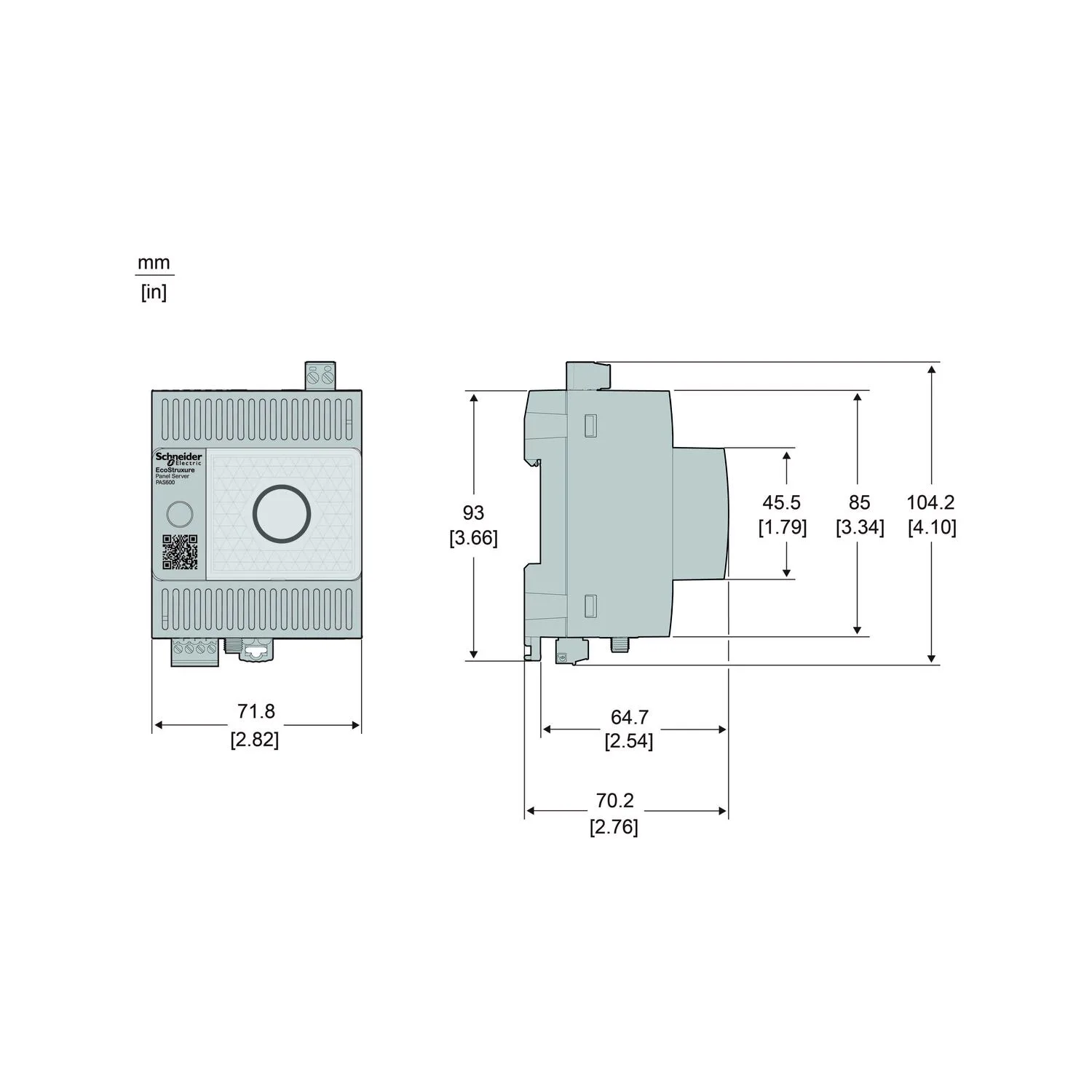

- Ürün ölçüleri şu şekildedir: Genişlik 72 milimetre, derinlik 70,2 milimetre ve yükseklik 93 milimetredir.
- 110 ila 277 VAC/DC 50-60Hz 3W/10VA Maksimum Güç Kaynağı. -25°C ila +70°C Çalışma sıcaklığı. %93'e kadar bağıl nem.
- CE, UL/CSA, IEC61010, UL61010, IEC62974-1, Denizcilik sertifikası, RCM, EAC ve UKCA dahil olmak üzere başlıca sertifikalar.

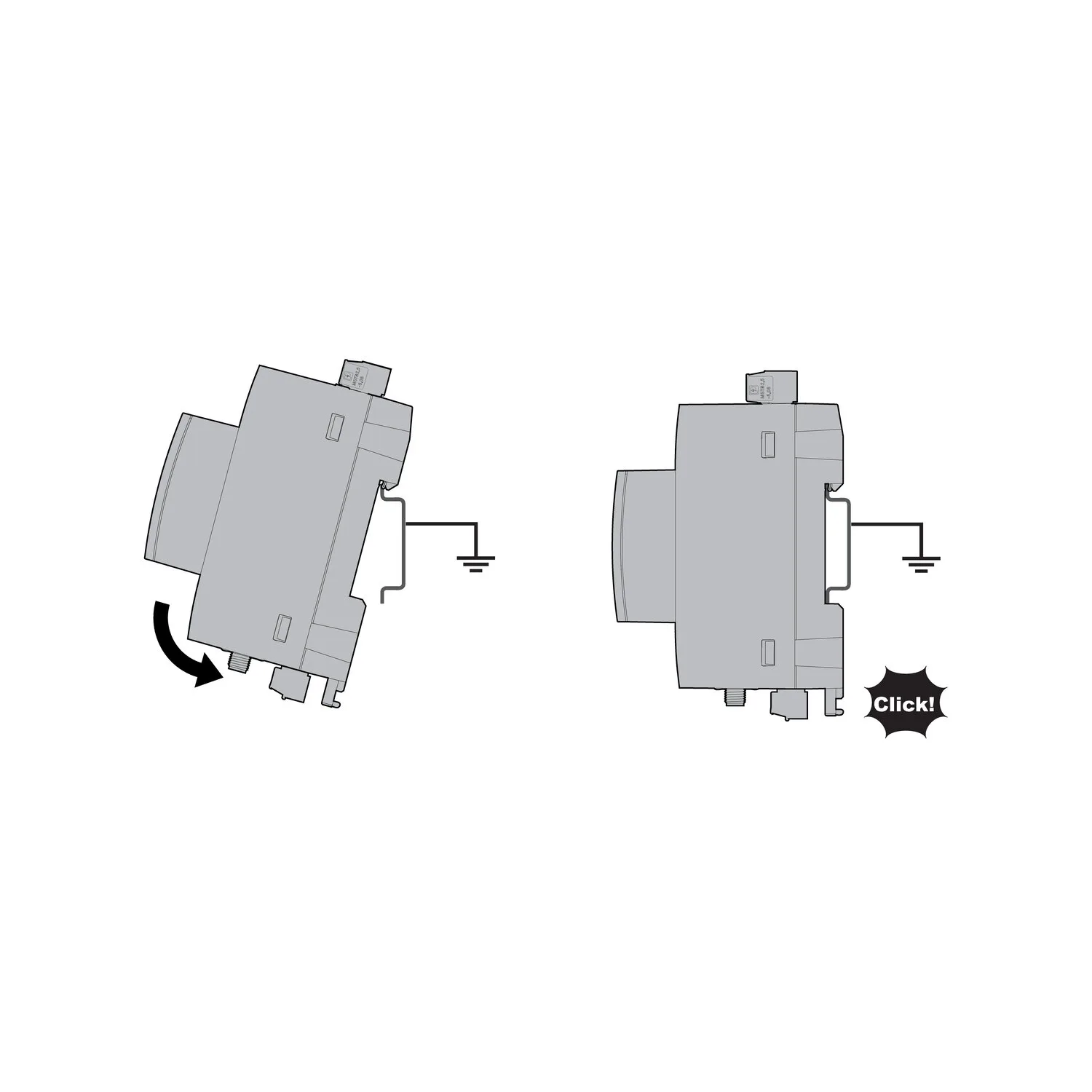

- Gateway, modüler bir muhafaza içinde DIN rayına monte edilebilir. IP20 konnektörleri, IP40 ön yüz burnu ve diğer yüzlerde IP30'a sahiptir.
- İki adet 10/100 Base-T Ethernet RJ45 konnektörü. Modbus RS485 açık tip konnektör.
- Harici Wi-Fi ağ anteni için bir adet konnektör.
- Ethernet veya Wi-Fi üzerinden bağlanan harici LTE yönlendirici aracılığıyla doğrudan hücresel bağlantı.
- Power Monitoring Expert, Power Operations ve EcoStruxure Building Operations gibi EcoStruxure Edge Yazılımları için mükemmel uyum.
- Facility Expert, Energy Hub, Asset Advisor ve Resource Advisor gibi EcoStruxure Bulut Uygulamaları için tasarlanmıştır.
- One Harici Wi-Fi/kablosuz ağ anteni için konnektör
- Eternet veya Wi-Fi üzerinden bağlanan harici LTE yönlendirici aracılığıyla doğrudan hücresel bağlantı
- Power Monitoring Expert, Power Operations ve EcoStruxure Building Operations gibi EcoStruxure Edge Yazılımları için mükemmel uyum
- Facility Expert, Asset Advisor ve Resource Advisor gibi EcoStruxure Bulut Uygulamaları için tasarlanmıştır
Başlıca Özellikler
- Kablosuz akıllı IoT cihazlarının uç kontrol yazılımı veya bulut uygulamalarıyla kolay entegrasyonu.
- İzleme yazılımı veya bulut danışmanları ile Modbus/RS485 ve modbus/TCP cihazlarının kolay bağlantısı
- Mobus/RS485, Modbus/TCP ve kablosuz cihazları bağlayan hepsi bir arada cihaz ile daha az yer kaplar
- Entegre web sayfaları ile kolay konfigürasyon
- EcoStruxure Power Commission raporları ve yapılandırma dışa aktarımı ile sistem entegrasyonunu teşvik eder
Teknik Özellikler
Ana7
| Seri | EcoStruxure |
|---|---|
| Ürün Adı | Panel Sunucu Evrensel |
| Ürün Ya Da Bileşen Tipi | Ağ geçidi |
| Ürün Grubu | PAS600 |
| Cihaz Uygulaması | Ağ geçidi |
| [Us] Nominal Besleme Gerilimi | 110...277 V AC 50/60 Hz; 110...277 V DC |
| Haberleşme Ağ Geçidi | Kablosuz cihazlara Ethernet TCP/IP; Ethernet/seri |
Tamamlayıcı35
| Ürün Uyumluluğu | Kablosuz erişim noktası |
|---|---|
| Maximum Power Consumption İn W | HW V2: 3,5 W 110...277 V; HW V1: 3 W 110...277 V |
| VA Cinsinden Güç Tüketimi | HW V2: 12 VA at 110...277 V; HW V1: 10 VA at 110...277 V |
| Haberleşme Ağ Tipi | HW V2: Wi-Fi infrastructure5 GHz; HW V2: Wi-Fi infrastructure2.4 GHz; HW V1: Wi-Fi infrastructure 10/100BASE-T2.4 GHz; Ethernet 10/100BASE-T2.4 GHz; Wi-Fi access point IEEE 802.15.42.4 GHz; Kablosuz IEEE 802.15.4 çift/tek veya hiçbiri parity 1,2...115,2 kbit/sn; Modbus RTU Modbus RTU istemcisi çift/tek veya hiçbiri parity 1,2...115,2 kbit/sn |
| Haberleşme Port Protokolü | Modbus TCP; DHCP; HTTPS; NTP/SNTP; IPv4; IPv6; TCP/IP |
| Haberleşme Port Desteği | 2 RJ45: Ethernet; Vidalı terminal bloğu: RS485 |
| Slave Sayısı | 32 Modbus RTU product(s); 128 Modbus TCP/IP product(s); 40 wireless (IEEE 802.15.4) product(s) - mixed; 85 wireless (IEEE 802.15.4) product(s) - yapılandırmaya bağlı olarak |
| Cihazların Sayısı | 64 Modbus TCP/IP |
| Bellek Kapasitesi | HW V2: 32 GB eMMC; HW V1: 512 MB NAND |
| Girişlerin Sayısı | 0 |
| Bağlantılar - Terminaller | Güç besleme: vidalı terminal bloğu (üst) 1,5…2,5 mm² kablo(lar); Haberleşme: vidalı terminal bloğu (alt) 0,14…1,5 mm² kablo(lar) |
| Sıkma Torku | Güç besleme: 0,6 N.m; Haberleşme: 0,25 N.m |
| Tel Sıyırma Uzunluğu | Güç besleme: 7 mm; Haberleşme: 7 mm |
| Konnektörlerin Sayısı | HW V2: 2 vida konnektörü for Wi-Fi and IEEE 802.15.4; HW V1: 1 vida konnektörü for Wi-Fi |
| Konnektörün Tipi | HW V2: connector(s)1 x RP-SMA Wi-Fi for antenna alt; HW V2: connector(s)1 x RP-SMA IEEE 802.15.4 for antenna üst; HW V1: connector(s)1 x RP-SMA Wi-Fi for antenna alt |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| Ürün Sertifikaları | CE; cULus; CB; RCM; UKCA; FCC; IC; DNV Marine; ANSI RF; IACS E10 |
| Standartlar | IEC 61010; IEC 61010-1; IEC 61010-2-201; UL 61010; UL 61010-1; UL 61010-2-201; EN 61010-1; EN 61010-2-201; CAN/CSA C22.2 No. 61010-1-12; CAN/CSA C22.2 No. 61010-2-201; IEC 62974-1; IEC 61326-1; TR 61326-1; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 301-893; EN 55032; CISPR 11; ETSI EN 300 328; IEEE 802.15.4; IEEE 802.11a/b/g/n; IEEE 802.3 af/at; FCC CFR 47 part 15 class A; EN 62311; IEC 62311; ANSI |
| Derinlik | 70,2 mm |
| Yükseklik | 93 mm |
| Genişlik | 72 mm |
| Ürün Ağırlığı | 201 g |
| Veri Kaydı | Real time data monitoring |
| Data Buffer For Data Publication (cloud, SFTP, HTTPS) Depending On Network | 1 mo |
| Kullanılabilir İşlev | Yapılandırma ve yükseltme için gömülü web sayfası; Teşhis yetenekleri; Teşhis raporu; İletişimde teşhis; Enerji yönetimi; Entegre web sunucusu ile; Yazılım güncellemesi; Yedekleme/geri yükleme yapılandırması; Yapılandırılabilir olay |
| Ürüne Özel Uygulama | Kablosuz Schneider Electric aygıtları ekosistemi |
| Topoloji | Ayrı Ethernet ağı; Anahtarlı Ethernet ağı |
| Web Hizmetleri | HTTPS sunucusu; SFTP publication (CSV / JSON); HTTPS publication (CSV / JSON) |
| Haberleşme Hizmeti | Web Hizmetleri için Aygıt Profili (DPWS); Modbus TCP istemcisi; Modbus TCP sunucusu; SNTP istemcisi; DHCP istemcisi; RSTP |
| Devreye Alma Arayüzü | EcoStruxure Power Commission desktop; EcoStruxure Power Commission Mobile (through Wi-Fi Access point); EcoStruxure Power Commission web (for third party device integration); Web sayfası |
| Gerçek Zamanlı Saat | RTC pil takımlı; Kullanıcı kalibrasyonu ile |
| Zaman Senkronizasyonu Protokolü | NTP; SNTP |
| Seri Uyumluluğu | EcoStruxure Facility Expert; EcoStruxure Building Operation; EcoStruxure Power Operation; EcoStruxure Power Monitoring Expert; EcoStruxure Asset Advisor; EcoStruxure Energy Hub; EcoStruxure Resource Advisor; Third party SCADA |
| Communication İnterface | Modbus and wireless (IEEE802.15.4) product |
Ortam6
| Bağıl Nem | 5…95 % |
|---|---|
| IP Koruma Derecesi | IP40 (ön yüz); IP20 (muhafaza) |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Kirletme Derecesi | 2 |
| Çalışma Yüksekliği | < 2000 m |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,000 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 11,000 cm |
| Paket Ağırlığı (Lbs) | 263,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 27 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,280 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 216 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 74,200 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
