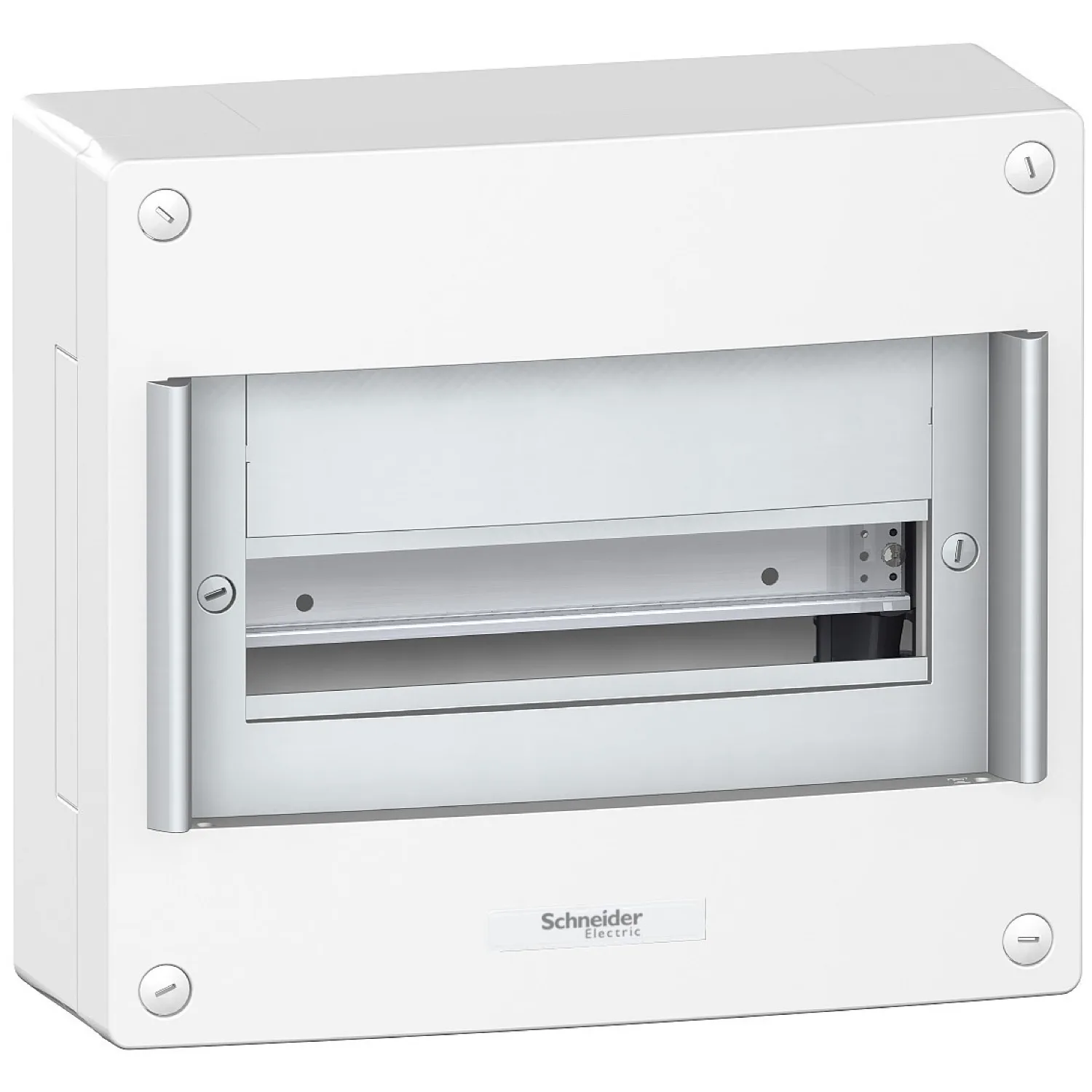

Schneider
PRA20113
Satışta değil
Schneider PRA20113. Kategori: Pragma Modüler Sigorta Kutusu. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:PRA20113
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- Pragma
- Ürün Ya Da Bileşen Tipi
- Muhafaza
- Muhafaza Tipi
- Dağıtım muhafazası
- Genişlik
- Dış: 336 mm
Ürün Açıklaması
- Her türlü modüler şalt cihazını barındırabilir
- Bu kutu, iç mekan kurulumuna ayrılmıştır
- IP Koruma Derecesi IP40 kapılı ve IP30 kapısız şeklindedir
- Kutunun rengi beyazdır (RAL 9016)
- Ön yüzün biri gridir (RAL 7004)
- Konutlarda ve küçük binalarda yeni veya yenilenmiş kurulum için tasarlanmıştır
- Kablolar kutunun 4 yanından sökülebilir kablo plakası ile veya kutunun arka tarafından girebilmektedir
- Kablo, boru veya kanal ile girişi sağlar
- Arka plaka ve çentikli enversör ön kapak ile donatılmıştır
- Kutu arkasına sabitlenmiş DIN rayı ile sağlanır
- Destekleri ile birlikte 1 adet toprak ve 1 adet nötr terminal blok ile birlikte gelir
- Markalama kiti, tanıtma etiketi ve boş plaka da ürünle birlikte verilmektedir
- Elektrik yalıtım sınıfı, Sınıf II'dir (çift yalıtımlı)
- Aşırı Voltaj kategorisi sınıf II
- Ui anma yalıtım voltajı 400V
- In anma akımı maksimum 63A
- Dağıtılan güç 22W
- Bu ürün IEC 61439-1 ve 3, IEC 60670-1 ve 24 standartlarına uygundur
- Ebatlar (G) 336mm x (Y) 300mm x (D) 123mm
- Kutu malzemesi teknoplastiktir
- Alevlere ve anormal ısıya karşı direnci 650°C
- IK Koruma Derecesi IK09 kapılı ve IK08 kapısız şeklindedir
Teknik Özellikler
Ana11
| Seri | Pragma |
|---|---|
| Ürün Ya Da Bileşen Tipi | Muhafaza |
| Muhafaza Tipi | Dağıtım muhafazası |
| Genişlik | Dış: 336 mm |
| Yükseklik | 300 mm |
| Derinlik | 123 mm |
| Nb Of 18 Mm Modules Per Row | 13 |
| Nb Of Horizontal Rows | 1 |
| Elektrik Yalıtım Sınıfı | Sınıf II; Çift yalıtım |
| Sağlanan Ekipman | 2 x terminal bloğu; 1 x tanımlama etiketi; 1 x işaretleme kiti; 1 x kapama plakası çizgisi |
| Type Of Door | Olmadan |
Tamamlayıcı16
| Muhafaza Montajı | Yüzey |
|---|---|
| 9 Mm Vida Adımı | 26 |
| Toplam 18 Mm'lik Modül Sayısı | 13 |
| W Cinsinden Güç Dağılımı | 22 W |
| [In] Nominal Akım | 63 A |
| [Ui] Nominal Yalıtım Voltajı | 400 V |
| Rayın Tipi | DIN |
| Montaj Plakası Açıklaması | Montaj plakası olmadan |
| Kablo Girişi | Kablo veya boru; Çıkarılabilir plakalar; Kanal; Kesim plakaları |
| Terminal Bloklarının Sayısı | 1 topraklama (Quick)ile 14 çikislar; 1 nötr (Quick)ile 14 çikislar |
| Dağıtım Bloğu Çıkışları | 3 x 25 mm² için topraklama; 11 x 4 mm² için topraklama; 3 x 25 mm² için nötr; 11 x 4 mm² için nötr |
| Muhafaza Malzemesi | Geri parça: teknoplastik; Ön yüz: teknoplastik |
| Renk | Muhafaza: beyaz (RAL 9016); Ön yüz: gri (RAL 7004) |
| Hedeflenen Ülke | Baltık; Çek Cumhuriyeti; Yunanistan; Finlandiya; İsveç; Rusya; Macaristan |
| Gömme Derinliği | 0 mm |
| İç Derinlik | 95 mm |
Ortam6
| Yangına Dayanıklılık | Geri parça: 650 °C; Ön yüz: 650 °C |
|---|---|
| IP Koruma Derecesi | IP30 kapısız; IP40 kapılı |
| IK Koruma Derecesi | IK08 kapısız; IK09 kapılı |
| Aşırı Gerilim Kategorisi | II |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Standartlar | IEC 60670-1; IEC 60670-24; IEC 61439-1; IEC 61439-3 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 13,500 cm |
| Package 1 Width | 42,000 cm |
| Package 1 Length | 38,000 cm |
| Paket Ağırlığı (Lbs) | 2,200 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units İn Package 2 | 42 |
| Package 2 Height | 120,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 104,400 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
