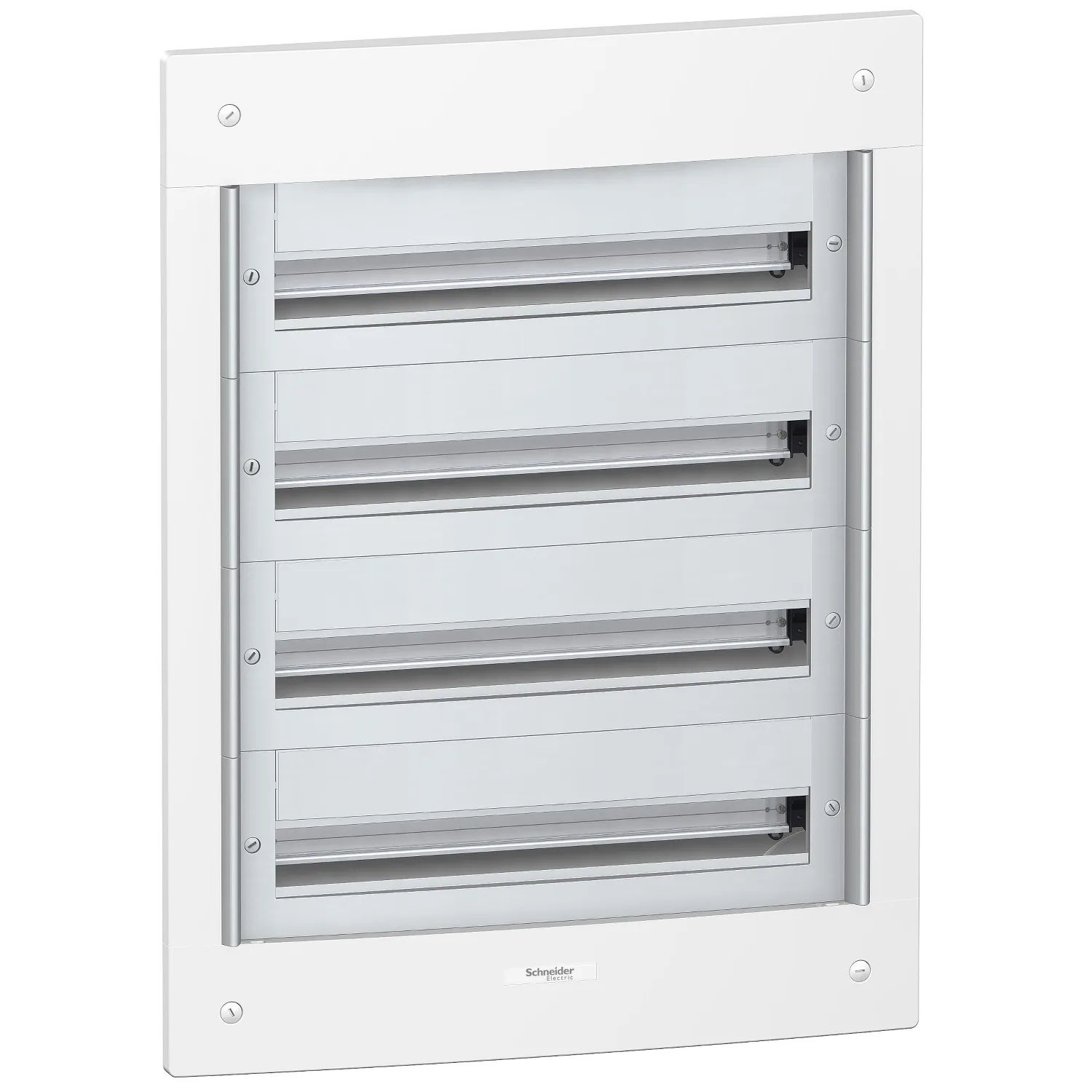

Schneider
PRA25424
Satışta değil
Schneider PRA25424. Kategori: Pragma Modüler Sigorta Kutusu. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:PRA25424
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- Pragma
- Ürün Ya Da Bileşen Tipi
- Muhafaza
- Muhafaza Tipi
- Dağıtım muhafazası
- Genişlik
- Duvar: 570 mm; Dış: 610 mm
Ürün Açıklaması
- Her türlü modüler şalt cihazını barındırabilir
- Bu kutu, iç mekan kurulumuna ayrılmıştır
- IP Koruma Derecesi IP40 kapılı ve IP30 kapısız şeklindedir
- Kutunun rengi beyazdır (RAL 9016)
- Ön yüzün biri gridir (RAL 7004)
- Konutlarda ve küçük binalarda yeni veya yenilenmiş kurulum için tasarlanmıştır
- Kablolar kutunun 4 yanından sökülebilir kablo plakası ile veya kutunun arka tarafından girebilmektedir
- Kablo veya boru ile girişi sağlar
- Arka plaka ve çentikli enversör ön kapak ile donatılmıştır
- Kutu arkasına sabitlenmiş Multifix rayı ile sağlanır
- Destekleri ile birlikte 1 adet toprak ve 1 adet nötr terminal blok ile birlikte gelir
- Markalama kiti, tanıtma etiketi ve boş plaka da ürünle birlikte verilmektedir
- Elektrik yalıtım sınıfı, Sınıf II'dir (çift yalıtımlı)
- Aşırı Voltaj kategorisi sınıf II
- Ui anma yalıtım voltajı 400V
- In anma akımı maksimum 160A
- Dağıtılan güç 110W
- Bu ürün IEC 61439-1 ve 3, IEC 60670-1 ve 24 standartlarına uygundur
- Ebatlar (G) 610mm x (Y) 810mm x (D) 125mm
- Kutu malzemesi teknoplastiktir
- Alevlere ve anormal ısıya karşı direnci 650°C
- IK Koruma Derecesi IK09 kapılı ve IK08 kapısız şeklindedir
Teknik Özellikler
Ana11
| Seri | Pragma |
|---|---|
| Ürün Ya Da Bileşen Tipi | Muhafaza |
| Muhafaza Tipi | Dağıtım muhafazası |
| Genişlik | Duvar: 570 mm; Dış: 610 mm |
| Yükseklik | Duvar: 780 mm; Dış: 810 mm |
| Derinlik | Dış : 30 mm; Duvar : 95 mm |
| Nb Of 18 Mm Modules Per Row | 24 |
| Nb Of Horizontal Rows | 4 |
| Elektrik Yalıtım Sınıfı | Çift yalıtım; Sınıf II |
| Sağlanan Ekipman | 2 x terminal bloğu; 1 x tanımlama etiketi; 1 x işaretleme kiti; 1 x kapama plakası çizgisi |
| Type Of Door | Olmadan |
Tamamlayıcı17
| Muhafaza Montajı | Sıva altı |
|---|---|
| 9 Mm Vida Adımı | 48 |
| Toplam 18 Mm'lik Modül Sayısı | 96 |
| W Cinsinden Güç Dağılımı | 110 W |
| [In] Nominal Akım | 160 A |
| [Ui] Nominal Yalıtım Voltajı | 400 V |
| Rayın Tipi | Multifix |
| Montaj Plakası Açıklaması | Montaj plakası olmadan |
| Kablo Girişi | Çıkarılabilir plakalar; Yan çerçeve; Kablo veya boru |
| Terminal Bloklarının Sayısı | 1 topraklama (Quick)ile 32 çikislar; 1 nötr (Quick)ile 35 çikislar |
| Dağıtım Bloğu Çıkışları | 1 x 50 mm² için topraklama; 3 x 25 mm² için topraklama; 28 x 6 mm² için topraklama; 1 x 50 mm² için nötr; 28 x 6 mm² için nötr; 6 x 25 mm² için nötr |
| Muhafaza Malzemesi | Geri parça: teknoplastik; Ön yüz: teknoplastik; Geri parça: metal; Ön yüz: metal |
| Renk | Muhafaza: beyaz (RAL 9016); Ön yüz: gri (RAL 7004) |
| Pazar Segmenti | Konut; Küçük ölçekli işletmeler |
| Hedeflenen Ülke | Çek Cumhuriyeti; Macaristan; Yunanistan; Rusya |
| Gömme Derinliği | 95 mm |
| İç Derinlik | 93 mm |
Ortam6
| Yangına Dayanıklılık | Geri parça: 650 °C; Ön yüz: 650 °C |
|---|---|
| IP Koruma Derecesi | IP30 kapısız; IP40 kapılı |
| IK Koruma Derecesi | IK08 kapısız; IK09 kapılı |
| Aşırı Gerilim Kategorisi | II |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Standartlar | IEC 60670-1; IEC 60670-24; IEC 61439-1; IEC 61439-3 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 15,5 cm |
| Package 1 Width | 63,5 cm |
| Package 1 Length | 84,0 cm |
| Paket Ağırlığı (Lbs) | 16,371 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units İn Package 2 | 9 |
| Package 2 Height | 120,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 120,0 cm |
| Package 2 Weight | 159,339 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
