Schneider

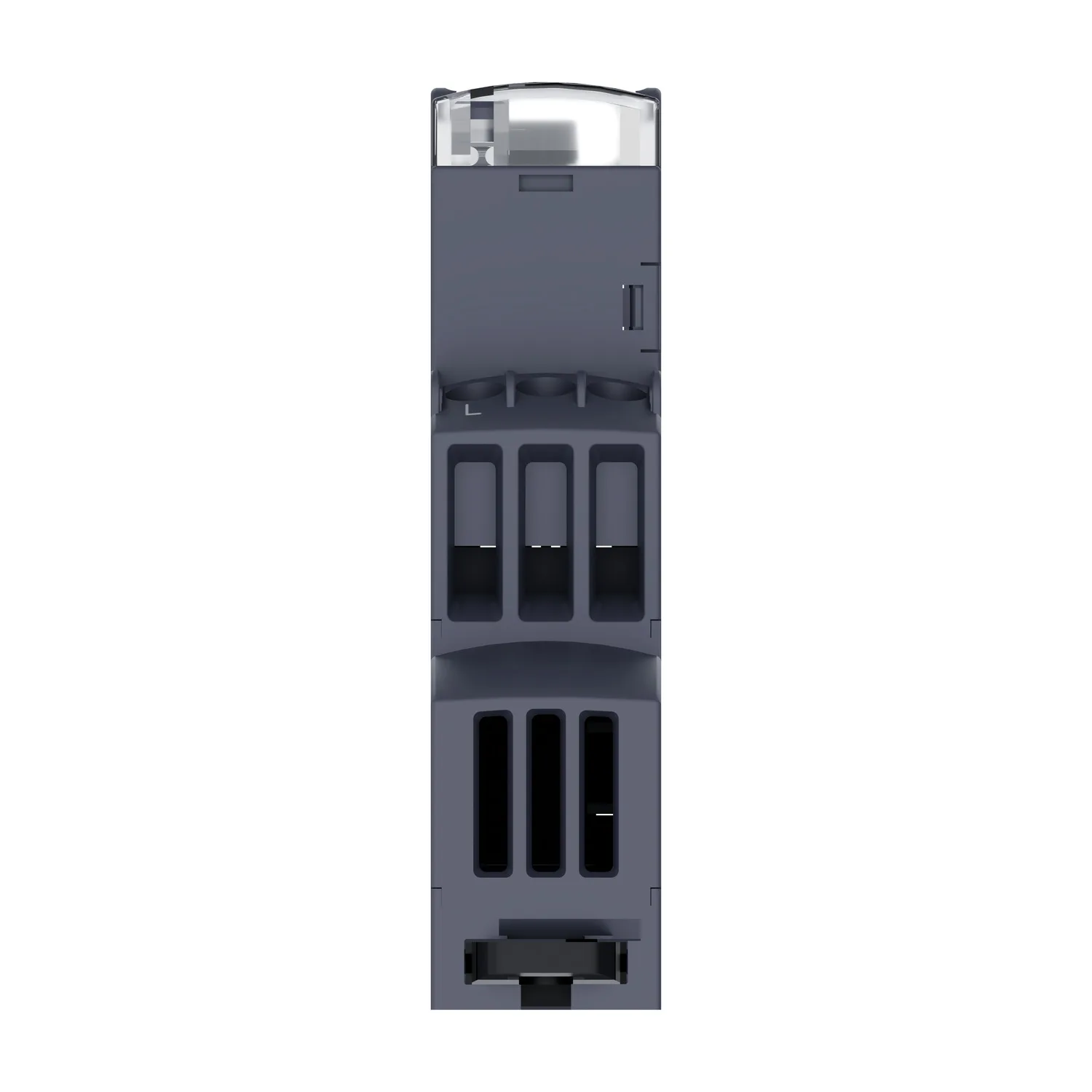

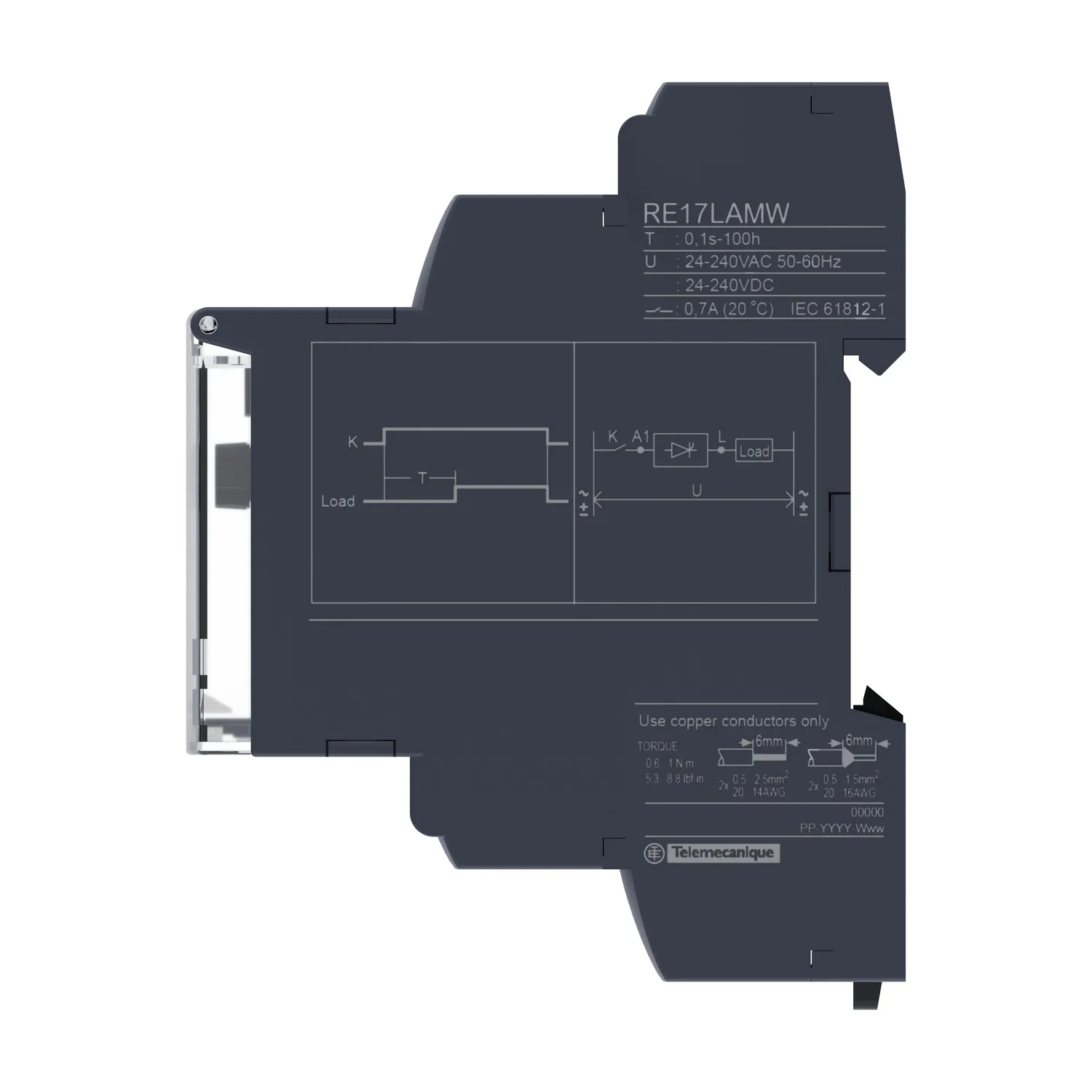

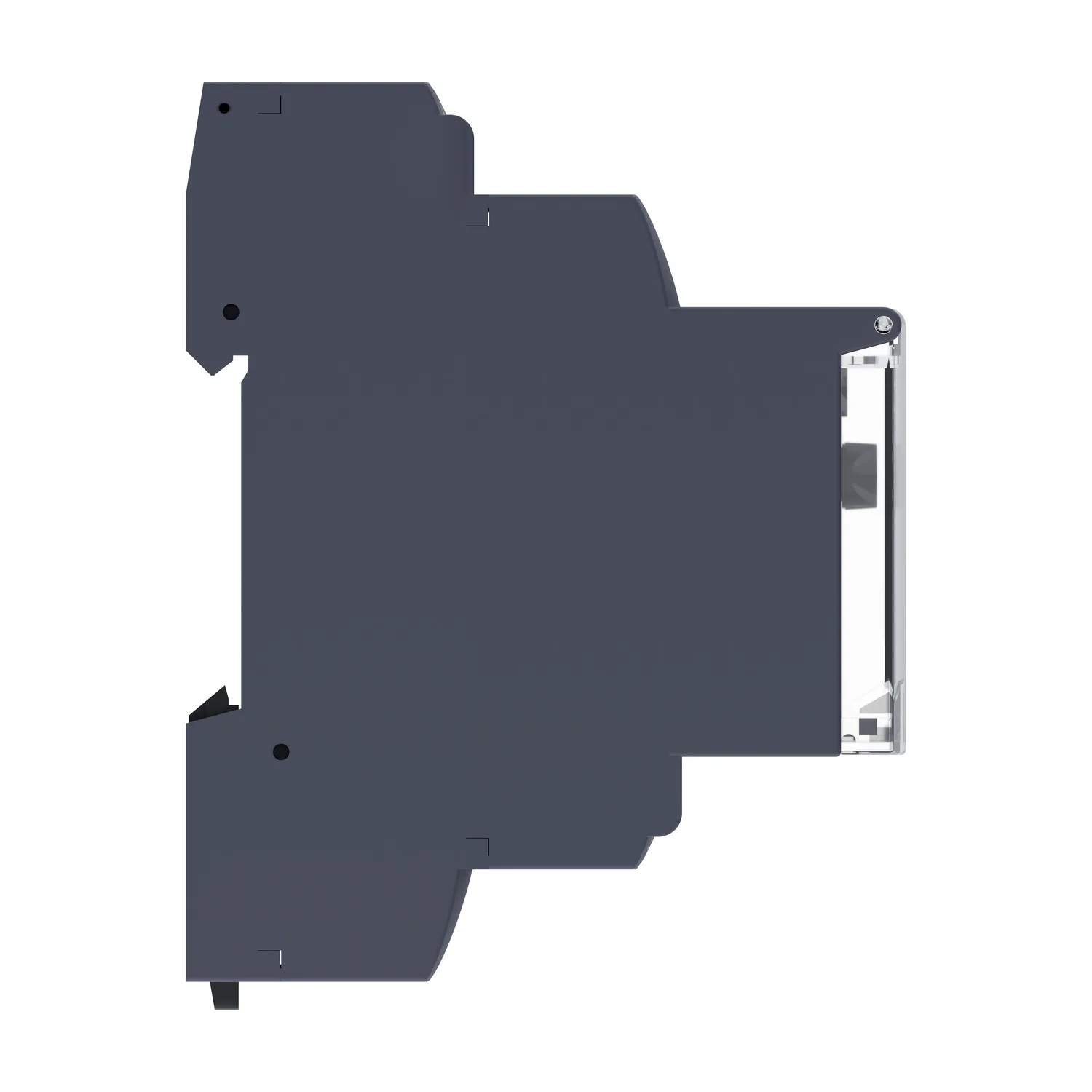

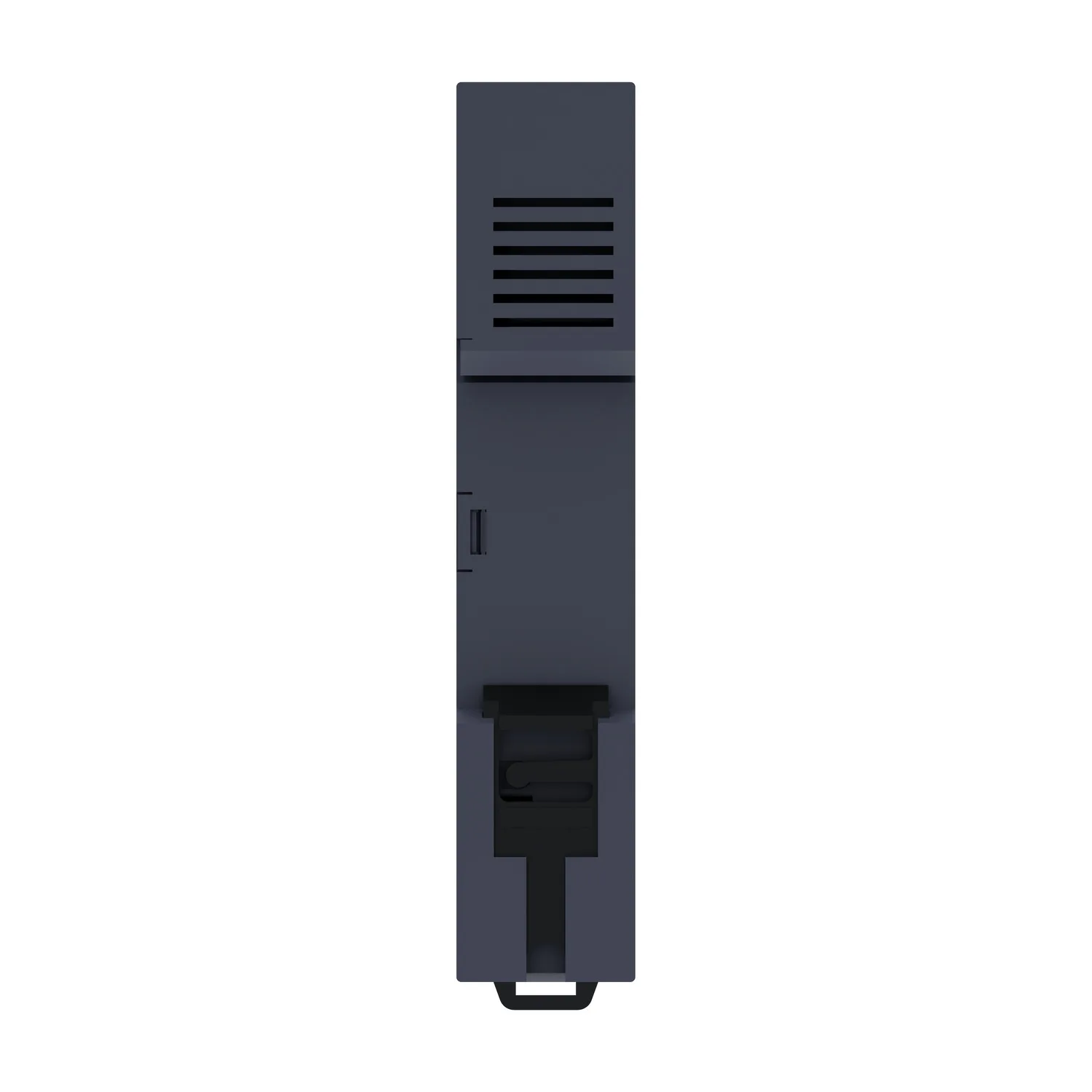

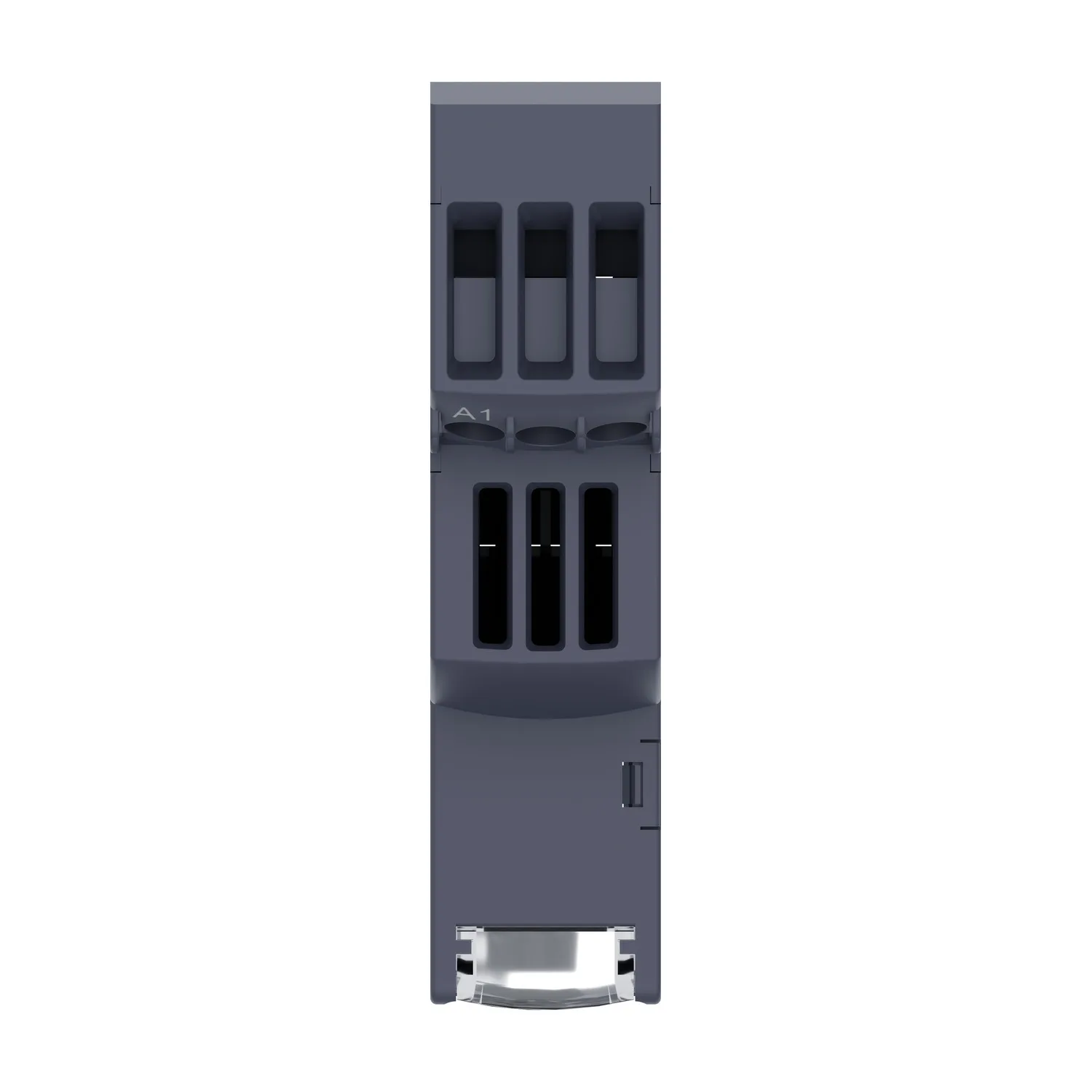

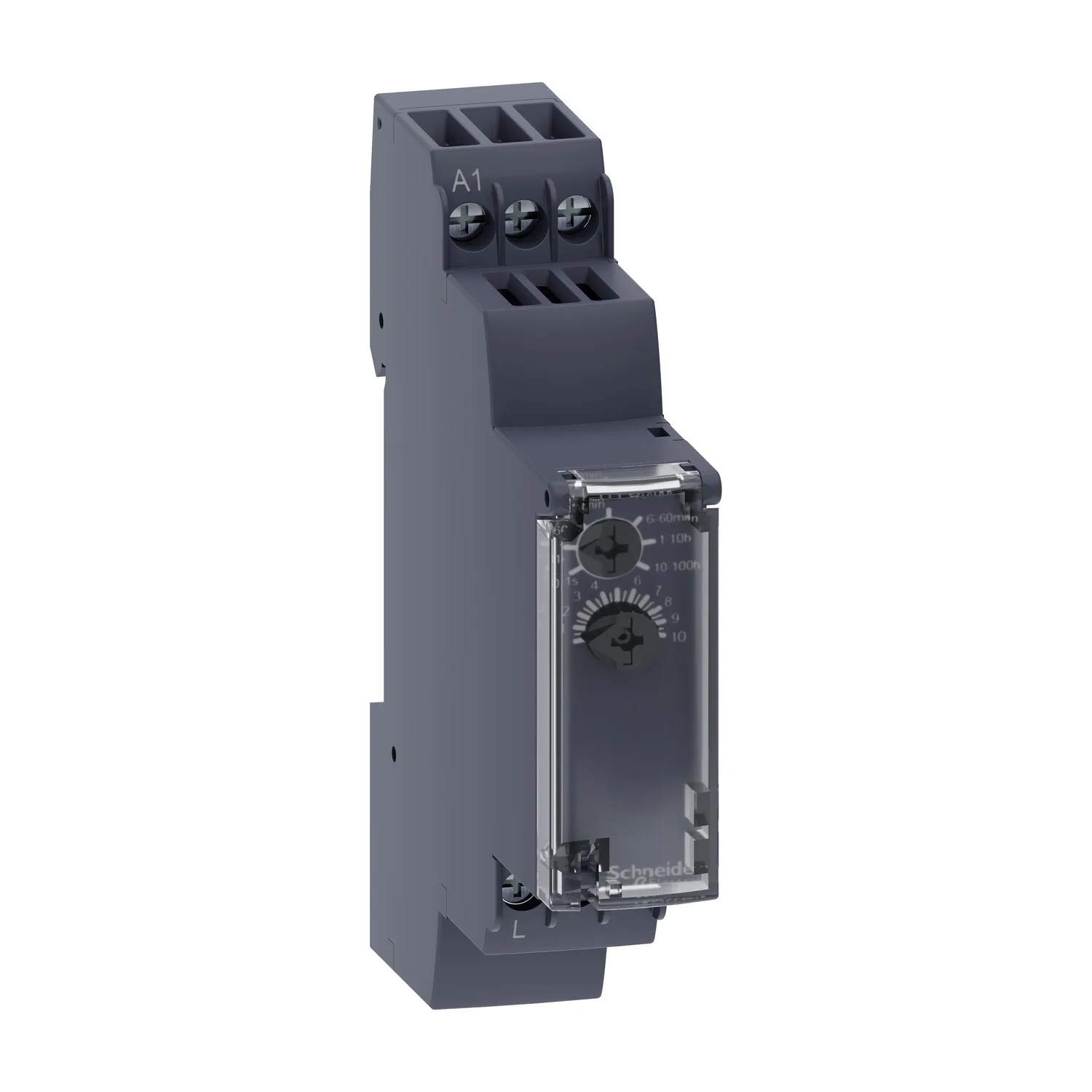

RE17LAMW - Çekmede Gecikme Zaman Rölesi 24-240 VAC/DC 0,1 sn – 100saat 0,7A
Schneider RE17LAMW, Çekmede Gecikme Zaman Rölesi 24-240 VAC/DC 0,1 sn – 100saat 0,7A. Kategori: Harmony Zaman Rölesi, Endüstriyel Zaman Saati Çözümleri. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:RE17LAMW
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:81,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Zamanlayıcı Röleleri
- Dijital Çıkış Tipi
- Solid state
- Genişlik
- 17,5 mm
- Ürün Ya Da Bileşen Tipi
- Modüler zamanlama rölesi
Ürün Açıklaması
- Piyasadaki en ince form-faktörlerinden birine sahiptir ve herhangi bir modüler 1-kutup DIN cihazıyla aynı alanı kullanarak DIN rayına esnek ve kolay kurulum sağlar
- Ayrıca mühürlenebilir kapak, döner düzelticilerle basit ve hassas ayarlar sunmaktadır
- 17.5mm genişlik, same size as a 1-pole circuit breaker, to simplify your panel design
- Donanımla bütünleşik mantık şemalarına basit bir entegrasyon için single işlevli zamanlayıcının varlığı, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.
Başlıca Özellikler
- Aşağı akım devresini hemen kontrol etmek, devreye alma ve sorun giderme süresini kısaltmak için teşhis düğmesi
- Ayarlama için geniş zaman gecikmesi aralığı: 0,01 saniyeden 999 saate kadar.
- Makineler, binalar, su segmentleri ve HVAC dahil olmak üzere çok çeşitli uygulamalarla uyumludur.
- Eşsiz doğruluk, kestirimci bakım ve üstün güvenlik.
- Kablolama için esnek vidalı veya yaylı bağlantı terminalleri seçimi.
Teknik Özellikler
Ana7
| Ürün Serisi | Harmony Zamanlayıcı Röleleri |
|---|---|
| Dijital Çıkış Tipi | Solid state |
| Genişlik | 17,5 mm |
| Ürün Ya Da Bileşen Tipi | Modüler zamanlama rölesi |
| Bileşen Adı | RE17L |
| Zaman Gecikme Aralığı | 1...10 s; 10...100 h; 6...60 s; 0.1...1 s; 1...10 min; 6...60 min; 1...10 h |
| Nominal Çıkış Akımı | 0,7 A |
Tamamlayıcı43
| Yükseklik | 90 mm |
|---|---|
| Derinlik | 72 mm |
| Kontrol Tipi | Selektör anahtarı ön panel |
| [Us] Nominal Besleme Gerilimi | 24...240 V AC/DC 50/60 Hz |
| Gerilim Aralığı | 0,85...1,1 Us |
| Besleme Frekansı | 50...60 Hz +/- 5 % |
| Kontrol Sinyali Darbe Genişliği | 0,05 sn tipik |
| Yalıtım Direnci | 100 MOhm -de 500 V DC 'e uygunIEC 60664-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 5 kV süresince 1,2/50 µs |
| Güç Açma Gecikmesi | 100 ms |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz; Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| Sıkma Torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| Dielektrik Gücü | 2,5 kV 1 mA/1 dakika 50 Hz 'e uygunIEC 61812-1 |
| Muhafaza Malzemesi | Polikarbonat |
| Tekrarlama Doğruluğu | +/- % 0,5 'e uygunIEC 61812-1 |
| Sıcaklık Sapması | +/- % 0,05/°C |
| Gerilim Sapması | +/- % 0,2/V |
| Zaman Gecikmesinin Ayar Doğruluğu | Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1 |
| Time Delay Type | Güç açma gecikmesi - A- Power on-delay relay |
| Sıfırlama Süresi | 350 ms enerji kesmede tipik |
| Yüklü Faktör | 100 % |
| VA Cinsinden Güç Tüketimi | 0…3 VA -de 240 V AC |
| W Cinsinden Güç Tüketimi | 1,5 W -de 240 V DC |
| Kesme Kapasitesi | 0,5 A AC/DC 'e uygunUL; 0,7 A AC/DC -de 20 °C |
| Çalışma Frekansı | 10 Hz |
| Maksimum Çıkış Akımı | 20 A |
| Minimum Anahtarlama Akımı | 10 mA |
| Maksimum Kaçak Akımı | 5 mA |
| Maksimum Anahtarlama Gerilimi | 250 V AC/DC |
| Maksimum Gerilim Düşüşü | <4 V 3 telli; <8 V 2 telli |
| Elektrik Dayanıklılığı | 100000000 cycles |
| İşaretleme | CE |
| Atlama Mesafesi | 4 kV/3 'e uygunIEC 60664-1 |
| Güvenlik Güvenilirlik Verisi | MTTFd = 353,8 yıl; B10d = 320000 |
| Montaj Konumu | Herhangi bir konum normal dikey montaj düzlemine bağlı |
| Montaj Desteği | 35 mm DIN rayı 'e uygunIEC 60715 |
| Fonksiyon Mevcuttur | A- Power on-delay relay-1 solid state output |
| Kontrol Tipi | Test butonsuz |
| Ürün Ağırlığı | 0,068 kg |
| Ek Dağıtım | A |
| İşlevsellik | Açma gecikmeli zamanlama |
| Fonksiyon Sayısı | 1 |
| Uyumluluk Kodu | RE17 |
Ortam11
| Mikro Kırılmalara Bağışıklık | 20 ms |
|---|---|
| Değer Kaybı Faktörü | 5 mA/°C |
| Standartlar | 2004/108/EC; IEC 61000-6-1; 2006/95/EC; IEC 61000-6-3; IEC 61000-6-2; IEC 61812-1; IEC 61000-6-4 |
| Ürün Sertifikaları | GL; CSA; cULus |
| Depolama Ortam Koşulları | -30…60 °C |
| Nominal Çalışma Ortam Sıcaklığı | -20…60 °C |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminal bloğu); IP40 'e uygunIEC 60529 (muhafaza); IP50 'e uygunIEC 60529 (ön panel) |
| Titreşim Direnci | 20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Bağıl Nem | 93 % yoğuşmasız 'e uygunIEC 60068-2-30 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi: test seviyesi: 6 kV (kontakta) seviye 3 'e uygunIEC 61000-4-2; Elektrostatik deşarj bağışıklık testi: test seviyesi: 8 kV (havada) seviye 3 'e uygunIEC 61000-4-2; Elektromanyetik alanlara duyarlılık: test seviyesi: 10 V/m (80 MHz to 1 GHz) seviye 3 'e uygunIEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi: test seviyesi: 1 kV (kapasitif bağlantı k |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,600 cm |
| Package 1 Width | 7,800 cm |
| Package 1 Length | 9,500 cm |
| Paket Ağırlığı (Lbs) | 70,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 40 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,270 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
