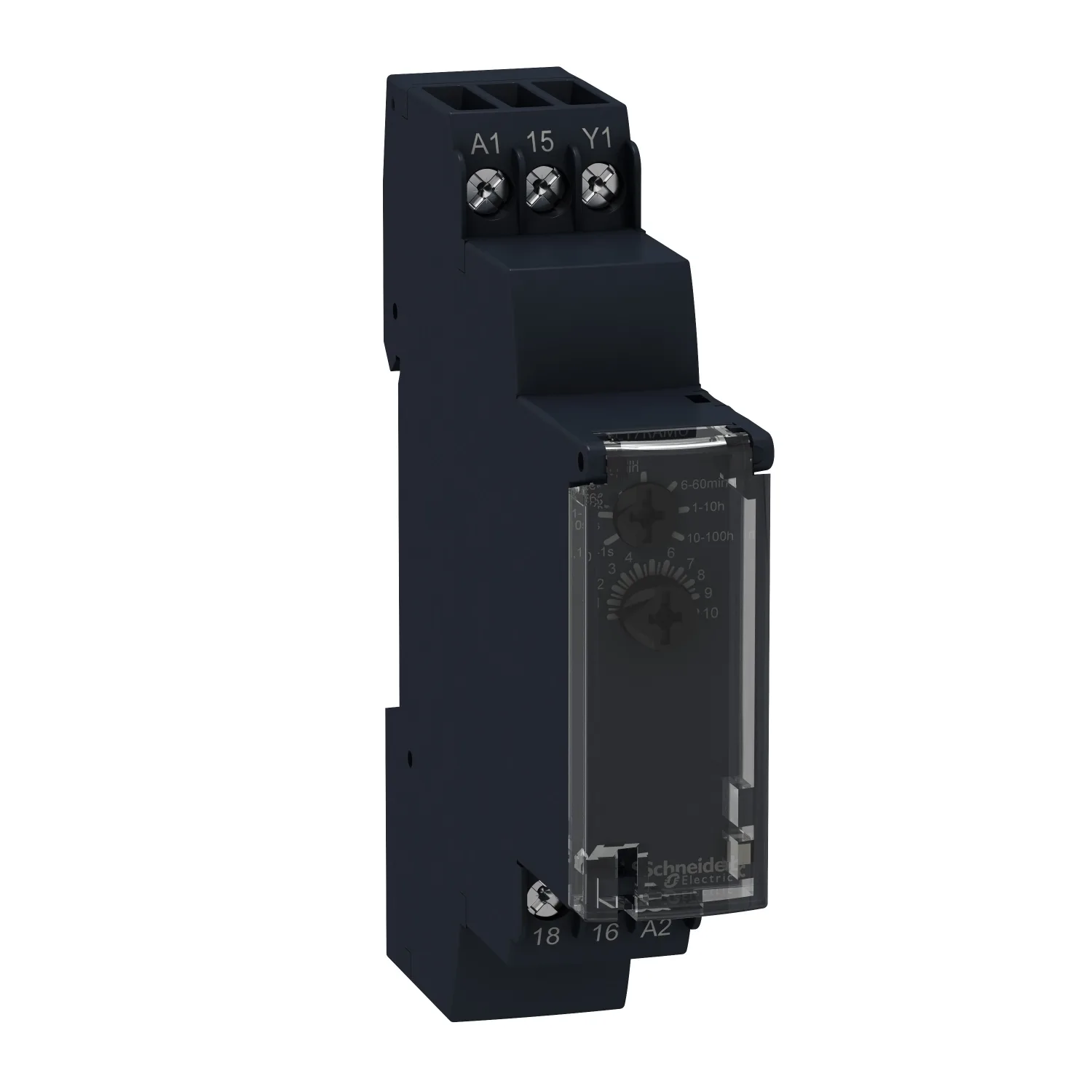

Name: RE17RAMU - Çekmede Gecikme Zaman Rölesi 24VDC & 24-240 VAC 0,1 sn – 100saat 8 A
Brand: Schneider
SKU: RE17RAMU
Price: 66.50 EUR
Availability: BackOrder

Schneider RE17RAMU, Çekmede Gecikme Zaman Rölesi 24VDC & 24-240 VAC 0,1 sn – 100saat 8 A. Kategori: Harmony Zaman Rölesi, Endüstriyel Zaman Saati Çözümleri. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: Harmony Zamanlayıcı Röleleri
Dijital Çıkış Tipi: Röle
Ürün Ya Da Bileşen Tipi: Modüler zamanlama rölesi
Genişlik: 17,5 mm

← Kataloğa Geri Dön

Ürün Açıklaması

Piyasadaki en ince form-faktörlerinden birine sahiptir ve herhangi bir modüler 1-kutup DIN cihazıyla aynı alanı kullanarak DIN rayına esnek ve kolay kurulum sağlar
Ayrıca mühürlenebilir kapak, döner düzelticilerle basit ve hassas ayarlar sunmaktadır
Bu zamanlayıcı, duraklatma ve toplama kontrol sinyalleri sunar
Donanımla bütünleşik mantık şemalarına basit bir entegrasyon için single işlevli zamanlayıcının varlığı, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.

Başlıca Özellikler

Aşağı akım devresini hemen kontrol etmek, devreye alma ve sorun giderme süresini kısaltmak için teşhis düğmesi
Ayarlama için geniş zaman gecikmesi aralığı: 0,01 saniyeden 999 saate kadar.
Makineler, binalar, su segmentleri ve HVAC dahil olmak üzere çok çeşitli uygulamalarla uyumludur.
Eşsiz doğruluk, kestirimci bakım ve üstün güvenlik.
Kablolama için esnek vidalı veya yaylı bağlantı terminalleri seçimi.

Teknik Özellikler

Ana8

Ürün Serisi	Harmony Zamanlayıcı Röleleri
Dijital Çıkış Tipi	Röle
Ürün Ya Da Bileşen Tipi	Modüler zamanlama rölesi
Genişlik	17,5 mm
Ürün Grubu	RE17R
Zaman Gecikmesi Tipi	Güç açma gecikmesi
Zaman Gecikme Aralığı	1...10 min; 10...100 h; 0.1...1 s; 6...60 s; 6...60 min; 1...10 s; 1...10 h
Nominal Çıkış Akımı	8 A

Tamamlayıcı46

Kontak Tipi Ve Düzenleme	1 K/A
Kontak Malzemesi	Kadmiyumsuz
Yükseklik	90 mm
Derinlik	72 mm
Kontrol Tipi	Selektör anahtarı ön panel
[Us] Nominal Besleme Gerilimi	24...240 V AC 50/60 Hz; 24 V DC
Gerilim Aralığı	0,85...1,1 Us
Besleme Frekansı	50...60 Hz +/- 5 %
Release Of İnput Voltage	10 V
Bağlantılar - Terminaller	Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz; Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu
Sıkma Torku	0,6…1 N.m 'e uygunIEC 60947-1
Muhafaza Malzemesi	Polikarbonat
Tekrarlama Doğruluğu	+/- % 0,5 'e uygunIEC 61812-1
Sıcaklık Sapması	+/- % 0,05/°C
Gerilim Sapması	+/- % 0,2/V
Zaman Gecikmesinin Ayar Doğruluğu	Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1
Time Delay Type	Güç açma gecikmesi - A- Power on-delay relay; Güç açma gecikmesi - At- Power on-delay relay w/ pause/summation (Y1)
Control Signal Pulse Width	100 ms paralel yükle tipik; 30 ms tipik
Yalıtım Direnci	100 MOhm -de 500 V DC 'e uygunIEC 60664-1
Sıfırlama Süresi	120 ms enerji kesmede tipik
Yüklü Faktör	100 %
VA Cinsinden Güç Tüketimi	0…32 VA -de 240 V AC
W Cinsinden Güç Tüketimi	0,6 W -de 24 V DC
Minimum Anahtarlama Akımı	10 mA -de 5 V DC
Maksimum Anahtarlama Akımı	8 A AC/DC
Maksimum Anahtarlama Gerilimi	250 V AC
Kesme Kapasitesi	2000 VA
Operating Frequency	10 Hz
Elektrik Dayanıklılığı	100000 cycles için dirençli yük (8 A -de 250 V AC maksimum)
Mekanik Dayanıklılık	10000000 cycles
Dielektrik Gücü	2,5 kV 1 mA/1 dakika 50 Hz 'e uygunIEC 61812-1
[Uimp] Nominal Darbe Dayanım Voltajı	5 kV süresince 1,2/50 µs
Power On Delay	100 ms
İşaretleme	CE
Atlama Mesafesi	4 kV/3 'e uygunIEC 60664-1
Güvenlik Güvenilirlik Verisi	B10d = 270000; MTTFd = 296,8 yıl
Montaj Konumu	Herhangi bir konum normal dikey montaj düzlemine bağlı
Montaj Desteği	35 mm DIN rayı 'e uygunIEC 60715
Yerel Sinyalleme	LED göstergesi için sabitte: röle enerjili, süren zamanlama yok; LED göstergesi % 80 AÇIK ve % 20 KAPALI için yanıp sönen: zamanlama sürüyor; LED göstergesi % 5 AÇIK ve % 95 KAPALI için darbeli: röle enerjisiz, devam eden zamanlama yok (Di-D, Li-L fonksiyonu hariç)
Fonksiyon Mevcuttur	A- Power on-delay relay-1 K/A; At- Power on-delay relay w/ pause/summation (Y1)-1 K/A
Ürün Ağırlığı	0,07 kg
Kontrol Tipi	Test butonsuz
Fonksiyon Sayısı	2
Ek Dağıtım	A, At
İşlevsellik	Açma gecikmeli zamanlama
Uyumluluk Kodu	RE17

Ortam10

Mikro Kırılmalara Bağışıklık	20 ms
Standartlar	2006/95/EC; 2004/108/EC; IEC 61812-1; IEC 61000-6-3; IEC 61000-6-1; IEC 61000-6-4; IEC 61000-6-2
Ürün Sertifikaları	CSA; cULus; GL
Depolama Ortam Koşulları	-30…60 °C
Nominal Çalışma Ortam Sıcaklığı	-20…60 °C
IP Koruma Derecesi	IP20 'e uygunIEC 60529 (terminal bloğu); IP40 'e uygunIEC 60529 (muhafaza); IP50 'e uygunIEC 60529 (ön panel)
Titreşim Direnci	20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6
Darbe Dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
Bağıl Nem	93 % yoğuşmasız 'e uygunIEC 60068-2-30
Elektromanyetik Uyumluluk	Elektrostatik deşarj bağışıklık testi: test seviyesi: 6 kV (kontakta) seviye 3 'e uygunIEC 61000-4-2; Elektrostatik deşarj bağışıklık testi: test seviyesi: 8 kV (havada) seviye 3 'e uygunIEC 61000-4-2; Elektromanyetik alanlara duyarlılık: test seviyesi: 10 V/m (80 MHz to 1 GHz) seviye 3 'e uygunIEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi: test seviyesi: 1 kV (kapasitif bağlantı k

Paketleme üniteleri18

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	2,400 cm
Package 1 Width	7,800 cm
Package 1 Length	9,900 cm
Paket Ağırlığı (Lbs)	81,000 g
Unit Type Of Package 2	S02
Number Of Units İn Package 2	40
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	3,670 kg
Unit Type Of Package 3	P06
Number Of Units İn Package 3	640
Package 3 Height	75,000 cm
Package 3 Width	60,000 cm
Package 3 Length	80,000 cm
Package 3 Weight	65,060 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
