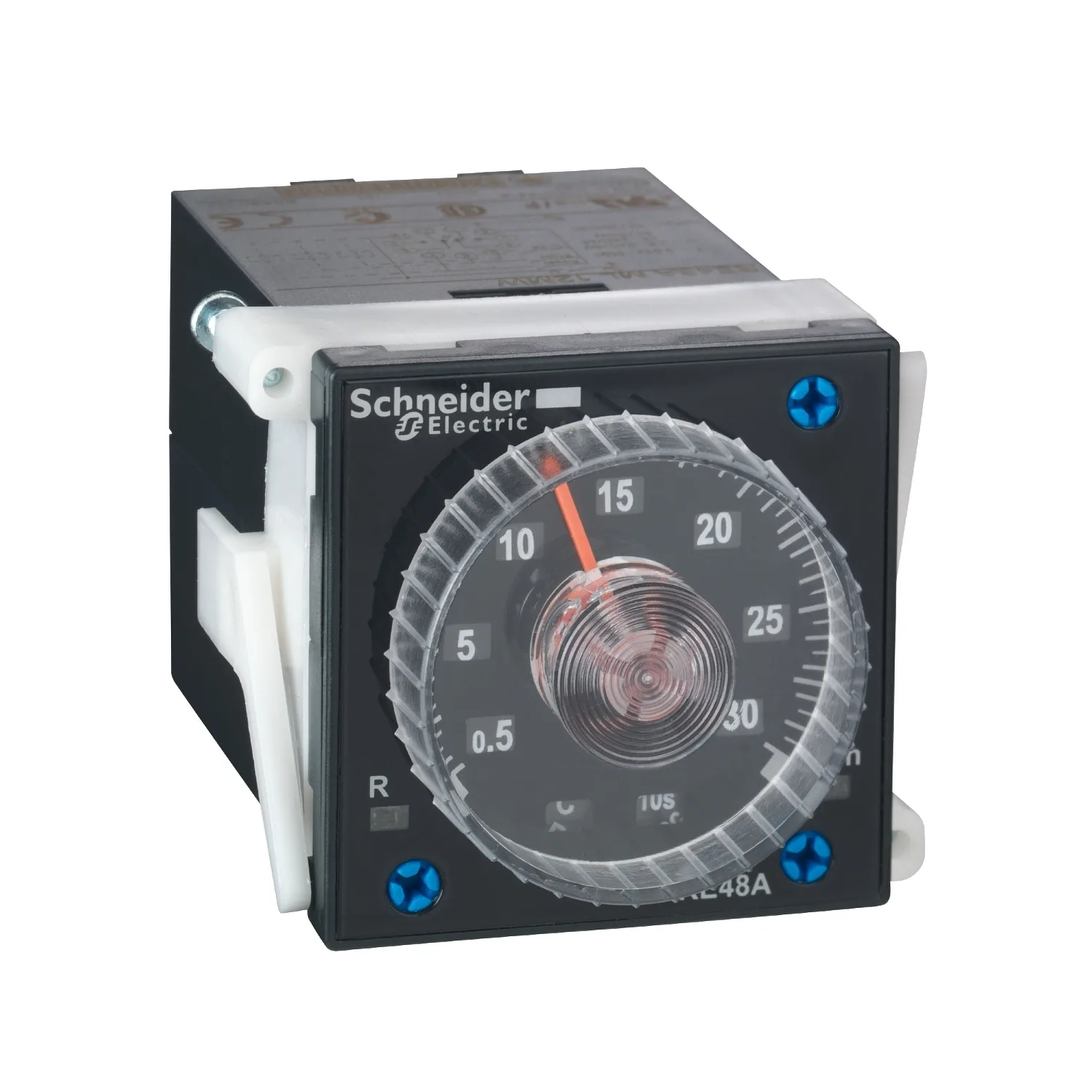

Schneider RE48AML12MW - Zaman Rölesi; 0,02s÷300h; DPDT; 250VAC/5A; Usup: 24÷240VAC; 24÷240VDC
Schneider

RE48AML12MW - Zaman Rölesi; 0,02s÷300h; DPDT; 250VAC/5A; Usup: 24÷240VAC; 24÷240VDC

Schneider RE48AML12MW, Zaman Rölesi; 0,02s÷300h; DPDT; 250VAC/5A; Usup: 24÷240VAC; 24÷240VDC. Kategori: Harmony Zaman Rölesi, Endüstriyel Zaman Saati Çözümleri. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:RE48AML12MW
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:152,50 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Ürün Serisi
Harmony Zamanlayıcı Röleleri
Elektrikli Bağlantı
Takılabilir alt taban 11 pim(ler)
Genişlik
48 mm
Ürün Ya Da Bileşen Tipi
Panel-mounted/plug-in timer relay
← Kataloğa Geri Dön

Ürün Açıklaması

  • Ayrıca mühürlenebilir kapak, döner düzelticilerle basit ve hassas ayarlar sunmaktadır
  • Hem panel mooting hem de prize takmak için tasarlanmıştır, bu, kurulumların tasarlanmasında ve yedek parçaların stoklanmasında daha fazla esneklik sağlar
  • Kablolu mantık şemalarına basit bir entegrasyon için multi işlevli zamanlayıcının varlığı, PLC kullanmadan eski kurulumların yenilenmesi için idealdir
  • 2 LED'li durum ekranı, you sisteminin durumunu özel araçlar olmadan görsel olarak denetlemektedir.

Başlıca Özellikler

  • Aşağı akım devresini hemen kontrol etmek, devreye alma ve sorun giderme süresini kısaltmak için teşhis düğmesi
  • Ayarlama için geniş zaman gecikmesi aralığı: 0,01 saniyeden 999 saate kadar.
  • Makineler, binalar, su segmentleri ve HVAC dahil olmak üzere çok çeşitli uygulamalarla uyumludur.
  • Eşsiz doğruluk, kestirimci bakım ve üstün güvenlik.
  • Kablolama için esnek vidalı veya yaylı bağlantı terminalleri seçimi.

Teknik Özellikler

Ana11
Ürün SerisiHarmony Zamanlayıcı Röleleri
Elektrikli BağlantıTakılabilir alt taban 11 pim(ler)
Genişlik48 mm
Ürün Ya Da Bileşen TipiPanel-mounted/plug-in timer relay
Dijital Çıkış TipiRöle
Kontak Tipi Ve Düzenleme2 K/A zamanlı kontaklar, AgNi (kadmiyumsuz)
Bileşen AdıRE48A
Zaman Gecikme Aralığı0.5...30 s; 5...300 s; 0.2...12 min; 0.5...30 h; 2...120 s; 0.05...3 s; 0.2...12 s; 0.02...1.2 s; 2...120 min; 5...300 min; 0.5...30 min; 5...300 h; 2...120 h; 0.2...12 h
[Us] Nominal Besleme Gerilimi24...240 V AC/DC 50/60 Hz
Gerilim Aralığı0,85...1,1 Us AC; 0,9...1,1 Us DC
Nominal Akım (Ir)5 A
Tamamlayıcı30
Ürün Ön Plaka Boyutu48 x 48 mm
Kontrol TipiSelektör anahtarı ön panel
Muhafaza MalzemesiPolikarbonat
Tekrarlama DoğruluğuMaksimum ayar değerinin +/- % 0,2'si 'e uygunIEC 61812-1
Sıcaklık SapmasıMaksimum ayar değerinin +/- % 0,02'si/°C 'e uygunIEC 61812-1
Gerilim SapmasıMaksimum ayar değerinin +/- % 0,2'si/V -de 48...240 V; Maksimum ayar değerinin +/- % 1'i/V -de 24...48 V
Zaman Gecikmesinin Ayar DoğruluğuTam ölçeğin +/- % 5'i -de 25 °C 'e uygunIEC 61812-1; Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1
Time Delay TypeGüç açma gecikmesi - A- Power on-delay relay; Yazdırma aralığı - B- Single interval relay w/ control signal; Kapatma gecikmesi - C- Off-delay relay w/ control signal; Simetrik yanıp sönme - Di- Symmetrical flashing relay (starting pulse-on)
Minimum Darbe Süresi20 ms
Sıfırlama Süresi25 ms enerji kesmede
Açma Süresi55 ms
Yüklü Faktör100 %
VA Cinsinden Güç Tüketimi6 VA -de 240 V
W Cinsinden Güç Tüketimi2 W -de 240 V
Kesme Kapasitesi1250 VA
Minimum Anahtarlama Akımı100 mA
Maksimum Anahtarlama Akımı5 A
Maksimum Anahtarlama Gerilimi250 V AC/DC
Elektrik Dayanıklılığı100000 cycles
Mekanik Dayanıklılık30000000 cycles
Çıkış Gerilimi240 V -de 5 A AC-12; 30 V -de 2 A DC-13; 240 V -de 1,5 A AC-15
İşaretlemeCE
Kesinti Dayanımı1 kV diferansiyel mod 'e uygunIEC 61000-4-5 seviye 3; 2 kV ortak mod 'e uygunIEC 61000-4-5 seviye 3
Montaj DesteğiTabana monte: soket; Panel montajlı: sistem ürünle birlikte sağlanır
Yerel Sinyalleme1 LED (sarı) for çıkış rölesi durumu; LED göstergesi (yeşil) for yanıp sönen: röle enerjili zamanlama sürüyor; LED göstergesi (yeşil) for sabitte: röle enerjili, süren zamanlama yok
Fonksiyon MevcutturA- Power on-delay relay-2 K/A; B- Single interval relay w/ control signal-2 K/A; C- Off-delay relay w/ control signal-2 K/A; Di- Symmetrical flashing relay (starting pulse-on)-2 K/A
Kontrol TipiTest butonsuz
Ürün Ağırlığı0,14 kg
Pim BiçimiSilindir
Fonksiyon Sayısı4
Ortam17
Nem SapmasıMaksimum ayar değerinin +/- 0,05 %/%RH 'e uygunIEC 61812-1
Mikro Kırılmalara Bağışıklık5 ms
Dielektrik Gücü2 kV 1 mA/1 dakika 'e uygunIEC 61812-1
Elektrik Çarpmalarına Karşı Koruma4 kV Sınıf III 'e uygunIEC 60664-1; 4 kV Sınıf III 'e uygunIEC 61812-1
StandartlarIEC 61812-1; EN 50081-1/2; 93/68/EEC; 89/336/EEC; EN 50082-1/2; IEC 60669-2-3; 73/23/EEC
Ürün SertifikalarıUL; cULus; CSA; C-Tick
Depolama Ortam Koşulları-40…70 °C
Nominal Çalışma Ortam Sıcaklığı-20…50 °C
IP Koruma DerecesiIP40 'e uygunIEC 60529 (muhafaza); IP50 'e uygunIEC 60529 (ön yüz)
Titreşim Direnci0,35 mm (f= 10…55 Hz) conforming to IEC 60068-2-6
Bağıl Nem93 % yoğuşmasız 'e uygunIEC 60068-2-3
Elektrostatik Deşarja Direnç6 kV kontakta 'e uygunIEC 61000-4-2 seviye 3; 8 kV havada 'e uygunIEC 61000-4-2 seviye 3
Elektromanyetik Alanlara Direnç10 V/m 26 MHz - 1 GHz 'e uygunIEC 61000-4-3 seviye 3
Hızlı Geçici Akımlara Direnç2 kV 'e uygunIEC 61000-4-4 seviye 3 (doğrudan)
Telsiz Elektrik Alanlara Bağışıklık10 V (0,15...80 MHz) 'e uygunIEC 61000-4-6 seviye 3
Gelen Cihaz30 % / 10 ms 'e uygunIEC 61000-4-11
Kesinti Yayılmalı/iletimliSınıf B 0,15...30 MHz 'e uygunEN 55022 (EN 55011 group 1)
Paketleme üniteleri12
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height5,700 cm
Package 1 Width6,200 cm
Package 1 Length10,500 cm
Paket Ağırlığı (Lbs)130,000 g
Unit Type Of Package 2S02
Number Of Units İn Package 230
Package 2 Height15 cm
Package 2 Width30 cm
Package 2 Length40 cm
Package 2 Weight4,350 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
