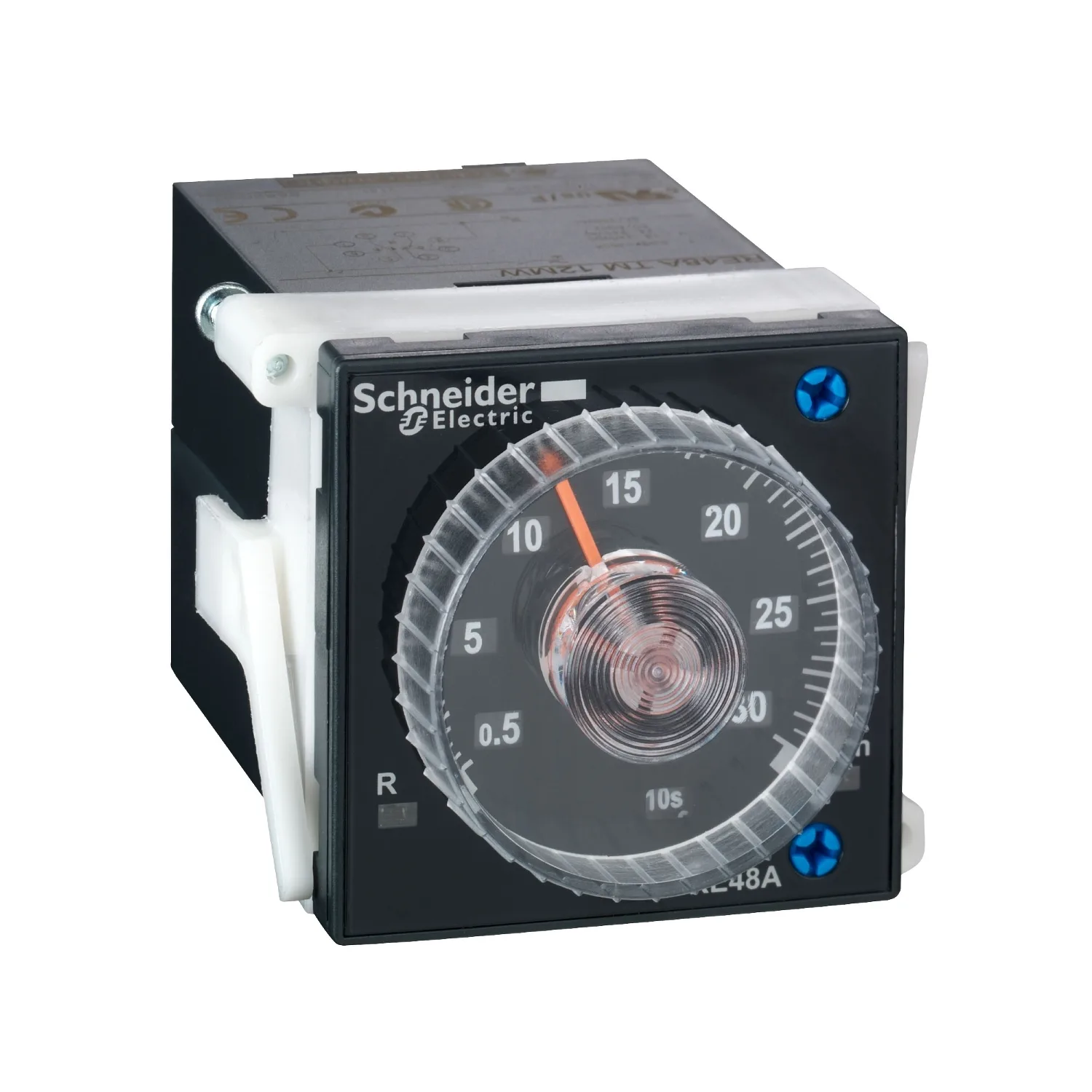

Schneider RE48ATM12MW - Zaman Rölesi; 0,02s÷300h; DPDT; 250VAC/5A; Usup: 24÷240VAC; 24÷240VDC
Schneider

RE48ATM12MW - Zaman Rölesi; 0,02s÷300h; DPDT; 250VAC/5A; Usup: 24÷240VAC; 24÷240VDC

Schneider RE48ATM12MW, Zaman Rölesi; 0,02s÷300h; DPDT; 250VAC/5A; Usup: 24÷240VAC; 24÷240VDC. Kategori: Harmony Zaman Rölesi, Endüstriyel Zaman Saati Çözümleri. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:RE48ATM12MW
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:152,50 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Ürün Serisi
Harmony Zamanlayıcı Röleleri
Elektrikli Bağlantı
Takılabilir alt taban 8 pim(ler)
Genişlik
48 mm
Ürün Ya Da Bileşen Tipi
Panel-mounted/plug-in timer relay
← Kataloğa Geri Dön

Ürün Açıklaması

  • Ayrıca mühürlenebilir kapak, döner düzelticilerle basit ve hassas ayarlar sunmaktadır
  • Hem panel mooting hem de prize takmak için tasarlanmıştır, bu, kurulumların tasarlanmasında ve yedek parçaların stoklanmasında daha fazla esneklik sağlar
  • 2 LED'li durum ekranı, you sisteminin durumunu özel araçlar olmadan görsel olarak denetlemektedir
  • Donanımla bütünleşik mantık şemalarına basit bir entegrasyon için single işlevli zamanlayıcının varlığı, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.

Başlıca Özellikler

  • Aşağı akım devresini hemen kontrol etmek, devreye alma ve sorun giderme süresini kısaltmak için teşhis düğmesi
  • Ayarlama için geniş zaman gecikmesi aralığı: 0,01 saniyeden 999 saate kadar.
  • Makineler, binalar, su segmentleri ve HVAC dahil olmak üzere çok çeşitli uygulamalarla uyumludur.
  • Eşsiz doğruluk, kestirimci bakım ve üstün güvenlik.
  • Kablolama için esnek vidalı veya yaylı bağlantı terminalleri seçimi.

Teknik Özellikler

Ana11
Ürün SerisiHarmony Zamanlayıcı Röleleri
Elektrikli BağlantıTakılabilir alt taban 8 pim(ler)
Genişlik48 mm
Ürün Ya Da Bileşen TipiPanel-mounted/plug-in timer relay
Dijital Çıkış TipiRöle
Kontak Tipi Ve Düzenleme2 K/A zamanlı kontaklar, AgNi (kadmiyumsuz)
Bileşen AdıRE48
Zaman Gecikme Aralığı5...300 h; 2...120 min; 0.5...30 h; 0.2...12 h; 0.2...12 min; 0.2...12 s; 0.5...30 min; 2...120 h; 2...120 s; 0.02...1.2 s; 0.5...30 s; 5...300 s; 0.05...3 s; 5...300 min
[Us] Nominal Besleme Gerilimi24...240 V AC/DC 50/60 Hz
Gerilim Aralığı0,85...1,1 Us AC; 0,9...1,1 Us DC
Nominal Akım (Ir)5 A
Tamamlayıcı30
Ürün Ön Plaka Boyutu48 x 48 mm
Kontrol TipiSelektör anahtarı ön panel
Muhafaza MalzemesiPolikarbonat
Tekrarlama DoğruluğuMaksimum ayar değerinin +/- % 0,2'si 'e uygunIEC 61812-1
Sıcaklık SapmasıMaksimum ayar değerinin +/- % 0,02'si/°C 'e uygunIEC 61812-1
Gerilim SapmasıMaksimum ayar değerinin +/- % 0,2'si/V -de 48...240 V; Maksimum ayar değerinin +/- % 1'i/V -de 24...48 V
Zaman Gecikmesinin Ayar DoğruluğuTam ölçeğin +/- % 5'i -de 25 °C 'e uygunIEC 61812-1; Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1
Time Delay TypeGüç açma gecikmesi - A1- Delay on energization
Minimum Darbe Süresi20 ms
Sıfırlama Süresi25 ms enerji kesmede
Açma Süresi55 ms
Yüklü Faktör100 %
VA Cinsinden Güç Tüketimi6 VA -de 240 V
W Cinsinden Güç Tüketimi2 W -de 240 V
Kesme Kapasitesi1250 VA
Minimum Anahtarlama Akımı100 mA
Maksimum Anahtarlama Akımı5 A
Maksimum Anahtarlama Gerilimi250 V AC/DC
Elektrik Dayanıklılığı100000 cycles
Mekanik Dayanıklılık30000000 cycles
Çıkış Gerilimi240 V -de 5 A AC-12; 30 V -de 2 A DC-13; 240 V -de 1,5 A AC-15
İşaretlemeCE
Kesinti Dayanımı1 kV diferansiyel mod 'e uygunIEC 61000-4-5 seviye 3; 2 kV ortak mod 'e uygunIEC 61000-4-5 seviye 3
Montaj DesteğiPanel montajlı: sistem ürünle birlikte sağlanır; Tabana monte: soket
Yerel Sinyalleme1 LED (sarı) for çıkış rölesi durumu; LED göstergesi (yeşil) for yanıp sönen: röle enerjili zamanlama sürüyor; LED göstergesi (yeşil) for sabitte: röle enerjili, süren zamanlama yok
Fonksiyon MevcutturA1- Delay on energization-2 K/A; A2- Delay on energization-2 K/A; H1-Pulse-on energization-2 K/A; H2-Pulse-on energization-2 K/A
Kontrol TipiTest butonsuz
Ürün Ağırlığı0,14 kg
Pim BiçimiSilindir
Fonksiyon Sayısı1
Ortam17
Nem SapmasıMaksimum ayar değerinin +/- 0,05 %/%RH 'e uygunIEC 61812-1
Mikro Kırılmalara Bağışıklık5 ms
Dielektrik Gücü2 kV 1 mA/1 dakika 'e uygunIEC 61812-1
Elektrik Çarpmalarına Karşı Koruma4 kV Sınıf III 'e uygunIEC 60664-1; 4 kV Sınıf III 'e uygunIEC 61812-1
Standartlar73/23/EEC; 93/68/EEC; EN 50082-1/2; 89/336/EEC; EN 50081-1/2; IEC 61812-1; IEC 60669-2-3
Ürün SertifikalarıUL; cULus; C-Tick; CSA
Depolama Ortam Koşulları-40…70 °C
Nominal Çalışma Ortam Sıcaklığı-20…50 °C
IP Koruma DerecesiIP40 'e uygunIEC 60529 (muhafaza); IP50 'e uygunIEC 60529 (ön yüz)
Titreşim Direnci0,35 mm (f= 10…55 Hz) conforming to IEC 60068-2-6
Bağıl Nem93 % yoğuşmasız 'e uygunIEC 60068-2-3
Elektrostatik Deşarja Direnç6 kV kontakta 'e uygunIEC 61000-4-2 seviye 3; 8 kV havada 'e uygunIEC 61000-4-2 seviye 3
Elektromanyetik Alanlara Direnç10 V/m 26 MHz - 1 GHz 'e uygunIEC 61000-4-3 seviye 3
Hızlı Geçici Akımlara Direnç2 kV 'e uygunIEC 61000-4-4 seviye 3 (doğrudan); 4 kV 'e uygunIEC 61000-4-4 level 4 (doğrudan)
Telsiz Elektrik Alanlara Bağışıklık10 V (0,15...80 MHz) 'e uygunIEC 61000-4-6 seviye 3
Gelen Cihaz30 % / 10 ms 'e uygunIEC 61000-4-11; 95 % / 5 s 'e uygunIEC 61000-4-11; 60 % / 100 ms 'e uygunIEC 61000-4-11
Kesinti Yayılmalı/iletimliSınıf B 0,15...30 MHz 'e uygunEN 55022 (EN 55011 group 1)
Paketleme üniteleri12
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height5,700 cm
Package 1 Width10,500 cm
Package 1 Length6,200 cm
Paket Ağırlığı (Lbs)126,000 g
Unit Type Of Package 2S02
Number Of Units İn Package 230
Package 2 Height15 cm
Package 2 Width30 cm
Package 2 Length40 cm
Package 2 Weight4,252 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
