Schneider

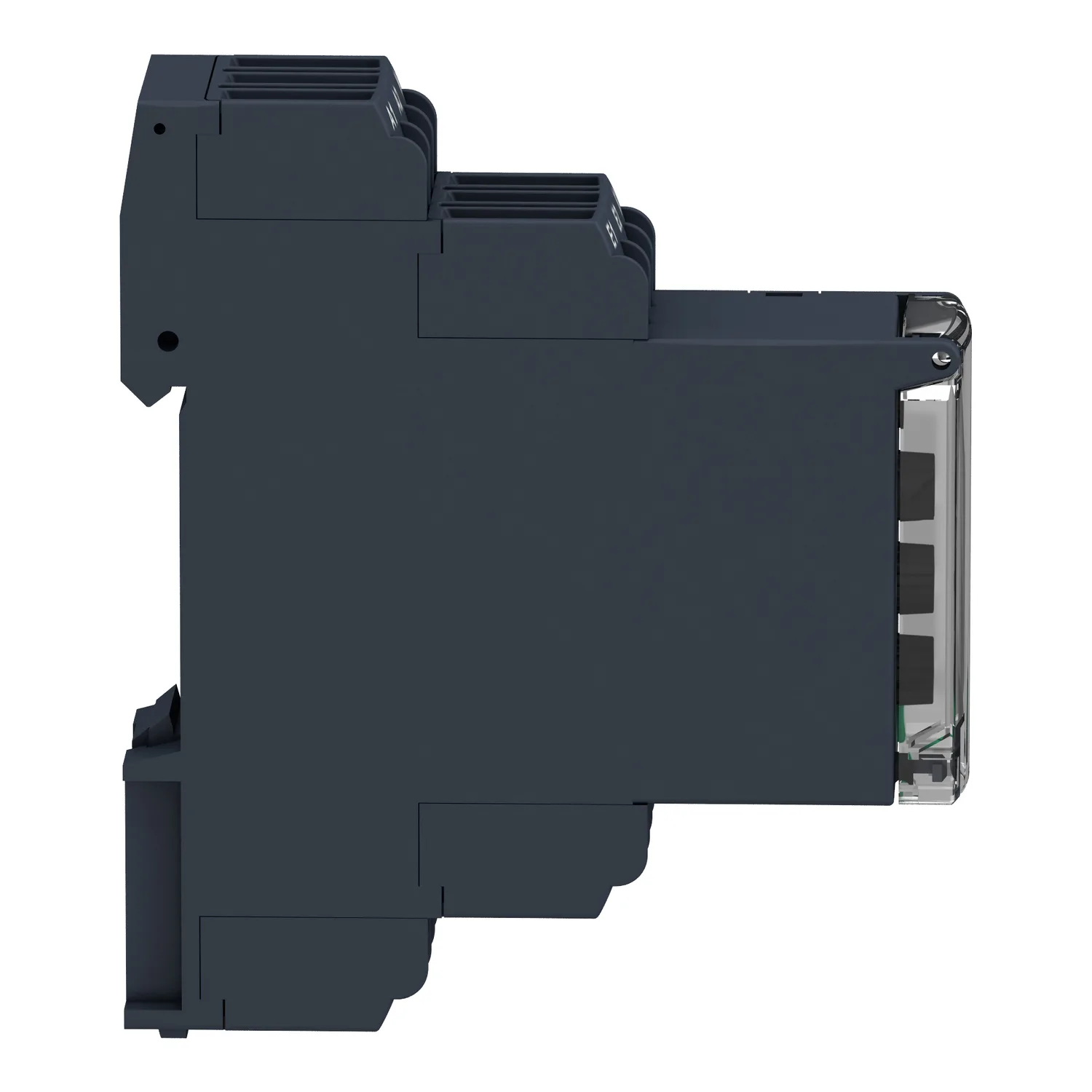

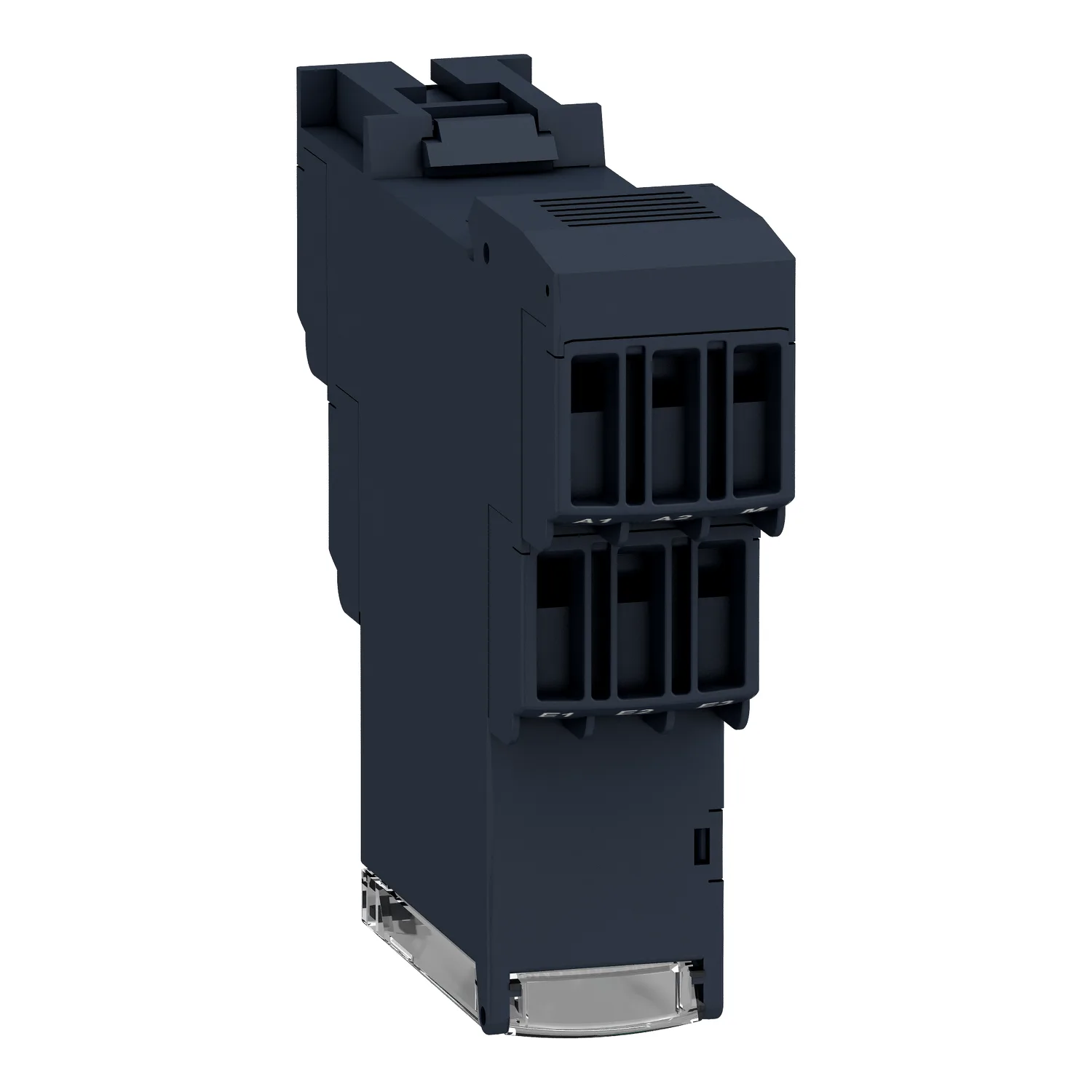

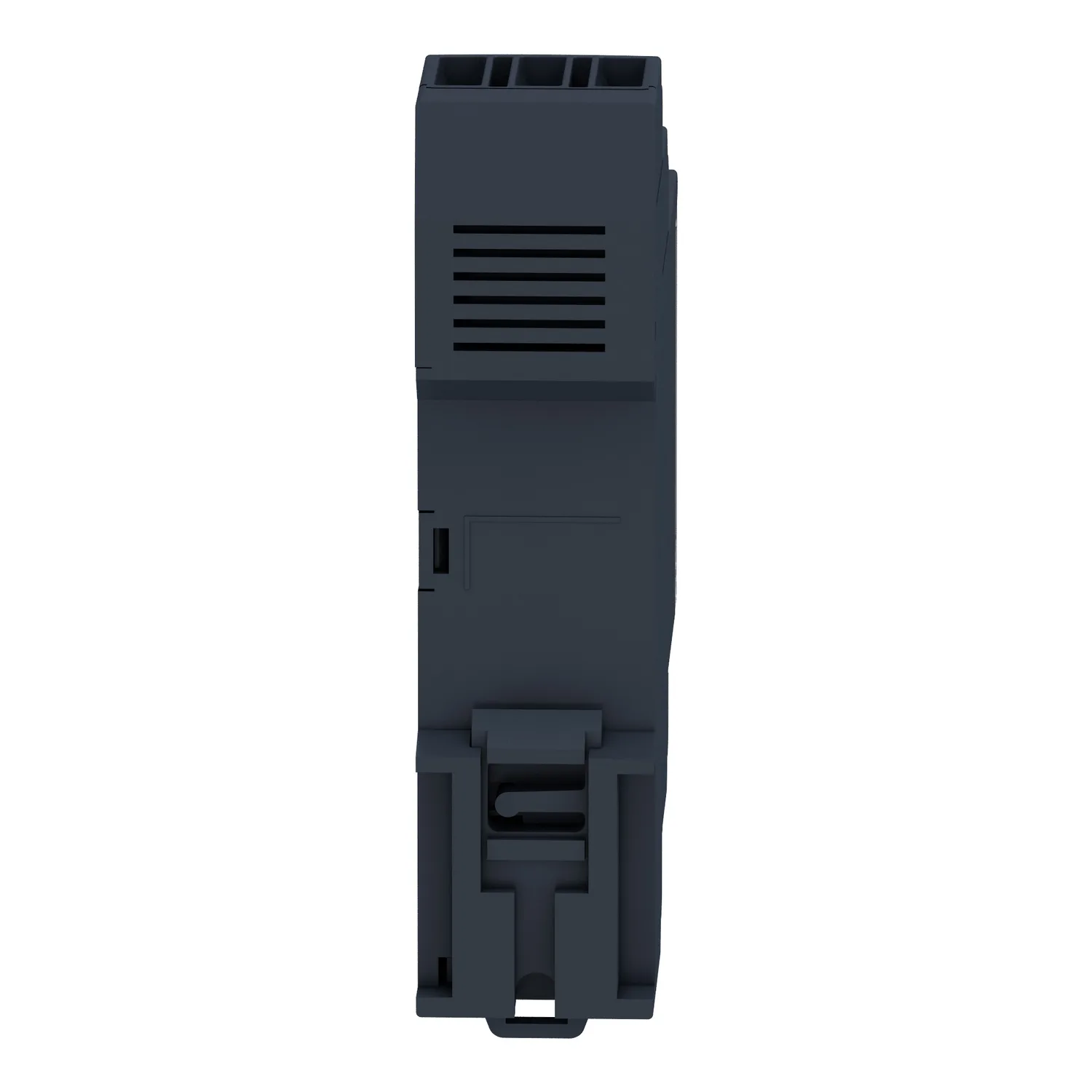

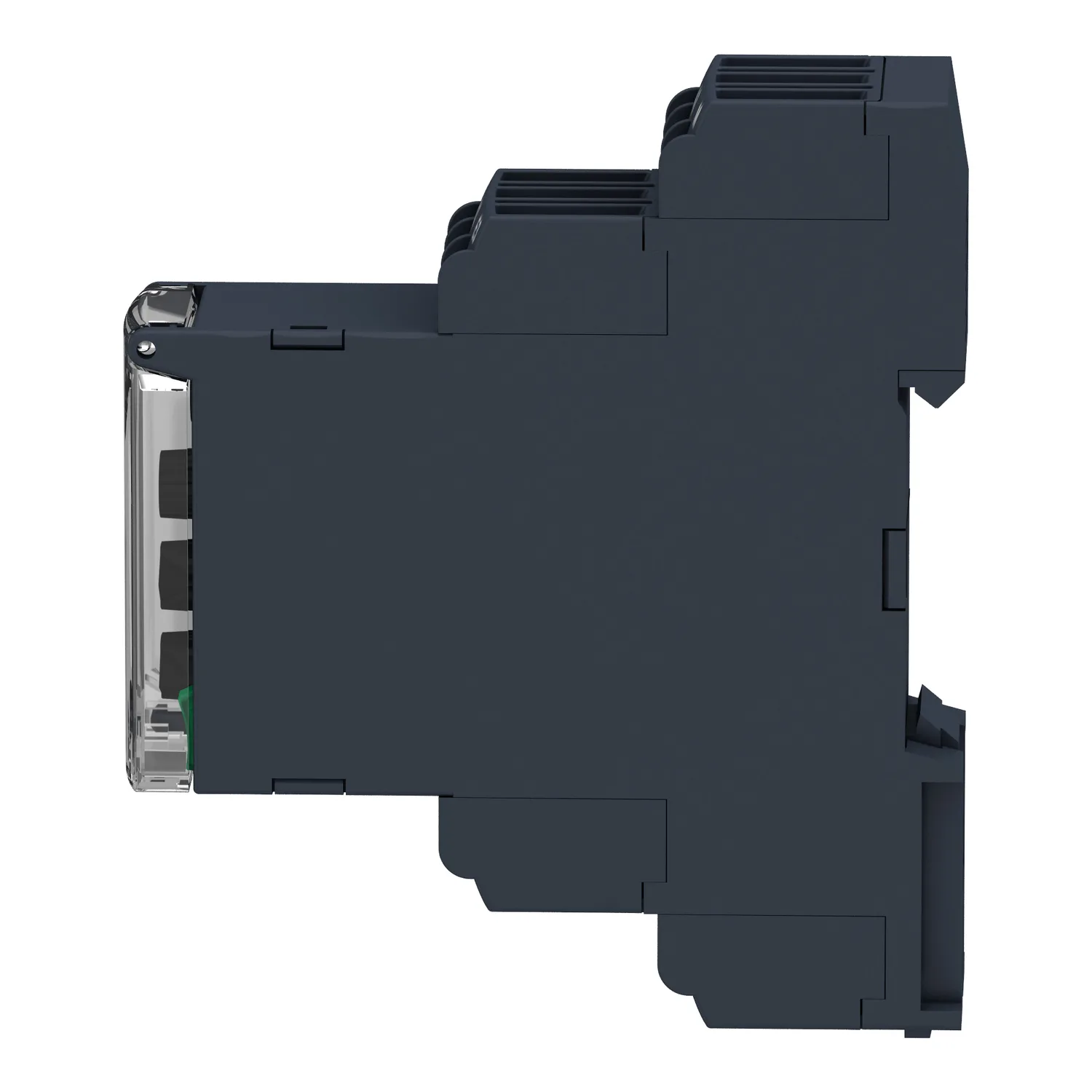

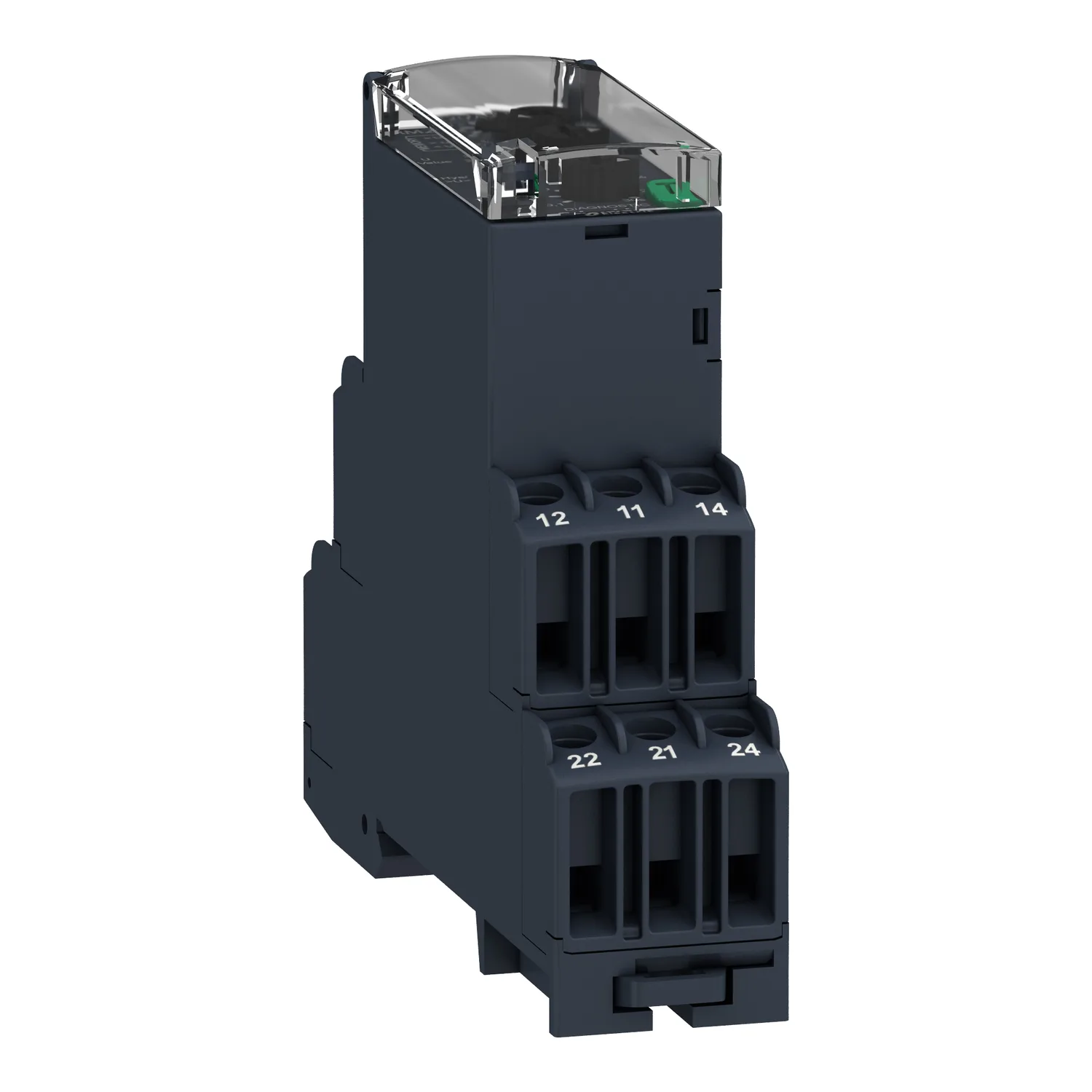

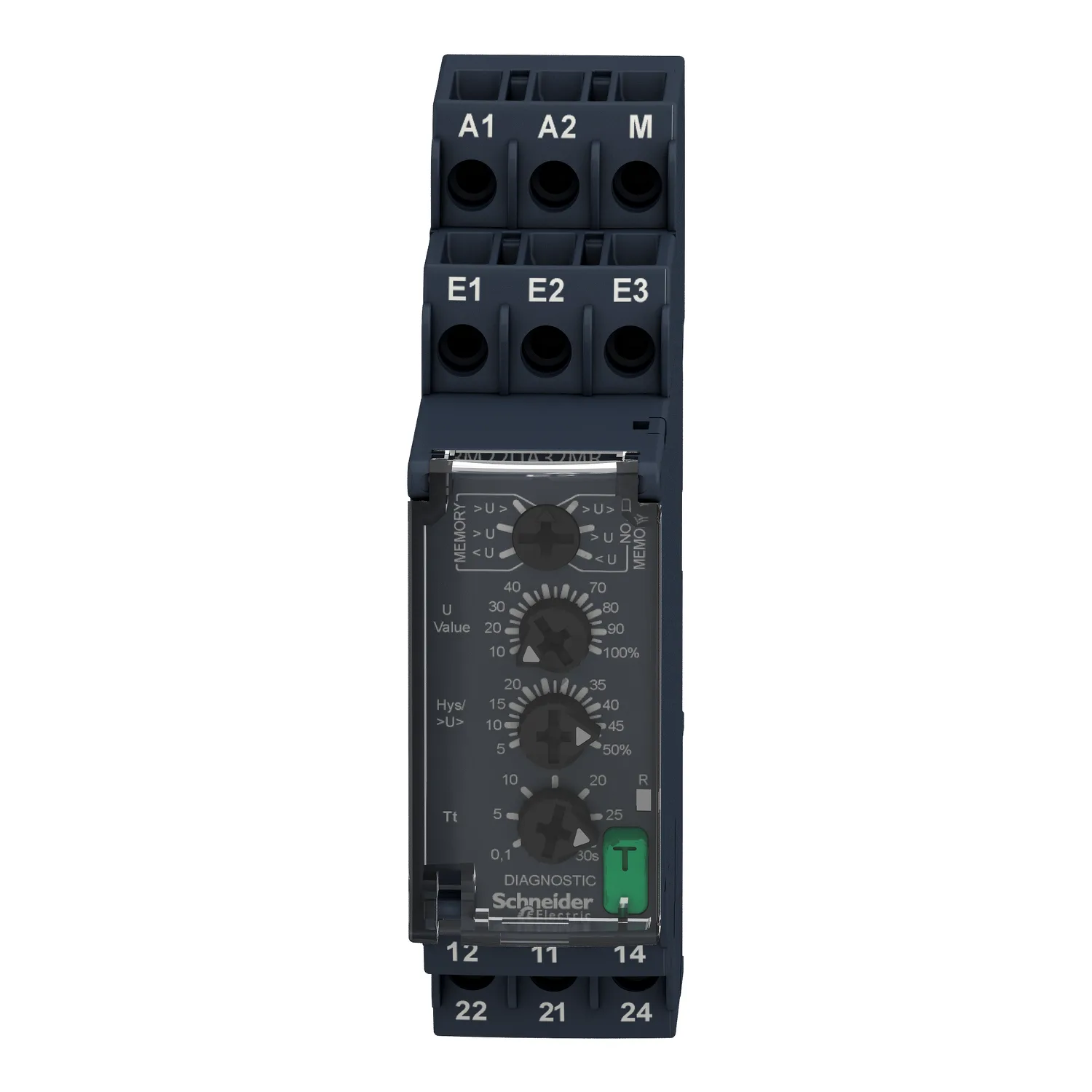

RM22UA32MR - Aşırı veya düşük gerilim 1...100 V
Schneider RM22UA32MR, Aşırı veya düşük gerilim 1...100 V. Kategori: Harmony Kontrol Rölesi. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:RM22UA32MR
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:138,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Kontrol Röleleri
- Röle Tipi
- Gerilim kontrol rölesi
- Ürün Ya Da Bileşen Tipi
- Gerilim kontrol rölesi
- Röle Adı
- RM22UA
Ürün Açıklaması
- Kaldırma, paketleme, kaldıraçlar, tekstil, su gibi çok çeşitli endüstriyel otomasyon uygulamaları için geçerlidir
- Herhangi bir modüler 1-kutuplu DIN cihazıyla aynı alanı kullanarak DIN rayına esnek ve kolay kurulum sağlayan 22.5 mm genişliğe sahip, piyasadaki ince form-faktörlerinden birine sahiptir
- Aynı zamanda bir teşhis butonu, mühürlenebilir kapak, vida kesicilerle basit ve hassas ayarlar sunar
- Hızlı arıza tespiti ve sorun giderme için kullanıcıya otomatik kapatma yönetimi ve arıza bilgisi sağlamaktadır
- Donanımla bütünleşik mantıksal otomatik sistemlerde belirlenen geniş seçenek için multi işlevli kontrolör, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.
Başlıca Özellikler
- 2 kutuplu devre kesici ile aynı 22,5 mm genişlik sayesinde basitleştirilmiş panel tasarım
- Benzeri görülmemiş doğruluk, kestirimci bakım ve üstün güvenliği deneyimleme.
- Hızlı arıza tespiti ve sorun giderme için otomatik kapatma yönetimi ve arıza bilgisi sağlar
- Bakımı azaltarak ayarların kurcalanmasını önlemek için şeffaf kapak
- Kaldırma, paketleme, asansörler, tekstil, pompalama ve su gibi çok çeşitli uygulamalarla uyumludur.
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony Kontrol Röleleri |
|---|---|
| Röle Tipi | Gerilim kontrol rölesi |
| Ürün Ya Da Bileşen Tipi | Gerilim kontrol rölesi |
| Röle Adı | RM22UA |
| Röle Tarafından İzlenen Parametreler | Pencere modunda düşük ve aşırı gerilim; Aşırı gerilim veya düşük gerilim algılama |
| Kontrol Tipi | With test button |
| Kontak Tipi Ve Düzenleme | 2 K/A |
| Fazların Ağ Sayısı | 1 faz |
| Besleme Devresi Tipi | DC |
Tamamlayıcı25
| [Us] Nominal Besleme Gerilimi | 24...240 V AC/DC 50/60 Hz non self-powered |
|---|---|
| Besleme Gerilimi Limitleri | 20,4…264 V AC/DC |
| VA Cinsinden Güç Tüketimi | 3,5 VA AC |
| Ölçüm Aralığı | 1...100 V AC/DC |
| Maksimum Motor Kablosu Uzunluğu | 100 ms doğru rms değeri olarak ölçüm döngüsü |
| Histeresiz | 3 % sabit 'inpencere modu için tam ölçek; 5…50 % ayarlanabilir 'ineşik ayarı |
| Tekrarlama Doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi; +/- 2 % için zaman gecikmesi |
| Ölçüm Hatası | Tüm serinin < % 1 üzerinde gerilim değişimi ile; % 0,05/°C sıcaklık değişimi ile |
| Gecikme Süresi | Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault |
| Zaman Gecikmesinin Ayar Doğruluğu | 10 % |
| Sıfırlama Süresi | 1500 ms maksimum gerilimde |
| Yanıt Süresi | <= 500 ms |
| Güç Açıldığında Gecikme | 600 ms |
| Çıkış Kontakları | 2 K/A |
| Nominal Çıkış Akımı | 8 A |
| Maksimum Anahtarlama Gerilimi | 250 V AC |
| VA Cinsinden Anahtarlama Kapasitesi | 2000 VA |
| Minimum Anahtarlama Akımı | 10 mA -de 5 V DC |
| Maksimum Anahtarlama Akımı | 8 A AC |
| Elektrik Dayanıklılığı | 100000 cycles |
| Mekanik Dayanıklılık | 10000000 cycles |
| Kontak Malzemesi | Kadmiyumsuz |
| W Cinsinden Güç Tüketimi | 1,5 W DC |
| Terminaller Arasında Direnç | 110 kOhm -de E2-M terminalleri; 22 kOhm -de E1-M terminalleri; 220 kOhm -de E3-M terminalleri |
| Yalıtım | Besleme ve ölçüm arasında |
Ortam22
| Elektromanyetik Uyumluluk | Konut, ticari ve hafif endüstriyel ortamlar için bağışıklık conforming to IEC 61000-6-1; Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2; Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3; Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4; Elektrostatik deşarj - test level: 6 kV seviye 3 (kontak deşarjı) conforming to |
|---|---|
| Standartlar | IEC 60255-1 |
| Ürün Sertifikaları | GL; UL; CCC; EAC; CE; RCM; CSA |
| Depolama Ortam Koşulları | -40…70 °C; -40…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…50 °C -de 60 Hz; -20…60 °C -de 50 Hz |
| Bağıl Nem | 93…97 % -de 25…55 °C 'e uygunIEC 60068-2-30 |
| Titreşim Direnci | 0,075 mm (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6; 1 gn (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6; 0,035 mm (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6; 0,5 gn (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 15 gn (süre = 11 ms) için devre dışı 'e uygunIEC 60068-2-27; 5 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminaller); IP40 'e uygunIEC 60529 (muhafaza); IP50 'e uygunIEC 60529 (ön panel) |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Dielektrik Test Gerilimi | 2,5 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-27 |
| Yalıtım Direnci | > 100 MOhm -de 500 V DC |
| Bağlantılar - Terminaller | Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu; Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu |
| Sıkma Torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| Muhafaza Malzemesi | Polikarbonat |
| Montaj Desteği | 35 mm DIN rayı 'e uygunIEC 60715 |
| Reliability Data | B10d = 290000; MTTFd = 308,2 yıl |
| Yükseklik | 90 mm; 88,9 mm |
| Genişlik | 22,5 mm; 22,9 mm |
| Derinlik | 73 mm; 73,7 mm |
| Ürün Ağırlığı | 0,11 kg; 0,11 kg |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,6 cm |
| Package 1 Width | 8,2 cm |
| Package 1 Length | 9,5 cm |
| Paket Ağırlığı (Lbs) | 122,0 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 40 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 5,29 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 640 |
| Package 3 Height | 50,0 cm |
| Package 3 Width | 80,0 cm |
| Package 3 Length | 60,0 cm |
| Package 3 Weight | 92,58 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
