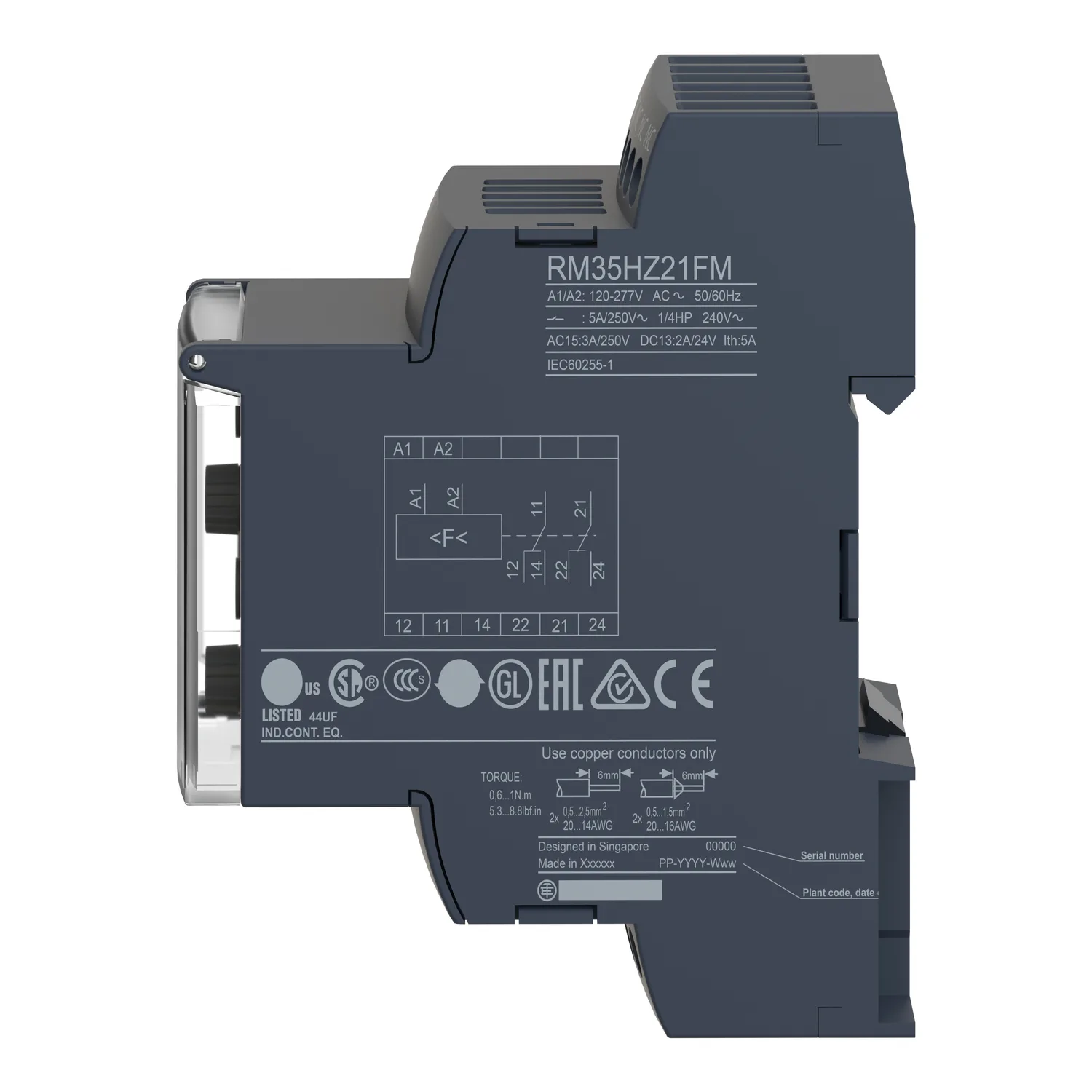

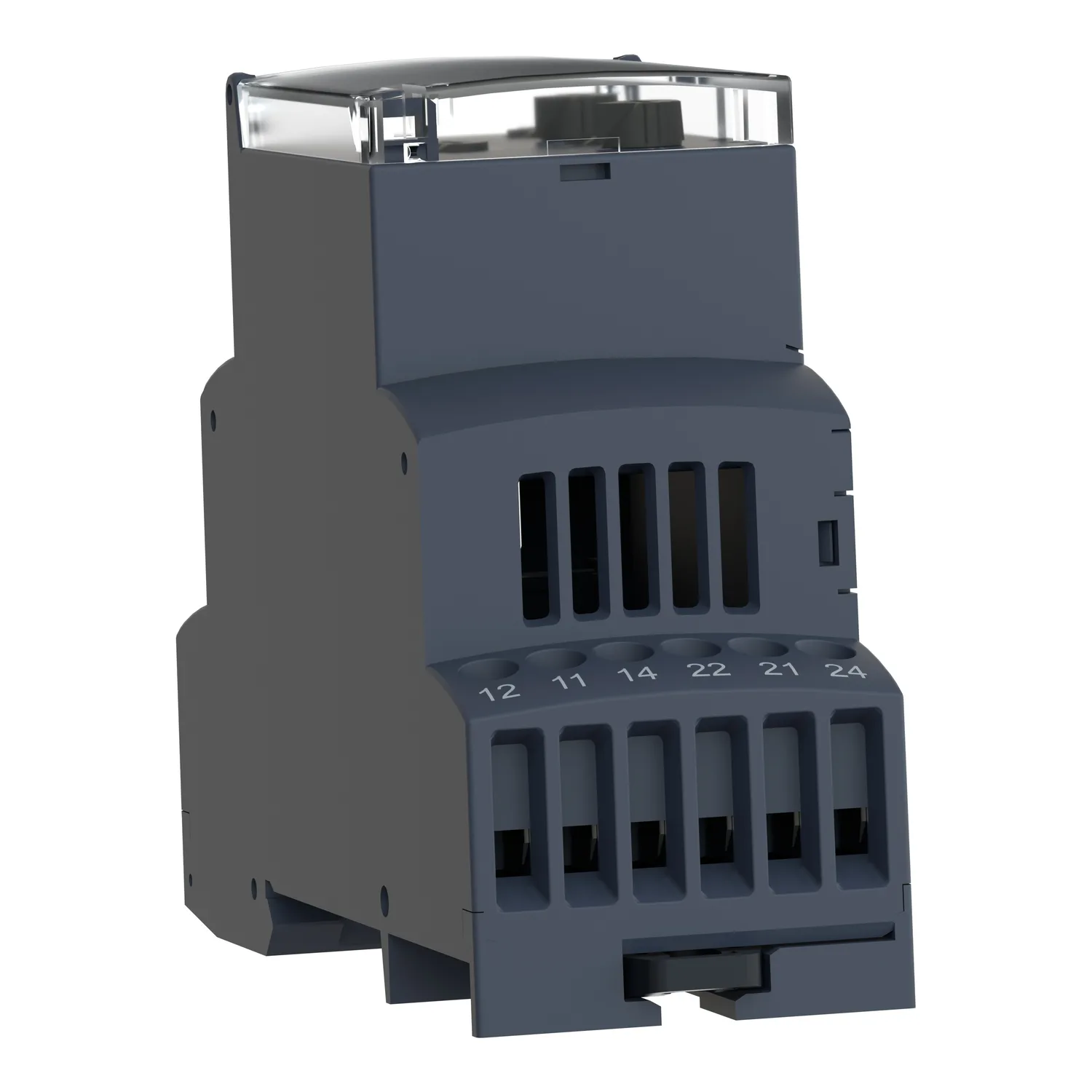

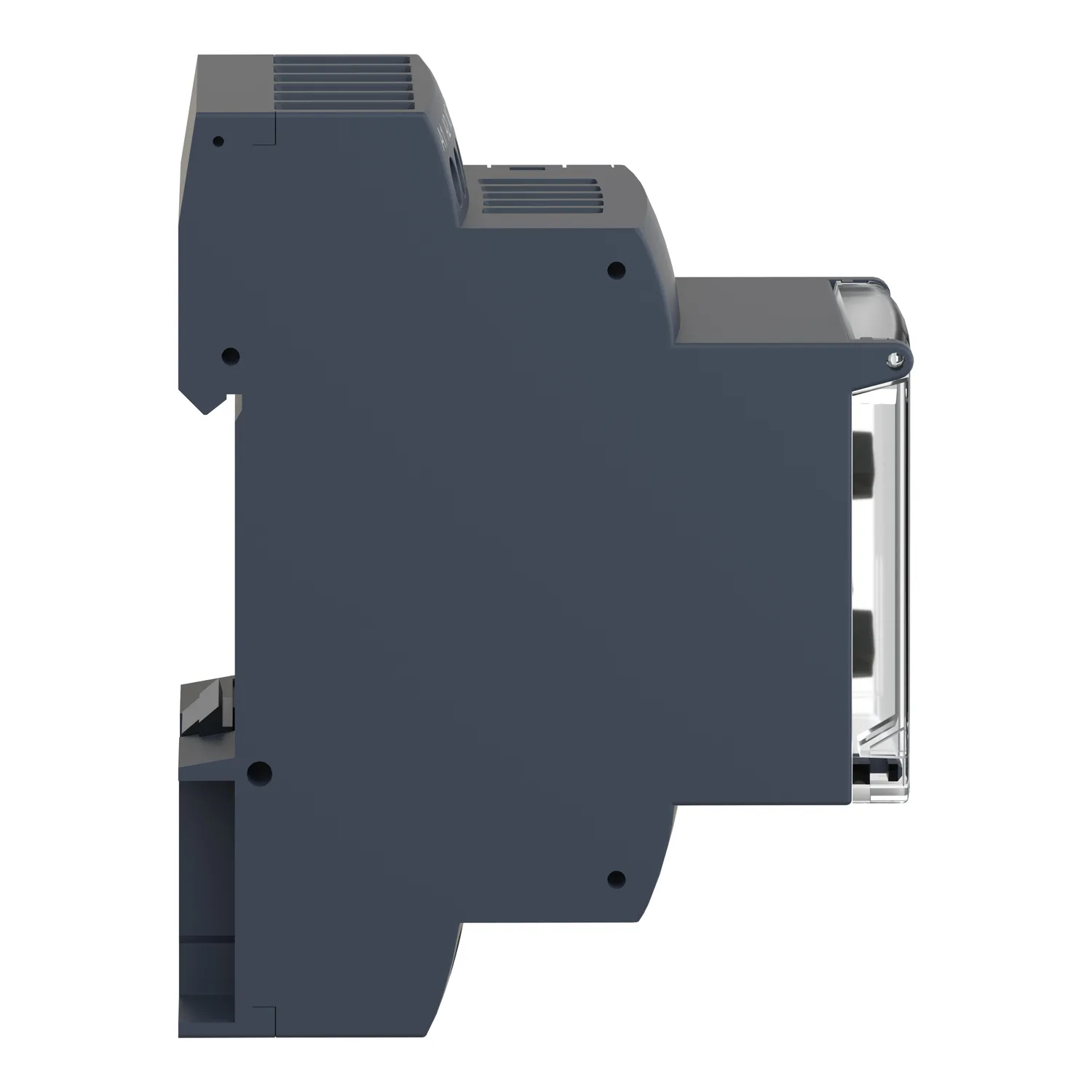

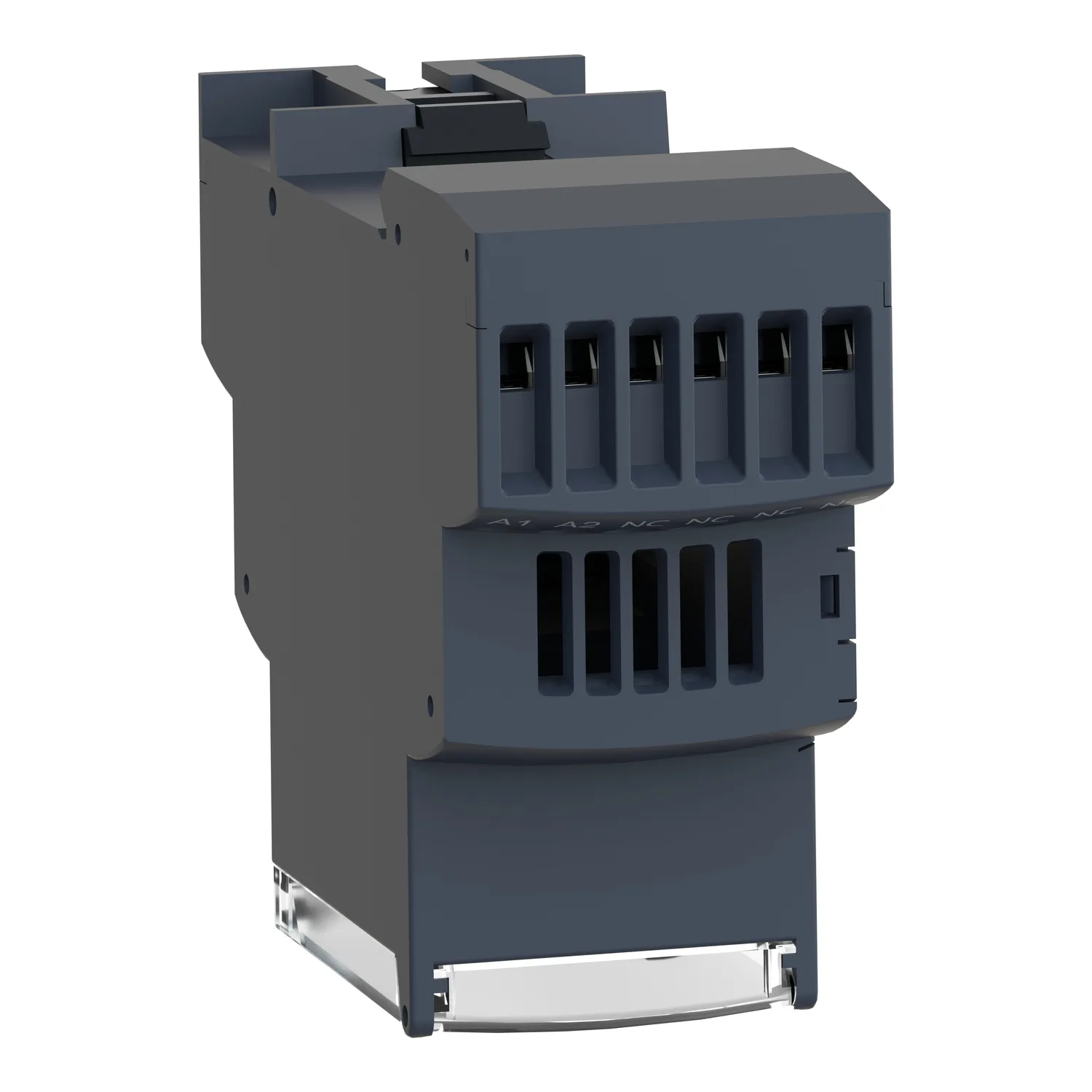

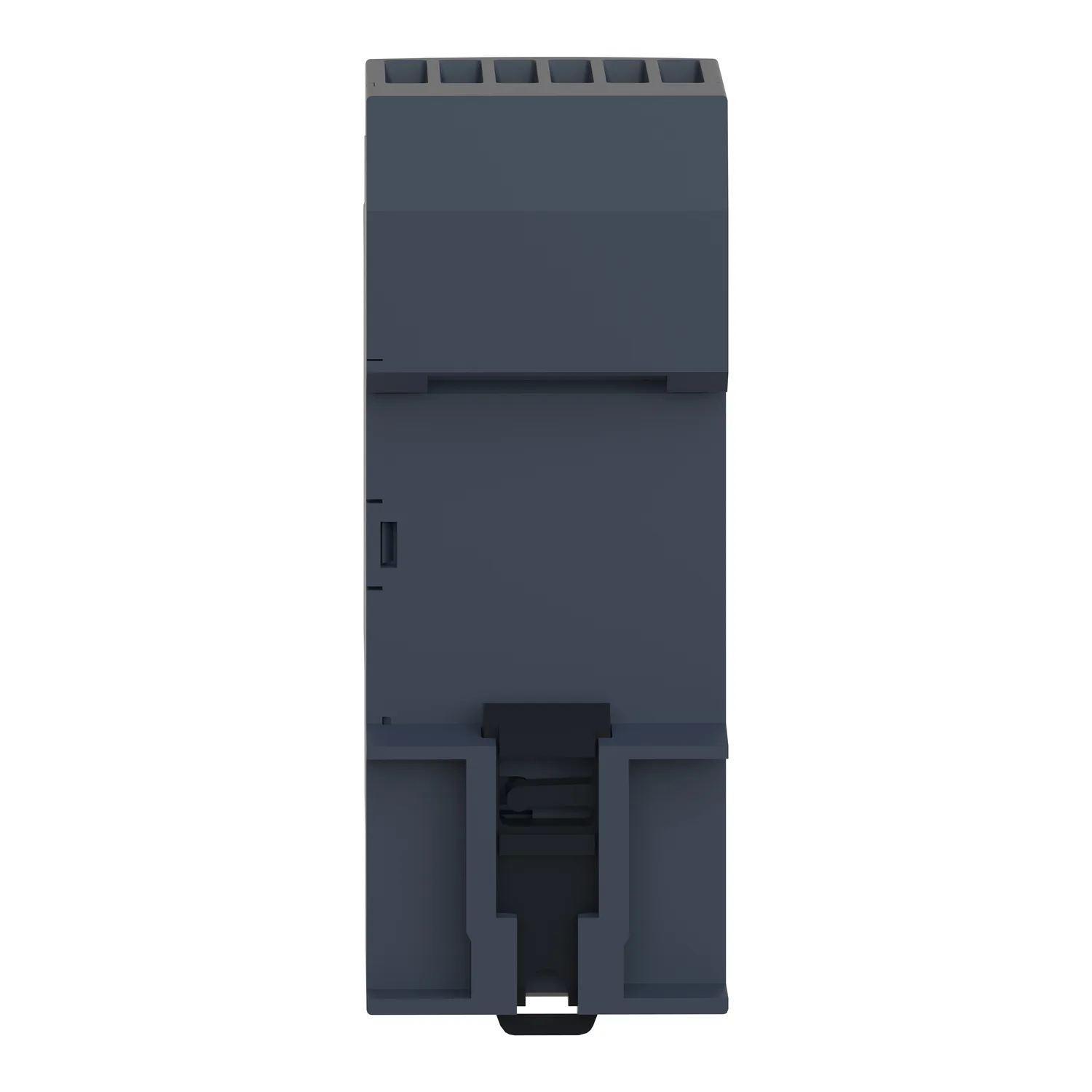

RM35HZ21FM - İzleme rölesi; min. veya maks. frekans değerini izler; 0.1÷10s
Schneider RM35HZ21FM, İzleme rölesi; min. veya maks. frekans değerini izler; 0.1÷10s. Kategori: Harmony Kontrol Rölesi. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:RM35HZ21FM
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:161,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Kontrol Röleleri
- Röle Tipi
- Frekans kontrol rölesi
- Ürün Ya Da Bileşen Tipi
- Frekans kontrol rölesi
- Röle Adı
- RM35HZ21FM
Ürün Açıklaması
- Herhangi bir modüler 3-kutuplu DIN cihazıyla aynı alanı kullanarak DIN rayına esnek ve kolay kurulum sağlayan 35mm genişliğe sahip piyasadaki orta form-faktörlerinden birine sahiptir
- Ayrıca seçilebilir bir hafıza fonksiyonu, kontrol durumunu gösteren entegre LED, mühürlenebilir kapak, vidalı kesicilerle basit ve hassas ayarlar sunar
- Beklenenin dışında elektriksel değerlerin, makinede ciddi hasara yol açmadan önce otomatik olarak algılanması sayesinde bakım ve duruş maliyetleri düşmektedir
- Donanımla bütünleşik mantıksal otomatik sistemlerde belirlenen geniş seçenek için multi işlevli kontrolör, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.
Başlıca Özellikler
- 3 kutuplu devre kesici ile aynı 35 mm genişlik sayesinde basitleştirilmiş panel tasarım
- Benzeri görülmemiş doğruluk, kestirimci bakım ve üstün güvenliği deneyimleme.
- Hızlı arıza tespiti ve sorun giderme için otomatik kapatma yönetimi ve arıza bilgisi sağlar
- Bakımı azaltarak ayarların kurcalanmasını önlemek için şeffaf kapak
- Kaldırma, paketleme, asansörler, tekstil, pompalama ve su gibi çok çeşitli uygulamalarla uyumludur.
Teknik Özellikler
Ana11
| Ürün Serisi | Harmony Kontrol Röleleri |
|---|---|
| Röle Tipi | Frekans kontrol rölesi |
| Ürün Ya Da Bileşen Tipi | Frekans kontrol rölesi |
| Röle Adı | RM35HZ21FM |
| Röle Tarafından İzlenen Parametreler | Aşırı frekans ve düşük frekans 50 veya 60 Hz |
| Zaman Gecikme Tipi | Ayarlanabilir 0.1...10 s, +/- 10 % Tt- time delay upon fault |
| VA Cinsinden Anahtarlama Kapasitesi | 1250 VA |
| Minimum Anahtarlama Akımı | 10 mA -de 5 V DC |
| VA Cinsinden Güç Tüketimi | 6 VA AC |
| Ölçüm Aralığı | 40...70 Hz |
| Kullanım Kategorisi | AC-12 'e uygunIEC 60947-5-1; AC-13 'e uygunIEC 60947-5-1; AC-14 'e uygunIEC 60947-5-1; AC-15 'e uygunIEC 60947-5-1; DC-12 'e uygunIEC 60947-5-1; DC-13 'e uygunIEC 60947-5-1; DC-14 'e uygunIEC 60947-5-1 |
Tamamlayıcı35
| Sıfırlama Süresi | 2000 ms zaman gecikmesi |
|---|---|
| Maksimum Anahtarlama Gerilimi | 250 V AC/DC |
| [Us] Nominal Besleme Gerilimi | 120...277 V AC |
| [Un] Rated Nominal Voltage | 120...277 V AC non self-powered |
| Besleme Gerilimi Limitleri | 102…308 V AC |
| Kontrol Devresi Frekansı | 40...70 Hz |
| Genişlik | 35 mm |
| Çıkış Kontakları | 1 K/A + 1 K/A |
| Kontak Malzemesi | Kadmiyumsuz |
| Nominal Çıkış Akımı | 5 A |
| Maksimum Giriş Frekansı | 70 Hz |
| Maksimum Motor Kablosu Uzunluğu | 200 ms doğru rms değeri olarak ölçüm döngüsü |
| Güç Açıldığında Gecikme | 0,5 s |
| Histeresiz | 0,3 % sabit |
| Ölçüm Doğruluğu | Girişte tam ölçek değerinin +/- %10'u; Zaman gecikmesinde tam ölçek değerinin +/- %10'u |
| Tekrarlama Doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi; +/- % 0,5 için zaman gecikmesi |
| Ölçüm Hatası | +/- % 0,05/°C sıcaklık değişimi ile; Tüm serinin < +/- % 1 üzerinde gerilim değişimi ile |
| Eşik Ayarı | -2...10 Hz; -10...2 Hz |
| İşaretleme | CE : 73/23/EEC; CE : EMC 89/336/EEC |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Yalıtım Direnci | > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5; > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1; > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5; > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1; > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5; > 1 MOhm -de 500 V DC besle |
| [Ui] Nominal Yalıtım Voltajı | 400 V 'e uygunIEC 60664-1 |
| Çalışma Gerilim Toleransı | - 15 % + 10 % Un |
| Besleme Frekansı | 50/60 Hz +/- 10 % |
| Yalıtım | Besleme ile ölçüm arasında galvaniz yalıtım yoktur |
| Çalışma Konumu | Herhangi bir konum olmadan |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz; Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| Sıkma Torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| Muhafaza Malzemesi | Polikarbonat |

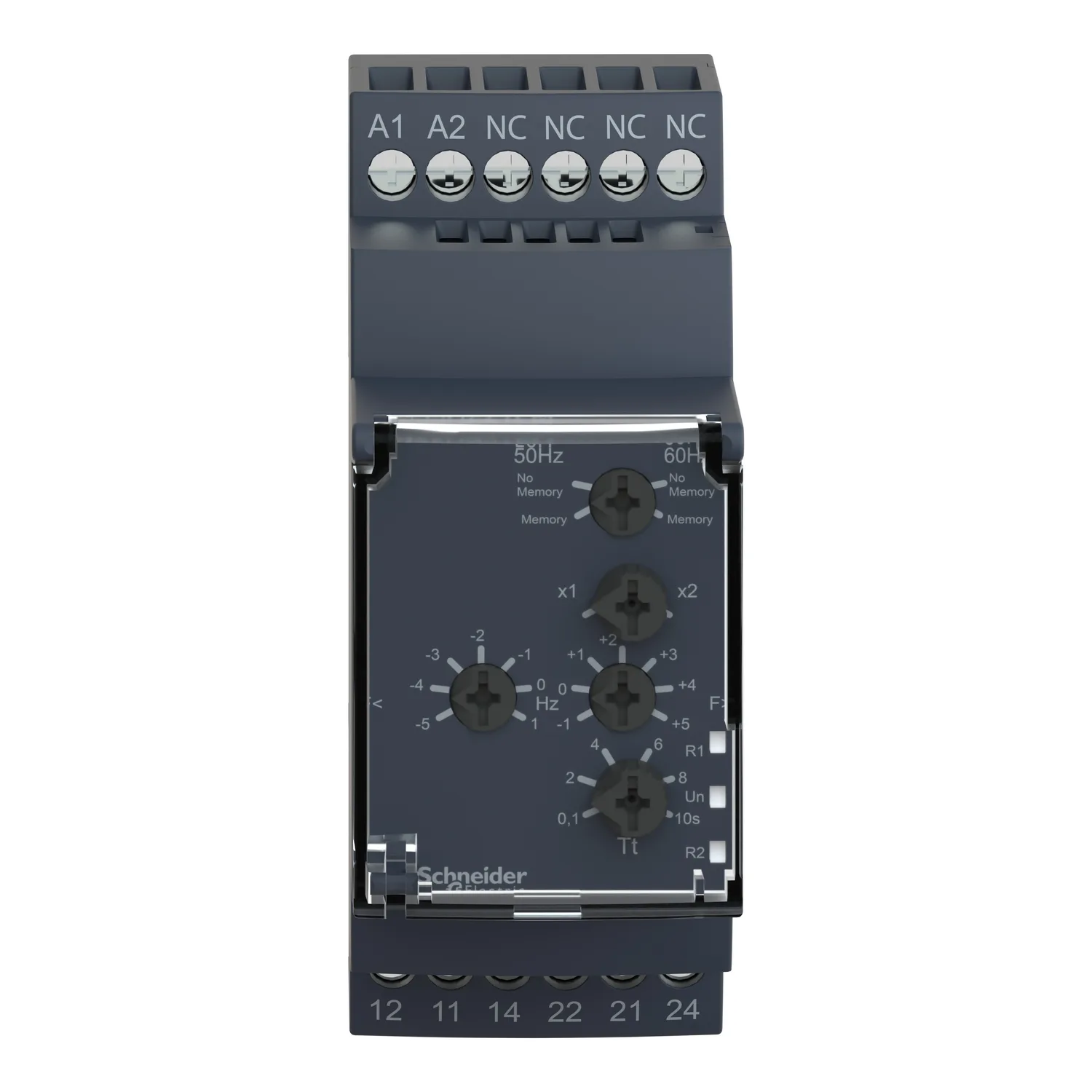

| Yerel Sinyalleme | 1 LED yeşil için güç AÇIK; 1 LED sarı için doğru frekans (yüksek R1); 1 LED sarı için doğru frekans (alçak R2) |
| Montaj Desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| Elektrik Dayanıklılığı | 100000 cycles |
| Mekanik Dayanıklılık | 30000000 cycles |
| Çalışma Hızı | <= 360 çalışma/saat tam yük |
| Kontrol Tipi | Test butonsuz |
Ortam13
| Mikro Kırılmalara Bağışıklık | 10 ms |
|---|---|
| Elektromanyetik Uyumluluk | Endüstriyel ortamlar için emisyon standardı 'e uygunIEC 61000-6-4; Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı 'e uygunIEC 61000-6-3; Endüstriyel ortamlara bağışıklık 'e uygunNF EN/IEC 61000-6-2 |
| Standartlar | IEC 60255-6; NF EN 60255-6 |
| Ürün Sertifikaları | GL; UL; CSA; C-Tick; GOST |
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
| Bağıl Nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| Titreşim Direnci | 0,35 mm (f= 5…57,6 Hz) conforming to IEC 60068-2-6/IEC 60255-21-1; 1 gn (f= 57,6…150 Hz) conforming to IEC 60068-2-6/IEC 60255-21-1 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60255-21-1 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminaller); IP30 'e uygunIEC 60529 (muhafaza) |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Dielektrik Test Gerilimi | 2 kV AC 50 Hz |
| Yayılmayan Şok Dalgası | 4 kV |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,600 cm |
| Package 1 Width | 8,000 cm |
| Package 1 Length | 9,700 cm |
| Paket Ağırlığı (Lbs) | 126,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 48 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,838 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
