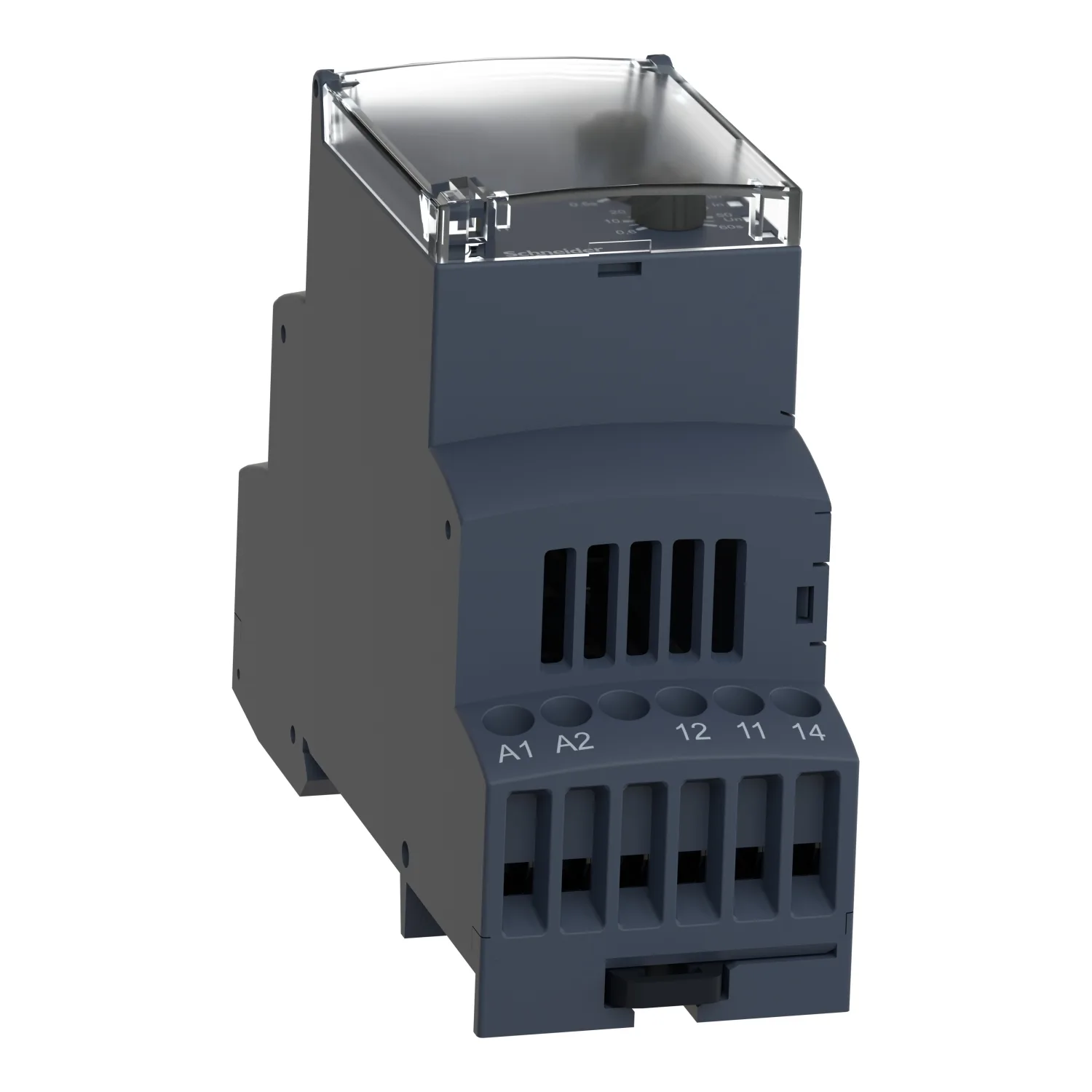

RM35UA12MW - Gerilim izleme rölesi; 24÷240VAC; 24÷240VDC; Zelio Control
Schneider RM35UA12MW, Gerilim izleme rölesi; 24÷240VAC; 24÷240VDC; Zelio Control. Kategori: Harmony Kontrol Rölesi. Stokta.
- Referans Kodu:RM35UA12MW
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (3 Adet) ✅
- Fiyat:232,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Kontrol Röleleri
- Röle Tipi
- Çok fonksiyonlu gerilim kontrol rölesi
- Ürün Ya Da Bileşen Tipi
- Gerilim kontrol rölesi
- Röle Adı
- RM35UA
Ürün Açıklaması
- Kaldırma, paketleme, kaldıraçlar, tekstil, su gibi çok çeşitli endüstriyel otomasyon uygulamaları için geçerlidir
- Herhangi bir modüler 3-kutuplu DIN cihazıyla aynı alanı kullanarak DIN rayına esnek ve kolay kurulum sağlayan 35mm genişliğe sahip piyasadaki orta form-faktörlerinden birine sahiptir
- Ayrıca seçilebilir bir hafıza fonksiyonu, kontrol durumunu gösteren entegre LED, mühürlenebilir kapak, vidalı kesicilerle basit ve hassas ayarlar sunar
- Hızlı arıza tespiti ve sorun giderme için kullanıcıya otomatik kapatma yönetimi ve arıza bilgisi sağlamaktadır
- Donanımla bütünleşik mantıksal otomatik sistemlerde belirlenen geniş seçenek için multi işlevli kontrolör, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.
Başlıca Özellikler
- 3 kutuplu devre kesici ile aynı 35 mm genişlik sayesinde basitleştirilmiş panel tasarımı
- Benzeri görülmemiş doğruluk, kestirimci bakım ve üstün güvenliği deneyimleme.
- Hızlı arıza tespiti ve sorun giderme için otomatik kapatma yönetimi ve arıza bilgisi sağlar
- Bakımı azaltarak ayarların kurcalanmasını önlemek için şeffaf kapak
- Kaldırma, paketleme, asansörler, tekstil, pompalama ve su gibi çok çeşitli uygulamalarla uyumludur.
Teknik Özellikler
Ana7
| Ürün Serisi | Harmony Kontrol Röleleri |
|---|---|
| Röle Tipi | Çok fonksiyonlu gerilim kontrol rölesi |
| Ürün Ya Da Bileşen Tipi | Gerilim kontrol rölesi |
| Röle Adı | RM35UA |
| Röle Tarafından İzlenen Parametreler | Aşırı gerilim veya düşük gerilim algılama |
| Kontrol Tipi | Test butonsuz |
| Kontak Tipi Ve Düzenleme | 2 K/A |
Tamamlayıcı28
| [Us] Nominal Besleme Gerilimi | 24...240 V AC/DC 50/60 Hz non self-powered |
|---|---|
| Besleme Gerilimi Limitleri | 20,4…264 V AC/DC |
| VA Cinsinden Güç Tüketimi | 0…3,5 VA AC |
| Ölçüm Aralığı | 1...100 V AC/DC |
| Maksimum Motor Kablosu Uzunluğu | 30 ms doğru rms değeri olarak ölçüm döngüsü |
| Histeresiz | 5…50 % 'ineşik ayarı |
| Tekrarlama Doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi; +/- 2 % için zaman gecikmesi |
| Ölçüm Hatası | +/- % 0,05/°C sıcaklık değişimi ile; Tüm serinin < % 1 üzerinde gerilim değişimi ile |
| Gecikme Süresi | Ayarlanabilir 0.3...30 s, 0 + 10 % Tt- time delay upon fault |
| Zaman Gecikmesinin Ayar Doğruluğu | 10 % |
| Sıfırlama Süresi | 1500 ms zaman gecikmesi |
| Güç Açıldığında Gecikme | 600 ms |
| Çıkış Kontakları | 2 K/A |
| Nominal Çıkış Akımı | 5 A |
| Maksimum Anahtarlama Gerilimi | 250 V AC/DC |
| VA Cinsinden Anahtarlama Kapasitesi | 1250 VA |
| Minimum Anahtarlama Akımı | 10 mA -de 5 V DC |
| Maksimum Anahtarlama Akımı | 5 A AC/DC |
| Elektrik Dayanıklılığı | 100000 cycles |
| Mekanik Dayanıklılık | 30000000 cycles |
| Çalışma Gerilim Toleransı | - 15 % + 10 % Un |
| W Cinsinden Güç Tüketimi | 0,6 W DC |
| Kontrol Devresi Frekansı | 40...70 Hz +/- 10 % |
| Terminaller Arasında Direnç | 110 mOhm -de E2-M terminalleri; 22 mOhm -de E1-M terminalleri; 220 mOhm -de E3-M terminalleri |
| Ölçüm Doğruluğu | Tam ölçek değerinin +/- %10'u |
| Polarite | DC güç kaynağı üzerinde sabit polarite |
| Kalite Etiketleri | CE |
| Eşik Ayarı | 10...100 % |
Ortam24
| Elektromanyetik Uyumluluk | Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4; Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3; Endüstriyel ortamlara bağışıklık conforming to NF EN/IEC 61000-6-2 |
|---|---|
| Standartlar | IEC 60255-6 |
| Ürün Sertifikaları | GOST; C-Tick; UL; GL; CSA |
| Direktifler | 73/23/EEC - alçak gerilim yönergesi; 89/336/EEC - elektromanyetik uyumluluk |
| Depolama Ortam Koşulları | -40…70 °C; -40…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…50 °C |
| Bağıl Nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminaller); IP30 'e uygunIEC 60529 (muhafaza) |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Dielektrik Test Gerilimi | 2 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-5 |
| Yalıtım Direnci | > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5 |
| [Ui] Nominal Yalıtım Voltajı | 250 V 'e uygunIEC 60664-1 |
| Çalışma Konumu | Herhangi bir konum olmadan |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz; Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz; Vidalı terminaller, 1 x 0,2...2 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| Sıkma Torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| Muhafaza Malzemesi | Polikarbonat |
| Yerel Sinyalleme | LED (yeşil) for güç AÇIK; LED (sarı) for röle AÇIK |
| Montaj Desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| Reliability Data | B10d = 290000; MTTFd = 308,2 yıl |
| Yükseklik | 90 mm; 88,9 mm |
| Genişlik | 35 mm; 35,6 mm |
| Derinlik | 72 mm; 71,1 mm |
| Ürün Ağırlığı | 0,13 kg; 0,13 kg |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,5 cm |
| Package 1 Width | 7,8 cm |
| Package 1 Length | 9,5 cm |
| Paket Ağırlığı (Lbs) | 137,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 48 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 7,305 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
