Schneider

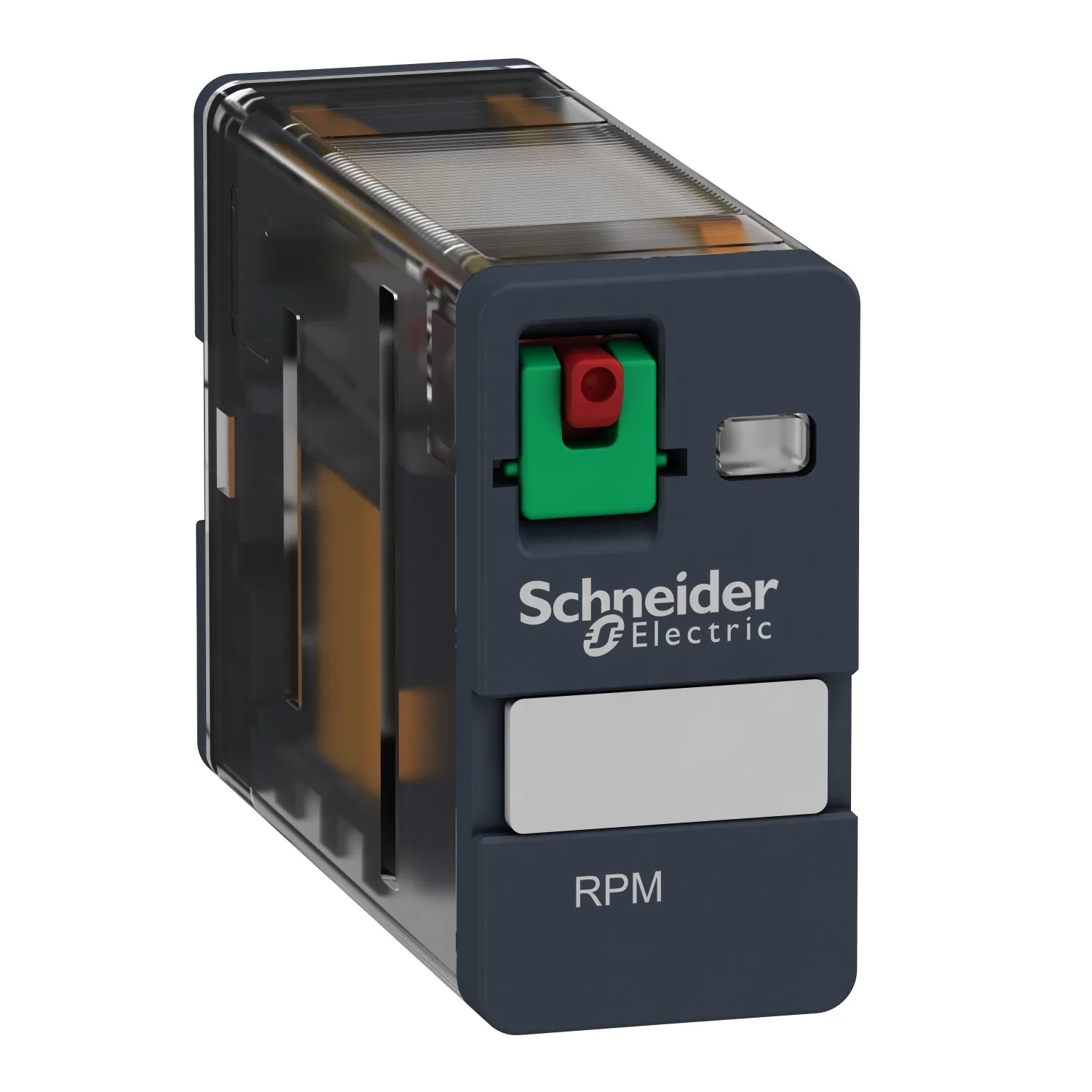

RPM11P7 - Röle: elektromanyetik; 230VAC; SPDT; Kontak akımı maks: 15A; soket
Satışta değil
Schneider RPM11P7, Röle: elektromanyetik; 230VAC; SPDT; Kontak akımı maks: 15A; soket. Kategori: Harmony Elektromekanik Röleler. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:RPM11P7
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Elektromekanik Röleler
- Seri Adı
- Power
- Ürün Ya Da Bileşen Tipi
- Takılabilir röle
- Ürün Grubu
- RPM
Ürün Açıklaması
- Yüksek oranlı akım kullanımı için çok sayıda kontak seçeneğine sahiptir
- Kutuların boyutlarının küçültülmesine yardımcı olmakta ve makine güvenilirliğini artırmakta, neredeyse her yere monte edilebilmektedir
- soketli tipi kolay kurulum ve bakım sağlar
- Endüstriyel programlanabilir mantık kontrolörlerin (PLC'ler) fonksiyonlarını tamamlamak için donanımla bütünleşik mantıksal otomatik sistemler için çalışabilirlik sunmaktadır. • Makine ve sistem kullanılabilirliğini sağlayan yüksek performans
- Çoğu endüstriyel uygulamayı karşılama esnekliği
- Seçimi ve kurulumu basitleştirmek için önceden monte edilmiş
- Test butonu ve görsel göstergeler ile kullanım kolaylığı
- 10 milyon döngü mekanik dayanıklılık
Teknik Özellikler
Ana10
| Ürün Serisi | Harmony Elektromekanik Röleler |
|---|---|
| Seri Adı | Power |
| Ürün Ya Da Bileşen Tipi | Takılabilir röle |
| Ürün Grubu | RPM |
| Kontak Tipi Ve Düzenleme | 1 K/A |
| Durum LED'i | Olmadan |
| Minimum Anahtarlama Kapasitesi | 170 mW -de 10 mA, 17 V |
| Serbest Bırakma Zamanı | 20 ms nominal gerilimde |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…55 °C |
| [Ithe] Klasik Muhafazalı Termik Akım | 15 A -de -40…55 °C |
Tamamlayıcı26
| Kontrol Devresi Gerilimi | 230 V AC 50/60 Hz |
|---|---|
| Kontrol Tipi | Kilitlenebilir test butonu |
| [Ie] Nominal Çalışma Akımı | 15 A -de 277 V (AC) 'e uygunUL; 15 A -de 28 V (DC) 'e uygunUL; 15 A -de 250 V (AC) NA 'e uygunIEC; 15 A -de 28 V (DC) NA 'e uygunIEC; 7,5 A -de 250 V (AC) NK 'e uygunIEC; 7,5 A -de 28 V (DC) NK 'e uygunIEC |
| Koruma Derecesi (Yalnızca Muhafaza) | IP40 conforming to IEC 60529 |
| Nominal Çalışma Gerilimi Limitleri | 184...253 V AC |
| [Ui] Nominal Yalıtım Voltajı | 250 V 'e uygunIEC; 300 V 'e uygunCSA; 300 V 'e uygunUL |
| Maksimum Anahtarlama Gerilimi | 250 V 'e uygunIEC |
| Düşme Gerilimi Eşiği | >= 0,15 Uc AC |
| Ortalama Direnç | 16270 Ohm -de 20 °C +/- 15 % |
| Maksimum Anahtarlama Kapasitesi | 3750 VA; 420 W |
| Yük Akımı | 15 A -de 250 V AC; 15 A -de 28 V DC |
| Çalışma Süresi | 20 ms nominal gerilimde |
| Mekanik Dayanıklılık | 10000000 cycles |
| Elektrik Dayanıklılığı | 100000 cycles için dirençli yük |
| Güvenlik Güvenilirlik Verisi | B10d = 100000 |
| Çalışma Hızı | <= 1200 döngü/saat düşük yük; <= 18000 döngü/saat yüksüz |
| Kullanım Katsayısı | 20 % |
| Dielektrik Gücü | 1500 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım; 2000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV süresince 1,2/50 µs |
| Koruma Kategorisi | RT I |
| Çalışma Konumu | Herhangi bir konum |
| Test Seviyeleri | Seviye A group mounting |
| Cihaz Sunumu | Açılı |
| Kontak Malzemesi | AgNi |
| Pim Biçimi | Düz |
| Ürün Ağırlığı | 0,026 kg |
Ortam7
| VA Cinsinden Ortalama Bobin Tüketimi | 1,6 -de 60 Hz |
|---|---|
| Kirletme Derecesi | 3 |
| Standartlar | CSA C22.2 No 14; IEC 61810-1; UL 508 |
| Ürün Sertifikaları | UL; EAC; CSA |
| Depolama Ortam Koşulları | -40…85 °C |
| Titreşim Direnci | 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü; 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü |
| Darbe Dayanımı | 15 gn için çalışma sırasında; 30 gn için çalışmıyor |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 1,500 cm |
| Package 1 Width | 2,500 cm |
| Package 1 Length | 4,500 cm |
| Paket Ağırlığı (Lbs) | 24,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 3,000 cm |
| Package 2 Width | 8,000 cm |
| Package 2 Length | 11,000 cm |
| Package 2 Weight | 276,000 g |
| Unit Type Of Package 3 | S01 |
| Number Of Units İn Package 3 | 160 |
| Package 3 Height | 15,000 cm |
| Package 3 Width | 15,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 4,559 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
