Schneider

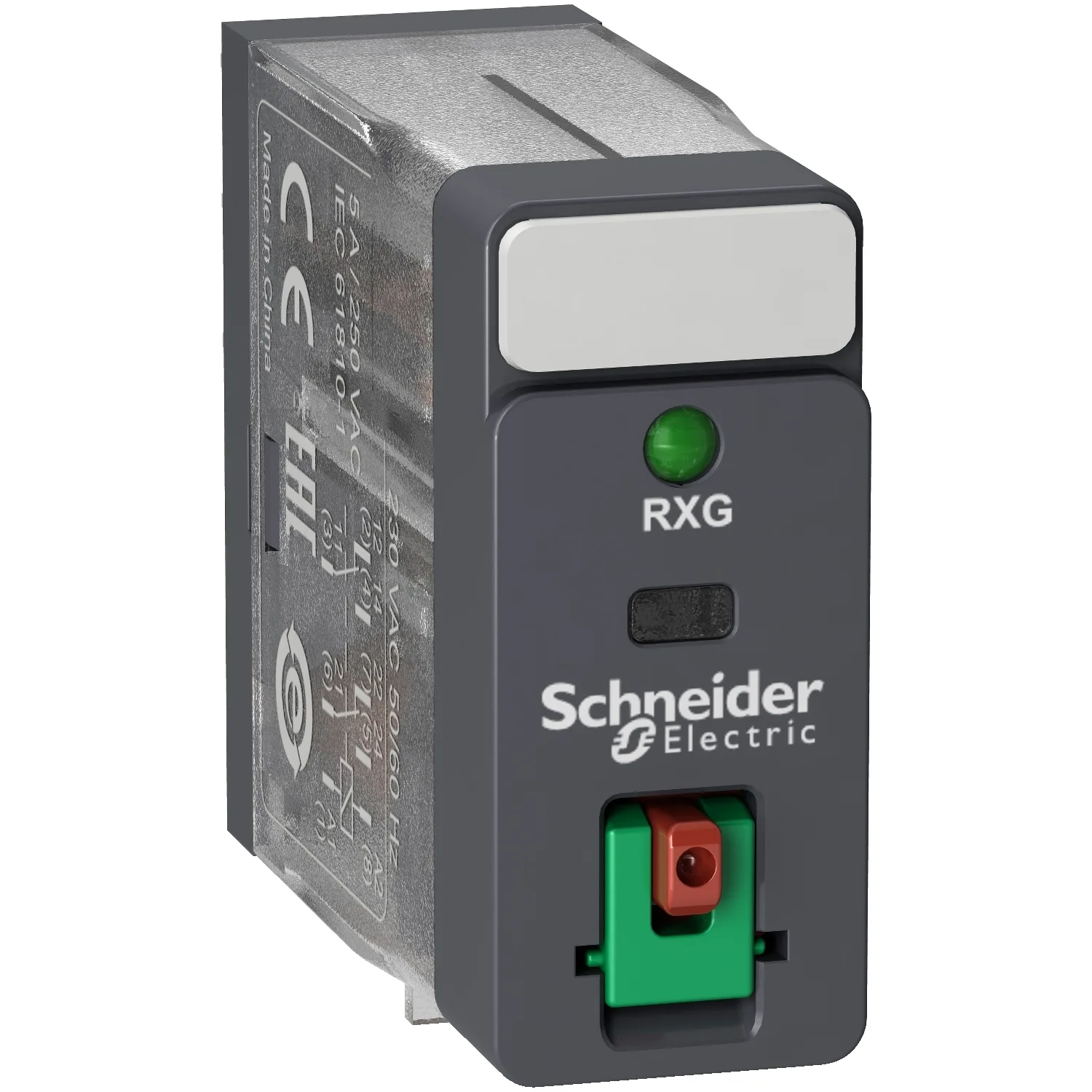

RXG22P7 - 230 V AC ArabiriM Röleleri (RXG)
Schneider RXG22P7, 230 V AC ArabiriM Röleleri (RXG). Kategori: Harmony Elektromekanik Röleler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:RXG22P7
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:18,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Elektromekanik Röleler
- Seri Adı
- RXG series
- Ürün Ya Da Bileşen Tipi
- Takılabilir röle
- Röle Tipi
- Interface relay
Ürün Açıklaması
- Bu Harmony RXG fişli röle prizi, 230V AC bobin kontrol voltajına ve 5A dereceli 2 değiştirme kontağı DPDT'ye (çift kutup çift atış) sahiptir. "Yüksek oranlı akım kullanımı için çok sayıda kontak seçeneği, yerden tasarruf sağlayan tasarıma sahiptir
- Ayrıca kilitlenebilir bir test düğmesi ve LED göstergesi sunar
- Faston pin terminali hızlı ve güvenli bir şekilde monte edilir
- Kutuların boyutunu küçültmeye ve makine güvenilirliğini artırmaya yardımcı olmakta, neredeyse her yere monte edilebilmektedir
- Endüstriyel programlanabilir mantık kontrolörlerin (PLC'ler) fonksiyonlarını tamamlamak için donanımla bütünleşik mantıksal otomatik sistemler için çalışabilirlik sunmaktadır
- LED'li durum göstergesi, hem gündüz hem de gece net bir şekilde sinyal verir
Başlıca Özellikler
- Neredeyse her yere monte edilmesini sağlayan kutu boyutunu düşürmeye destek olur
- Çok sayıda kontak ile birçok anahtarlama fonksiyonunun uygulanması için ekonomik çözüm sağlar.
- 16 mm genişlik ile yerden tasarruf sağlayan esneklik tasarımıdır
- Kullanıcı güvenliğinden emin olmak için single adımlı kilitlenebilir test işlevine sahip en son arayüz rölesi
- Endüstriyel PLC'lerin fonksiyonlarını tamamlamak için kablolu mantıksal otomatik sistemler için çalışabilirlik
Teknik Özellikler
Ana8
| Ürün Serisi | Harmony Elektromekanik Röleler |
|---|---|
| Seri Adı | RXG series |
| Ürün Ya Da Bileşen Tipi | Takılabilir röle |
| Röle Tipi | Interface relay |
| Kontak Tipi Ve Düzenleme | 2 K/A |
| Kontrol Devresi Gerilimi | 230 V AC |
| [Ithe] Klasik Muhafazalı Termik Akım | 5 A -de -40…55 °C |
| Cihaz Üzerii Sinyalizasyon | Bayrak |
Tamamlayıcı31
| Durum LED'i | Ile |
|---|---|
| Elektrik Dayanıklılığı | 100000 cycles için NA dirençli yük 55 °C'de; 100000 cycles için NK dirençli yük 55 °C'de |
| [Ui] Nominal Yalıtım Voltajı | 250 V 'e uygunIEC; 300 V 'e uygunCSA; 300 V 'e uygunUL |
| Removable Legend | Ile |
| Maksimum Anahtarlama Gerilimi | 250 V AC; 30 V DC |
| Düşme Gerilimi Eşiği | >= 0,3 Uc AC |
| [Ie] Nominal Çalışma Akımı | 5 A -de 30 V (DC) 'e uygunUL; 5 A -de 30 V (DC) 'e uygunIEC; 5 A -de 250 V (AC) 'e uygunUL; 5 A -de 250 V (AC) 'e uygunIEC |
| Yük Akımı | 5 A -de 250 V AC |
| Minimum Anahtarlama Kapasitesi | 50 mW -de 10 mA, 5 V DC |
| Maksimum Anahtarlama Kapasitesi | 1250 VA |
| Kontrol Tipi | Kilitlenebilir test butonu |
| Ortalama Direnç | 23500 Ohm -de 23 °C +/- 15 % |
| Kontak Direnci | 100 mOhm |
| Yalıtım Direnci | 1000 MOhm -de 500 V DC |
| Elektrik Yalıtım Sınıfı | Sınıf F |
| Mekanik Dayanıklılık | 10000000 cycles |
| Güvenlik Güvenilirlik Verisi | B10d = 100000 |
| Çalışma Hızı | <= 1800 çevrim/saat düşük yük; <= 18000 döngü/saat yüksüz |
| Kullanım Katsayısı | 20 % |
| Çalışma Süresi | 20 ms |
| Sıfırlama Süresi | 20 ms |
| Dielektrik Gücü | 1000 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım; 5000 V AC bobin ve kontak arasındaile güçlendirilmiş yalıtım yalıtım; 3000 V AC kutuplar arasındaile temel yalıtım yalıtım; 1300 V AC terminals and caseile temel yalıtım yalıtım |
| [Uimp] Nominal Darbe Dayanım Voltajı | 1200 V AC between contacts with micro disconnection; 6000 V between coil and contact with reinforced insulation; 1500 V between terminals and case with basic insulation; 4000 V between poles with basic insulation |
| Aşırı Gerilim Kategorisi | III |
| Koruma Kategorisi | RT I |
| Kirletme Derecesi | 2 |
| Test Seviyeleri | Seviye A group mounting |
| Cihaz Sunumu | Açılı |
| Kontak Malzemesi | Gümüş alaşım (AgSnO2In2O3) |
| Pim Biçimi | Flat (faston type) |
| Ürün Ağırlığı | 0,02 kg |
Ortam7
| Standartlar | CSA C22.2 No 14; UL 508; IEC 61810-1 |
|---|---|
| Ürün Sertifikaları | UL; EAC; CE; CSA; DNV |
| Depolama Ortam Koşulları | -40…85 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| IP Koruma Derecesi | IP40 |
| Bağıl Nem | 10…85 % |
| Titreşim Direnci | 3 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)çalışma sırasında; 5 gn, genlik = +/- 0,75 mm[Alan](f =[Alan]10…150 Hz)devre dışı |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 1,200 cm |
| Package 1 Width | 3,000 cm |
| Package 1 Length | 3,600 cm |
| Paket Ağırlığı (Lbs) | 20,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 3,600 cm |
| Package 2 Width | 8,300 cm |
| Package 2 Length | 9,100 cm |
| Package 2 Weight | 224,000 g |
| Unit Type Of Package 3 | S02 |
| Number Of Units İn Package 3 | 380 |
| Package 3 Height | 15,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 8,900 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
