Schneider

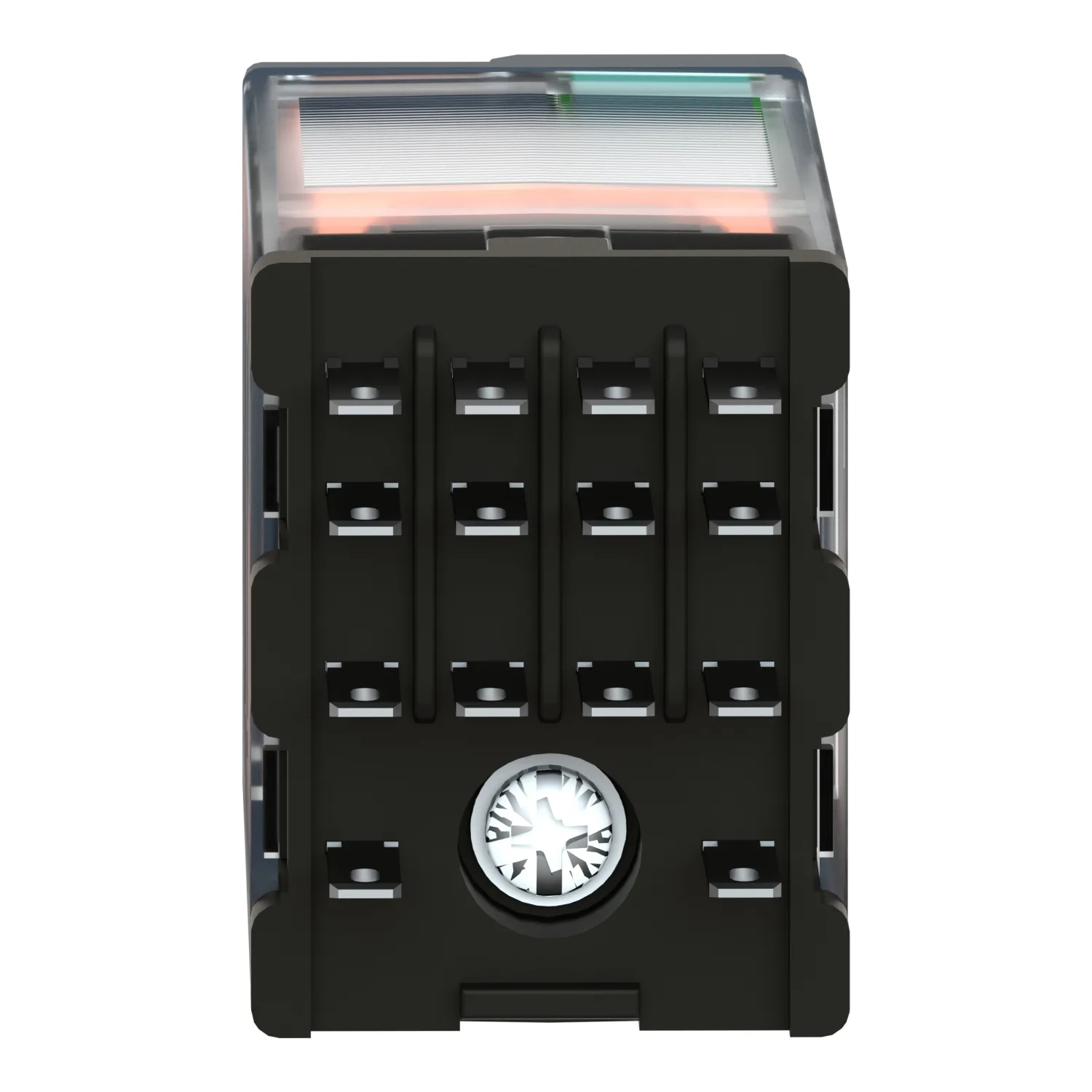

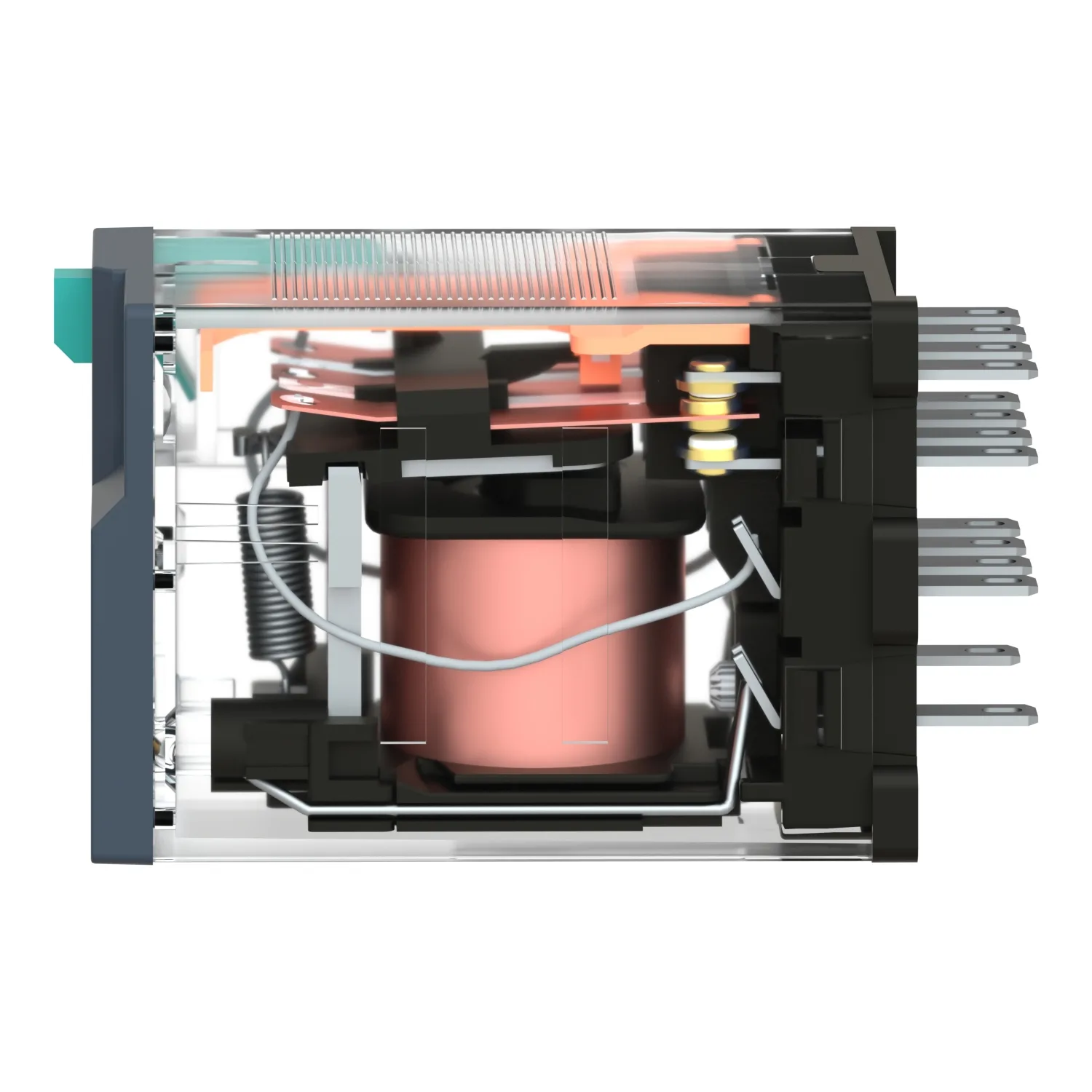

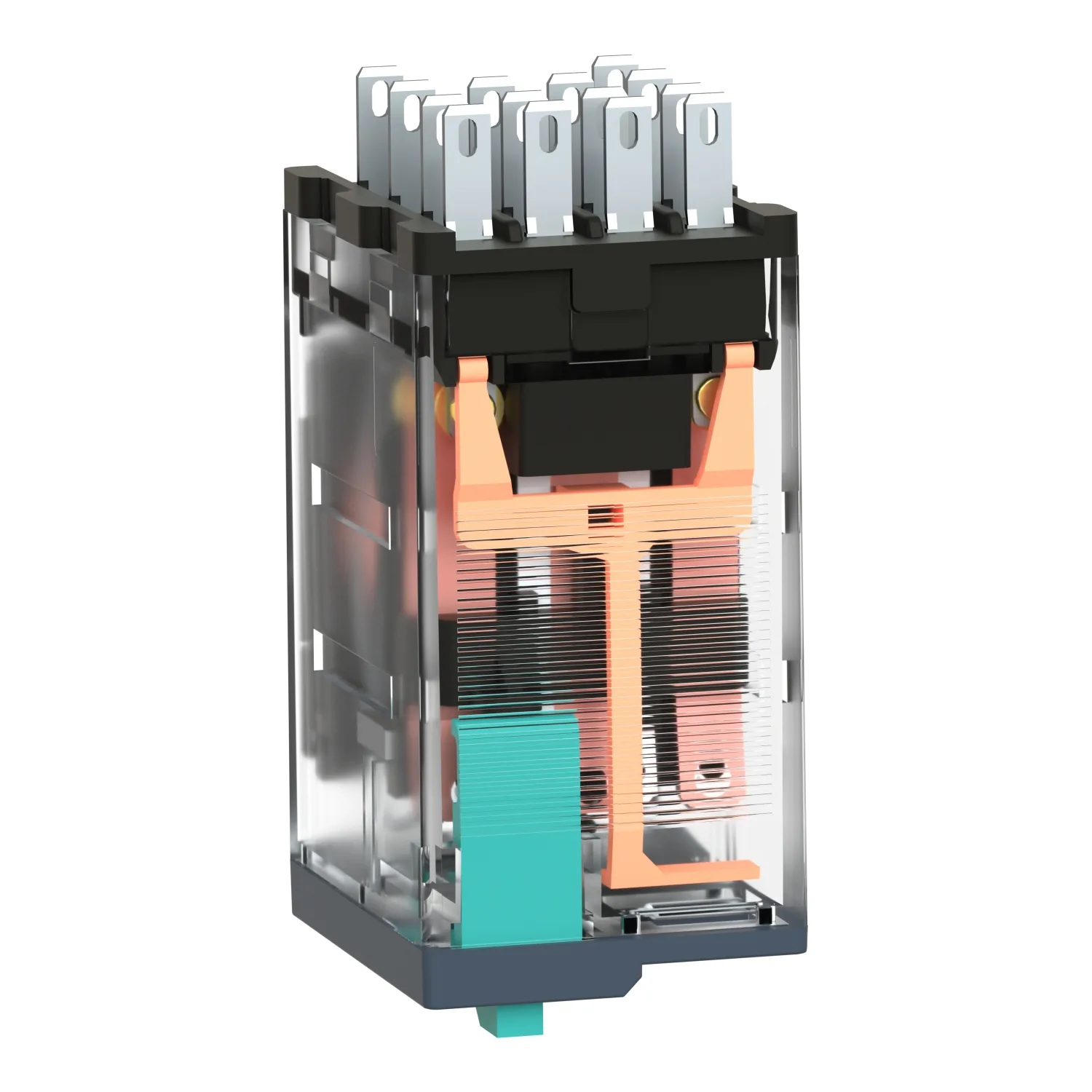

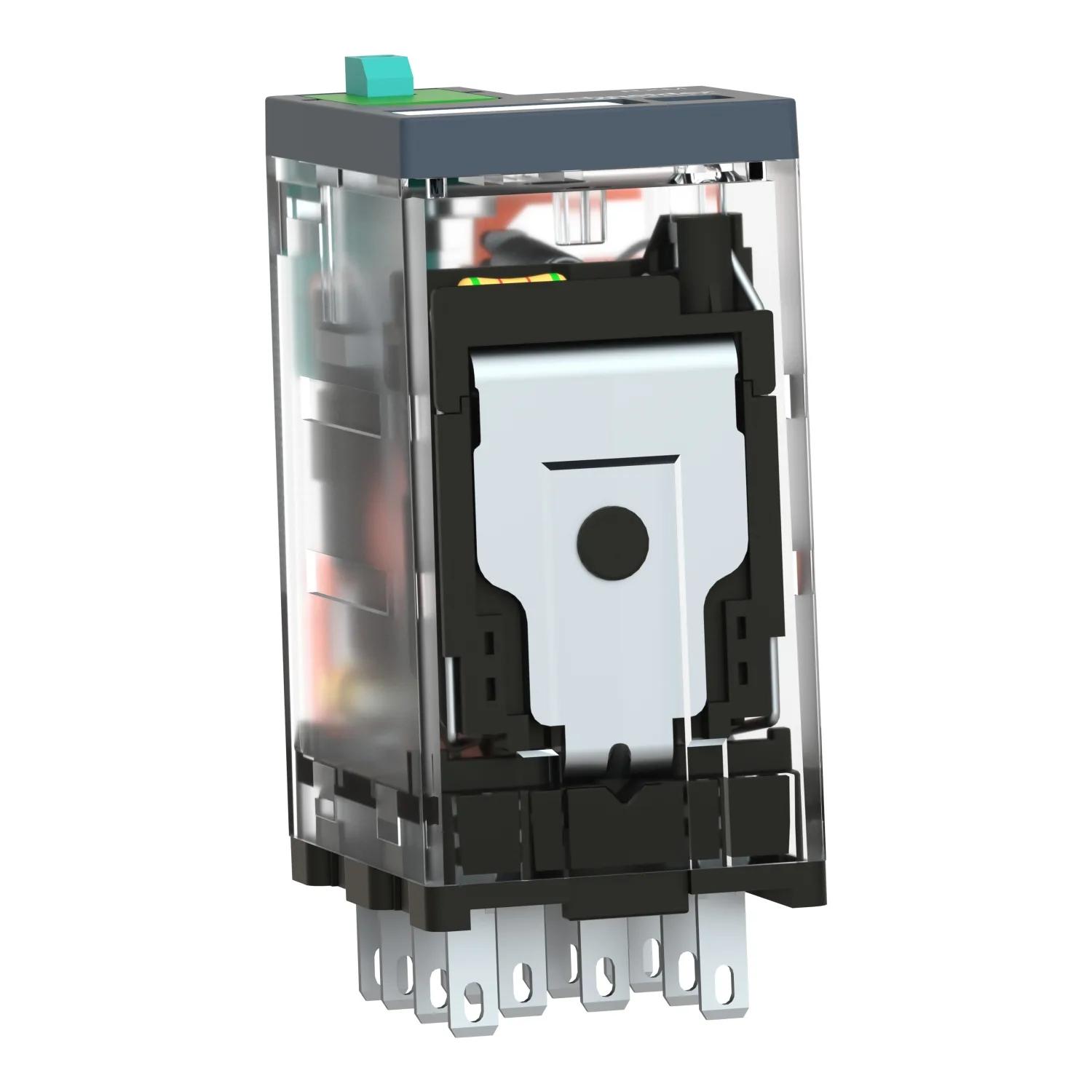

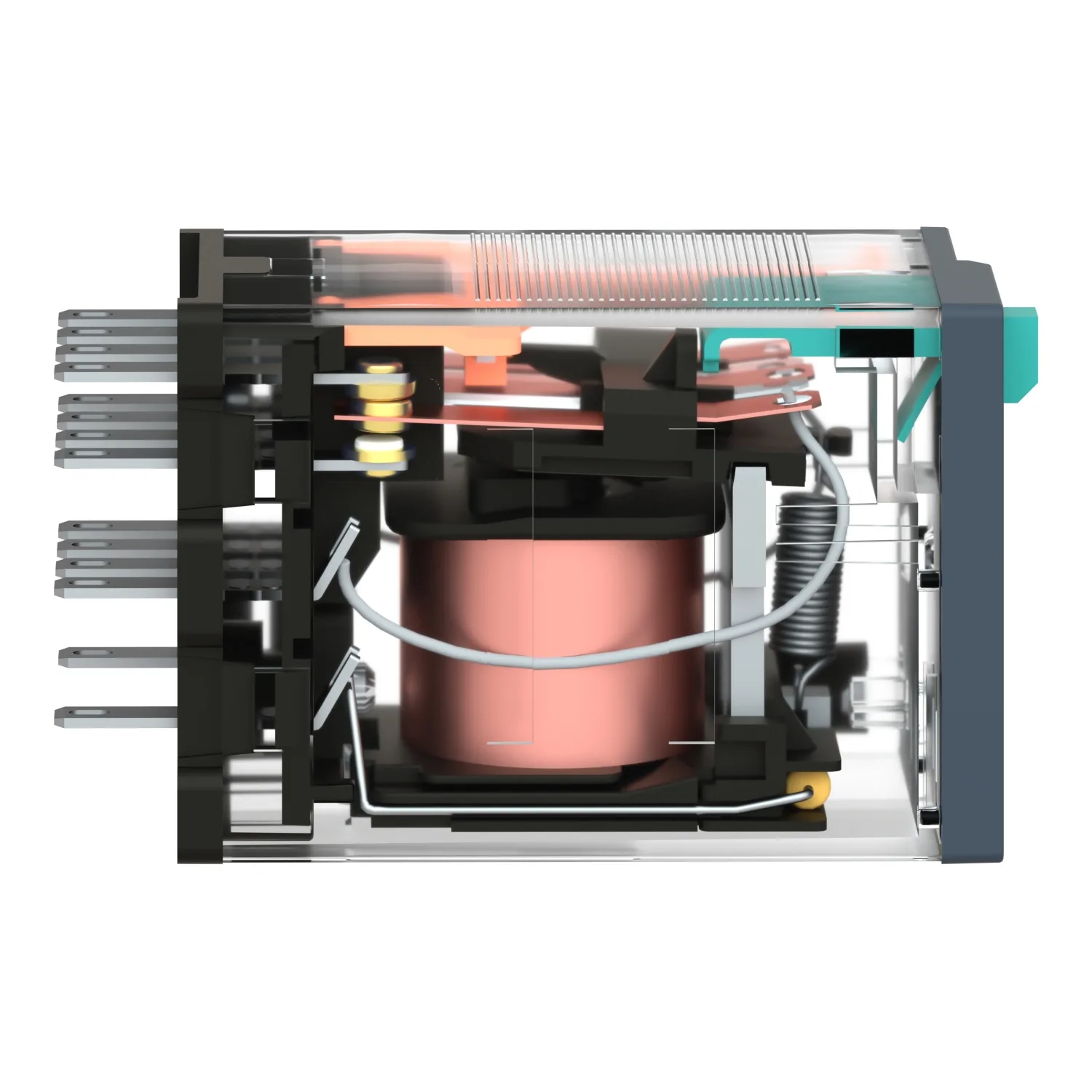

RXM4AB2BD - Röle: elektromanyetik; Ubobain: 24VDC; 4PDT; İkontak max: 6A
Schneider RXM4AB2BD, Röle: elektromanyetik; Ubobain: 24VDC; 4PDT; İkontak max: 6A. Kategori: Harmony Elektromekanik Röleler. Stokta.
- Referans Kodu:RXM4AB2BD
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (125 Adet) ✅
- Fiyat:15,70 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Elektromekanik Röleler
- Seri Adı
- RXM series
- Ürün Ya Da Bileşen Tipi
- Takılabilir röle
- Röle Tipi
- Miniature relay
Ürün Açıklaması
- RXM minyatür röleleri, Harmony Electromechanical Relays'in bir parçasıdır
- RXZE prize monte edilecek bir fişli röledir
- Akım değeri 6A, kontrol devresi gerilimi 24 V DC olan 4 C/O rölesidir
- Ayrıca tek adımda kilitlenebilir test butonu ve kontak durumu için mekanik gösterge sunar
- Test butonu ön taraftaki mavi butona basılarak anlık olarak aktif hale gelir ve yeşil kısım yukarı çevrilerek kilitlenir
- Mekanik gösterge, test butonunun yanındadır ve burada turuncu bir bayrak, röle kontak durumunu gösterir
- Röle açıkken ön taraftaki yeşil bir LED yanacaktır
- LED'li durum göstergesi: Hem gündüz hem de gece net bir şekilde sinyal verir
- Tasarımı endüstriyel makineler, paketleme, tekstil, HVAC, otomasyon kontrol panelleri, alçak/orta gerilim şalt cihazları, motor kontrolleri, PLC Arayüzleri, güç kaynakları, yapı veya tıbbi ekipman, aydınlatma kontrolleri için uygundur
- Yeşil birinci sınıf bir üründür ve IEC, CE, UL, CSA, EAC, Lloyd's, RoHS ve REACH gibi uluslararası standartlara ve sertifikalara uygundur
- RXM Röle, bir RXZE priziyle (vidalı kelepçe, vidalı konnektör, itmeli terminal) kullanılmalıdır
- Titreşimlere karşı korumak için prize plastik/metal kelepçe eklenebilir
- Koruma modülleri ve işaretleme göstergeleri de mevcuttur
- 10'lu partiler halinde satılır ve referans yalnızca röleyi içerir
- RXM soketli röleler, hem basit hem de karmaşık otomasyon sistemleri için tasarlanmış ve 2 CO (12A), 3 CO (10A), 4 CO (6A) kontak, 4 CO (3A) düşük seviye kontağı ile sunulan bir dizi endüstriyel soketli röledir.
Başlıca Özellikler
- Müşteri ihtiyaçlarına uygun, çoğu genel kontrol paneli uygulamasını kapsar
- Seçimi kolay, basit seçim ve geniş kullanılabilirlik
- Kullanımı kolay, mekanik gösterge ve LED sayesinde kolay durum hazırlığı; tek adımda kilitlenebilir test butonu
- Uygulaması güvenli, ürün güvenilirliği, endüstriyel standart ve eko-tasarım ile uyumluluk
- Esnek priz ve aksesuar seçenekleri
Teknik Özellikler
Ana10
| Ürün Serisi | Harmony Elektromekanik Röleler |
|---|---|
| Seri Adı | RXM series |
| Ürün Ya Da Bileşen Tipi | Takılabilir röle |
| Röle Tipi | Miniature relay |
| Kontak Tipi Ve Düzenleme | 4 K/A |
| Durum LED'i | Ile |
| Kontrol Tipi | Kilitlenebilir test butonu |
| Kontrol Devresi Gerilimi | 24 V DC |
| [Ithe] Klasik Muhafazalı Termik Akım | 6 A |
| Continuous Output Current | 5 A |
Tamamlayıcı30
| [Uimp] Nominal Darbe Dayanım Voltajı | 2,5 kV süresince 1,2/50 µs |
|---|---|
| [Ie] Nominal Çalışma Akımı | 3 A -de 28 V (DC) NK 'e uygunIEC; 3 A -de 250 V (AC) NK 'e uygunIEC; 6 A -de 28 V (DC) NA 'e uygunIEC; 6 A -de 250 V (AC) NA 'e uygunIEC; 6 A -de 277 V (AC) 'e uygunUL; 8 A -de 30 V (DC) 'e uygunUL |
| Minimum Anahtarlama Kapasitesi | 170 mW -de 10 mA, 17 V |
| Elektrik Dayanıklılığı | 100000 cycles için dirençli yük |
| Nominal Çalışma Gerilimi Limitleri | 19.2...26.4 V DC |
| [Ui] Nominal Yalıtım Voltajı | 250 V 'e uygunIEC; 300 V 'e uygunCSA; 300 V 'e uygunUL |
| Maksimum Anahtarlama Gerilimi | 250 V 'e uygunIEC |
| Düşme Gerilimi Eşiği | >= 0,1 Uc |
| Yük Akımı | 6 A -de 250 V AC; 6 A -de 28 V DC |
| Çalışma Süresi | 20 ms |
| Maksimum Anahtarlama Kapasitesi | 1500 VA/168 W |
| Ortalama Direnç | 650 Ohm -de 20 °C +/- 10 % |
| W Cinsinden Ortalama Tüketim | 0,9 W |
| Mekanik Dayanıklılık | 10000000 cycles |
| Güvenlik Güvenilirlik Verisi | B10d = 100000 |
| Çalışma Hızı | <= 1200 döngü/saat düşük yük; <= 18000 döngü/saat yüksüz |
| Kullanım Katsayısı | 20 % |
| CAD Genel Yüksekliği | 82,8 mm |
| CAD Genel Derinliği | 80,35 mm |
| Sıfırlama Süresi | 20 ms |
| Dielektrik Gücü | 1300 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım; 2000 V AC bobin ve kontak arasındaile temel yalıtım yalıtım; 2000 V AC kutuplar arasındaile temel yalıtım yalıtım |
| Uyumluluk Kodu | RXM |
| Koruma Kategorisi | RT I |
| Kirletme Derecesi | 2 |
| Çalışma Konumu | Herhangi bir konum |
| Test Seviyeleri | Seviye A group mounting |
| Cihaz Sunumu | Açılı |
| Kontak Malzemesi | AgNi |
| Pim Biçimi | Flat (faston type) |
| Ürün Ağırlığı | 0,037 kg |
Ortam7
| Çalışma İçin Ortam Hava Sıcaklığı | -40…55 °C |
|---|---|
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| Standartlar | IEC 61810-1; UL 508; CSA C22.2 No 14 |
| Ürün Sertifikaları | UL; Lloyd's; CE; CSA; GOST; IECEE CB Şeması |
| Depolama Ortam Koşulları | -40…85 °C |
| Titreşim Direnci | 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü; 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü |
| Darbe Dayanımı | 10 gn için çalışma sırasında; 30 gn için çalışmıyor |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,200 cm |
| Package 1 Width | 2,800 cm |
| Package 1 Length | 5,000 cm |
| Paket Ağırlığı (Lbs) | 35,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 3,000 cm |
| Package 2 Width | 10,200 cm |
| Package 2 Length | 12,500 cm |
| Package 2 Weight | 386,000 g |
| Unit Type Of Package 3 | S02 |
| Number Of Units İn Package 3 | 240 |
| Package 3 Height | 15 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 9,861 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
