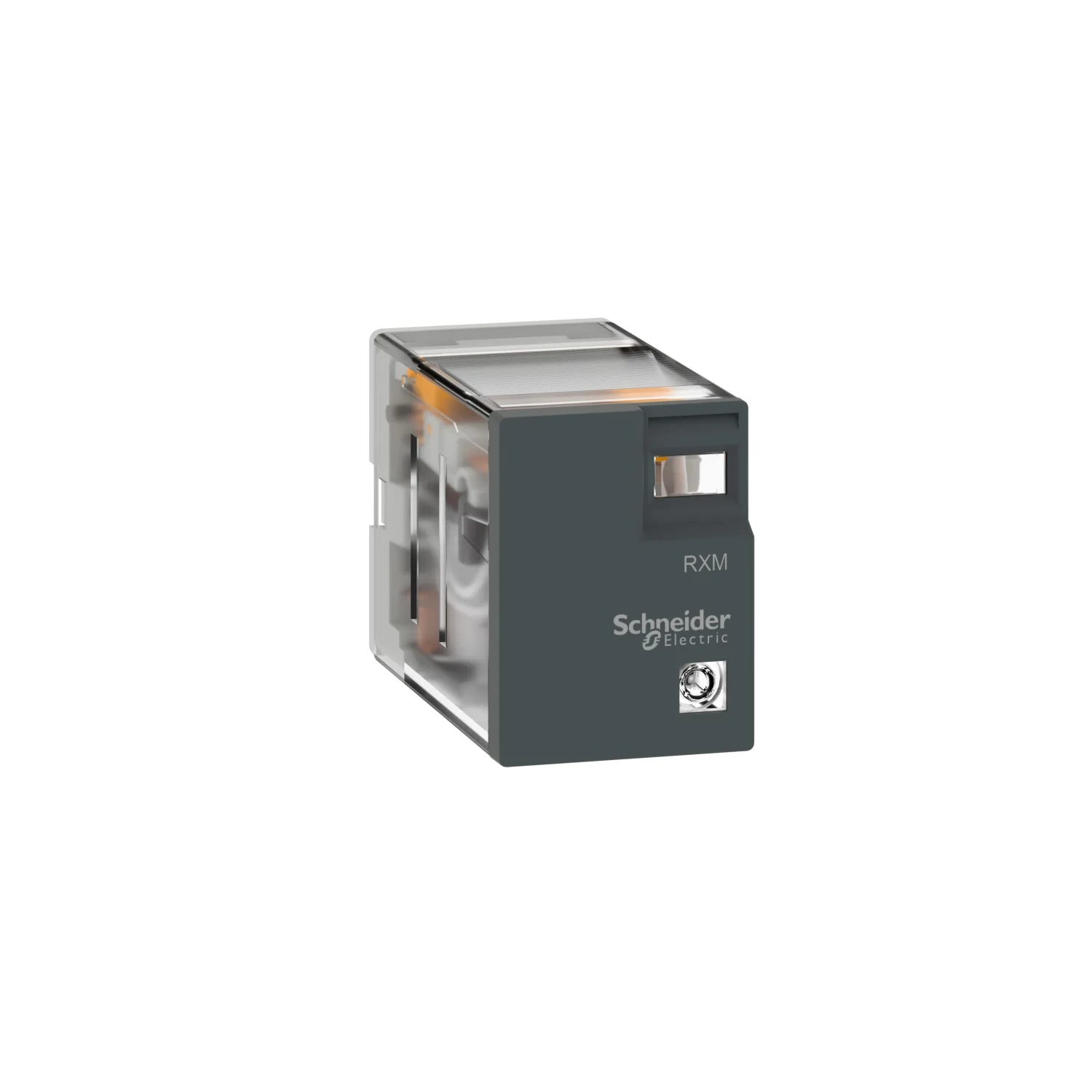

RXM4LB1BD - 24 V DC, Minyatür Röleler (RXM)
Schneider RXM4LB1BD, 24 V DC, Minyatür Röleler (RXM). Kategori: Harmony Elektromekanik Röleler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:RXM4LB1BD
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:9,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Elektromekanik Röleler
- Seri Adı
- RXM series
- Ürün Ya Da Bileşen Tipi
- Takılabilir röle
- Röle Tipi
- Miniature relay
Ürün Açıklaması
- RXM minyatür röleleri, Harmony Electromechanical Relays'in bir parçasıdır
- RXZE prize monte edilecek bir fişli röledir
- Akım değeri 3A, kontrol devresi gerilimi 24 V DC olan 4 C/O rölesidir
- Ayrıca, turuncu bayrağın röle kontağı durumunu gösterdiği mekanik bir gösterge sunar
- Ürün IP40'tır ve operatörün kontakların durumunu görsel olarak kontrol etmesini sağlayan şeffaf bir kapağa sahiptir
- Endüstriyel programlanabilir mantık kontrolörlerinin (PLC'ler) fonksiyonlarını tamamlamak için kablolu mantıksal otomatik sistemler için çalışabilirlik
- Tasarımı endüstriyel makineler, paketleme, tekstil, HVAC, otomasyon kontrol panelleri, alçak/orta gerilim şalt cihazları, motor kontrolleri, PLC Arayüzleri, güç kaynakları, yapı veya tıbbi ekipman, aydınlatma kontrolleri için uygundur
- Yeşil birinci sınıf bir üründür ve uluslararası standartlara ve IEC, CE gibi sertifikalara uygundur
- RXM rölesinin bir RXZE soketi RXZE1M4C ile kullanılması gerekir
- Titreşimlere karşı koruma için prize metal kelepçe RXZ410 eklenebilir
- 10'lu partiler halinde satılır ve referans yalnızca röleyi içerir
- RXMLB soketli röleler, hem basit hem de karmaşık otomasyon sistemleri için tasarlanmış bir dizi endüstriyel soketli röledir ve 2 CO (5A), 4 CO (3A) kontakla sunulur.
Başlıca Özellikler
- Çoğu genel kontrol paneli uygulamasının müşteri ihtiyaçlarına uygun kapsamı
- Mekanik gösterge ve LED sayesinde Easy durum hazırlığı kullanım kolaylığı
- Endüstriyel standart ve eko-tasarım ile ürün güvenilirliği uyumluluğunu gerçekleştirmek için güvenli
- Seçimi kolay basit seçim ve geniş kullanılabilirlik
- Kontak durumu için mekanik gösterge
Teknik Özellikler
Ana7
| Ürün Serisi | Harmony Elektromekanik Röleler |
|---|---|
| Seri Adı | RXM series |
| Ürün Ya Da Bileşen Tipi | Takılabilir röle |
| Röle Tipi | Miniature relay |
| Kontak Tipi Ve Düzenleme | 4 K/A |
| Kontrol Devresi Gerilimi | 24 V DC |
| [Ithe] Klasik Muhafazalı Termik Akım | 3 A -de -40…55 °C |
Tamamlayıcı28
| Durum LED'i | Olmadan |
|---|---|
| Kontrol Tipi | Kilitlenebilir test butonu olmadan |
| [Ie] Nominal Çalışma Akımı | 1,5 A -de 28 V (DC) NK 'e uygunIEC; 1,5 A -de 250 V (AC) NK 'e uygunIEC; 3 A -de 28 V (DC) NA 'e uygunIEC; 3 A -de 250 V (AC) NA 'e uygunIEC; 3 A -de 24 V (DC) NA 'e uygunIEC; 3 A -de 220 V (AC) NA 'e uygunIEC; 3 A -de 28 V (DC) 'e uygunUL; 3 A -de 250 V (AC) 'e uygunUL |
| Minimum Anahtarlama Kapasitesi | 25 mW subject to switching frequency, environment or expected reliability level etc |
| Nominal Çalışma Gerilimi Limitleri | 19.2...26.4 V DC |
| [Ui] Nominal Yalıtım Voltajı | 250 V 'e uygunIEC |
| Maksimum Anahtarlama Gerilimi | 250 V AC; 28 V DC |
| Düşme Gerilimi Eşiği | >= 0,1 Uc DC |
| Yük Akımı | 3 A -de 250 V AC; 3 A -de 28 V DC |
| Maksimum Anahtarlama Kapasitesi | 750 VA AC; 84 W DC |
| Minimum Anahtarlama Akımı | 5 mA subject to switching frequency, environment or expected reliability level etc |
| Minimum Anahtarlama Gerilimi | 5 V subject to switching frequency, environment or expected reliability level etc |
| Ortalama Direnç | 640 Ohm -de 23 °C +/- 10 % |
| W Cinsinden Ortalama Tüketim | 0,9 W, DC |
| Mekanik Dayanıklılık | 20000000 cycles |
| Elektrik Dayanıklılığı | 200000 cycles dirençli yük 23 °C; 100000 cycles dirençli yük 55 °C'de |
| Güvenlik Güvenilirlik Verisi | B10d = 100000 |
| Çalışma Hızı | <= 1200 döngü/saat düşük yük; <= 18000 döngü/saat yüksüz |
| Kullanım Katsayısı | 20 % |
| Dielektrik Gücü | 2000 V AC bobin ve kontak arasındaile temel yalıtım yalıtım; 2000 V AC kutuplar arasındaile temel yalıtım yalıtım; 1000 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım |
| Koruma Kategorisi | RT I |
| Kirletme Derecesi | 2 |
| Çalışma Konumu | Herhangi bir konum |
| Test Seviyeleri | Seviye A group mounting |
| Bölünemez Miktar Başına Satış | 10 |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Pim Biçimi | Flat (faston type) |
| Ürün Ağırlığı | 0,033 kg |
Ortam4
| Standartlar | CE; IEC 61810-1 (iss. 2); UL 508 |
|---|---|
| Depolama Ortam Koşulları | -40…85 °C |
| Titreşim Direnci | 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…50 Hz)çalışma 'e uygunIEC 60068-2-6; 6 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…50 Hz)çalışmıyor 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 30 gn için çalışmıyor 'e uygunIEC 60068-2-27; 10 gn için çalışma sırasında 'e uygunIEC 60068-2-27 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,2 cm |
| Package 1 Width | 2,9 cm |
| Package 1 Length | 4,8 cm |
| Paket Ağırlığı (Lbs) | 34,0 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 3,1 cm |
| Package 2 Width | 11,2 cm |
| Package 2 Length | 13,6 cm |
| Package 2 Weight | 361,0 g |
| Unit Type Of Package 3 | S02 |
| Number Of Units İn Package 3 | 270 |
| Package 3 Height | 15,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 10,65 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
