Name: SR2A101FU - Programlanabilir röle; GİRİŞ: 6; Analog giriş: 0; ÇIKIŞ: 4; Zelio Logic; IP20
Brand: Schneider
SKU: SR2A101FU
Price: 332.00 EUR
Availability: BackOrder

Schneider SR2A101FU, Programlanabilir röle; GİRİŞ: 6; Analog giriş: 0; ÇIKIŞ: 4; Zelio Logic; IP20. Kategori: Zelio Akıllı Röle – Kompakt ve Programlanabilir. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: Zelio Logic
Ürün Ya Da Bileşen Tipi: Kompakt akıllı röle
Yerel Ekran: Ile
Kontrol Şeması Satır Sayısı: 0…240ile ladder programlama

← Kataloğa Geri Dön

Ürün Açıklaması

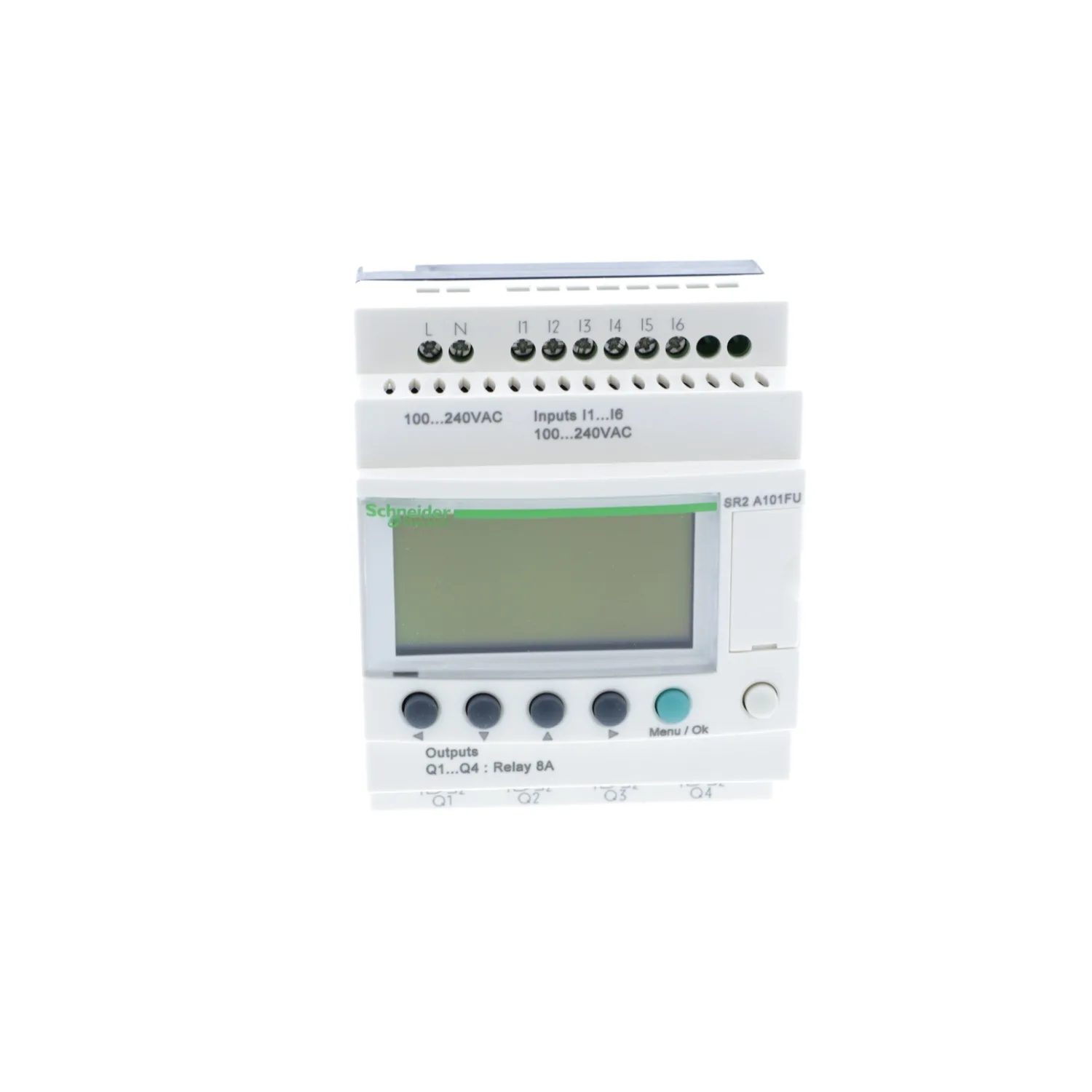

Bu Zelio Logic SR2 kompakt akıllı röle / programlanabilir kontrolör besleme voltajı 100V ila 240V alternatif akım kullanır
Vidalı kelepçe terminalleri 10 giriş / çıkışa ve entegre bir LCD ekrana sahiptir

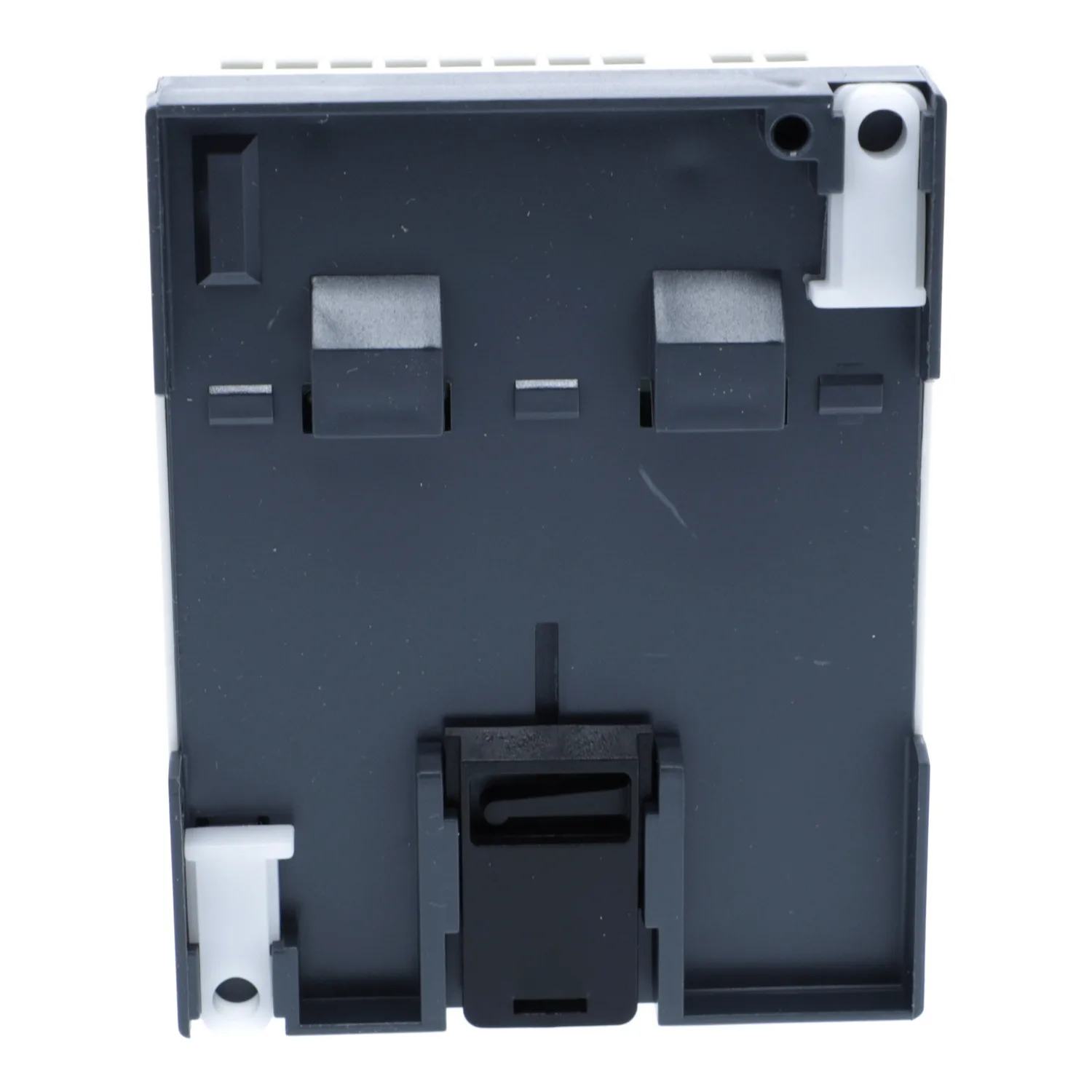

DIN rayına montaja imkan veren kompakt tasarıma sahiptir
Ayrıca basit programlama, görüntüleme ve arıza teşhisi görüntüleme ve navigasyon butonları sunar
Basit merdiven programlaması, uzman olmayanlar için uyarlanma sağlar.

Başlıca Özellikler

"Uzman olmayanlar için uyarlanmış basit merdiven programlama"
"Zelio Soft programlama yazılımı ile birlikte gelen keşif paketi: bu röleyi öğrenmenin ve kullanmanın en basit yolu"
"10 yıla kadar veri yedekleme için yerleşik EEPROM flash bellek: elektrik kesintisi veya olaydan sonra kurtarılabilir"
10 yıla kadar veri yedekleme için dahili EEPROM flash bellek: elektrik kesintisi veya olaydan sonra kurtarılabilir

Teknik Özellikler

Ana2

Ürün Serisi	Zelio Logic
Ürün Ya Da Bileşen Tipi	Kompakt akıllı röle

Tamamlayıcı38

Yerel Ekran	Ile
Kontrol Şeması Satır Sayısı	0…240ile ladder programlama
Döngü Süresi	6…90 ms
Yedekleme Süresi	10 yıl -de 25 °C
Saat Sapması	12 dk/yıl -de 0…55 °C; 6 sn/ay -de 25 °C
Kontroller	Her güç verildiğinde program belleği
[Us] Nominal Besleme Gerilimi	100...240 V AC
Besleme Gerilimi Limitleri	85…264 V
Besleme Frekansı	50/60 Hz
Maksimum Besleme Akımı	30 mA -de 240 V (uzatma olmadan); 80 mA -de 100 V (uzatma olmadan)
VA Cinsinden Güç Tüketimi	7 VA uzatma olmadan
Yalıtım Gerilimi	1780 V
Koruma Türü	Terminallerin dönüşümüne karşı (kontrol talimatları uygulanmamış)
Dijital Giriş Sayısı	6
Dijital Giriş Gerilimi	100...240 V AC
Dijital Giriş Akımı	0,6 mA
Dijital Giriş Frekansı	47...53 Hz; 57...63 Hz
Gerilim Durumu 1 Garantili	>= 79 V için Dijital giriş
Gerilim Durumu 0 Garantili	<= 40 V için Dijital giriş
Geçerli Durum 1 Garanti	>= 0.17 mA (Dijital giriş)
Geçerli Durum 0 Garanti	<= 0.5 mA (Dijital giriş)
Analog Giriş Sayısı	0
Giriş Empedansı	350 kOhm için Dijital giriş
Çıkışların Sayısı	4 röle
Çıkış Gerilimi Limitleri	5...30 V DC (röle çıkışı); 24...250 V AC
Kontak Tipi Ve Düzenleme	NA için röle çıkışı
Çıkış Termal Akımı	Tüm 4 çıkış için 8 A için röle çıkışı
Elektrik Dayanıklılığı	AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1; AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1; DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1; DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1
MA Cinsinden Anahtarlama Kapasitesi	>= 10 mA -de 12 V (röle çıkışı)
Hz Cinsinden Çalışma Hızı	0,1 Hz (Ie'de) için röle çıkışı; 10 Hz (yüksüz) için röle çıkışı
Mekanik Dayanıklılık	10000000 cycles için röle çıkışı
[Uimp] Nominal Darbe Dayanım Voltajı	4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1
Saat	Olmadan
Yanıt Süresi	50 msile ladder programlama (durum 0'dan durum 1'e) için Dijital giriş; 50 msile ladder programlama (durum 1'den durum 0'a) için Dijital giriş; 50...255 msile FBD programlama (durum 0'dan durum 1'e) için Dijital giriş; 50...255 msile FBD programlama (durum 1'den durum 0'a) için Dijital giriş; 10 ms (durum 0'dan durum 1'e) için röle çıkışı; 5 ms (durum 1'den durum 0'a) için röle çıkışı
Bağlantılar - Terminaller	Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı; Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı; Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu
Sıkma Torku	0,5 N.m
Aşırı Gerilim Kategorisi	III conforming to IEC 60664-1
Ürün Ağırlığı	0,25 kg

Ortam12

Mikro Kırılmalara Bağışıklık	10 ms
Ürün Sertifikaları	C-Tick; CSA; GL; UL; GOST
Standartlar	IEC 61000-4-6 seviye 3; IEC 61000-4-11; IEC 61000-4-3; IEC 61000-4-12; IEC 61000-4-4 seviye 3; IEC 61000-4-5; IEC 60068-2-6 Fc; IEC 61000-4-2 seviye 3; IEC 60068-2-27 Ea
IP Koruma Derecesi	IP20 'e uygunIEC 60529 (terminal bloğu); IP40 'e uygunIEC 60529 (ön panel)
Çevresel Özellik	EMC yönergesi conforming to IEC 61000-6-2; EMC yönergesi conforming to IEC 61000-6-3; EMC yönergesi conforming to IEC 61000-6-4; EMC yönergesi conforming to IEC 61131-2 zone B; Düşük gerilim yönergesi conforming to IEC 61131-2
Kesinti Yayılmalı/iletimli	Sınıf B 'e uygunEN 55022-11 grup 1
Kirletme Derecesi	2 'e uygunIEC 61131-2
Çalışma İçin Ortam Hava Sıcaklığı	-20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2; -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2
Depolama Ortam Koşulları	-40…70 °C
Çalışma Yüksekliği	2000 m
Maksimum Yükseklikte Taşıma	3048 m
Bağıl Nem	95 % yoğuşma veya damlayan su olmadan

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	6,500 cm
Package 1 Width	9,100 cm
Package 1 Length	9,900 cm
Paket Ağırlığı (Lbs)	243,000 g
Unit Type Of Package 2	S03
Number Of Units İn Package 2	30
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	7,648 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
