Schneider

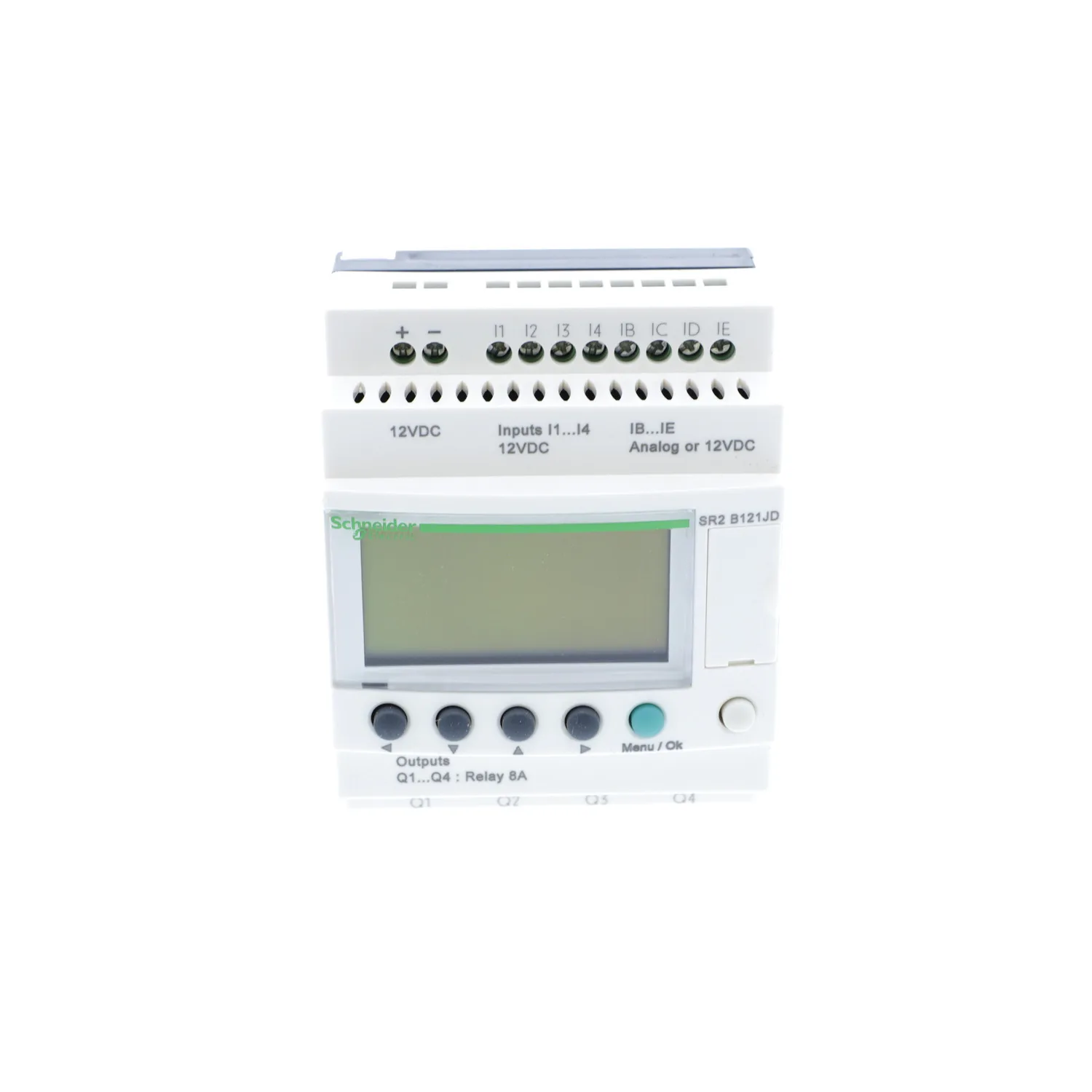

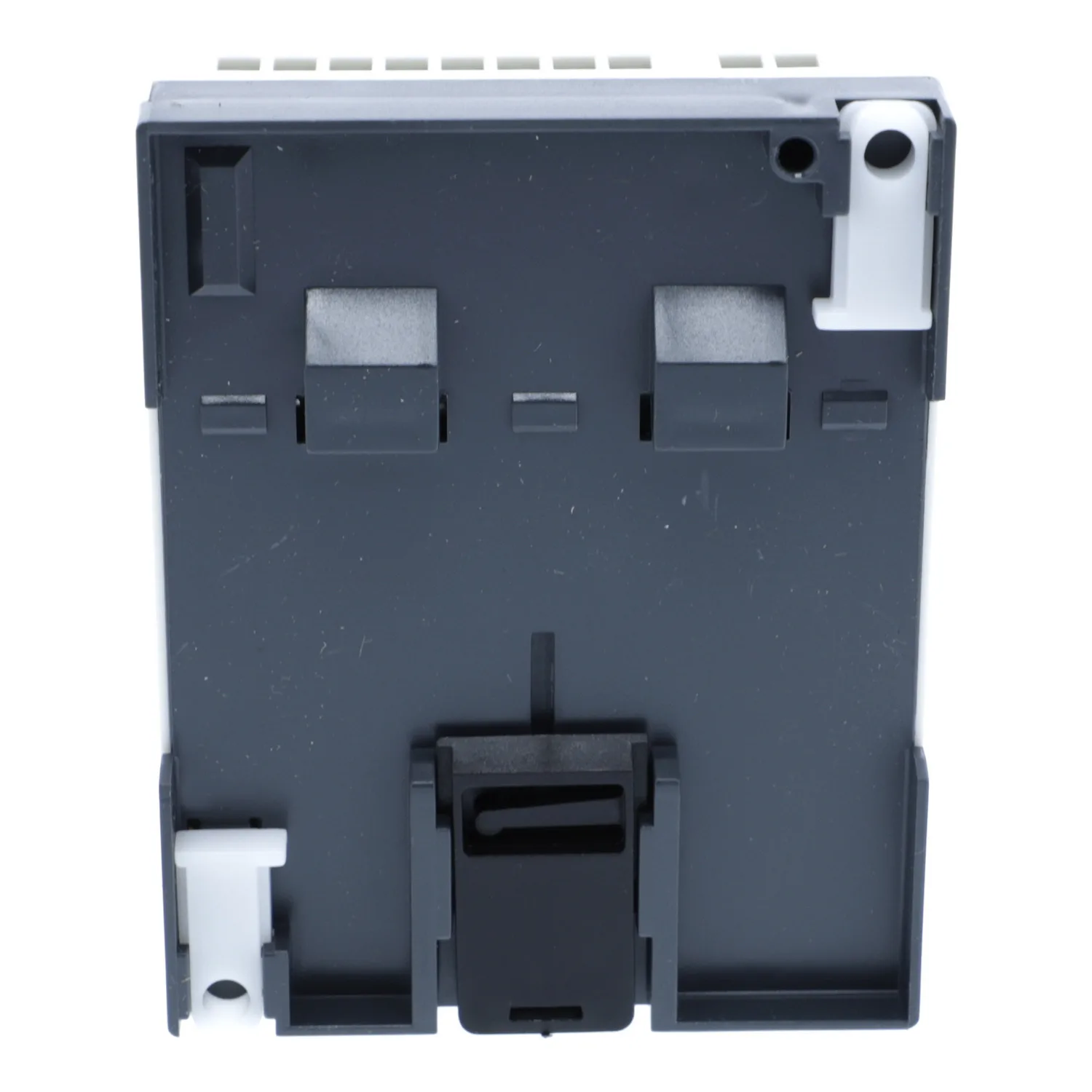

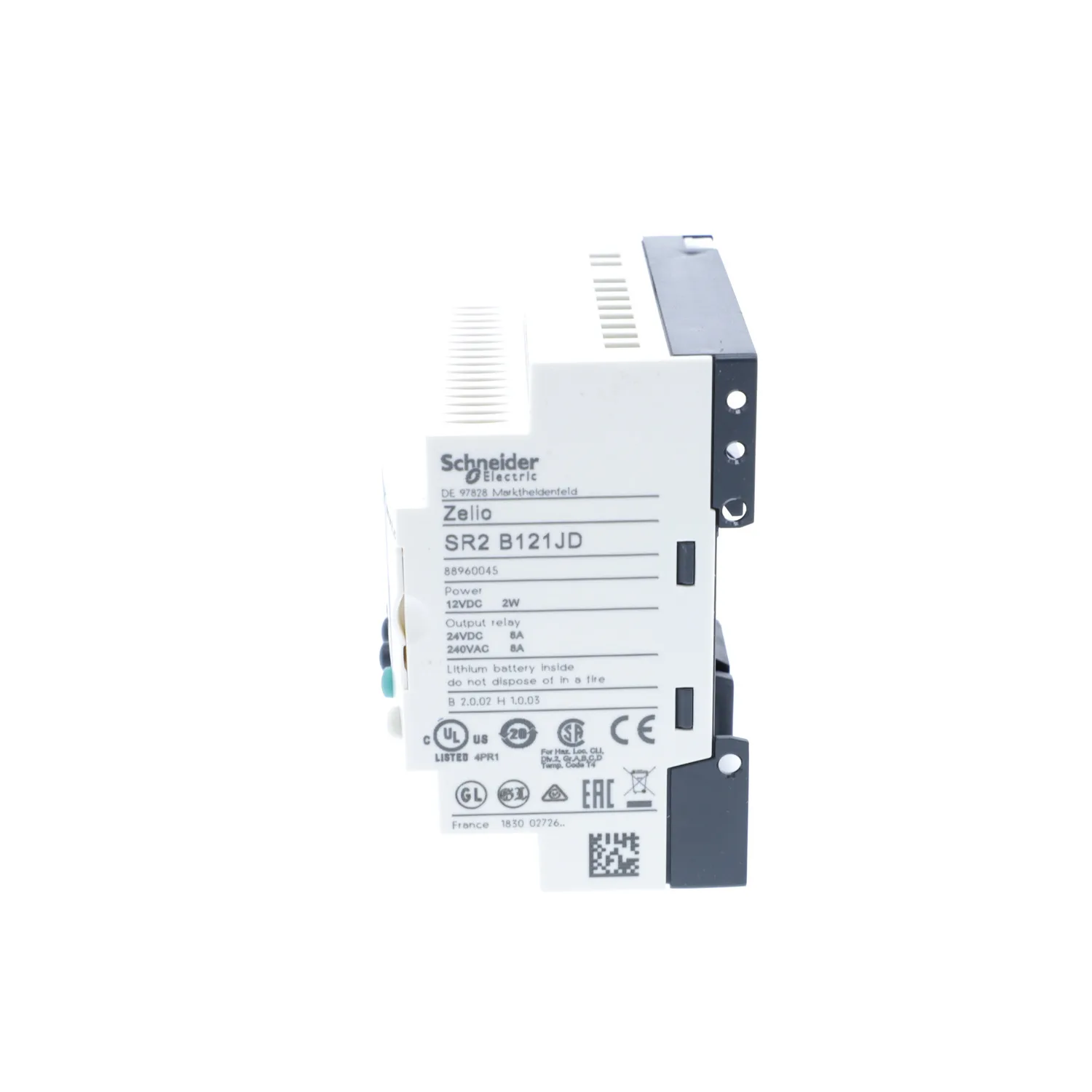

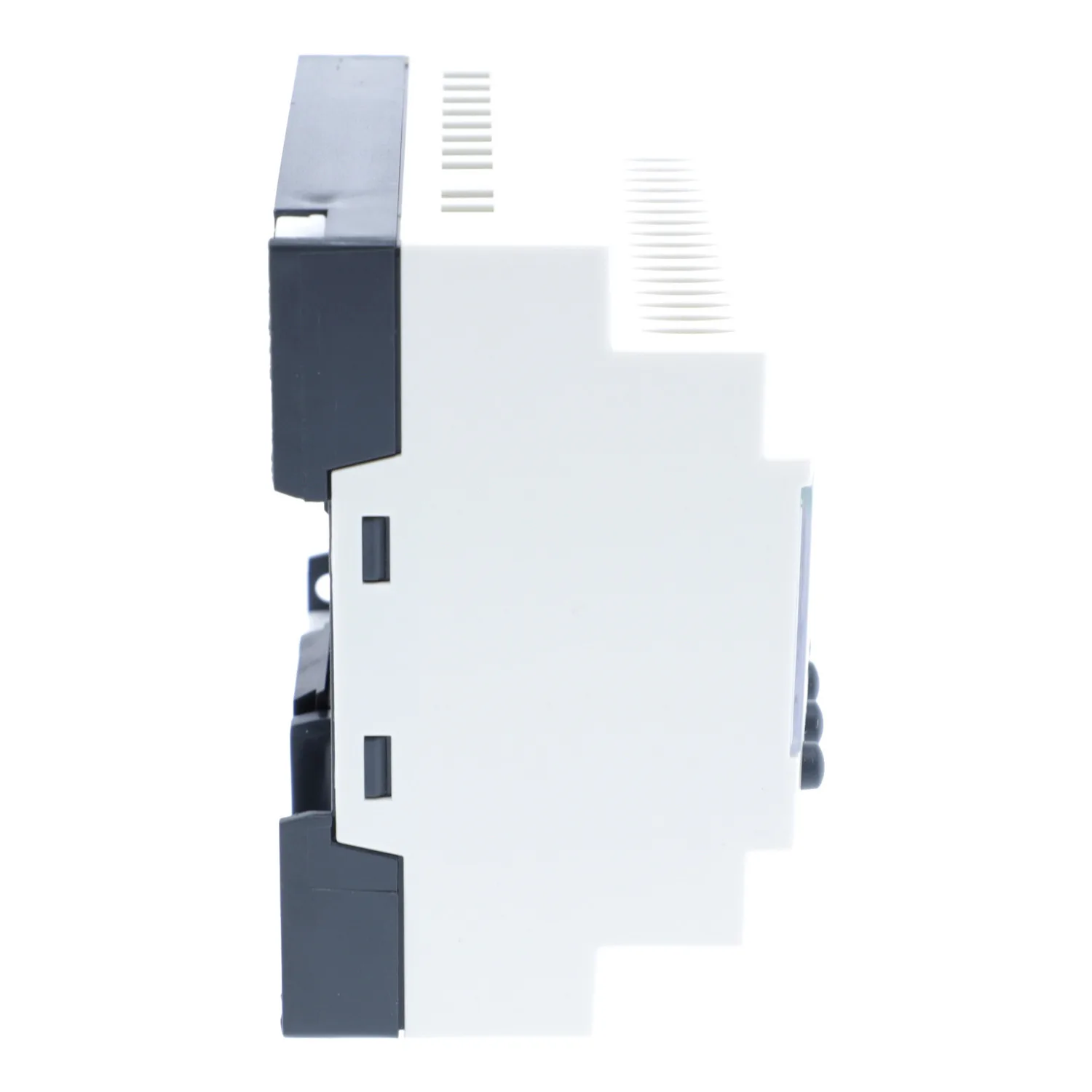

SR2B121JD - Programlanabilir röle; GİRİŞ: 8; Analog giriş: 4; ÇIKIŞ: 4; Zelio Logic; IP20
Schneider SR2B121JD, Programlanabilir röle; GİRİŞ: 8; Analog giriş: 4; ÇIKIŞ: 4; Zelio Logic; IP20. Kategori: Zelio Akıllı Röle – Kompakt ve Programlanabilir. Stokta.
- Referans Kodu:SR2B121JD
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (1 Adet) ✅
- Fiyat:336,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Zelio Logic
- Ürün Ya Da Bileşen Tipi
- Kompakt akıllı röle
- Yerel Ekran
- Ile
- Döngü Süresi
- 6…90 ms
Ürün Açıklaması
- Bu ürün, 10 ila 40 I/O'den basit otomasyon sistemleri için akıllı röleler sunan Zelio Logic serisinin bir parçasıdır
- Kompakt akıllı röle, kablolu mantık veya belirli kartlara dayalı çözümlere gerçek bir alternatif sunar
- Saatli ve ekranlı olarak gelmektedir
- Merdiven programlama numarası veya kontrol şeması hatları ile 0 ila 240 her açılışta program hafızasını kontrol eder
- Kullanımı kolay Zelio Logic, kablolu mantık veya özel kartlara dayalı çözümlere gerçek bir alternatif sunar Normal açık kontaklı 4 röle çıkışı ve 8 ayrık giriş sunar
- Akıllı röle anma besleme voltajı 12V DC, maksimum besleme akımı 120mA (uzatmasız) ve Güç tüketimi 1.5W uzatmasızdır
- IP20 ve IP40 dereceli bir üründür
- Ağırlığı 0.25kg
- Bu ürün EN/IEC 61000-4-11, EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-12, EN/IEC 61000-4-2 seviye 3, EN/IEC 61000-4-5, EN/IEC 61000-4-3, EN/IEC 61000-4-4 seviye 3, EN/IEC 60068-2-27 Ea ve EN/IEC 61000-4-6 seviye 3 Standartlarını karşılamaktadır
- Seçimi, kurulumu ve programı basit olan Zelio Logic, tüm uygulamalarınız için uygundur
- Esnek, kompakt veya modüler, genişletilebilir 2 seri ve 2 programlama dili (FBD veya LADDER) seçeneği sunar
- Kullanımı kolay Zelio Logic, kablolu mantık veya özel kartlara dayalı çözümlere gerçek bir alternatif sunar.
Başlıca Özellikler
- "Uzman olmayanlar için uyarlanmış basit merdiven programlama"
- "Zelio Soft programlama yazılımı ile birlikte gelen keşif paketi: bu röleyi öğrenmenin ve kullanmanın en basit yolu"
- "10 yıla kadar veri yedekleme için yerleşik EEPROM flash bellek: elektrik kesintisi veya olaydan sonra kurtarılabilir"
- 10 yıla kadar veri yedekleme için dahili EEPROM flash bellek: elektrik kesintisi veya olaydan sonra kurtarılabilir
Teknik Özellikler
Ana2
| Ürün Serisi | Zelio Logic |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kompakt akıllı röle |
Tamamlayıcı47
| Yerel Ekran | Ile |
|---|---|
| Kontrol Şeması Satır Sayısı | 0…240ile ladder programlama; 0…500ile FBD programlama |
| Döngü Süresi | 6…90 ms |
| Yedekleme Süresi | 10 yıl -de 25 °C |
| Saat Sapması | 12 dk/yıl -de 0…55 °C; 6 sn/ay -de 25 °C |
| Kontroller | Her güç verildiğinde program belleği |
| [Us] Nominal Besleme Gerilimi | 12 V DC |
| Besleme Gerilimi Limitleri | 10,4…14,4 V |
| Maksimum Besleme Akımı | 120 mA (uzatma olmadan) |
| W Cinsinden Güç Dağılımı | 1,5 W uzatma olmadan |
| Ters Polarite Koruması | Ile |
| Dijital Giriş Sayısı | 8 'e uygunIEC 61131-2 Tip 1 |
| Dijital Giriş Tipi | Dirençli |
| Dijital Giriş Gerilimi | 12 V DC |
| Dijital Giriş Akımı | 4 mA |
| Sayım Frekansı | 1 kHz için Dijital giriş |
| Gerilim Durumu 1 Garantili | >= 7 V için ayrık giriş devreleri olarak kullanılmış IB...IG; >= 5,6 V için I1...IA ve IH...IR Dijital giriş devresi |
| Gerilim Durumu 0 Garantili | <= 3 V için ayrık giriş devreleri olarak kullanılmış IB...IG; <= 2,4 V için I1...IA ve IH...IR Dijital giriş devresi |
| Geçerli Durum 1 Garanti | >= 2 mA (I1...IA ve IH...IR Dijital giriş devresi); >= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) |
| Geçerli Durum 0 Garanti | <= 0.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG); <= 0.9 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| Giriş Uyumluluğu | 3 telli yakınlık sensörleri PNP için Dijital giriş |
| Analog Giriş Sayısı | 4 |
| Analog Giriş Tipi | Ortak mod |
| Analog Giriş Aralığı | 0...10 V; 0...12 V |
| Maksimum İzin Verilebilir Gerilim | 14,4 V için analog giriş devresi |
| Analog Giriş Çözünürlüğü | Maksimum gerilimde 8 bit |
| LSB Değeri | 39 mV için analog giriş devresi |
| Dönüşüm Süresi | Akıllı röle döngü süresi için analog giriş devresi |
| Dönüşüm Hatası | +/- 5 % -de 25 °C için analog giriş devresi; +/- % 6,2 -de 55 °C için analog giriş devresi |
| Tekrarlama Doğruluğu | +/- 2 % -de 55 °C için analog giriş devresi |
| Çalışma Mesafesi | 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi |
| Giriş Empedansı | 14 kOhm için analog giriş devreleri olarak kullanılmış IB...IG; 14 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG; 2,7 kOhm için I1...IA ve IH...IR Dijital giriş devresi |
| Çıkışların Sayısı | 4 röle |
| Çıkış Gerilimi Limitleri | 24...250 V AC (röle çıkışı); 5...30 V DC (röle çıkışı) |
| Kontak Tipi Ve Düzenleme | NA için röle çıkışı |
| Çıkış Termal Akımı | Tüm 4 çıkış için 8 A için röle çıkışı |
| Elektrik Dayanıklılığı | AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1; AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1; DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1; DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1 |
| MA Cinsinden Anahtarlama Kapasitesi | >= 10 mA -de 12 V (röle çıkışı) |
| Hz Cinsinden Çalışma Hızı | 0,1 Hz (Ie'de) için röle çıkışı; 10 Hz (yüksüz) için röle çıkışı |
| Mekanik Dayanıklılık | 10000000 cycles için röle çıkışı |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 |
| Saat | Ile |
| Yanıt Süresi | 10 ms (durum 0'dan durum 1'e) için röle çıkışı; 5 ms (durum 1'den durum 0'a) için röle çıkışı |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı; Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı; Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
| Sıkma Torku | 0,5 N.m |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Ürün Ağırlığı | 0,25 kg |
Ortam12
| Mikro Kırılmalara Bağışıklık | 1 ms 20 defa tekrarlandı |
|---|---|
| Ürün Sertifikaları | C-Tick; UL; CSA; GOST; GL |
| Standartlar | IEC 61000-4-11; IEC 60068-2-6 Fc; IEC 61000-4-12; IEC 61000-4-2 seviye 3; IEC 61000-4-5; IEC 61000-4-3; IEC 61000-4-4 seviye 3; IEC 60068-2-27 Ea; IEC 61000-4-6 seviye 3 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminal bloğu); IP40 'e uygunIEC 60529 (ön panel) |
| Çevresel Özellik | EMC yönergesi conforming to IEC 61000-6-2; EMC yönergesi conforming to IEC 61000-6-3; EMC yönergesi conforming to IEC 61000-6-4; EMC yönergesi conforming to IEC 61131-2 zone B; Düşük gerilim yönergesi conforming to IEC 61131-2 |
| Kesinti Yayılmalı/iletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
| Kirletme Derecesi | 2 'e uygunIEC 61131-2 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2; -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma Yüksekliği | 2000 m |
| Maksimum Yükseklikte Taşıma | 3048 m |
| Bağıl Nem | 95 % yoğuşma veya damlayan su olmadan |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,800 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 241,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 30 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,718 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
