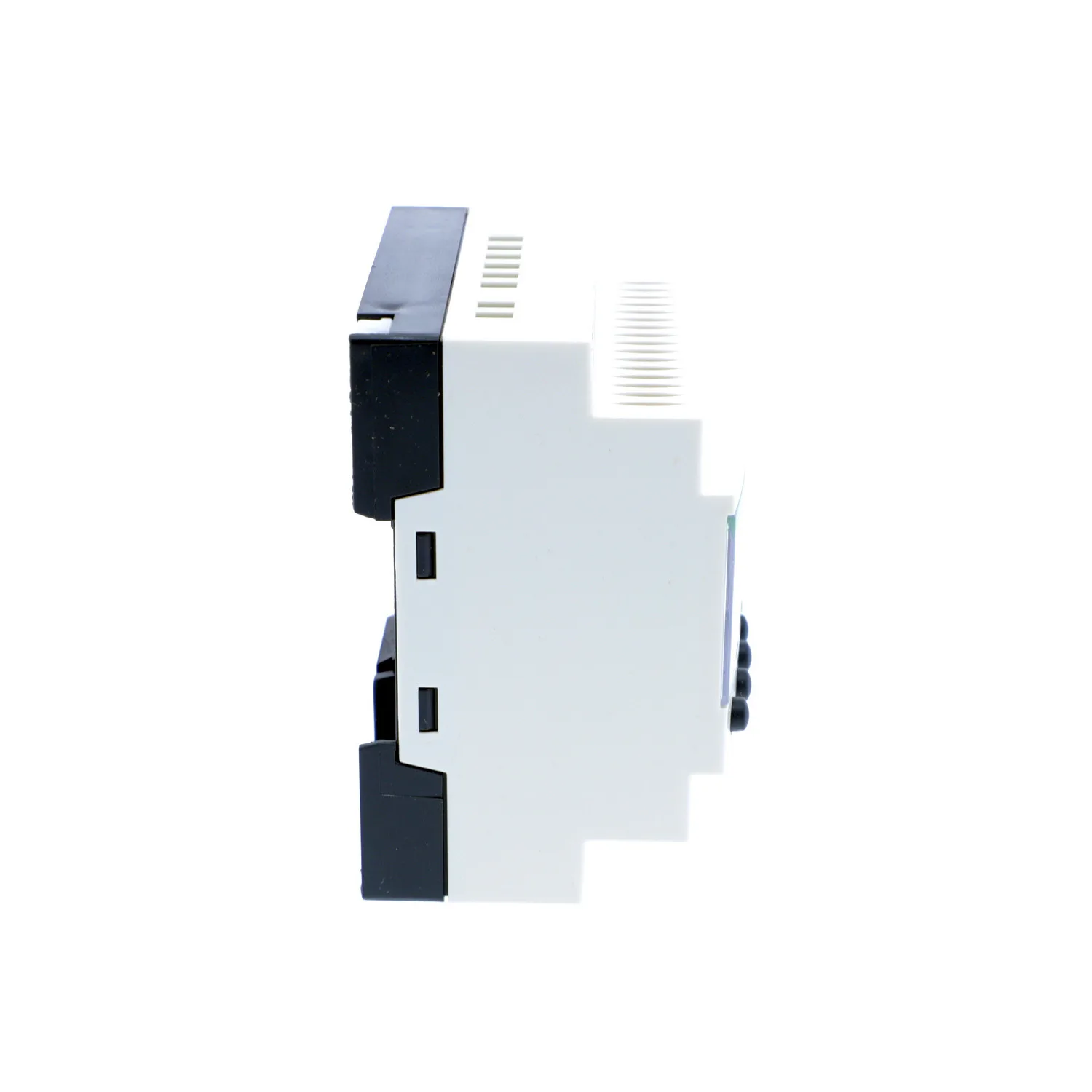

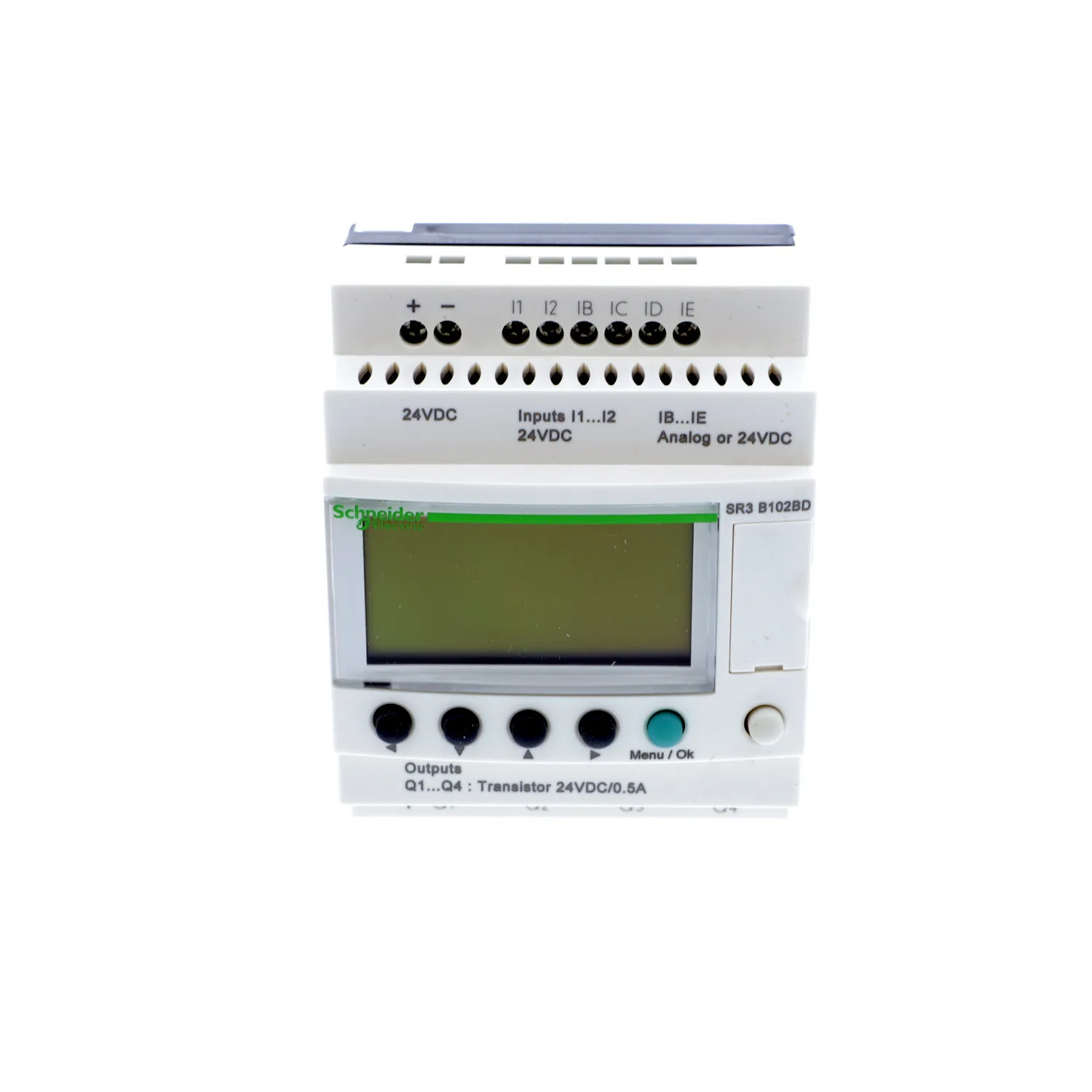

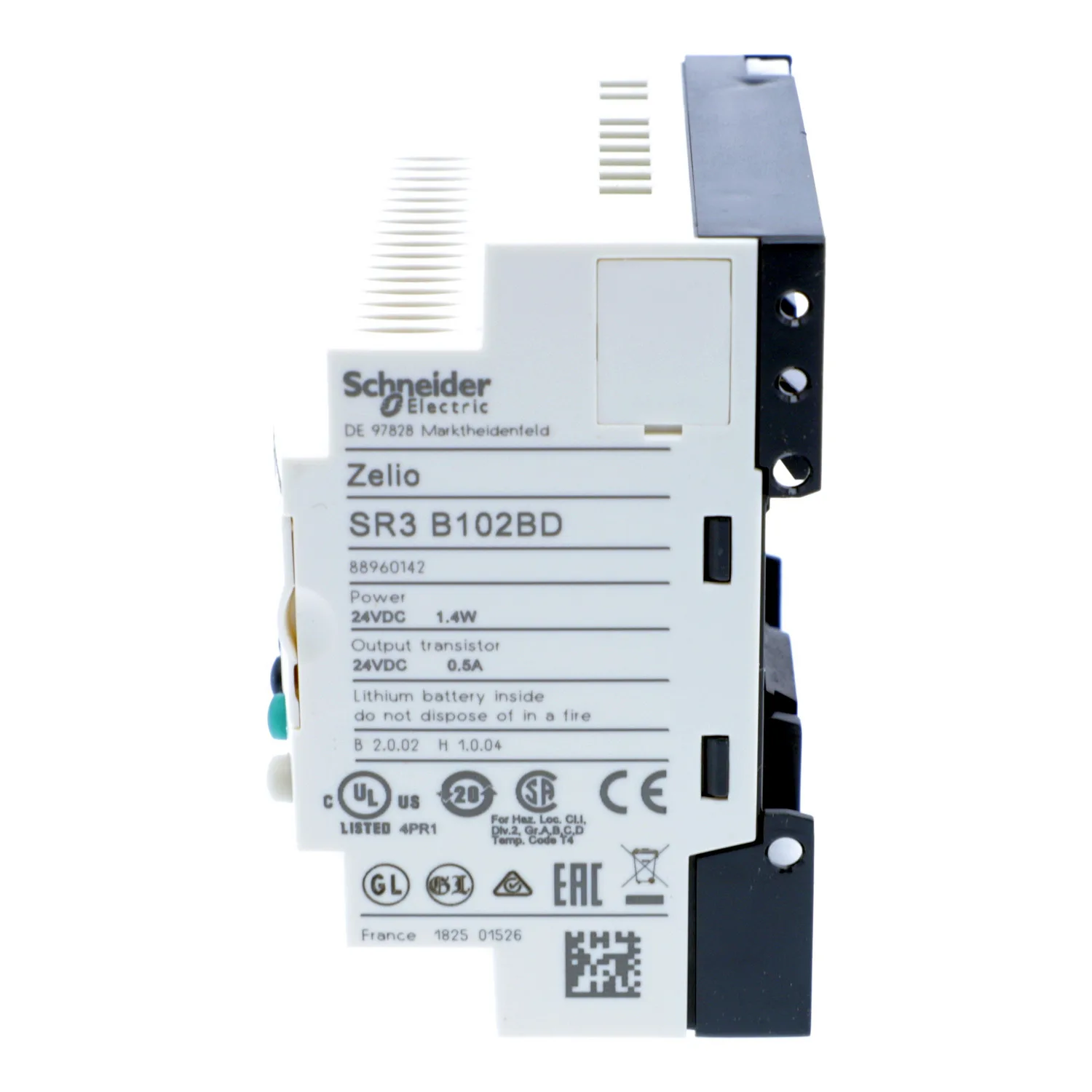

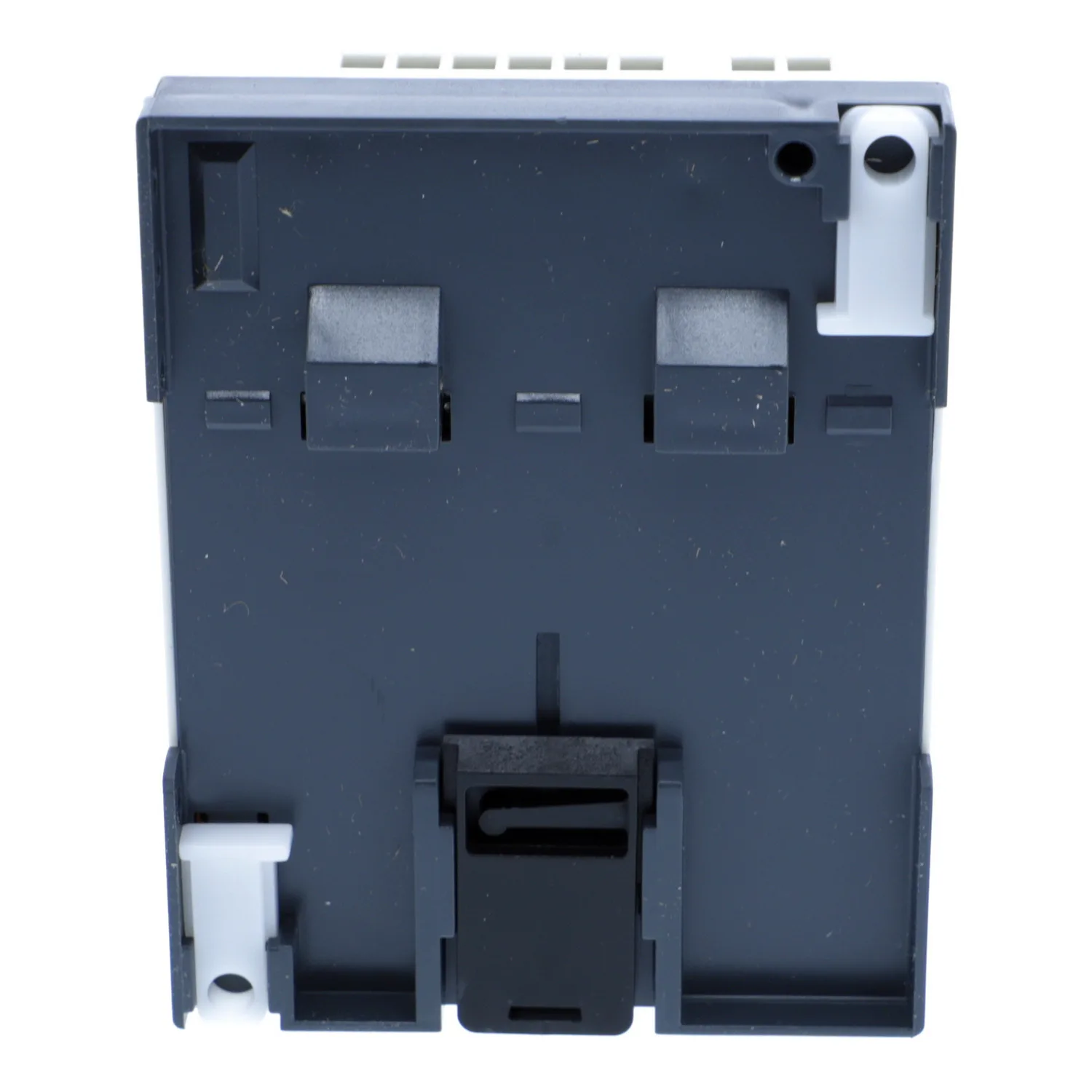

SR3B102BD - Programlanabilir röle; GİRİŞ: 6; Analog giriş: 4; ÇIKIŞ: 4; Zelio Logic; IP20
Schneider SR3B102BD, Programlanabilir röle; GİRİŞ: 6; Analog giriş: 4; ÇIKIŞ: 4; Zelio Logic; IP20. Kategori: Zelio Akıllı Röle – Kompakt ve Programlanabilir. Stokta.
- Referans Kodu:SR3B102BD
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (1 Adet) ✅
- Fiyat:354,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Zelio Logic
- Ürün Ya Da Bileşen Tipi
- Modüler akıllı röle
- Yerel Ekran
- Ile
- Döngü Süresi
- 6…90 ms
Ürün Açıklaması
Bu ürün, 10'dan 40 I/O'ya kadar basit otomasyon sistemleri için akıllı röleler teklifi olan Zelio Logic serisinin bir parçasıdır. 6 adet dijital giriş, 4 adet analog çıkış, 4 adet röle çıkışı ve display'den oluşan modüler akıllı röledir. 24VDC modüler akıllı röledir. Modüler akıllı röle, kablolu mantığa veya özel kartlara dayalı çözümlere gerçek bir alternatif sunmaktadır. Ekran ve saat ile donatılmıştır. Zelio Soft 2 yazılımı ile programlanmıştır. Programlama dili FBD veya LADDER'dır. P20 (terminal bloğu) ve IP40 (ön panel) sınıfında bir üründür. Ağırlığı 0,22 kg'dır. Bu ürün GL, C-Tick, GOST, UL ve CSA sertifikalıdır. Bellek kartuşu, I/O genişletme modülleri ve haberleşme modülleri (GSM veya UMTS modem, Modbus seri bağlantı, Ethernet Modbus/TCP) ile uyumludur. paket (PCE tipi) olarak teslim edilmektedir. 35mm DIN rayına monte edilir. Kullanımı kolay olan Zelio Logic, kablolu mantığa veya özel kartlara dayalı çözümlere gerçek bir alternatif sunuyor. Zelio Logic'i seçmek, kurmak ve programlamak kolaydır ve tüm uygulamalarınız için uygundur.
Başlıca Özellikler
- Uzman olmayanlar için uyarlanmış basit merdiven programlama
- Discovery paketi (Zelio Soft yazılımı): Bu röleyi öğrenmenin ve kullanmanın basit yolu
- 10 yıla kadar veri yedekleme için dahili EEPROM flaş bellek
- Basit otomasyon sistemlerini yönetmek için tasarlanmıştır
- Daha geniş uygulamalar için SR2 modelinden daha fazla I/O
Teknik Özellikler
Ana2
| Ürün Serisi | Zelio Logic |
|---|---|
| Ürün Ya Da Bileşen Tipi | Modüler akıllı röle |
Tamamlayıcı47
| Yerel Ekran | Ile |
|---|---|
| Kontrol Şeması Satır Sayısı | 0…500ile FBD programlama; 0…240ile ladder programlama |
| Döngü Süresi | 6…90 ms |
| Yedekleme Süresi | 10 yıl -de 25 °C |
| Saat Sapması | 12 dk/yıl -de 0…55 °C; 6 sn/ay -de 25 °C |
| Kontroller | Her güç verildiğinde program belleği |
| [Us] Nominal Besleme Gerilimi | 24 V |
| Besleme Gerilimi Limitleri | 19,2…30 V |
| Maksimum Besleme Akımı | 160 mA (uzatmalar ile); 50 mA (uzatma olmadan) |
| W Cinsinden Güç Dağılımı | 4 W uzatma olmadan; 8 W uzatmalar ile |
| Ters Polarite Koruması | Ile |
| Dijital Giriş Sayısı | 6 'e uygunIEC 61131-2 Tip 1 |
| Dijital Giriş Tipi | Dirençli |
| Dijital Giriş Gerilimi | 24 V DC |
| Dijital Giriş Akımı | 4 mA |
| Sayım Frekansı | 1 kHz için Dijital giriş |
| Gerilim Durumu 1 Garantili | >= 15 V için I1...IA ve IH...IR Dijital giriş devresi; >= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| Gerilim Durumu 0 Garantili | <= 5 V için I1...IA ve IH...IR Dijital giriş devresi; <= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| Geçerli Durum 1 Garanti | >= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG); >= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| Geçerli Durum 0 Garanti | <= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG); <= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| Giriş Uyumluluğu | 3 telli yakınlık sensörleri PNP için Dijital giriş |
| Analog Giriş Sayısı | 4 |
| Analog Giriş Tipi | Ortak mod |
| Analog Giriş Aralığı | 0...10 V; 0...24 V |
| Sıcaklık Prob Tipi | NTC 10k -de 25 °C; NTC 1000k -de 25 °C; KTY81 210/220/221/222/250; Pt 500 |
| Maksimum İzin Verilebilir Gerilim | 30 V için analog giriş devresi |
| Analog Giriş Çözünürlüğü | 8 bit |
| LSB Değeri | 39 mV için analog giriş devresi |
| Dönüşüm Süresi | Akıllı röle döngü süresi için analog giriş devresi |
| Dönüşüm Hatası | +/- 5 % -de 25 °C için analog giriş devresi; +/- % 6,2 -de 55 °C için analog giriş devresi |
| Tekrarlama Doğruluğu | +/- 2 % -de 55 °C için analog giriş devresi |
| Çalışma Mesafesi | 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi |
| Giriş Empedansı | 12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG; 12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG; 7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi |
| Çıkışların Sayısı | 4 transistör |
| Çıkış Gerilimi | 24 V transistör çıkışı |
| Çıkış Gerilimi Limitleri | 19,2...30 V DC (transistör çıkışı) |
| Yük Akımı | 0,5…0,625 A transistör çıkışı |
| [Ures] Rezidüel Gerilim | 2 V 1 durumunda transistör çıkışı |
| Aşırı Yük Koruması | Ile asiri yük korumasi için transistör çıkışı |
| Kısa Devre Koruması | Ile transistör çıkışı |
| Aşırı Gerilim Koruması | Ile asiri gerilim korumasi için transistör çıkışı |
| Saat | Ile |
| Yanıt Süresi | <= 1 ms (durum 0'dan durum 1'e) için transistör çıkışı; <= 1 ms (durum 1'den durum 0'a) için transistör çıkışı |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı; Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı; Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
| Sıkma Torku | 0,5 N.m |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Ürün Ağırlığı | 0,22 kg |
Ortam12
| Mikro Kırılmalara Bağışıklık | 1 ms |
|---|---|
| Ürün Sertifikaları | GL; C-Tick; GOST; UL; CSA |
| Standartlar | IEC 60068-2-27 Ea; IEC 60068-2-6 Fc; IEC 61000-4-6 seviye 3; IEC 61000-4-4 seviye 3; IEC 61000-4-2 seviye 3; IEC 61000-4-12; IEC 61000-4-11; IEC 61000-4-3; IEC 61000-4-5 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminal bloğu); IP40 'e uygunIEC 60529 (ön panel) |
| Çevresel Özellik | EMC yönergesi conforming to IEC 61000-6-2; EMC yönergesi conforming to IEC 61000-6-3; EMC yönergesi conforming to IEC 61000-6-4; EMC yönergesi conforming to IEC 61131-2 zone B; Düşük gerilim yönergesi conforming to IEC 61131-2 |
| Kesinti Yayılmalı/iletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
| Kirletme Derecesi | 2 'e uygunIEC 61131-2 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2; -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma Yüksekliği | 2000 m |
| Maksimum Yükseklikte Taşıma | 3048 m |
| Bağıl Nem | 95 % yoğuşma veya damlayan su olmadan |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 206,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 30 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,706 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
