Schneider

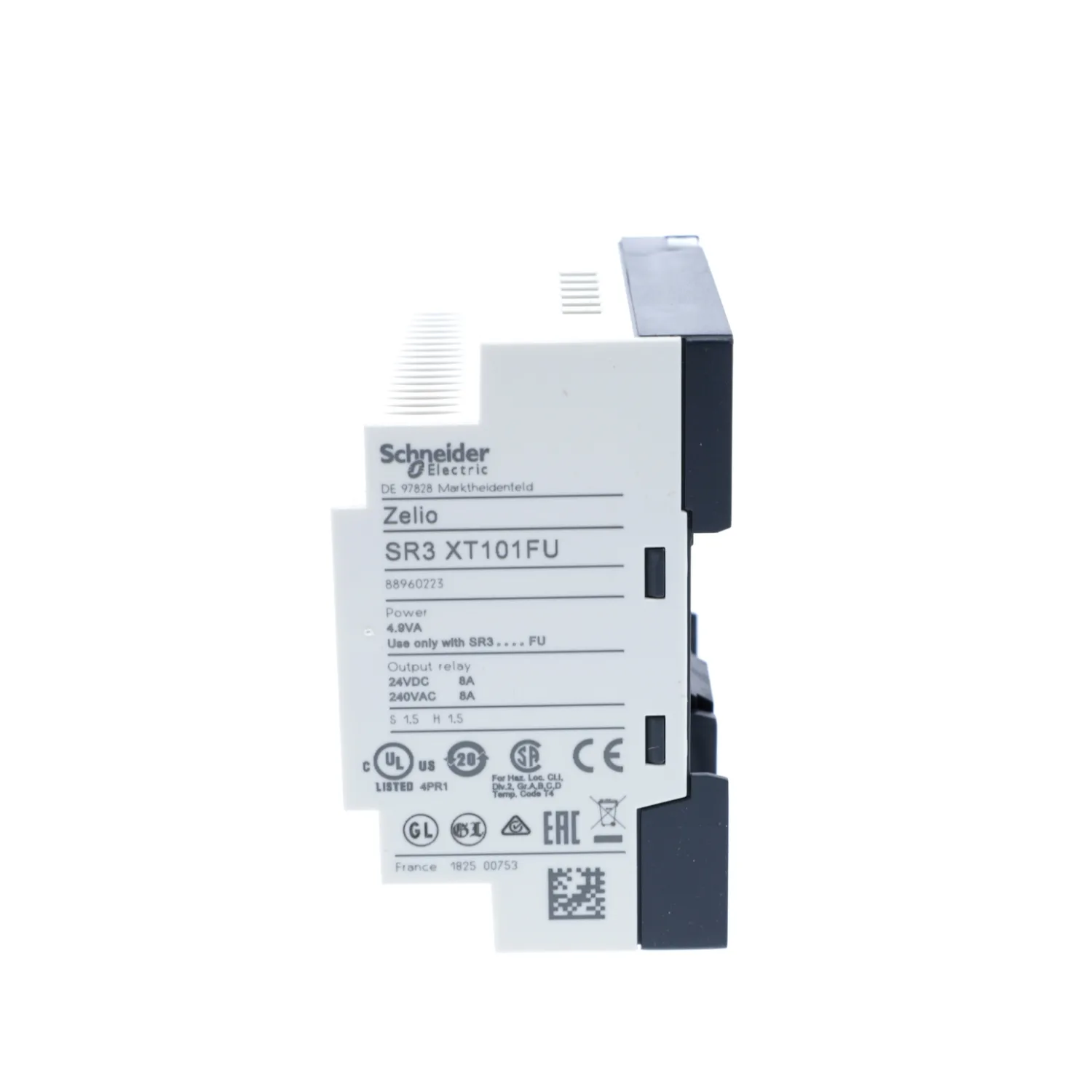

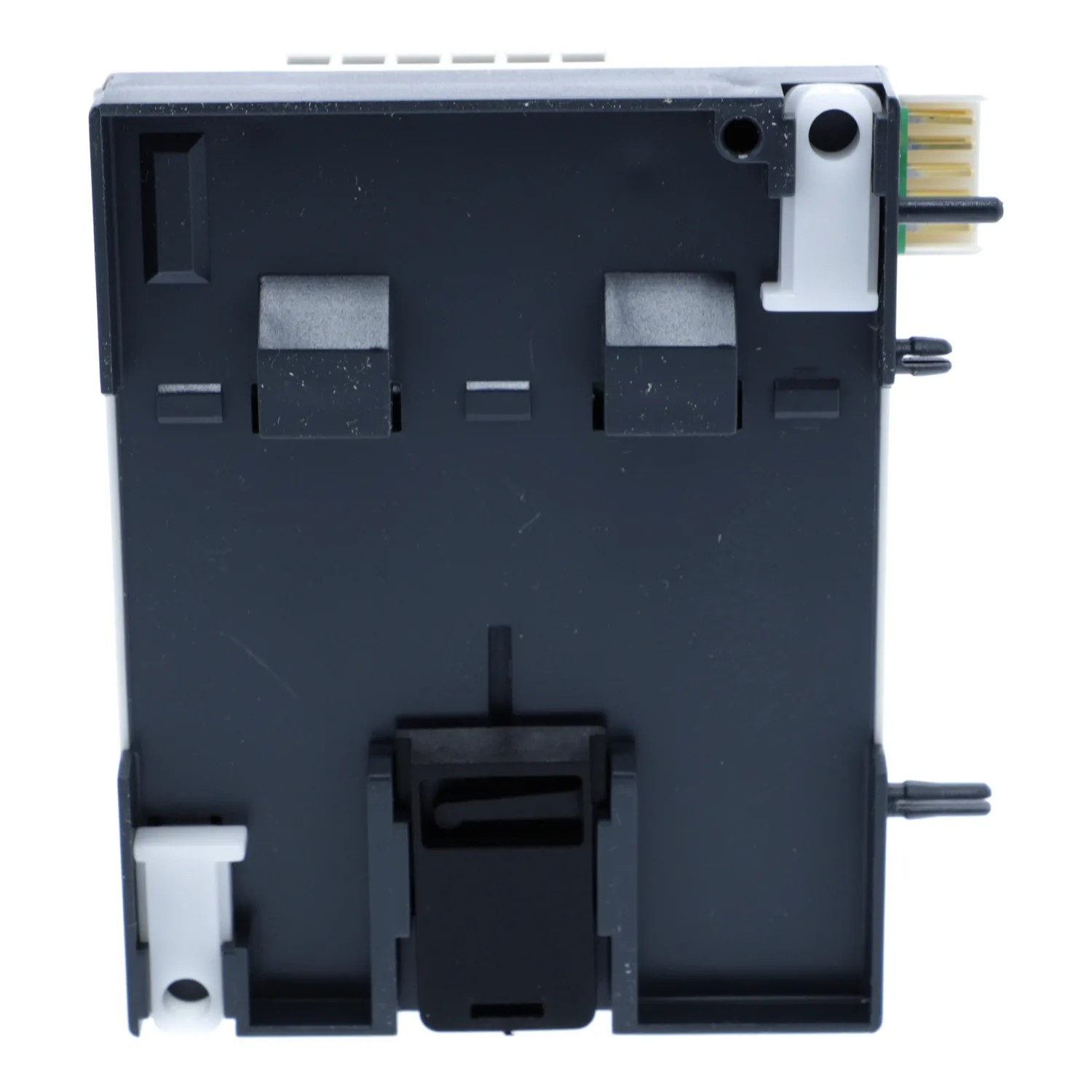

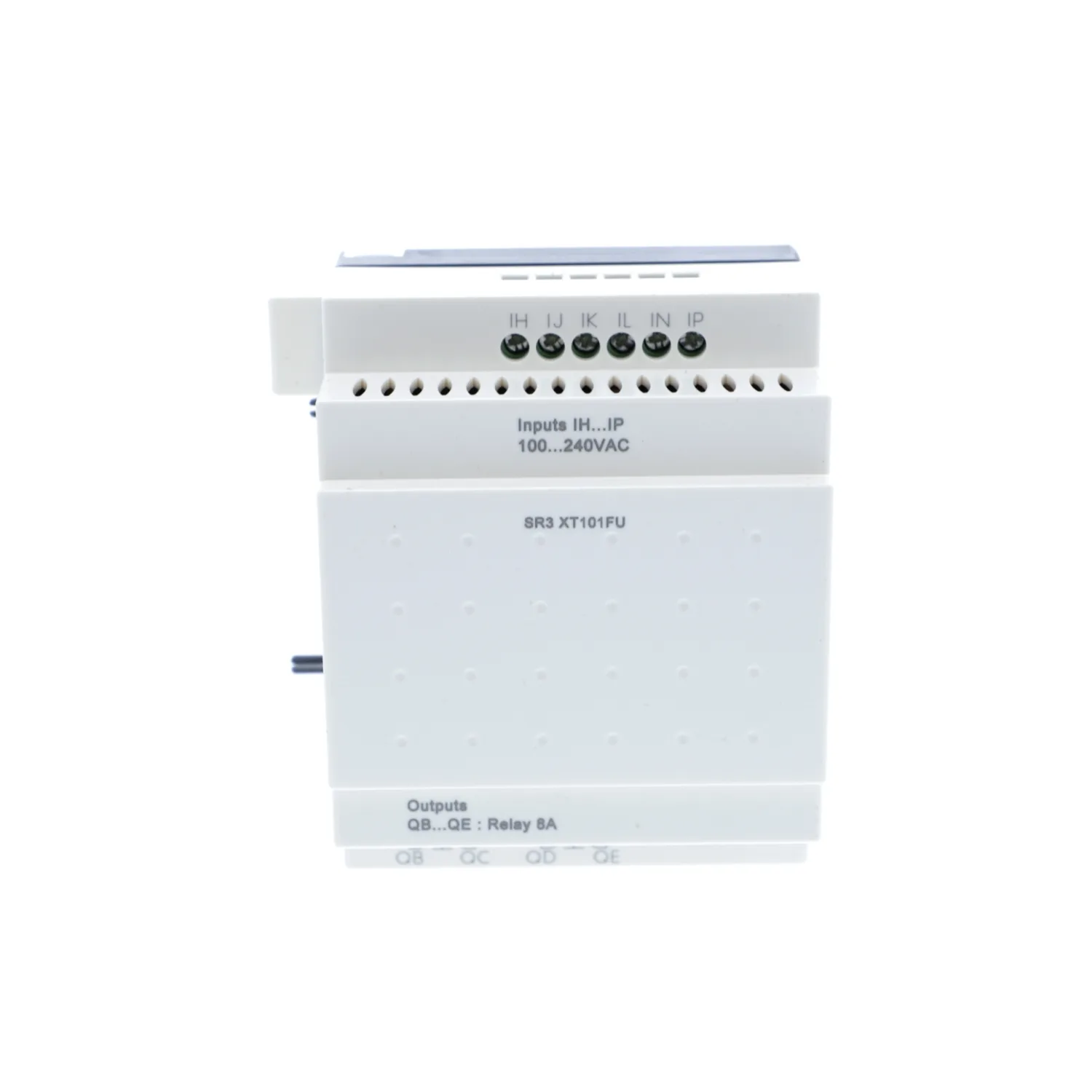

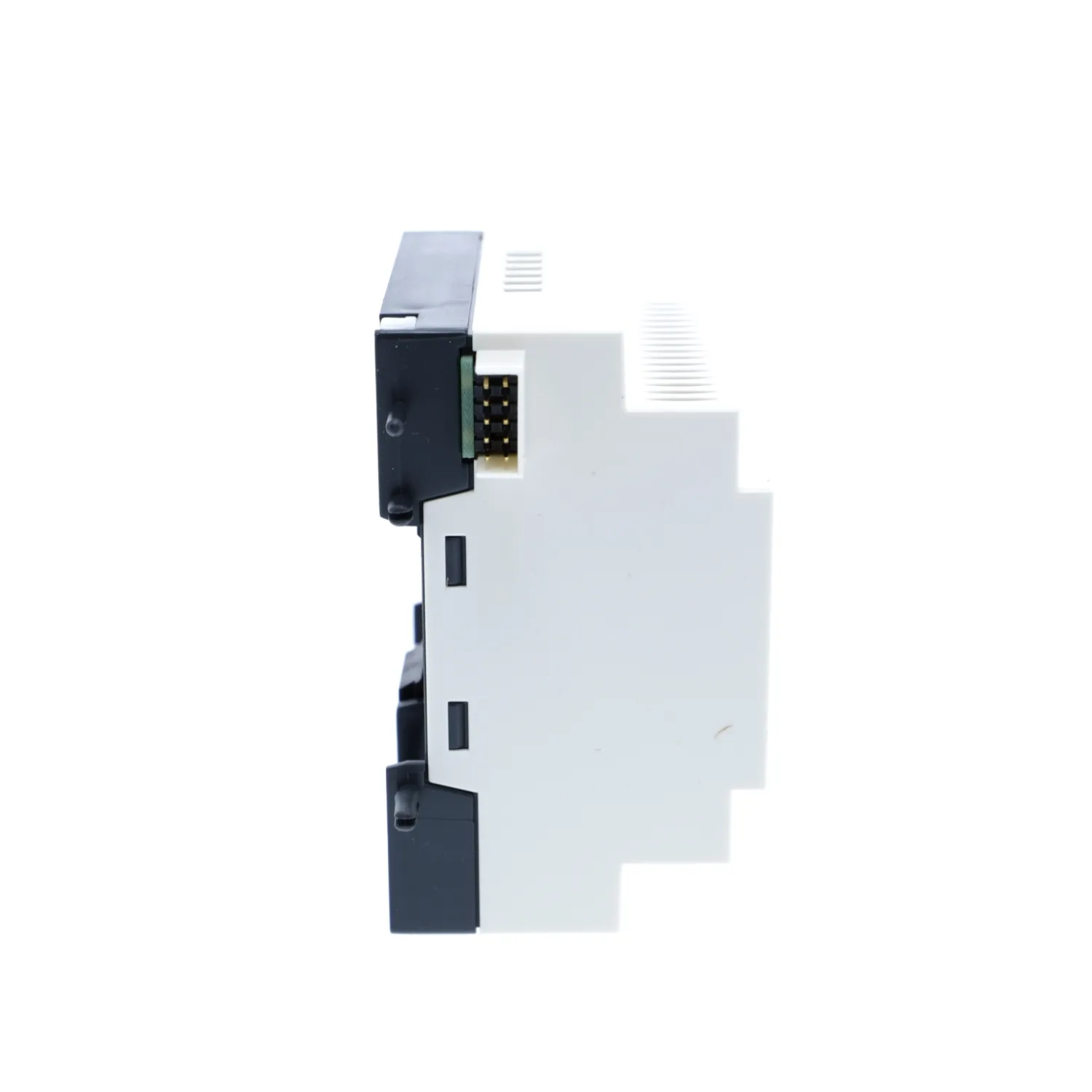

SR3XT101FU - Otomasyon modülü: genişleme; GİRİŞ: 6; ÇIKIŞ: 4; ÇIKIŞ 1: röle; IP20
Schneider SR3XT101FU, Otomasyon modülü: genişleme; GİRİŞ: 6; ÇIKIŞ: 4; ÇIKIŞ 1: röle; IP20. Kategori: Zelio Akıllı Röle – Kompakt ve Programlanabilir. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:SR3XT101FU
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:168,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Zelio Logic
- Ürün Ya Da Bileşen Tipi
- Dijital G/Ç uzatma modülü
- Kontrol Şeması Satır Sayısı
- 120ile ladder programlama
- Döngü Süresi
- 6…90 ms
Ürün Açıklaması
- Bu ürün, 10 ila 40 I/O'den basit otomasyon sistemleri için akıllı röleler sunan Zelio Logic serisinin bir parçasıdır
- Ayrık I/O genişletme modülü 6 giriş ve 4 röle çıkışı sağlar
- 100 ila 240V AC anma besleme voltajı ve 0.6mA ayrık giriş akımına sahip bir genişletme modülüdür
- Röle çıkışı için Normal açık kontaklar sunar, her açılışta program hafızasını kontrol eder ve 120 merdiven programlama numarası veya kontrol şema satırları ile kontrol eder
- Elektrik bağlantısı için vidalı terminal ile donatılmıştır
- Uzun mekanik ömür sunar, mekanik dayanıklılık röle çıkışı için yaklaşık 10 milyon döngü ve 25°C'de 10 yıllık yedekleme süresidir
- IP20 ve IP40 dereceli bir üründür
- 0.2kg ağırlığıdır
- Bu ürün EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-12, EN/IEC 61000-4-3, EN/IEC 61000-4-2 seviye 3, EN/IEC 61000-4-5, EN/IEC 61000-4-6 seviye 3, EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-11 ve EN/IEC 61000-4-4 seviye 3 Standartlarını karşılamaktadır
- Seçimi, kurulumu ve programı basit olan Zelio Logic, tüm uygulamalarınız için uygundur
- Esnek, kompakt veya modüler, genişletilebilir 2 seri ve 2 programlama dili (FBD veya LADDER) seçeneği sunar
- Kullanımı kolay Zelio Logic, kablolu mantık veya özel kartlara dayalı çözümlere gerçek bir alternatif sunar.
Başlıca Özellikler
- Uzman olmayanlar için uyarlanmış basit merdiven programlama
- Zelio Soft programlama yazılımı ile birlikte gelen keşif paketi: bu röleyi öğrenmenin ve kullanmanın en basit yolu
- Daha büyük uygulamalar için SR2 modelinden daha fazla I/O
- Daha geniş uygulamalar için SR2 modelinden daha fazla I/O
Teknik Özellikler
Ana2
| Ürün Serisi | Zelio Logic |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dijital G/Ç uzatma modülü |
Tamamlayıcı32
| Kontrol Şeması Satır Sayısı | 120ile ladder programlama |
|---|---|
| Döngü Süresi | 6…90 ms |
| Yedekleme Süresi | 10 yıl -de 25 °C |
| Saat Sapması | 12 dk/yıl -de 0…55 °C |
| Kontroller | Her güç verildiğinde program belleği |
| [Us] Nominal Besleme Gerilimi | 100...240 V AC |
| Besleme Gerilimi Limitleri | 85…264 V |
| Besleme Frekansı | 50/60 Hz |
| Ters Polarite Koruması | Ile |
| Dijital Giriş Sayısı | 6 |
| Dijital Giriş Gerilimi | 100...240 V AC |
| Dijital Giriş Akımı | 0,6 mA |
| Dijital Giriş Frekansı | 47...53 Hz; 57...63 Hz |
| Gerilim Durumu 1 Garantili | >= 79 V için Dijital giriş |
| Gerilim Durumu 0 Garantili | <= 40 V için Dijital giriş |
| Geçerli Durum 1 Garanti | >= 0.17 mA (Dijital giriş) |
| Geçerli Durum 0 Garanti | <= 0.5 mA (Dijital giriş) |
| Giriş Empedansı | 350 kOhm için Dijital giriş |
| Çıkışların Sayısı | 4 röle |
| Çıkış Gerilimi Limitleri | 5...30 V DC (röle çıkışı); 24...250 V AC |
| Kontak Tipi Ve Düzenleme | NA için röle çıkışı |
| Çıkış Termal Akımı | Tüm 4 çıkış için 8 A için röle çıkışı |
| Elektrik Dayanıklılığı | AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1; AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1; DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1; DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1 |
| MA Cinsinden Anahtarlama Kapasitesi | >= 10 mA -de 12 V (röle çıkışı) |
| Hz Cinsinden Çalışma Hızı | 0,1 Hz (Ie'de) için röle çıkışı; 10 Hz (yüksüz) için röle çıkışı |
| Mekanik Dayanıklılık | 10000000 cycles için röle çıkışı |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 |
| Yanıt Süresi | 50 msile ladder programlama (durum 0'dan durum 1'e) için Dijital giriş; 50 msile ladder programlama (durum 1'den durum 0'a) için Dijital giriş; 50...255 msile FBD programlama (durum 0'dan durum 1'e) için Dijital giriş; 50...255 msile FBD programlama (durum 1'den durum 0'a) için Dijital giriş; 10 ms (durum 0'dan durum 1'e) için röle çıkışı; 5 ms (durum 1'den durum 0'a) için röle çıkışı |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı |
| Sıkma Torku | 0,5 N.m |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Ürün Ağırlığı | 0,2 kg |
Ortam11
| Ürün Sertifikaları | GOST; UL; CSA; C-Tick; GL |
|---|---|
| Standartlar | IEC 60068-2-27 Ea; IEC 61000-4-12; IEC 61000-4-3; IEC 61000-4-2 seviye 3; IEC 61000-4-5; IEC 61000-4-6 seviye 3; IEC 60068-2-6 Fc; IEC 61000-4-11; IEC 61000-4-4 seviye 3 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminal bloğu); IP40 'e uygunIEC 60529 (ön panel) |
| Çevresel Özellik | EMC yönergesi conforming to IEC 61000-6-2; EMC yönergesi conforming to IEC 61000-6-3; EMC yönergesi conforming to IEC 61000-6-4; EMC yönergesi conforming to IEC 61131-2 zone B; Düşük gerilim yönergesi conforming to IEC 61131-2 |
| Kesinti Yayılmalı/iletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
| Kirletme Derecesi | 2 'e uygunIEC 61131-2 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2; -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma Yüksekliği | 2000 m |
| Maksimum Yükseklikte Taşıma | 3048 m |
| Bağıl Nem | 95 % yoğuşma veya damlayan su olmadan |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 179,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 30 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,920 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
