Schneider

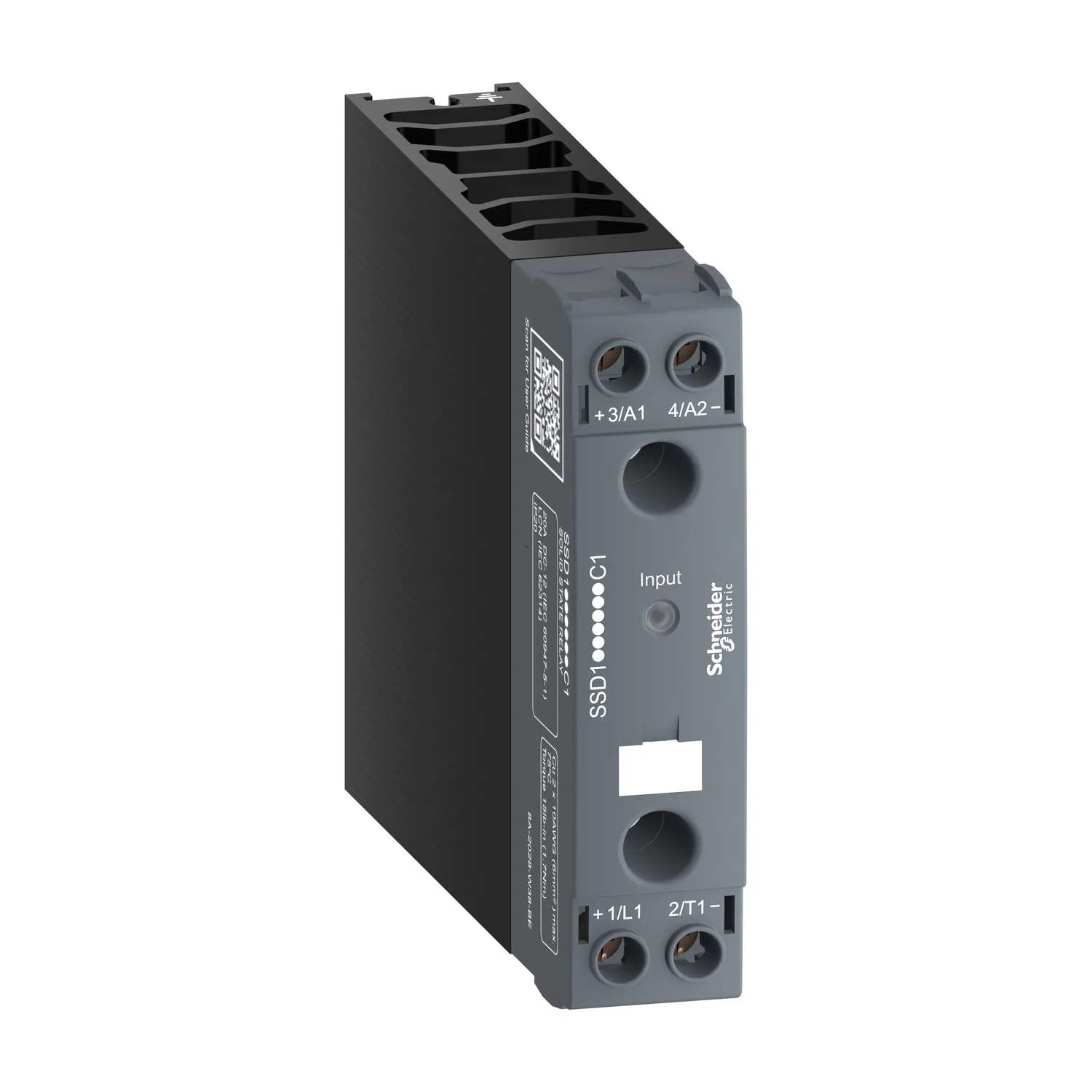

SSD1A335M7C1 - Solid State Röle
Schneider SSD1A335M7C1, Solid State Röle. Kategori: Harmony Solid State Röleler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:SSD1A335M7C1
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:179,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Katı Hal Röleleri
- Ürün Ya Da Bileşen Tipi
- Modular DIN rail relay
- Ürün Grubu
- SSD1
- Kanalların Sayısı
- 1
Ürün Açıklaması
- Bu katı hal DIN rayı montajlı röle, Schneider Electric Harmony katı hal röleleri serisine aittir
- Bu elektrik rölesi 35mm DIN rayı üzerine monte edilir ve güvenli bir montaj mandalı ile birlikte gelir
- Bu, röle tipi konfigürasyonlu ve sıfır gerilim anahtarlamalı 35A güç dereceli bir röledir
- Bu single fazlı röle, IP20 dahili ısı emiciye ve dahili geçiş aşırı gerilim korumasına sahiptir
- Kontrol 90Vdc/VaC ila 280Vdc/VAC giriş, anma gerilimi 48VaC ila 600Vac
- Ayrıca, kolay tanımlama için bir LED giriş voltajı durum göstergesi ve klipsli göstergeye sahiptir
- Ağırlığı 0.298Kg ve Ebatları, 22.5mm genişlik, 116.6mm derinlik, 93.2mm yükseklik
- Ambalaj, plastik kalıp, tekstil, ve fırın uygulamaları için ideal çözümdür
- Bu röle EN/IEC 60068, IEC 61373, UL 508, CSA C22.2 No 14-13 gibi uluslararası Standartlara ve UL ve CSA gibi sertifikalara uygundur
- Giriş ve çıkış için mevcut standart vidalı bağlantının yanı sıra SSD, yaylı veya vidalı tak-çıkar giriş konnektörleri, teleskopik veya kelepçe kafesli çıkış terminalleri gibi daha fazla kablolama seçeneği sunar
Başlıca Özellikler
- Hareketli kontakların olmaması nedeniyle sessiz ve güvenilir
- IP67 ve darbelere, titreşime ve kirliliğe karşı dayanıklı: zorlu endüstriyel ortamlar için ideal
- Sınırsız elektriksel dayanıklılık: Bakım ve kesinti maliyetlerinizi azaltın
- Dalgalanma kontrol güç kaynağı voltajı durumunda bile iyileştirilmiş proses kararlılığı için geniş kontrol voltajı
- Tak-çıkar taban hızlı değiştirmeye olanak tanır
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony Katı Hal Röleleri |
|---|---|
| Ürün Ya Da Bileşen Tipi | Modular DIN rail relay |
| Ürün Grubu | SSD1 |
| Kanalların Sayısı | 1 |
| Aşama Sayısı: | 1 faz |
| Ek Fonksiyon | Röle konfigürasyonu |
| Montaj Desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| Nominal Akım | 35 A |
| Output Switching Mode | Sıfır gerilim anahtarlama |
Tamamlayıcı40
| Çalışma Frekansı | 47...440 Hz |
|---|---|
| Nominal Görev | Kesintisiz |
| Çıkış Gerilimi | 48...600 V AC |
| Kontrol Devresi Gerilimi | 90...280 V AC/DC |
| Sıkma Torku | 1,5...1,7 N.m için control input; 13...15 lb.in için control input; 1,5...1,7 N.m için load output; 13...15 lb.in için load output |
| Bağlantılar - Terminaller | vidalı terminaller, clamping connection capacity:1...6 mm², AWG 18...AWG 10 for giriş; vidalı terminaller, clamping connection capacity:1...6 mm², AWG 18...AWG 10 for çıkış |
| Dielektrik Gücü | 4 kV AC için giriş/çıkış devresi; 4 kV AC için gövdeye giriş veya çıkış |
| Nominal Darbe Dayanım Voltajı | 6 kV için giriş/çıkış devresi; 6 kV için gövdeye giriş veya çıkış |
| Yalıtım Direnci | 1000 MOhm -de 500 V DC |
| Yerel Sinyalleme | LED (yeşil) for control voltage |
| Yakalama Gerilimi | 90 V AC/DC açma |
| Bırakma Gerilimi | 5 V AC/DC kapama |
| Giriş Akımı Aralığı | 1…10 mA |
| Katı Hal Anahtarlama Türü | Sıfır gerilim anahtarlama |
| Yük Akımı | 0,2…35 A |
| Geçici Aşırı Voltaj | 1200 V |
| Kalkış Akımı | 1200 A at 60 Hz |
| Maksimum Gerilim Düşüşü | <1,3 V açık durumda |
| Motor Kontrol Cihazı Değeri | 1,5 kW/2 hp -de 120 V AC; 3,73 kW/5 hp -de 240 V AC; 7,46 kW/10 hp -de 480 V AC |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj 6 kV criteria B kontak deşarjı 'e uygunIEC 61000-4-2; Elektrostatik deşarj 8 kV criteria B hava deşarjı 'e uygunIEC 61000-4-2; Iletimli RF kesintileri 10 V, 0.15...80 MHz criteria A seviye 3 'e uygunIEC 61000-4-6; Elektrik hızlı geçici/patlama bağışıklık testi 2 kV, 5/100 kHz criteria B output ports 'e uygunIEC 61000-4-4; Elektrik hızlı geçici/patlama bağışıklık testi 1 kV, 5/ |
| Aygıt Formu Ataması | Form 5 semiconductor output DOL contactor |
| Sigortalar İçin Maksimum I²t | 7200 A².s için 10 ms; 6588 A².s için 8,33 ms |
| Maksimum Kaçak Akımı | 1 mA devre dışı |
| DV/dt | 500 V/µs devre dışı at maximum rated voltage |
| Yanıt Süresi | 20 ms (açma); 30 ms (kapama) |
| 18 Mm'lik Vida Adımı | 0,5 maksimum yük ile |
| Kısa Devre Koruması Koordinasyonu | Tip 1; Tip 2 |
| Aşırı Gerilim Kategorisi | III |
| Genişlik | 22,5 mm |
| Yükseklik | 95,0 mm |
| Derinlik | 117,0 mm |
| Test Button | Test butonsuz |
| Ürün Ağırlığı | 0,3 kg |
| Cihaz Sunumu | Açılı |
| Koruma Cihazı Tipi | TVS |
| Load Category | LCA |
| Kontrol Devresi Frekansı | 50/60 Hz |
| Ağ Frekansı | 47...440 Hz |
| Kullanım Kategorisi | AC-51 35 A conforming to IEC 60947-4-3 |
| [Ui] Nominal Yalıtım Voltajı | 600 V |
Ortam8
| Yanabilirlik Derecesi | V-0 'e uygunUL 94 |
|---|---|
| Titreşim Direnci | 0.75 mm (f = 10…150 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn for 11 ms (peak acceleration) , longitudinal position conforming to IEC 60068-2-27; 15 gn for 11 ms (peak acceleration) , dikey konum conforming to IEC 60068-2-27 |
| Kirletme Derecesi | 2 |
| Standartlar | IEC 60947-4-3; IEC 62314; CSA C22.2 No 14-18; UL 508 |
| IP Koruma Derecesi | IP20 |
| Nominal Çalışma Ortam Sıcaklığı | -40…80 °C |
| Depolama Ortam Koşulları | -40…100 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,800 cm |
| Package 1 Width | 10,000 cm |
| Package 1 Length | 14,000 cm |
| Paket Ağırlığı (Lbs) | 320,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 24 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,083 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
